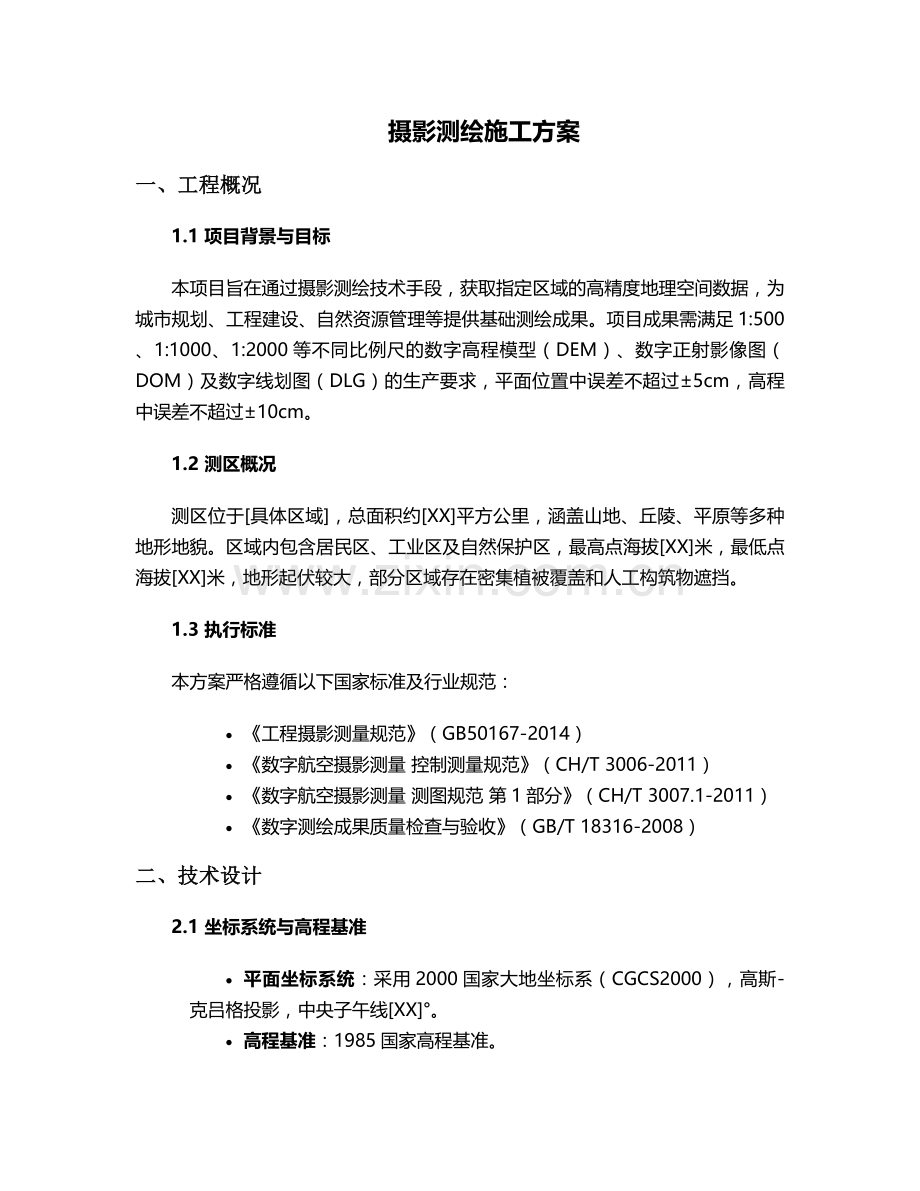

摄影测绘施工方案.doc

摄影测绘施工方案
一、工程概况
1.1 项目背景与目标
本项目旨在通过摄影测绘技术手段，获取指定区域的高精度地理空间数据，为城市规划、工程建设、自然资源管理等提供基础测绘成果。项目成果需满足1:500、1:1000、1:2000等不同比例尺的数字高程模型（DEM）、数字正射影像图（DOM）及数字线划图（DLG）的生产要求，平面位置中误差不超过±5cm，高程中误差不超过±10cm。
1.2 测区概况
测区位于[具体区域]，总面积约[XX]平方公里，涵盖山地、丘陵、平原等多种地形地貌。区域内包含居民区、工业区及自然保护区，最高点海拔[XX]米，最低点海拔[XX]米，地形起伏较大，部分区域存在密集植被覆盖和人工构筑物遮挡。
1.3 执行标准
本方案严格遵循以下国家标准及行业规范：
· 《工程摄影测量规范》（GB50167-2014）
· 《数字航空摄影测量 控制测量规范》（CH/T 3006-2011）
· 《数字航空摄影测量 测图规范 第1部分》（CH/T 3007.1-2011）
· 《数字测绘成果质量检查与验收》（GB/T 18316-2008）
二、技术设计
2.1 坐标系统与高程基准
· 平面坐标系统：采用2000国家大地坐标系（CGCS2000），高斯-克吕格投影，中央子午线[XX]°。
· 高程基准：1985国家高程基准。
· 投影分带：3°分带，投影面高程为测区平均高程面。
2.2 精度指标
成果类型
平面位置中误差（cm）
高程中误差（cm）
地面分辨率（cm）
1:500 DOM
≤5
≤10
≤5
1:1000 DLG
≤10
≤20
≤10
1:2000 DEM
-
≤30
≤20
2.3 设备选型与配置
2.3.1 无人机平台
· 多旋翼无人机：大疆M300 RTK，最大续航55分钟，搭载RTK/PPK模块，定位精度平面±2cm+1ppm、高程±3cm+1ppm，抗风等级5级（风速≤12m/s）。
· 固定翼无人机：eBee X，续航90分钟，覆盖面积15平方公里/架次，适用于大面积平坦区域作业。
2.3.2 传感器
· 正射摄影相机：哈苏L1D-20c，全画幅（36×24mm），2000万像素，焦距24mm，全局快门，支持1/2000s高速曝光。
· 倾斜摄影相机：大疆P1五镜头系统，包含1个正射镜头（焦距24mm）及4个倾斜镜头（45°倾角，焦距80mm），总像素1亿。
· 激光雷达：RIEGL miniVUX-1UAV，点云密度≥50点/㎡，测距精度±3cm，适用于植被覆盖区地形测绘。
2.3.3 辅助设备
· RTK基准站：Trimble R9s，支持CORS网络接入，静态测量精度平面±2.5mm+0.5ppm、高程±5mm+0.5ppm。
· 地面控制点标靶：30cm×30cm棋盘格标靶，反射率≥85%，布设密度每平方公里4-6个。
· 数据处理服务器：配置Intel Xeon W-2295处理器，128GB内存，NVIDIA RTX A6000显卡，支持并行计算与GPU加速。
三、作业流程
3.1 前期准备
3.1.1 资料收集与分析
· 收集测区已有控制点成果、地形图、行政区划图等基础资料。
· 分析测区地形地貌特征，划分3个航摄分区，其中山地分区采用仿地飞行模式，平原分区采用固定高度飞行模式。
3.1.2 空域申请与场地勘察
· 提前7个工作日向空管部门提交飞行任务申请，明确作业范围（东经[XX]-[XX]，北纬[XX]-[XX]）、飞行高度（相对地面≤500m）及作业时段（08:00-17:00）。
· 实地勘察起降场地，选择5m×5m平整区域，远离高压线（距离≥50m）、通信基站（距离≥30m）等强电磁干扰源。
3.1.3 设备检校
· 无人机电池充放电循环测试，确保单块电池续航≥40分钟。
· 相机焦距、畸变系数检校，使用三维检校场获取内方位元素，误差≤0.01mm。
· RTK设备与基准站联测，静态观测1小时，平面坐标较差≤3mm。
3.2 外业作业
3.2.1 地面控制测量
1. 控制点布设：
o 采用“区域网布点”方案，按每5km²布设1个平高控制点，均匀分布于测区四角及中心。
o 标靶采用水泥浇筑固定，顶部安装反光片，保证无人机影像可清晰识别。
2. 测量方法：
o 使用Trimble R9s RTK接收机，采用“基站+移动站”模式，流动站观测历元≥20个，采样间隔1s。
o 每个控制点独立观测3次，平面坐标较差≤5mm，高程较差≤10mm，取平均值作为最终成果。
3.2.2 航空摄影
1. 航线规划：
o 正射摄影：航向重叠率80%，旁向重叠率60%，飞行高度350m（GSD=5cm）。
o 倾斜摄影：航向重叠率85%，旁向重叠率70%，飞行高度200m，每条航线间隔500m。
o 使用UgCS软件自动生成航线，避开障碍物（如高压线、铁塔），设置应急返航高度（高于最高障碍物30m）。
2. 飞行作业：
o 作业时段选择太阳高度角≥30°（上午9:00-11:30，下午14:00-16:30），避免阴影过长。
o 实时监控飞行状态，包括电池电压（≥23.5V）、GNSS卫星数（≥15颗）、PDOP值（≤3）。
o 单架次飞行结束后，立即下载影像数据，检查曝光参数（ISO≤400，快门速度1/500s-1/1000s）及影像清晰度。
3.2.3 像片调绘
· 对影像中模糊、遮挡区域（如树荫、建筑物阴影）进行野外补测，采用全站仪极坐标法，测距精度≤5mm。
· 调绘内容包括地物属性（如房屋结构、道路等级）、地理名称（如村名、河流名称），使用平板GIS软件现场标注。
3.3 内业数据处理
3.3.1 影像预处理
· 使用Agisoft Metashape进行影像筛选，剔除过曝（直方图溢出）、模糊（清晰度＜0.8）影像，保留有效影像≥95%。
· 相机参数导入：输入内方位元素（焦距、主点坐标）及畸变系数，进行径向畸变（k1、k2）和偏心畸变（p1、p2）校正。
3.3.2 空中三角测量
1. 特征点匹配：
o 采用SIFT算法自动提取影像特征点，每幅影像特征点数量≥2000个，匹配正确率≥98%。
o 人工干预匹配歧义区域（如水域、沙漠），添加“种子点”辅助匹配。
2. 区域网平差：
o 引入地面控制点进行平差计算，迭代次数≤5次，单位权中误差≤1.0像素。
o 检查残差分布，平面残差≤0.5像素，高程残差≤1.0像素，超限点需重匹配或剔除。
3.3.3 三维建模与成果生成
1. 数字高程模型（DEM）：
o 密集匹配生成点云，点云密度≥20点/㎡，采用布料模拟滤波算法（CSF）去除非地面点（如植被、建筑物）。
o 格网化处理，格网间距2m（1:2000）、1m（1:1000）、0.5m（1:500），内插方法采用反距离加权法（IDW）。
2. 数字正射影像图（DOM）：
o 基于DEM进行影像正射纠正，纠正误差≤0.5像素。
o 色彩均衡处理，消除影像间光照差异，拼接缝消除精度≤1个像元。
3. 数字线划图（DLG）：
o 采用半自动化提取技术，道路、水系等线性地物精度≤0.2mm，建筑物轮廓拟合中误差≤0.3mm。
o 分层矢量化，要素编码符合《基础地理信息要素分类与代码》（GB/T 13923-2006）。
四、质量控制
4.1 过程质量控制
· 设备校准：无人机每飞行50架次进行一次IMU校准，相机每10000次曝光进行一次焦距检校。
· 数据采集检查：每日作业前进行试拍，检查影像清晰度、曝光参数及重叠率，试拍样片通过率≥95%方可正式作业。
· 平差结果验证：空三平差后，随机抽取10%的控制点作为检查点，平面位置中误差≤5cm，高程中误差≤10cm。
4.2 成果质量检查
4.2.1 自检
· DEM：检查格网完整性（无空洞）、高程异常值（与等高线偏差≤1.5倍中误差）。
· DOM：检查影像清晰度（目视无模糊）、色彩一致性（灰度方差≤10）、拼接缝（无明显错位）。
· DLG：属性完整率≥98%，拓扑关系正确率100%，要素遗漏率≤0.5%。
4.2.2 互检与专检
· 作业组间交叉互检，检查比例100%，重点核查数据格式（符合CH/T 9008系列标准）及元数据完整性。
· 专职质检员采用抽样检查（比例20%），使用ArcGIS进行精度统计，允许误差超限率≤2%。
4.2.3 验收
· 邀请第三方机构进行验收，采用“内外业结合”方式：内业检查成果精度与规范性，外业实测检查点（每幅图≥20个），合格率≥95%为通过。
五、安全生产与环境保护
5.1 安全生产措施
· 作业人员佩戴安全帽、反光背心，无人机操作员持AOPA证书上岗。
· 飞行前进行风速（≤10m/s）、能见度（≥3km）检测，雷雨天气禁止作业。
· 电池存放温度控制在10-40℃，充电时设置专人值守，避免过充（电压≤25.2V）。
5.2 环境保护要求
· 标靶回收后清理场地，不遗留垃圾或永久性构筑物。
· 无人机噪声控制在65dB以下，居民区作业时段避开午休（12:00-14:00）。
· 数据处理服务器设置节能模式，耗电量≤5kWh/天，减少碳排放。
六、成果提交
6.1 成果内容
· 数字成果：DEM（GeoTIFF格式，分辨率0.5m-2m）、DOM（GeoTIFF格式，色彩模式RGB）、DLG（Shapefile格式，包含点、线、面要素）。
· 文档资料：技术设计书、质量检查报告、设备检校证书、控制点测量手簿、航摄飞行记录。
· 元数据：符合CH/T 1007-2012标准，包含成果名称、作业时间、坐标系统、精度指标等信息。
6.2 提交方式
· 成果存储于加密移动硬盘（BitLocker加密），附成果清单与校验码（MD5）。
· 同步上传至云平台（权限分级管理），提供在线浏览与下载服务。
七、进度计划
工作阶段
起止时间
主要任务
负责人
前期准备
第1-7天
资料收集、空域申请、设备检校
张三
外业作业
第8-28天
控制测量、航空摄影、像片调绘
李四
内业处理
第29-56天
空三加密、三维建模、成果输出
王五
质量检查与验收
第57-63天
自检、互检、第三方验收
赵六
成果提交
第64-65天
成果整理、数据归档、交付甲方
孙七
八、应急预案
8.1 设备故障处理
· 无人机失联：立即启动“失控返航”模式，地面端记录最后坐标，组织人员搜寻。
· 相机故障：备用相机（索尼RX1R II）替换，重新拍摄故障时段影像，确保数据连续性。
8.2 数据安全保障
· 原始影像双备份（SD卡+移动硬盘），每日作业结束后上传至服务器，采用RAID5阵列存储。
· 遭遇数据损坏（如硬盘故障），使用Recuva软件进行数据恢复，恢复成功率≥90%。
8.3 恶劣天气应对
· 突遇强风：执行紧急降落，优先选择开阔平地，避免无人机坠机造成二次伤害。
· 暴雨预警：提前回收设备，将无人机、电池转移至干燥环境，防止短路损坏。
本方案自审批通过之日起执行，如遇技术标准更新或项目需求变更，应及时编制补充方案并履行审批程序。所有作业人员需严格遵守本方案规定，确保项目高质量、高效率完成。
