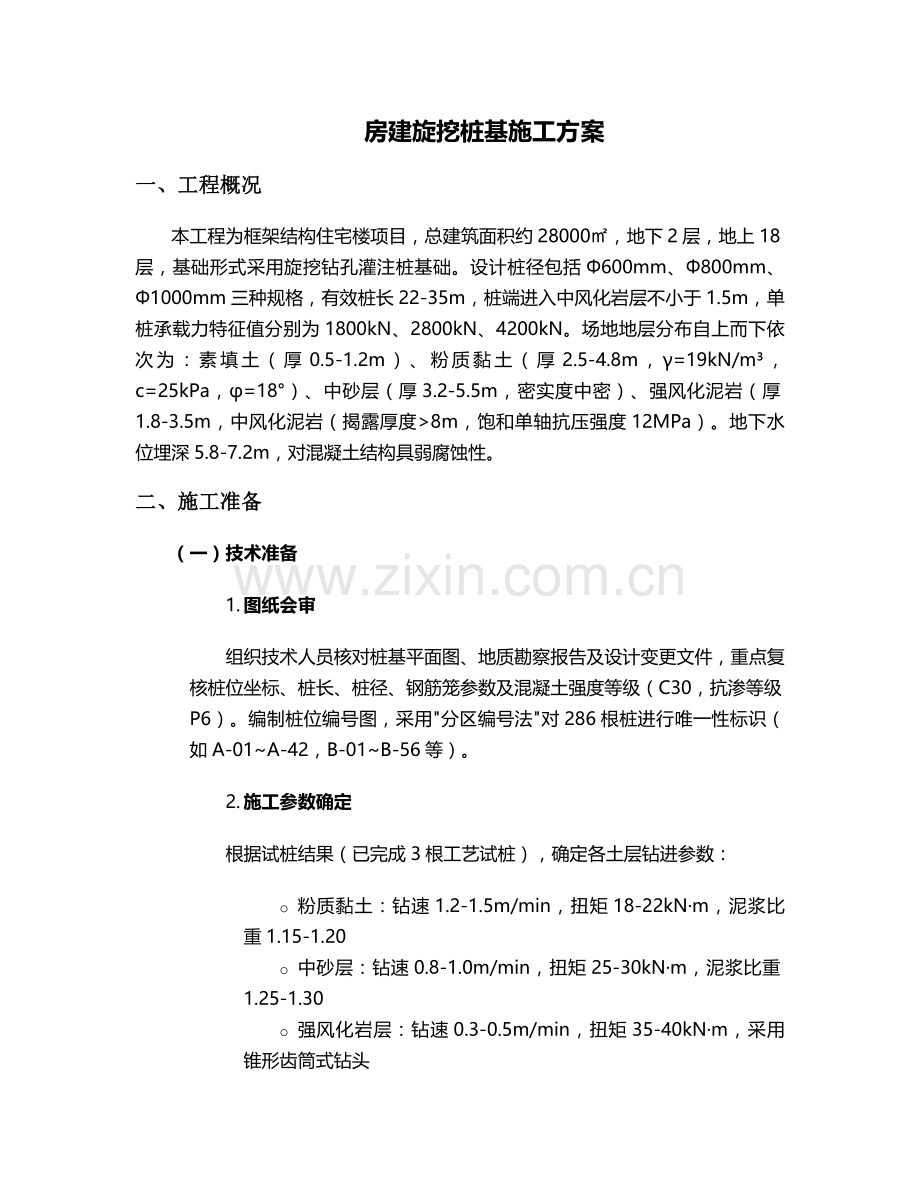

房建旋挖桩基施工方案
一、工程概况
本工程为框架结构住宅楼项目，总建筑面积约28000㎡，地下2层，地上18层，基础形式采用旋挖钻孔灌注桩基础。设计桩径包括Φ600mm、Φ800mm、Φ1000mm三种规格，有效桩长22-35m，桩端进入中风化岩层不小于1.5m，单桩承载力特征值分别为1800kN、2800kN、4200kN。场地地层分布自上而下依次为：素填土（厚0.5-1.2m）、粉质黏土（厚2.5-4.8m，γ=19kN/m³，c=25kPa，φ=18°）、中砂层（厚3.2-5.5m，密实度中密）、强风化泥岩（厚1.8-3.5m，中风化泥岩（揭露厚度>8m，饱和单轴抗压强度12MPa）。地下水位埋深5.8-7.2m，对混凝土结构具弱腐蚀性。
二、施工准备
（一）技术准备
1. 图纸会审
组织技术人员核对桩基平面图、地质勘察报告及设计变更文件，重点复核桩位坐标、桩长、桩径、钢筋笼参数及混凝土强度等级（C30，抗渗等级P6）。编制桩位编号图，采用"分区编号法"对286根桩进行唯一性标识（如A-01~A-42，B-01~B-56等）。
2. 施工参数确定
根据试桩结果（已完成3根工艺试桩），确定各土层钻进参数：
o 粉质黏土：钻速1.2-1.5m/min，扭矩18-22kN·m，泥浆比重1.15-1.20
o 中砂层：钻速0.8-1.0m/min，扭矩25-30kN·m，泥浆比重1.25-1.30
o 强风化岩层：钻速0.3-0.5m/min，扭矩35-40kN·m，采用锥形齿筒式钻头

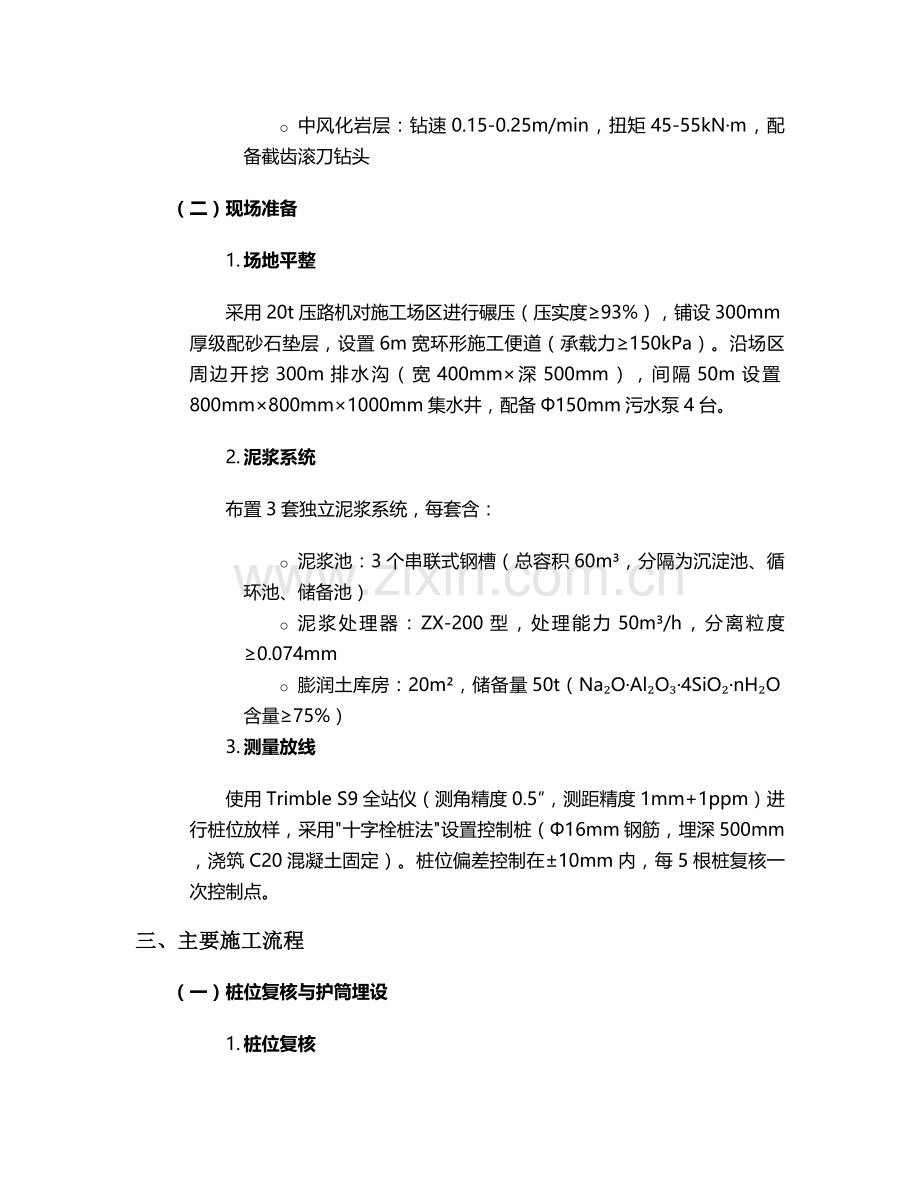

o 中风化岩层：钻速0.15-0.25m/min，扭矩45-55kN·m，配备截齿滚刀钻头
（二）现场准备
1. 场地平整
采用20t压路机对施工场区进行碾压（压实度≥93%），铺设300mm厚级配砂石垫层，设置6m宽环形施工便道（承载力≥150kPa）。沿场区周边开挖300m排水沟（宽400mm×深500mm），间隔50m设置800mm×800mm×1000mm集水井，配备Φ150mm污水泵4台。
2. 泥浆系统
布置3套独立泥浆系统，每套含：
o 泥浆池：3个串联式钢槽（总容积60m³，分隔为沉淀池、循环池、储备池）
o 泥浆处理器：ZX-200型，处理能力50m³/h，分离粒度≥0.074mm
o 膨润土库房：20m²，储备量50t（Na₂O·Al₂O₃·4SiO₂·nH₂O含量≥75%）
3. 测量放线
使用Trimble S9全站仪（测角精度0.5″，测距精度1mm+1ppm）进行桩位放样，采用"十字栓桩法"设置控制桩（Φ16mm钢筋，埋深500mm，浇筑C20混凝土固定）。桩位偏差控制在±10mm内，每5根桩复核一次控制点。
三、主要施工流程
（一）桩位复核与护筒埋设
1. 桩位复核
采用双控复核制度：技术员使用全站仪初测，质检员采用GNSS RTK（平面精度±10mm）复测，对偏差超5mm的桩位重新放样。在护筒埋设前，采用Φ20mm钢筋制作"井字架"标记桩心位置。
2. 钢护筒施工
选用8mm厚Q235钢板卷制护筒，规格为：
o Φ600mm桩：护筒直径Φ700mm，高度2.0m
o Φ800/1000mm桩：护筒直径Φ900/1100mm，高度2.5m
护筒埋设采用旋挖钻静压法，入土深度1.5-2.0m，顶部高出地面300mm，周围用黏土分层夯实（每层虚铺厚度≤200mm，压实度≥90%）。护筒中心偏差≤50mm，倾斜度≤1%。
（二）钻进成孔
1. 钻机选型与就位
投入3台徐工XR360旋挖钻机（最大扭矩360kN·m，钻孔直径1.5m，最大孔深80m），配备电子控制系统实时显示钻进参数。钻机就位前铺设2m×3m×20mm厚钢板，采用水平仪调平机身（纵向、横向偏差≤0.5°），钻头中心与桩位偏差控制在±20mm内。
2. 成孔工艺
o 粉质黏土层：采用短螺旋钻头，连续钻进，每钻进3m提钻清渣，泥浆液面保持高于地下水位1.5m
o 中砂层：改用双层底捞砂钻头，控制钻速防止塌孔，泥浆黏度调整至22-25s（漏斗黏度计测定）
o 岩层钻进：更换岩石专用钻头，采用"低钻速、高扭矩"模式，每0.5m提钻检查钻头磨损情况，当齿尖磨损超10mm时及时更换
3. 孔深与孔径检测
终孔验收采用"双指标控制"：
o 孔深：用测绳（精度±50mm）测量孔底至护筒顶距离，计算实际孔深（设计孔深+护筒高度-地面标高）
o 孔径：采用Φ1000mm井径仪（测量范围500-1500mm，精度±5mm），每2m测一个断面，确保孔径≥设计桩径，扩径率≤5%
（三）钢筋笼制作与安装
1. 钢筋笼加工
在钢筋加工区（20m×40m）集中制作，采用"长线法"胎架成型（胎架长度12m，设置5道定位隔板）。主筋采用HRB400EΦ22/Φ25/Φ28mm钢筋，箍筋为Φ8mm@100/200mm螺旋筋，加强筋Φ16mm@2000mm（焊接成闭合圆环）。
关键工序控制：
o 主筋连接：采用直螺纹套筒连接（I级接头），丝头加工长度28-30mm，牙型饱满度≥95%，每500个接头做一组拉伸试验
o 保护层：设置Φ50mm混凝土垫块（C35，抗压强度≥35MPa），每2m设一道，每道4块（均匀布置）
2. 钢筋笼安装
采用25t汽车吊（主臂长度28m，额定起重量8.5t）双点吊装（吊点设在0.21L和0.5L处），吊装前检查钢筋笼垂直度（偏差≤1%）。分节长度9m/12m，节间采用帮条焊连接（5d单面焊，焊缝高度≥8mm），同一截面接头数量≤50%，错开距离≥35d。钢筋笼顶标高控制采用"吊筋固定法"（吊筋长度=护筒顶标高-钢筋笼顶标高+1.2m），误差控制在±50mm内。
（四）混凝土灌注
1. 导管配置
选用Φ250mm快速连接导管（壁厚6mm，每节长2.5m，配0.5m/1m调节节），使用前进行水密性试验（试验压力0.6MPa，保压30min无渗漏）。导管底口距孔底300-500mm，首次埋管深度≥1.0m。
2. 混凝土灌注
o 材料控制：采用商品混凝土，坍落度180-220mm，初凝时间≥8h，每车检测坍落度（允许偏差±20mm），每50m³留置1组标准养护试块
o 灌注工艺：初灌量≥3.5m³（采用1.5m³料斗），连续灌注，导管埋深控制在2-6m，提拔速度≤0.5m/min。桩顶超灌高度0.8-1.2m（根据孔底沉渣厚度动态调整）
o 事故处理：发生堵管时，采用"正反冲法"处理（提升导管300mm后快速下放），无效时立即更换备用导管（备用导管提前组装至设计长度）
（五）成桩检测
1. 常规检测
成桩7d后采用低应变反射波法检测桩身完整性（检测数量30%，且≥20根），重点检测桩顶下3-5m、桩底及软硬夹层位置。28d后进行单桩竖向抗压静载试验（检测数量1%，且≥3根），采用慢速维持荷载法，最大加载量为设计值的2倍。
2. 特殊检测
对5根桩进行钻芯法检测（Φ100mm金刚石钻头），取芯深度至桩底以下0.5m，芯样试件抗压强度≥30MPa，桩底沉渣厚度≤50mm。
四、质量控制措施
（一）关键工序控制点
工序名称
控制指标
检查方法
检查频率
桩位放样
偏差≤10mm
全站仪复核
每桩必检
泥浆比重
1.15-1.30
泥浆比重计
每2小时一次
孔底沉渣
≤50mm
测绳+沉淀盒
灌注前必检
钢筋笼保护层
±20mm
卡尺测量
每节钢筋笼3点
导管埋深
2-6m
测绳测量
每灌注3m一次
（二）常见质量问题防治
1. 塌孔处理
砂层段塌孔时，立即提钻并投入黏土块（掺3%水泥），采用"静态挤压法"回填至塌孔面以上2m，静置12h后重新钻进，同时提高泥浆黏度至25-28s。
2. 缩径预防
在黏土层采用"快钻慢提"工艺，每钻进1m反复扫孔2次；成孔后30min内必须下放钢筋笼，停滞时间超2h时重新扫孔。
3. 断桩处理
发现混凝土灌注中断超30min，立即采用"插筋补强法"处理：在桩中心钻孔Φ150mm至断桩面以下2m，植入3根Φ25mm钢筋（L=断桩面以上3m+以下3m），压力灌注M30水泥浆（水灰比0.5，压力1.2MPa）。
五、安全文明施工
（一）安全防护
1. 机械安全
钻机设置"三限位一保险"（高度限位、变幅限位、力矩限制器，吊钩保险），每作业班检查液压系统压力（正常工作压力18-22MPa）。钢筋笼吊装设置2道牵引绳，起吊半径内严禁站人。
2. 用电安全
采用TN-S接零保护系统，配电箱安装RCD（额定漏电动作电流30mA，动作时间≤0.1s）。泥浆泵等设备实行"一机一闸一漏一箱"，电缆架空高度≥2.5m（过路处穿Φ100mm钢管保护）。
（二）文明施工
1. 扬尘控制
场区出入口设置8m长洗车槽（配高压冲洗设备），裸土覆盖率100%（采用200g/m²防尘网），PM10监测点（精度±5μg/m³）实时显示监测数据（控制标准≤0.5mg/m³）。
2. 噪声管理
选用低噪声设备（昼间≤70dB，夜间≤55dB），夜间施工办理《夜间施工许可证》，设置噪声监测仪（每小时自动记录），超限时启用移动式声屏障（降噪量≥25dB）。
六、施工进度计划
（一）进度安排
采用"分区平行作业法"，将场地划分为A、B、C三个施工区，每个区配置1台钻机，计划总工期45d：
· 准备阶段：5d（含场地平整、泥浆系统安装）
· 钻孔施工：30d（平均日成桩9-10根，单机效率3-4根/d）
· 检测与收尾：10d
（二）进度保障
1. 资源保障
储备2套钻头（含备用齿座）、3套钢筋笼模具，与混凝土搅拌站签订"应急供应协议"（保证1h内到场）。
2. 进度监控
实行"每日碰头会"制度，采用Project软件跟踪计划执行情况，当偏差超3d时，启用备用钻机（1台XR280旋挖钻）进行赶工。
七、应急预案
（一）暴雨天气应对
1. 提前储备200个沙袋（Φ500mm×800mm），暴雨来临前封堵泥浆池周边排水沟
2. 钻机移至地势较高处（≥设计地坪+0.5m），钻杆放倒并固定，配电箱采取防雨罩保护
（二）孔内管涌处理
1. 立即停止钻进，向孔内投入级配砂石（掺5%水泥），投入量为涌水量的1.5倍
2. 采用Φ100mm注浆管（带止浆塞）从孔口注入水泥-水玻璃双液浆（水灰比0.8:1，水玻璃浓度35Be'，注浆压力0.5-0.8MPa）
（三）触电事故应急
现场配备2台应急配电箱（独立电源），作业人员穿戴绝缘手套（耐电压≥500V）。发生触电时，立即启动"五步急救法"：切断电源→检查呼吸→胸外按压（频率100-120次/min）→人工呼吸（30:2）→送医治疗。
八、验收标准
1. 主控项目
o 桩位偏差：单排桩≤100mm，群桩≤150mm
o 孔深：≥设计桩长+0.5m
o 桩身完整性：Ⅰ类桩≥90%，Ⅱ类桩≤10%，无Ⅲ、Ⅳ类桩
o 混凝土强度：试块抗压强度≥30MPa
2. 一般项目
o 钢筋笼安装深度：±100mm
o 桩顶标高：-50mm~+30mm
o 混凝土充盈系数：1.05-1.20
本方案未尽事宜，严格按照《建筑桩基技术规范》（JGJ94-2018）、《旋挖钻机成孔灌注桩工程技术规程》（DBJ/T15-126-2019）执行，施工过程中根据实际地质情况动态调整工艺参数。
