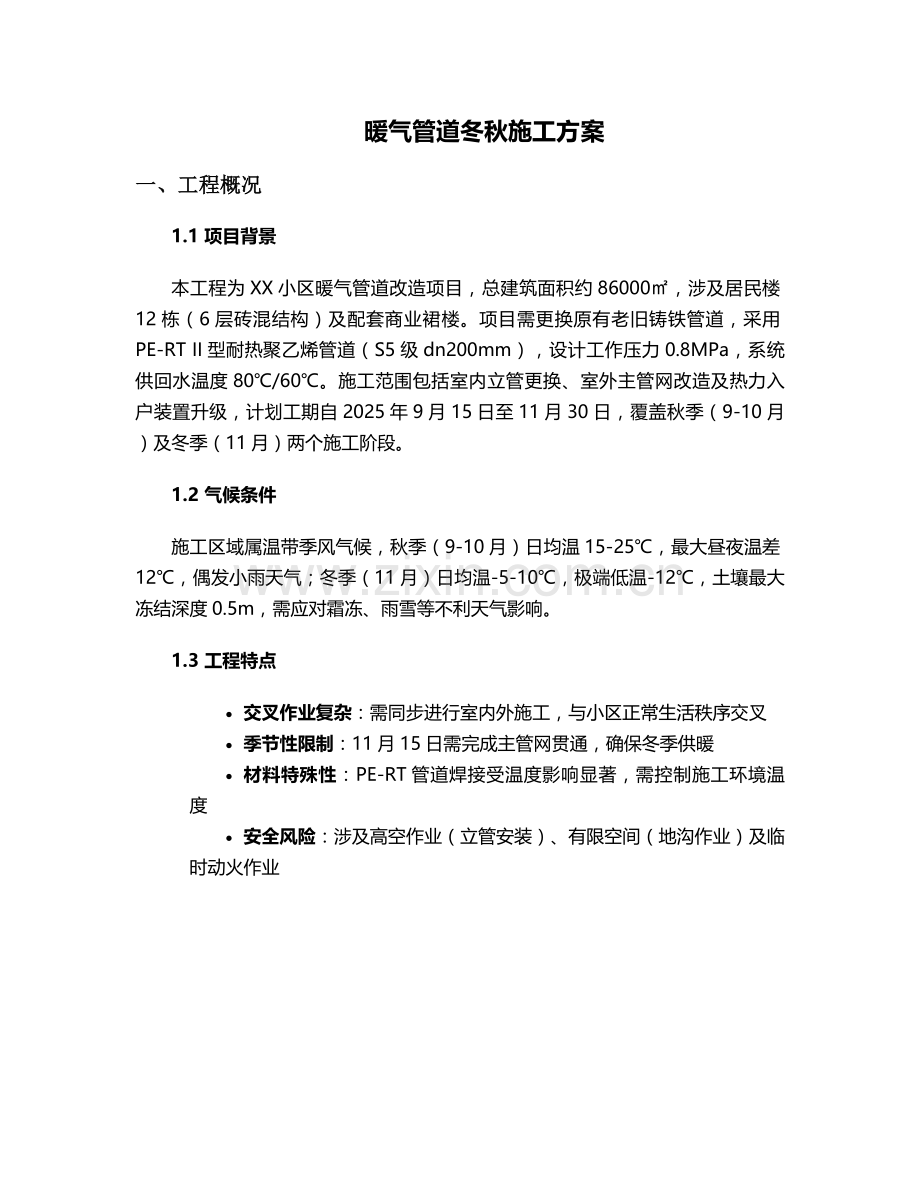

暖气管道冬秋施工方案
一、工程概况
1.1 项目背景
本工程为XX小区暖气管道改造项目，总建筑面积约86000㎡，涉及居民楼12栋（6层砖混结构）及配套商业裙楼。项目需更换原有老旧铸铁管道，采用PE-RT II型耐热聚乙烯管道（S5级dn200mm），设计工作压力0.8MPa，系统供回水温度80℃/60℃。施工范围包括室内立管更换、室外主管网改造及热力入户装置升级，计划工期自2025年9月15日至11月30日，覆盖秋季（9-10月）及冬季（11月）两个施工阶段。
1.2 气候条件
施工区域属温带季风气候，秋季（9-10月）日均温15-25℃，最大昼夜温差12℃，偶发小雨天气；冬季（11月）日均温-5-10℃，极端低温-12℃，土壤最大冻结深度0.5m，需应对霜冻、雨雪等不利天气影响。
1.3 工程特点
· 交叉作业复杂：需同步进行室内外施工，与小区正常生活秩序交叉
· 季节性限制：11月15日需完成主管网贯通，确保冬季供暖
· 材料特殊性：PE-RT管道焊接受温度影响显著，需控制施工环境温度
· 安全风险：涉及高空作业（立管安装）、有限空间（地沟作业）及临时动火作业
二、施工准备
2.1 技术准备
· 图纸会审：组织设计院、监理单位进行图纸深化设计，重点复核管道坡度（设计坡度0.003）、补偿器位置（采用套筒式补偿器，伸缩量300mm）及固定支架间距（直线段间距8m）
· 专项方案：编制《冬季焊接工艺指导书》《管道防冻保护方案》，经第三方技术咨询单位评审通过
· 技术交底：采用BIM技术进行可视化交底，重点标注地沟内管道与其他管线（给水管、燃气管）的安全距离（≥0.5m）
2.2 材料准备
材料名称
规格型号
技术参数
存储要求
PE-RT II型管
dn200mm S5级
耐压等级1.6MPa，耐温-40~95℃
室内存放，温度≥5℃
热熔对接机
DJ-200型
加热板温度190±10℃
配备保温罩，预热时间≥30min
保温材料
聚氨酯发泡瓦壳
密度40kg/m³，导热系数0.024W/(m·K)
防潮存储，含水率≤3%
冬季防护用品
电伴热带（20W/m）
工作温度65℃，防爆等级Ex d IIB T4
绝缘电阻≥20MΩ
2.3 现场准备
· 场地布置：划分材料堆放区（硬化处理+防雨棚）、管道预制区（设置防风围挡）、焊接作业区（配备温度监测仪）
· 临时设施：搭建加热棚（采用燃油热风机，维持温度≥10℃）、临时供水系统（安装管道伴热装置）
· 测量放线：使用全站仪定位管道轴线，每隔50m设置坡度控制桩，采用水准仪测量高程，允许偏差±15mm
2.4 资源配置
· 人员配置：项目经理1人（持市政一级建造师证）、技术员2人（暖通工程师职称）、焊工8人（持PE焊接特种设备操作证）、安全员2人（注册安全工程师）
· 机械配置：挖掘机（1.2m³斗容）、液压热熔焊机（带温度控制系统）、管道内窥镜（分辨率1200万像素）、打压泵（量程0-2.5MPa）
· 应急物资：备用发电机（200kW）、融雪剂（氯化钙，储备量500kg）、防寒服（-20℃级）50套
三、施工工艺
3.1 室外管道施工
3.1.1 土方工程
· 开挖作业：采用机械开挖（留300mm人工清底），沟槽断面按1:0.75放坡，沟底宽度1.2m（含操作面）。秋季施工时预留200mm防冻层，冬季施工需在沟槽底部铺设50mm厚细砂垫层+电热毯（功率200W/m²）
· 地基处理：原状土碾压（压实度≥93%），软弱土层采用级配砂石换填（厚度500mm，分层夯实）
· 回填要求：采用素土回填（含水率控制在18-22%），每层虚铺厚度250mm，使用小型夯实机（激振力≥30kN）压实，管道上方500mm内禁止使用机械碾压
3.1.2 管道安装
· 管道敷设：采用吊车吊装（吊装带宽度≥150mm），人工调整就位，管道接口处设置临时支墩（C15混凝土预制块）
· 热熔连接：
1. 环境温度≥5℃时：采用标准焊接参数（加热时间45s，吸热时间15s，冷却时间60s）
2. 环境温度＜5℃时：启动焊接机预热功能，加热板温度提高至200℃，延长吸热时间至20s，焊接完成后采用保温棉包裹冷却
· 补偿器安装：套筒式补偿器安装前进行预拉伸（拉伸量150mm），安装方向与介质流向一致，两端设置固定支架（采用10#槽钢制作）
3.2 室内管道施工
3.2.1 立管安装
· 支架制作：采用L40×4角钢制作固定支架，间距3m，膨胀螺栓选用M12×100mm（抗拉承载力≥20kN）
· 管道穿楼板：设置钢套管（比管道大两号），套管顶部高出地面50mm，缝隙采用防火岩棉填塞（密度120kg/m³）
· 排水坡度：散热器支管坡度1%，坡向立管；立管垂直度偏差≤2mm/m，全长偏差≤10mm
3.2.2 设备安装
· 热力入口装置：安装Y型过滤器（滤网目数80目）、静态平衡阀（精度±3%）及压力表（量程1.6MPa，精度1.5级）
· 阀门安装：蝶阀（D371X-16Q）水平安装，阀杆垂直向上；止回阀（H41T-16）流向标识与介质流向一致
· 排气装置：在系统最高点安装自动排气阀（DN20），排气管应引至排水点，排气管径不小于DN15
四、质量控制
4.1 材料检验
· 进场验收：PE-RT管道需提供出厂合格证（包含静液压强度试验报告）、保温材料进行导热系数现场检测（采用热流计法）
· 抽样送检：每批管材随机抽取3段（每段1m）进行纵向回缩率试验（≤3%），焊接试件进行静液压试验（20℃，1000h，环应力4.6MPa无破裂）
· 不合格处理：建立材料退场台账，对壁厚偏差超标的管道（允许偏差±0.3mm）立即封存退场
4.2 工序控制
· 焊接质量：采用翻边切除检验（翻边厚度≥管材壁厚）、内窥镜检查（熔接面无气孔、错边量≤10%壁厚）
· 压力试验：
1. 强度试验：试验压力1.2MPa，稳压1h，压降≤0.05MPa
2. 严密性试验：试验压力0.8MPa，稳压24h，压降≤0.03MPa，同时检查接口无渗漏
· 保温施工：保温层厚度50mm（允许偏差-5%），外护层（铝箔玻璃布）搭接宽度≥50mm，接口用丁基胶带密封
4.3 测量监控
· 坐标控制：采用GPS定位系统，管道轴线偏差≤100mm/100m
· 高程控制：用水准仪测量，管道高程偏差±30mm
· 温度监测：在焊接作业区设置温度传感器（精度±0.5℃），实时监控环境温度，低于0℃时停止焊接作业
五、安全管理
5.1 危险源辨识
风险类别
风险点描述
风险等级
控制措施
高处作业
立管安装（作业高度6m）
重大
设置双钩安全带，搭设操作平台
临时用电
焊接设备漏电（电压380V）
较大
安装剩余电流保护器（30mA）
有限空间
地沟内缺氧（氧含量＜19.5%）
重大
强制通风+四合一气体检测仪
火灾爆炸
热熔焊接火花引燃保温材料
较大
配备ABC干粉灭火器（2具/50㎡）
5.2 防护措施
· 个人防护：焊工配备防烫手套（耐温300℃）、护目镜（遮光号10-12），冬季施工加穿防滑绝缘鞋（防滑系数≥0.8）
· 临边防护：沟槽两侧设置1.2m高防护栏杆（横杆间距0.6m），夜间悬挂红色警示灯（闪烁频率60次/min）
· 动火管理：办理动火许可证，清理作业点10m范围内可燃物，设置接火斗（采用阻燃帆布）
5.3 应急管理
· 应急预案：编制《冬季施工防冻应急预案》，配备应急保温被（阻燃型）、柴油暖风机（发热量50kW）
· 应急演练：每月组织一次防冻演练，模拟管道冻裂处置流程（关断阀门→排水泄压→电伴热解冻）
· 医疗救护：现场配备急救箱（含冻伤专用药膏、止血带），与最近医院（距离3km）签订急救协议
六、冬季施工特殊措施
6.1 材料保温
· 管材预热：在加热棚内对PE-RT管材进行预热处理（温度15-20℃，预热时间≥2h），采用远红外线测温仪检测管体温度
· 焊接设备保温：对热熔焊机液压系统加装电伴热装置，维持油温≥10℃，液压油选用低温抗磨液压油（粘度指数≥140）
· 水泥基材料防护：固定支架混凝土（C25）添加防冻剂（掺量3%，含气量≤5%），采用热水拌合（水温≤80℃），确保入模温度≥5℃
6.2 施工环境控制
· 加热措施：
o 室外焊接区：设置防风保温棚（采用彩钢板+50mm岩棉），内部配置燃油热风机（热负荷10kW）
o 地沟作业：安装防爆型热风机（功率5kW），维持地沟内温度≥5℃
· 防雪措施：沟槽上方搭建防雨雪棚（坡度1:0.1），配备融雪剂撒布机（撒布宽度2m）
· 临时供暖：对已安装管道采用分段打压后充水（水温5℃），并设置电伴热（维持管内水温≥3℃）
6.3 工序调整
· 焊接时间：安排在每日9:00-15:00（环境温度较高时段），当风速≥8m/s时停止室外焊接
· 土方作业：采用"快挖快填"施工法，沟槽开挖至设计标高后24h内完成管道敷设，夜间采用阻燃棉被覆盖（导热系数≤0.04W/(m·K)）
· 混凝土养护：固定支架采用电加热养护（养护温度≥10℃，养护时间≥7d），达到设计强度75%后方可承受荷载
七、验收标准
7.1 主控项目
· 管道安装：
o 压力试验：符合GB 50242-2002《建筑给水排水及采暖工程施工质量验收规范》第8.6.1条
o 管道坡度：偏差不超过设计值的1/3
o 补偿器安装：预拉伸量允许偏差±5mm
7.2 一般项目
· 支架安装：间距偏差±50mm，垂直度偏差≤1mm/m
· 保温层：表面平整度≤5mm/m，接缝处保温性能无明显下降（采用红外热像仪检测，温差≤2℃）
· 外观质量：管道表面无划痕（深度≤0.2mm），接口处无油污、杂质
7.3 季节性验收
· 冬季施工专项验收：包含防冻措施有效性（电伴热系统连续运行24h无故障）、材料预热记录（每2h测温一次）
· 试运行验收：在设计工况下连续运行72h，系统平衡度（各分支流量偏差≤10%）、噪声值（≤45dB）符合设计要求
八、施工进度计划
8.1 进度安排
· 秋季阶段（9.15-10.31）：完成室外主管网60%、室内立管更换80%
· 冬季阶段（11.1-11.30）：完成剩余主管网、热力站连接及系统调试
8.2 保障措施
· 资源保障：储备20%备用管材，高峰期增加2个焊接班组（实行两班制）
· 天气应对：建立气象预警机制，遇雨雪天气提前24h调整室内作业计划
· 进度考核：实行周进度考核，延误超3d时启动赶工措施（增加夜间施工，配备充足照明）
九、成品保护
9.1 管道保护
· 临时封堵：已安装管道端口采用PE堵头密封，防止杂物进入（封堵前进行管道内部吹扫）
· 防碰撞措施：在管道转弯处设置警示桩（高度1.2m），涂刷红白相间警示漆（间距200mm）
9.2 保温层保护
· 防破损：保温施工完成后采用警示带缠绕（每2m一道），严禁踩踏、堆放重物
· 防水措施：在保温层外护层搭接处采用铝箔胶带密封（宽度≥100mm），雨后检查有无渗漏
9.3 系统保护
· 冬季停运保护：未投入运行的管道采用压缩空气吹扫后充氮气（压力0.05MPa）保护
· 标识管理：在阀门、补偿器等关键部位悬挂标识牌（注明规格、安装日期、责任人）
本方案未尽事宜，需严格遵守GB 50242-2002《建筑给水排水及采暖工程施工质量验收规范》、CJJ/T 295-2018《建筑给水聚乙烯管道工程技术标准》及当地冬季施工相关规定，确保工程质量与施工安全。
