斜路陡坡综合施工方案
一、工程概况
1.1 项目基本信息
本工程位于XX省XX市山区路段，路线全长5.8公里，其中陡坡路段长2.3公里，占路线总长的39.7%。路段起点海拔680米，终点海拔420米，相对高差260米，最大纵坡12%，平均坡长350米，最小平曲线半径150米。道路设计等级为二级公路，设计速度60公里/小时，路面宽度8.5米，采用双向两车道设计，包含1座中桥（3×20m预应力箱梁）及5处弯道加宽段。
1.2 地质水文条件
地形地貌：路段穿越构造剥蚀低山丘陵区，地形切割深度150-200米，坡面形态呈"V"型峡谷特征，坡体自然坡度25°-45°。地质构造：主要岩性为侏罗系砂岩（占比65%）、第四系残坡积层（占比25%）及寒武系灰岩（占比10%），其中K2+300-K2+800段存在顺层岩质边坡，节理裂隙发育密度3-5条/米。水文条件：区域年均降水量1280mm，最大小时降雨量65mm，路段右侧发育3条季节性冲沟，雨季汇水量达1.2m³/s。不良地质：K1+500-K1+700段存在潜在滑坡体，滑体厚度5-8米，体积约1.2万m³，稳定性系数1.08（天然工况）。
1.3 工程技术标准
路面结构采用"4cm AC-13C改性沥青上面层+6cm AC-20C改性沥青下面层+20cm水泥稳定碎石基层+30cm级配碎石底基层"结构组合。抗滑性能指标：构造深度≥0.75mm，横向力系数≥73.9，动稳定度≥12000次/mm。排水系统设计标准：截水沟坡度2%，急流槽间距30m，渗沟深度≥80cm。边坡防护等级：挖方边坡采用1:0.75-1:1.5坡比，填方边坡采用1:1.5-1:2.0坡比，生态防护覆盖率≥90%。

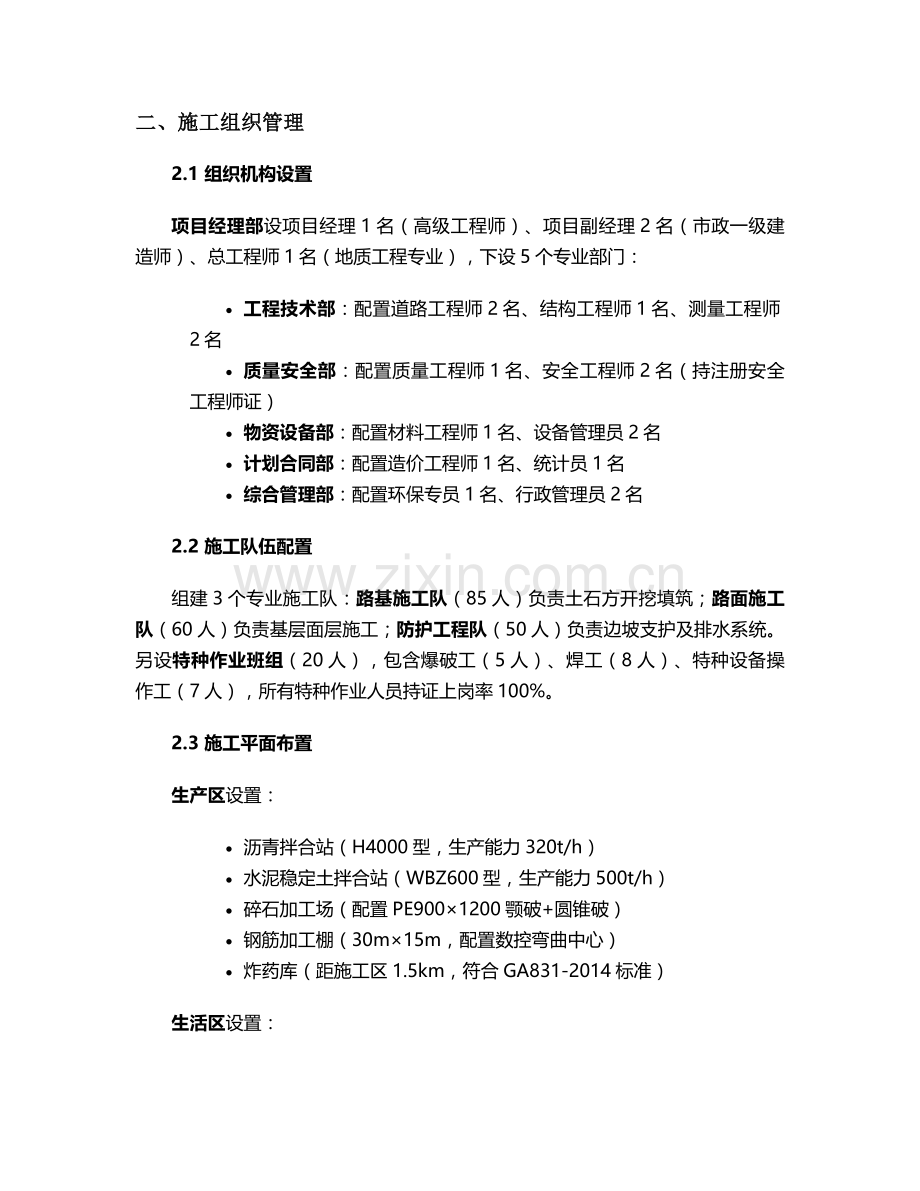

二、施工组织管理
2.1 组织机构设置
项目经理部设项目经理1名（高级工程师）、项目副经理2名（市政一级建造师）、总工程师1名（地质工程专业），下设5个专业部门：
· 工程技术部：配置道路工程师2名、结构工程师1名、测量工程师2名
· 质量安全部：配置质量工程师1名、安全工程师2名（持注册安全工程师证）
· 物资设备部：配置材料工程师1名、设备管理员2名
· 计划合同部：配置造价工程师1名、统计员1名
· 综合管理部：配置环保专员1名、行政管理员2名
2.2 施工队伍配置
组建3个专业施工队：路基施工队（85人）负责土石方开挖填筑；路面施工队（60人）负责基层面层施工；防护工程队（50人）负责边坡支护及排水系统。另设特种作业班组（20人），包含爆破工（5人）、焊工（8人）、特种设备操作工（7人），所有特种作业人员持证上岗率100%。
2.3 施工平面布置
生产区设置：
· 沥青拌合站（H4000型，生产能力320t/h）
· 水泥稳定土拌合站（WBZ600型，生产能力500t/h）
· 碎石加工场（配置PE900×1200颚破+圆锥破）
· 钢筋加工棚（30m×15m，配置数控弯曲中心）
· 炸药库（距施工区1.5km，符合GA831-2014标准）
生活区设置：
· 管理人员宿舍（集装箱式，20间）
· 工人宿舍（轻钢活动板房，50间）
· 食堂及卫生所（符合食品卫生等级B级标准）
临时道路：修建4条施工便道，总长3.2km，宽度4.5m，采用20cm厚C20混凝土硬化，每200m设错车道。
2.4 施工进度计划
总工期18个月，采用Project软件进行四级进度控制：
· 一级节点（关键线路）：
施工准备（1.5个月）→路基开挖（4个月）→边坡支护（3个月）→基层施工（2个月）→面层施工（1.5个月）→交通安全设施（1个月）
· 二级节点：每月进度考核，关键线路偏差预警值±5%
· 三级节点：周进度计划，采用BIM技术进行4D进度模拟
· 四级节点：每日碰头会，解决工序衔接问题
三、关键施工技术
3.1 路基工程
3.1.1 土石方开挖
开挖方式：
· 土方段：采用"横向分层、纵向分段"开挖法，每层厚度3m，挖掘机（PC360）配合自卸车（25t）运输，坡面预留30cm人工修整层
· 石方段：采用浅孔台阶爆破，钻孔直径42mm，孔深2.5m，装药集中度0.35kg/m，采用毫秒延时雷管（段别1-5段），最大单响药量控制在150kg以内
· 特殊段：顺层岩质边坡采用"预裂爆破+机械破碎"组合工艺，预裂孔间距80cm，线装药密度0.4kg/m，保留率≥90%
填筑工艺：
· 填料选择：优先选用中风化砂岩（CBR值8%），粒径≤300mm，含泥量≤5%
· 摊铺压实：采用"水平分层、纵向推进"方式，松铺厚度30cm（土方）/40cm（石方），压路机采用22t振动压路机（激振力350kN），碾压速度2.5km/h，压实度要求：上路床≥96%，下路床≥96%，上路堤≥94%，下路堤≥93%
· 陡坡填筑：当横坡＞1:5时，开挖宽度≥1m的台阶，台阶向内倾斜2%，台阶高度0.6m，采用冲击碾压（25kJ三边形压路机）补强，碾压20遍，压实度提高2-3个百分点
3.1.2 特殊路基处理
滑坡治理：
· 抗滑桩：在滑坡体前缘设置Φ1.5m钻孔灌注桩，桩长18m（嵌入基岩6m），桩间距4m，共22根，采用C30混凝土，配筋率1.2%
· 截排水：设置环形截水沟（底宽0.8m，深1.0m）+仰斜式排水孔（Φ100mm，L=15m，间距3m）
· 减重加载：滑坡体后缘削方减重（1.2万m³），前缘压脚加载（0.8万m³），调整后稳定性系数提高至1.35
岩溶处理：
· 溶洞充填：对顶板厚度＜3m的溶洞采用C15片石混凝土回填，顶板厚度3-5m的采用注浆处理（水灰比1:1，注浆压力0.5-1.0MPa）
· 桩基穿越：桥梁基础采用Φ1.8m钻孔灌注桩，桩长35m，穿越溶洞段采用钢护筒跟进（护筒长度≥溶洞高度+2m）
3.2 路面工程
3.2.1 基层施工
水泥稳定碎石基层：
· 配合比设计：水泥剂量5.5%（42.5级普通硅酸盐水泥），集料级配：31.5-26.5mm（15%）、26.5-19mm（20%）、19-9.5mm（25%）、9.5-4.75mm（20%）、4.75mm以下（20%），最佳含水率5.8%，最大干密度2.32g/cm³
· 拌合摊铺：采用连续式拌合楼（计量精度±1%），运输采用15t自卸车（覆盖篷布），摊铺机行走速度1.2m/min，摊铺宽度8.5m，采用"梯队作业"（2台摊铺机，间距5-8m）
· 养护：喷洒乳化沥青养护剂（用量0.8kg/m²），覆盖土工布保湿，养护期7d，养护期间禁止车辆通行
3.2.2 沥青面层施工
改性沥青混合料：
· 上面层AC-13C：采用SBS（I-D型）+高黏度添加剂复合改性沥青，改性剂掺量5.5%，油石比5.0%，马歇尔稳定度≥8kN，流值20-40（0.1mm），空隙率4.0±0.5%
· 下面层AC-20C：SBS改性沥青（掺量4.5%），油石比4.3%，马歇尔稳定度≥7.5kN，流值25-45（0.1mm），空隙率4.5±0.5%
· 添加剂：上面层掺加0.4%抗车辙剂（PR.SMA型）+0.2%抗剥落剂（液体胺类），下面层掺加0.3%温拌剂（Evotherm DAT型）
摊铺压实工艺：
· 温度控制：沥青加热温度165-170℃，拌合温度175-180℃，摊铺温度≥160℃（上面层）/150℃（下面层），初压温度≥150℃/140℃，终压温度≥90℃/80℃
· 摊铺作业：采用沥青摊铺机（ABG8620型），熨平板加热至100℃以上，摊铺速度2.5m/min，采用非接触式平衡梁控制高程，摊铺厚度允许偏差±3mm
· 碾压工艺：遵循"紧跟、慢压、高频、低幅"原则，初压采用11t双钢轮压路机（速度2km/h），复压采用26t胶轮压路机（速度3km/h）+13t双钢轮压路机（振动频率40Hz），终压采用11t双钢轮压路机（关闭振动），碾压遍数：初压2遍，复压4-6遍，终压2遍，碾压温度间隔控制在10℃以内
抗滑构造：
· 上面层采用"纵向刻槽+表面拉毛"复合工艺，刻槽深度3mm、宽度3mm、间距20mm，拉毛采用2mm钢丝刷，构造深度达0.85mm
· 弯道超高段（横坡6%）增设抗滑减速带，采用热熔型突起路标（高度5mm，间距15cm），设置宽度0.6m
3.3 边坡防护工程
3.3.1 挖方边坡防护
岩质边坡：
· 锚杆框架梁：采用Φ25mm螺纹钢锚杆（L=8-12m，间距2.5×2.5m），框架梁截面0.3×0.4m（C30混凝土），框架内采用"基材喷播"绿化（基材厚度10cm，含草灌种子组合）
· 柔性防护网：顺层边坡段设置SNS主动防护网（DO/08/300型），网体采用Φ3.2mm锌铝镁合金钢丝（抗拉强度≥1800MPa），锚杆抗拔力≥150kN
土质边坡：
· 生态袋防护：采用聚丙烯生态袋（尺寸40×80cm，抗拉强度≥1.5kN/m），分层堆砌，袋内填充改良土（泥炭土:珍珠岩:蛭石=6:3:1），坡面坡比1:1.5
· 截排水系统：坡顶设置截水沟（C25混凝土，尺寸0.6×0.8m），坡面设置急流槽（间距30m，C25混凝土预制），平台设置排水沟（0.4×0.5m）
3.3.2 填方边坡防护
· 三维植被网：采用EM3型三维土工网垫（厚度12mm，拉伸强度≥1.8kN/m），覆盖于坡面后喷播草灌混合种子（狗牙根20g/㎡+白三叶15g/㎡+多花木兰8g/㎡）
· 浆砌片石挡墙：坡脚设置衡重式挡墙（顶宽1.0m，底宽2.5m，高度5m），采用M7.5水泥砂浆砌筑，片石强度≥MU30，设置Φ100mmPVC泄水孔（间距2×2m）
· 坡率放缓：当填土高度＞8m时，采用分级放坡（每8m设2m宽平台），上下级坡比分别为1:1.5和1:1.75
3.4 排水工程
3.4.1 地表排水
· 边沟：采用C25混凝土预制U型槽（底宽0.6m，深0.8m），沟底纵坡≥0.5%，每隔10m设置沉砂井（尺寸0.5×0.5m）
· 截水沟：在距坡顶5m处设置梯形截水沟（底宽0.8m，深1.0m，边坡1:1），采用浆砌片石砌筑（厚度0.3m），沟内设置消能坎（高度0.3m，间距10m）
· 急流槽：连接截水沟与边沟，采用C25混凝土预制（断面0.4×0.5m），底部设置厚0.2m的浆砌片石基础，水流落差＞5m时设置消力池（尺寸1.5×1.0×0.8m）
3.4.2 地下排水
· 渗沟：在路堑边坡平台设置横向渗沟（深度1.2m，宽度0.8m），采用"碎石+土工布"结构（透水土工布包裹粒径20-40mm碎石），间距50m
· 排水孔：在滑坡体及高边坡设置仰斜式排水孔，采用Φ100mm PVC管（带孔率2%），外裹透水土工布，倾角10°-15°，孔深10-15m，间距3-5m
· 盲沟：在填方路基底部设置纵向盲沟（断面1.0×1.2m），采用级配碎石（粒径5-30mm）填充，设置Φ200mm双壁波纹管（开孔率8%）
3.5 交通安全设施
· 交通标志：设置警告标志（急弯、陡坡、连续下坡）、禁令标志（限速、禁止超车）及指示标志，采用单柱式（Φ159mm钢管）或悬臂式（Φ273mm钢管）支撑，标志板采用3mm厚铝合金板，反光膜等级为IV类（微棱镜型）
· 护栏：采用A级波形梁护栏（高度0.75m，立柱间距2m），立柱埋深1.5m（土基）/0.6m（混凝土基础），在弯道及陡坡段增设防眩设施（高度1.6m，间距2m）
· 避险车道：在K3+500处（连续下坡终点）设置避险车道，长度100m，宽度4.5m，采用"碎石垫层（0.5m）+松散砂砾（0.8m）"结构，设置端头抗撞墩（C30混凝土，尺寸2×2×1.5m）
四、质量控制措施
4.1 原材料质量控制
材料进场检验：
· 沥青：每批次（≤1000t）检验针入度（25℃，100g，5s）、延度（5℃）、软化点、闪点等指标，改性沥青需额外检测弹性恢复（≥75%）和贮存稳定性（≤5℃）
· 集料：每5000m³检验压碎值（≤26%）、洛杉矶磨耗损失（≤28%）、表观相对密度（≥2.6t/m³）、含泥量（≤3%），粗集料针片状颗粒含量≤15%
· 水泥：每200t检验安定性、凝结时间、抗压强度，初凝时间≥45min，终凝时间≤600min，3d抗压强度≥25MPa
· 钢材：每60t检验屈服强度（≥335MPa）、抗拉强度（≥490MPa）、伸长率（≥23%）及冷弯性能（180°弯曲试验）
材料存储管理：
· 沥青：采用导热油加热储罐（容量500t），温度控制在140-160℃，存储时间≤7d
· 集料：分仓堆放（至少3个仓），设置30cm高隔墙，硬化地面（20cm厚C20混凝土），防雨棚（高度6m，覆盖率100%）
· 水泥：采用筒仓存储（容量100t），设置防潮层（铺设0.2mm厚聚乙烯薄膜），使用时间距出厂日期≤3个月
4.2 施工过程控制
路基工程：
· 测量放样：采用全站仪（精度2mm+2ppm）进行导线控制，水准仪（精度±1mm/km）进行高程测量，每50m设置路基边桩，弯道段加密至20m
· 压实度检测：采用灌砂法（每2000m²检测3点）+环刀法（每1000m²检测2点），石方路基采用沉降差法（碾压后沉降差≤5mm）
· 边坡坡度：采用坡度尺（精度±0.5°）每50m检测3处，允许偏差±1°
路面工程：
· 厚度检测：采用钻芯法（每200m检测1点），上面层允许偏差-3mm，总厚度允许偏差-5mm
· 平整度：采用连续式平整度仪（IRI值），每车道每1km检测1次，要求IRI≤2.0m/km
· 抗滑性能：采用摆式仪（每200m检测1处）+构造深度仪（每500m检测1处），横向力系数≥73.9
结构工程：
· 混凝土强度：采用回弹法（每个构件测区≥10个）+钻芯法（每个检验批≥3个芯样），强度推定值≥设计强度的1.15倍
· 钢筋保护层厚度：采用电磁感应法（每构件测区≥5个），允许偏差+10mm，-5mm
· 几何尺寸：采用全站仪+钢卷尺（精度1mm），基础轴线偏差≤15mm，截面尺寸偏差±5mm
4.3 试验检测计划
试验频率：
· 路基工程：压实度每2000m²/3点，弯沉值每车道每km/80点，平整度每km/10点
· 路面工程：沥青混合料马歇尔试验每台班/1次，油石比每200t/1次，厚度每200m/1点
· 混凝土工程：坍落度每50m³/1次，抗压强度每100m³/1组，抗渗等级每500m³/1组
检测设备配置：
· 试验室配备：压力试验机（3000kN）、马歇尔稳定度仪、沥青针入度仪、路面平整度仪、地质雷达（分辨率5mm）等32台套设备，均通过计量认证
五、安全生产管理
5.1 安全防护体系
组织保障：
· 成立安全生产领导小组（项目经理任组长），设置专职安全员3名（持证上岗），各施工队设兼职安全员1名
· 建立"横向到边、纵向到底"的安全责任体系，签订安全生产责任书（覆盖率100%）
· 实行安全风险抵押金制度，项目经理缴纳5万元，施工队长缴纳2万元，安全员缴纳1万元
防护设施：
· 高空作业：设置1.2m高防护栏杆（横杆间距0.6m），满挂密目安全网（网目密度≥2000目/100cm²），作业人员佩戴双钩安全带（静载测试≥15kN）
· 边坡作业：设置安全通道（宽度1.2m），边坡顶部5m范围内禁止堆载，设置变形观测点（间距10m），预警值：水平位移5mm/d或累计100mm
· 爆破作业：设置警戒范围（半径300m），采用电雷管起爆网络（延期时间差≥50ms），爆破振动速度控制在1.5cm/s以内（建筑物）、2.5cm/s以内（边坡）
5.2 专项安全措施
高处作业安全：
· 作业平台：采用满堂脚手架（立杆间距1.2×1.2m，横杆步距1.8m），脚手板采用5cm厚木脚手板（铺设严密，绑扎牢固）
· 临边防护：在基坑、边坡、桥面等临边设置防护栏杆（高度1.2m，刷红白警示漆，间距0.3m），夜间设置红色警示灯（闪烁频率60次/min）
· 垂直运输：物料提升机设置防坠安全器（制动距离≤1.5m），吊篮两侧设置1.2m高防护栏（挡脚板高度0.18m）
特种设备安全：
· 机械设备：制定"一机一档"管理制度，挖掘机、压路机等设备每日进行"十字作业"（清洁、润滑、调整、紧固、防腐）
· 起重作业：起重机作业半径内设置警戒线，采用"十不吊"原则（超载、斜拉、指挥信号不明等情况不吊），吊装构件重量≥10t时设置牵引绳
· 焊接作业：电焊机设置防雨棚，二次线长度≤30m，配备2个8kg干粉灭火器（有效期限内）
5.3 应急管理
应急预案：
· 编制专项应急预案（滑坡、坍塌、高处坠落等6项），每季度组织1次应急演练，演练参与率≥90%
· 应急物资储备：配备应急发电机（200kW）、抽水机（5台，流量150m³/h）、急救箱（含止血带、担架等）、应急照明（30套，连续照明≥8h）
· 应急通讯：建立24小时值班制度，应急电话（内部短号+当地急救电话）张贴率100%，确保30分钟内响应
事故处理：
· 轻伤事故：24小时内上报，项目经理组织调查处理，3日内提交调查报告
· 重伤事故：立即上报公司安环部（1小时内），公司组织调查，7日内提交调查报告
· 死亡事故：立即上报当地应急管理局（1小时内），配合政府部门调查处理
六、环境保护措施
6.1 水土保持
表土保护：
· 剥离表土（厚度30cm）集中堆放（设置挡土埂+排水沟），用于后期绿化覆土（利用率≥90%）
· 临时堆土场设置编织袋挡墙（高度1.5m）+防尘网（2000目）覆盖，边坡坡度≤1:1.5
排水措施：
· 施工便道设置排水沟（0.3×0.4m）+沉淀池（三级，总容积50m³），废水经处理后回用（用于洒水降尘）
· 取土场设置截水沟（环绕取土区）+沉沙池（每5000m²设置1座），取土完成后进行土地复垦（恢复为耕地或林地）
6.2 扬尘控制
· 施工便道：每日洒水4次（早中晚+夜间），路面湿润度保持60-70%，配备2台洒水车（8m³/台）
· 材料运输：渣土车采用密闭式罐车（篷布覆盖率100%），出场前冲洗轮胎（设置自动冲洗平台）
· 拌合站：沥青拌合站设置二级除尘装置（旋风除尘器+布袋除尘器），粉尘排放浓度≤10mg/m³
· 爆破作业：采用湿法爆破（钻孔内注水）+雾炮降尘（30m射程），爆破后30分钟内粉尘浓度≤1.5mg/m³
6.3 噪声控制
· 设备选型：优先选用低噪声设备（噪声≤85dB），破碎机、空压机等设置隔音棚（降噪量≥20dB）
· 作业时间：昼间（6:00-22:00）噪声≤70dB，夜间（22:00-6:00）禁止施工，确需施工时噪声≤55dB
· 隔声屏障：在距居民区50m范围内设置声屏障（高度3m，长度200m），采用轻质复合隔声板（隔声量≥30dB）
6.4 生态恢复
· 植被恢复：工程结束后6个月内完成绿化恢复，采用"乡土树种+先锋物种"组合（马尾松、紫花苜蓿等），植被覆盖率≥90%
· 弃渣处理：弃渣场（容量5万m³）分层碾压（压实度≥90%），顶面覆土0.5m，种植固土植物（狗牙根+紫花苜蓿混播）
· 野生动物保护：设置动物通道（宽度5m，高度3m），在鸟类迁徙路线设置警示标志，禁止夜间强光照射
七、施工进度计划
7.1 关键线路
里程碑节点：
· 施工准备：第1-45天（完成临建、设备进场、材料采购）
· 路基工程：第46-195天（含清表、开挖、填筑、特殊路基处理）
· 结构工程：第121-255天（桥梁、挡墙、排水系统）
· 路面工程：第226-315天（基层、面层施工）
· 防护绿化：第286-365天（边坡防护、生态恢复）
· 竣工验收：第366-390天（含缺陷修复、资料归档）
7.2 资源配置计划
机械设备：
· 土石方机械：挖掘机5台（PC360 3台、PC220 2台）、装载机3台（ZL50GN）、自卸车20辆（25t）
· 路面机械：沥青摊铺机2台（ABG8620）、压路机4台（22t振动2台、胶轮1台、双钢轮1台）
· 混凝土设备：搅拌站2座（HZS90 1座、WBZ600 1座）、混凝土罐车6辆（8m³）
材料供应：
· 沥青：月需量800t，储备量1500t（满足2个月需求）
· 水泥：月需量1200t，储备量800t（满足20天需求）
· 集料：月需量1.5万m³，储备量1万m³（满足20天需求）
7.3 进度保障措施
· 组织保障：每周召开进度协调会，延误超3天制定赶工计划（增加资源投入或调整工序）
· 技术保障：采用BIM技术进行4D进度模拟，提前发现工序冲突（每周更新模型）
· 资金保障：设立进度保证金（合同价的5%），按月考核进度完成情况（与工程款支付挂钩）
八、结论与建议
本方案通过系统整合地质勘察、结构设计、施工工艺等关键技术，形成了针对斜路陡坡路段的综合解决方案。实施过程中需重点关注三个方面：一是滑坡体治理需严格控制施工顺序（先截排、后加固），二是沥青面层施工需做好温度梯度控制（避免纵向裂缝），三是雨季施工需建立"雨前预警-雨中巡查-雨后评估"机制。建议在K2+300-K2+800段顺层边坡采用无人机（搭载LiDAR）进行每周变形监测，确保施工安全。通过本方案实施，可实现"零事故、高质量、环保型"的施工目标，为山区陡坡路段建设提供技术参考。
