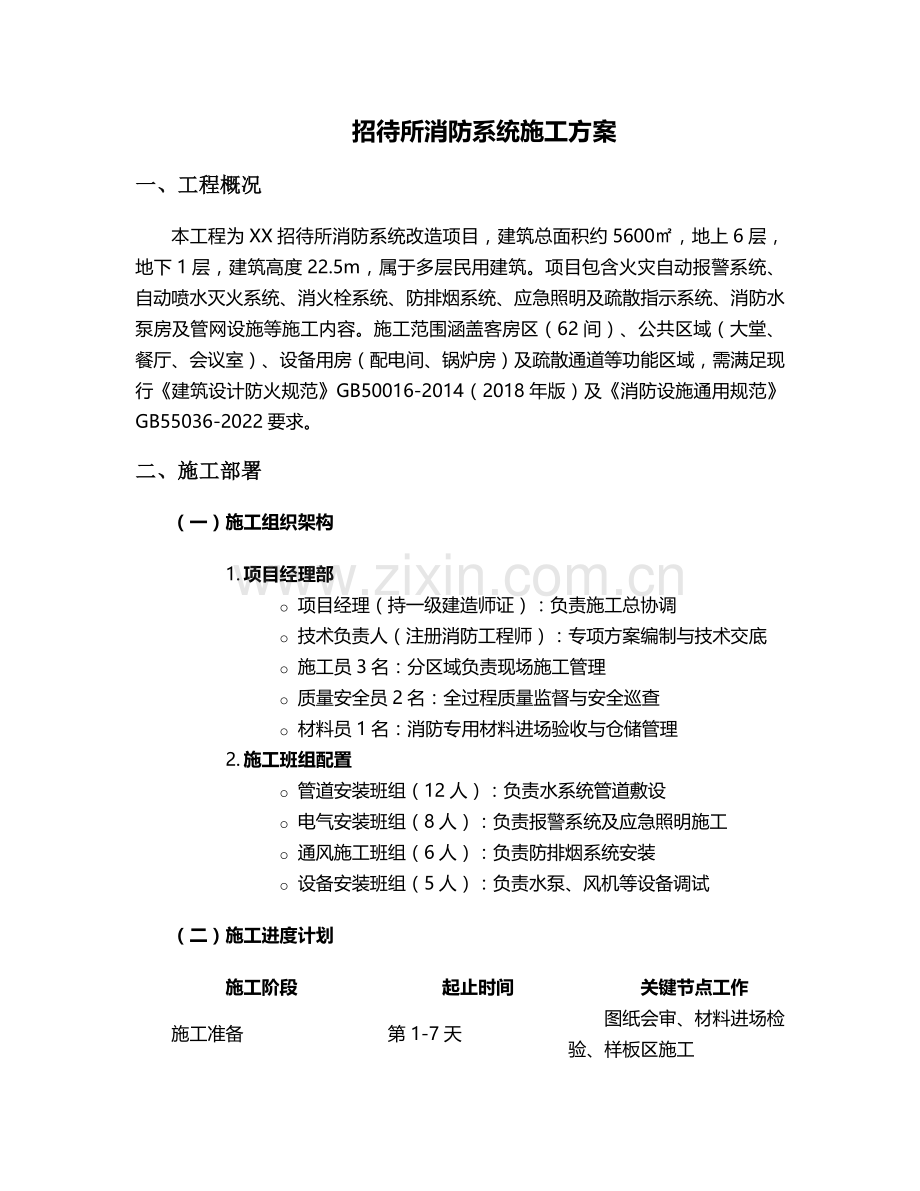

招待所消防系统施工方案
一、工程概况
本工程为XX招待所消防系统改造项目，建筑总面积约5600㎡，地上6层，地下1层，建筑高度22.5m，属于多层民用建筑。项目包含火灾自动报警系统、自动喷水灭火系统、消火栓系统、防排烟系统、应急照明及疏散指示系统、消防水泵房及管网设施等施工内容。施工范围涵盖客房区（62间）、公共区域（大堂、餐厅、会议室）、设备用房（配电间、锅炉房）及疏散通道等功能区域，需满足现行《建筑设计防火规范》GB50016-2014（2018年版）及《消防设施通用规范》GB55036-2022要求。
二、施工部署
（一）施工组织架构
1. 项目经理部
o 项目经理（持一级建造师证）：负责施工总协调
o 技术负责人（注册消防工程师）：专项方案编制与技术交底
o 施工员3名：分区域负责现场施工管理
o 质量安全员2名：全过程质量监督与安全巡查
o 材料员1名：消防专用材料进场验收与仓储管理
2. 施工班组配置
o 管道安装班组（12人）：负责水系统管道敷设
o 电气安装班组（8人）：负责报警系统及应急照明施工
o 通风施工班组（6人）：负责防排烟系统安装
o 设备安装班组（5人）：负责水泵、风机等设备调试
（二）施工进度计划
施工阶段
起止时间
关键节点工作
施工准备
第1-7天
图纸会审、材料进场检验、样板区施工

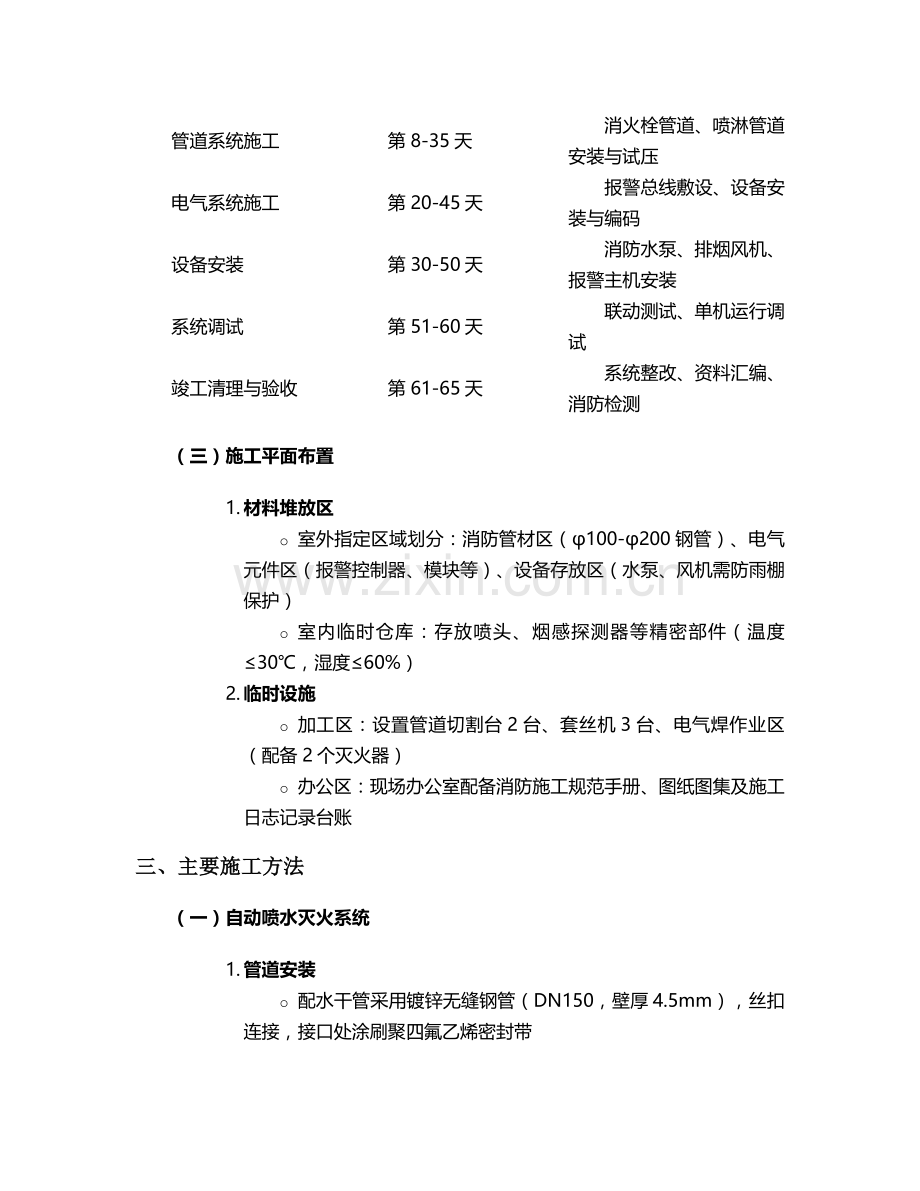

管道系统施工
第8-35天
消火栓管道、喷淋管道安装与试压
电气系统施工
第20-45天
报警总线敷设、设备安装与编码
设备安装
第30-50天
消防水泵、排烟风机、报警主机安装
系统调试
第51-60天
联动测试、单机运行调试
竣工清理与验收
第61-65天
系统整改、资料汇编、消防检测
（三）施工平面布置
1. 材料堆放区
o 室外指定区域划分：消防管材区（φ100-φ200钢管）、电气元件区（报警控制器、模块等）、设备存放区（水泵、风机需防雨棚保护）
o 室内临时仓库：存放喷头、烟感探测器等精密部件（温度≤30℃，湿度≤60%）
2. 临时设施
o 加工区：设置管道切割台2台、套丝机3台、电气焊作业区（配备2个灭火器）
o 办公区：现场办公室配备消防施工规范手册、图纸图集及施工日志记录台账
三、主要施工方法
（一）自动喷水灭火系统
1. 管道安装
o 配水干管采用镀锌无缝钢管（DN150，壁厚4.5mm），丝扣连接，接口处涂刷聚四氟乙烯密封带
o 支管采用热镀锌钢管（DN25-DN80），沟槽式连接，卡箍间距≤3m，立管每层设固定支架
o 管道坡度：水平管坡度≥0.002，坡向泄水阀；立管垂直度偏差≤2mm/m
2. 喷头安装
o 客房区采用ZSTZ-68℃直立型喷头（间距3.6m×3.6m），厨房区域采用ZSTX-93℃下垂型喷头
o 安装高度：距顶板75-150mm，与灯具、风口间距≥300mm
o 喷头安装前进行密封性能试验（3MPa水压，保压3min无渗漏）
3. 系统试压
o 强度试验：工作压力1.5倍（1.4MPa），稳压30min压力降≤0.05MPa
o 严密性试验：工作压力（0.9MPa），稳压24h无渗漏
o 试压介质：洁净水（氯离子含量≤25ppm）
（二）火灾自动报警系统
1. 线路敷设
o 报警总线（ZR-RVS-2×1.5mm²）穿SC20镀锌钢管暗敷，保护层厚度≥30mm
o 消防电话线（ZR-RVV-2×1.0mm²）与应急广播线（ZR-RVV-4×1.5mm²）分槽敷设
o 线路绝缘电阻测试：相间、相对地≥20MΩ
2. 设备安装
o 点型感烟探测器：客房、走廊顶板居中安装，距梁边≥0.5m，间距≤10m
o 手动报警按钮：距地1.3m明装，靠近疏散出口处（≤30m/个）
o 火灾报警控制器：设置在一层消防控制室，落地安装（基础高出地面150mm）
3. 系统编程
o 地址编码规则：按"楼层-区域-设备类型"编制（例：30201=3层2区第1个烟感）
o 联动逻辑设置：
§ 任一楼层烟感报警→启动本层及相邻层应急照明
§ 喷淋泵动作信号→关闭本防火分区空调风阀
（三）消火栓系统
1. 室内消火栓安装
o 箱体采用SG24D65-Z型（800×650×240mm），暗装于疏散通道侧墙，距地1.1m
o 水枪配置：Φ19mm直流水枪+25m衬胶水带，水带接口采用KN65型快速接口
o 消防卷盘：配置Φ65mm软管（长度30m），安装高度1.5m
2. 水泵接合器
o 地下式SQX150型水泵接合器2套，距室外消火栓15m，距墙面0.4m，井盖与地面齐平
（四）防排烟系统
1. 机械排烟系统
o 地下一层车库：设置4台HTF-Ⅰ-8型排烟风机（风量15000m³/h），排烟口采用常闭型（280℃熔断关闭）
o 中庭区域：设置挡烟垂壁（高度≥0.5m），与排烟风机联动开启
2. 正压送风系统
o 防烟楼梯间：每层设置自垂式百叶送风口，风机选用SWF-Ⅰ-5型（风压450Pa）
o 前室：设置多叶送风口（手动开启装置距地1.3m）
（五）应急照明及疏散指示系统
1. 应急照明灯具
o 客房内：采用A型应急照明灯（DC36V），连续照明时间≥90min
o 疏散楼梯间：设置应急吸顶灯（间距≤2层），地面水平照度≥10lx
2. 疏散指示标志
o 安全出口标志灯：安装于出口门框上方（底边距地2.2m）
o 疏散方向标志灯：距地0.5m明装，箭头指向最近安全出口，间距≤10m
四、质量控制措施
（一）材料质量控制
1. 进场检验要求
o 消防水泵：需提供3C认证证书+出厂合格证+性能测试报告
o 镀锌钢管：每批抽检3根进行壁厚检测（允许偏差±10%）
o 喷头：随机抽取1%进行密封性能试验（但不少于5只）
2. 不合格品处理
o 建立《不合格材料台账》，对无3C认证的报警模块作退场处理
o 管道镀锌层破损超过总面积5%的严禁使用
（二）施工过程控制
1. 隐蔽工程验收
o 报警管线暗敷前：检查管线走向、保护层厚度、绝缘电阻
o 管道埋地敷设：检查防腐处理（三油两布）及坐标偏差（≤50mm）
2. 分项工程检验批划分
o 水系统：按每层划分为一个检验批（含管道安装、试压记录）
o 电气系统：按消防分区划分为检验批（含设备安装、功能测试）
（三）质量通病防治
质量通病
防治措施
喷淋管道堵塞
安装前用压缩空气（0.6MPa）吹扫管道
探测器误报警
施工时戴防尘罩，调试前清洁传感器
消火栓出水压力不足
定期检查减压孔板孔径（按设计值±0.5mm）
五、安全生产管理
（一）安全防护措施
1. 高处作业防护
o 搭设满堂脚手架（立杆间距≤1.5m），作业层满铺脚手板（绑扎牢固）
o 6层屋面施工设置1.2m高防护栏杆，张挂安全网（网目密度≥2000目/100cm²）
2. 临时用电管理
o 采用TN-S接零保护系统，配电箱安装剩余电流保护器（动作电流≤30mA）
o 电动工具使用前检测绝缘电阻（Ⅰ类工具≥2MΩ，Ⅱ类工具≥7MΩ）
（二）消防安全管理
1. 动火作业审批
o 电气焊作业办理《动火许可证》，配备看火人及2具4kg干粉灭火器
o 焊接点下方设置接火斗（耐火材料制作），与可燃物保持5m安全距离
2. 消防器材配置
o 施工现场每50㎡配置1组灭火器（2×4kg干粉+1×6L水基型）
o 消防水泵房设置消防沙池（2m×1m×0.5m）及灭火毯（规格1.5m×1.5m）
（三）应急处置预案
1. 火灾应急响应
o 初期火灾：现场人员使用灭火器扑救，同时拨打项目经理电话（内部应急）
o 扩大火灾：立即启动应急预案，组织人员沿疏散通道撤离至指定集合点
2. 触电事故处置
o 切断电源（拉开配电箱总闸），对伤者实施心肺复苏（配备AED设备1台）
六、系统调试与验收
（一）单机调试
1. 消防水泵调试
o 启动方式测试：手动/自动/远程启动功能，响应时间≤30s
o 性能参数：流量（30L/s）、扬程（1.0MPa），连续运行2h无异常
2. 报警控制器调试
o 报警功能：模拟火灾信号（烟感加烟测试），报警响应时间≤10s
o 故障报警：人为断开总线，控制器应在100s内显示故障位置
（二）联动调试
1. 防火分隔系统联动
o 触发防火分区内2个独立探测器→防火卷帘下降至距地1.8m（延时30s）
o 消防电梯迫降：指令发出后60s内停靠首层
2. 防排烟系统联动
o 模拟地下一层火灾→启动该区域排烟风机+开启2个排烟口（排烟量≥6次/h换气）
o 楼梯间正压送风：风压维持在40-50Pa（前室30-25Pa）
（三）验收资料准备
1. 工程技术文件
o 竣工图（含设计变更单，加盖竣工图章）
o 设备开箱记录（附设备清单、合格证复印件）
o 系统试压记录（含强度、严密性试验曲线）
2. 检测报告
o 第三方消防检测机构出具的《系统功能检测报告》
o 电气安全检测记录（接地电阻≤4Ω，绝缘电阻≥20MΩ）
七、施工注意事项
1. 与其他专业交叉作业协调
o 与装修工程：先完成消防管道试压，再进行吊顶龙骨安装
o 与空调系统：风管穿越防火墙处设置防火阀（距墙≤200mm）
2. 成品保护措施
o 喷淋头安装：采用专用保护盖（调试前拆除）
o 报警设备：安装后用塑料膜覆盖，避免油漆污染
3. 季节性施工措施
o 雨季施工：管道接口采取防雨措施，已安装管道两端封堵
o 冬季施工：水压试验后彻底排空管道积水（防止冻裂）
八、售后服务承诺
1. 质保期服务
o 系统整体质保2年（自消防验收合格之日起）
o 7×24小时应急响应，2小时内到达现场处置故障
2. 人员培训计划
o 为招待所保安部提供3次操作培训（报警主机操作、灭火器使用、应急疏散指挥）
o 编制《消防系统操作手册》（含日常巡检表、常见故障排除指南）
本方案未尽事宜，严格按照国家现行消防法规及施工规范执行，确保系统施工质量符合消防安全要求。
