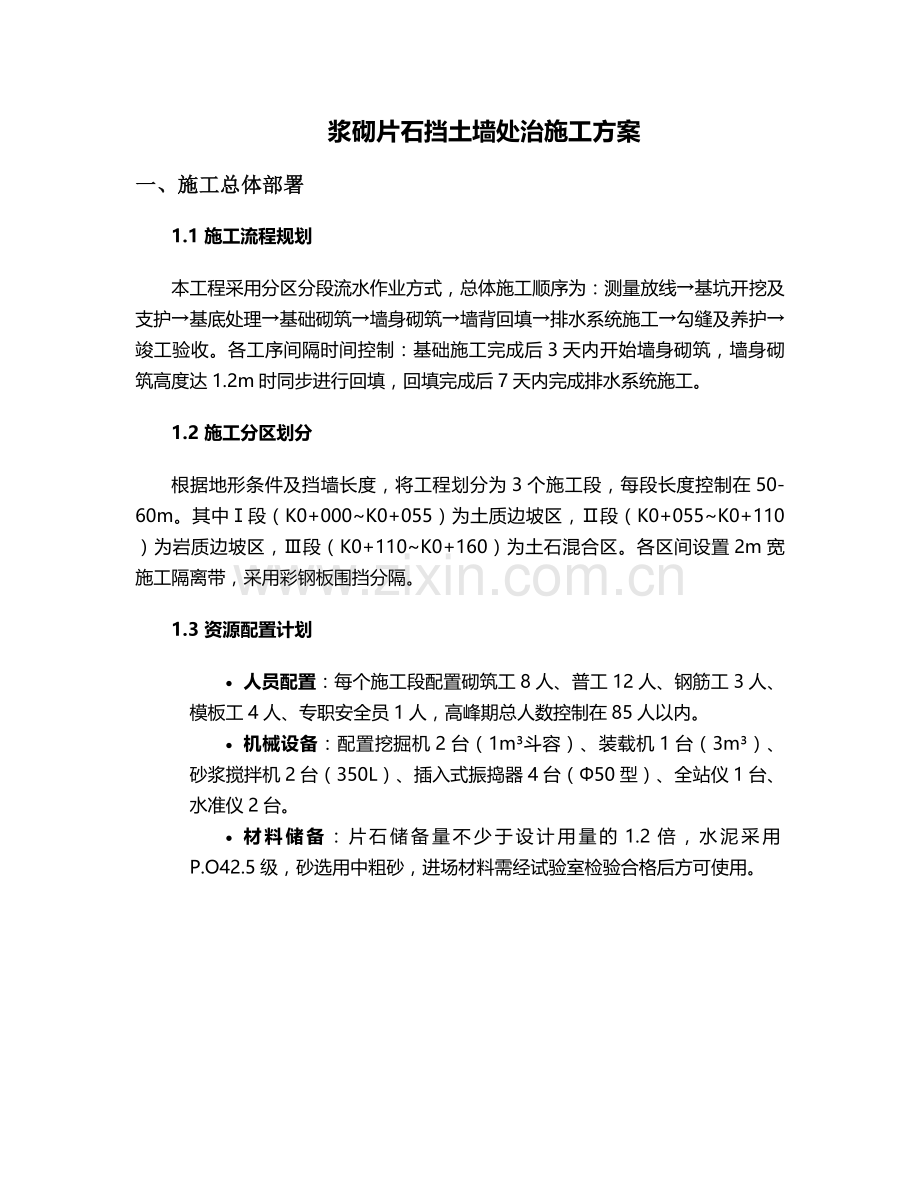

浆砌片石挡土墙处治施工方案
一、施工总体部署
1.1 施工流程规划
本工程采用分区分段流水作业方式，总体施工顺序为：测量放线→基坑开挖及支护→基底处理→基础砌筑→墙身砌筑→墙背回填→排水系统施工→勾缝及养护→竣工验收。各工序间隔时间控制：基础施工完成后3天内开始墙身砌筑，墙身砌筑高度达1.2m时同步进行回填，回填完成后7天内完成排水系统施工。
1.2 施工分区划分
根据地形条件及挡墙长度，将工程划分为3个施工段，每段长度控制在50-60m。其中Ⅰ段（K0+000~K0+055）为土质边坡区，Ⅱ段（K0+055~K0+110）为岩质边坡区，Ⅲ段（K0+110~K0+160）为土石混合区。各区间设置2m宽施工隔离带，采用彩钢板围挡分隔。
1.3 资源配置计划
· 人员配置：每个施工段配置砌筑工8人、普工12人、钢筋工3人、模板工4人、专职安全员1人，高峰期总人数控制在85人以内。
· 机械设备：配置挖掘机2台（1m³斗容）、装载机1台（3m³）、砂浆搅拌机2台（350L）、插入式振捣器4台（Φ50型）、全站仪1台、水准仪2台。
· 材料储备：片石储备量不少于设计用量的1.2倍，水泥采用P.O42.5级，砂选用中粗砂，进场材料需经试验室检验合格后方可使用。
二、主要施工工艺
2.1 测量放线施工
1. 控制网建立：采用全站仪按二级导线精度建立施工控制网，每50m设置一个平面控制点，每100m设置一个高程控制点。控制点采用C25混凝土浇筑，埋深不小于1.2m，顶部设置强制对中装置。
2. 细部放样：使用极坐标法放出挡墙轴线及开挖边界线，用石灰撒出轮廓线，每隔10m设置高程控制桩。挡墙基础开挖线按设计坡率加宽0.5m作为作业面，坡顶设置截水沟和警示标志。
3. 放样复核：每日施工前对放样数据进行复核，允许偏差：轴线位置±5mm，高程±3mm，挡墙坡度±0.5%。复核结果需形成书面记录，报监理工程师签认。
2.2 基坑开挖与支护
1. 开挖工艺：
o 土质边坡段采用1:0.75放坡开挖，挖掘机开挖至距设计基底20cm时改用人工清底。
o 岩质边坡段采用浅孔爆破结合机械开挖，炮孔深度控制在1.5m以内，单响药量不超过50kg。
o 基坑开挖宽度为基础设计宽度加两侧各0.5m工作面，开挖深度按设计要求执行，若遇软弱地层需加深处理。
2. 支护措施：
o 对开挖深度超过3m的基坑，采用Φ48mm钢管脚手架支护，立杆间距1.2m，横杆步距1.5m，设置双向剪刀撑。
o 土石混合段采用挂网喷浆支护，钢丝网规格为Φ6@200×200，喷射C20混凝土厚度8cm，喷射压力控制在0.3-0.5MPa。
3. 排水系统：基坑底部四周设置30cm×30cm排水沟，每隔30m设置一个1m×1m×1.2m集水井，配置Φ100mm潜水泵排水，确保地下水位低于基底50cm以上。
2.3 基底处理施工
1. 土质基底：采用20t振动压路机分层碾压，压实度不小于93%。碾压时先静压2遍，再振压4遍，最后静压2遍，碾压速度控制在2-3km/h。
2. 岩质基底：清除表面松散岩层，采用风镐凿平，凿除深度不小于10cm。对岩面裂隙采用M10水泥砂浆灌缝处理，灌缝压力控制在0.2-0.3MPa。
3. 特殊处理：当基底承载力不满足设计要求（≤250kPa）时，采用换填处理：挖除软弱土层50cm，换填6%水泥稳定砂砾，分层摊铺碾压，每层厚度20cm，压实度不小于95%。
2.4 挡墙砌筑施工
1. 基础砌筑：
o 采用"坐浆法"砌筑，先铺3-5cm厚M7.5水泥砂浆，再摆放片石。片石选用质地坚硬、无风化的花岗岩，中部厚度不小于15cm，大面朝下，丁顺相间排列。
o 基础分层砌筑，每层高度控制在30-40cm，水平灰缝厚度2-3cm，竖缝宽度3-4cm，灰缝饱满度不小于90%。
o 基础每隔10-15m设置一道沉降缝，缝宽2cm，缝内填塞沥青木板，深入基底以下50cm。
2. 墙身砌筑：
o 墙身采用"一丁一顺"组砌方式，每层高度25-30cm，上下层竖缝错开不小于8cm。每0.7m²墙面设置一块拉结石，长度不小于墙厚的2/3。
o 砌筑时采用双面挂线，外侧线控制墙面坡度，内侧线控制墙身断面尺寸。墙面坡度按设计1:0.3执行，每3m高度检测一次坡度偏差。
o 每日砌筑高度不超过1.2m，砌筑完成后及时清理墙面浮浆，洒水养护，养护时间不少于7天。
3. 勾缝施工：
o 采用凹缝形式，勾缝前清理缝槽，深度不小于2cm，用水冲洗干净。勾缝砂浆采用M10水泥砂浆，内掺5%防水剂。
o 勾缝顺序由上而下，先勾水平缝后勾竖缝，缝宽控制在2-3cm，表面压光，深度一致。勾缝完成后覆盖湿润麻布养护14天。
2.5 墙背回填施工
1. 回填材料：选用级配碎石，粒径控制在5-31.5mm，含泥量不大于5%。回填前需进行筛分试验，确保颗粒级配符合设计要求。
2. 填筑工艺：
o 当砌体砂浆强度达到70%以上时方可进行回填，分层摊铺厚度20cm，采用小型振动压路机碾压，压实度不小于93%。
o 墙背1m范围内采用人工摊铺，蛙式打夯机夯实，每层夯实不少于3遍，夯击能量控制在15kJ以上。
o 回填过程中严禁使用大型机械直接碾压墙身，压路机距墙背距离不小于1.5m。
3. 沉降观测：每50m设置一个沉降观测点，采用水准仪按二等水准精度测量，首次观测在回填前进行，之后每填高1m观测一次，竣工后每月观测一次，直至沉降稳定。
2.6 排水系统施工
1. 泄水孔设置：
o 采用Φ100mm PVC管，梅花形布置，横向间距3m，竖向间距2m，外倾坡度5%。泄水孔进口处设置反滤层，采用30cm厚级配碎石，外包透水土工布。
o 孔道安装时先在墙身预留20cm×20cm孔洞，安装后用M10水泥砂浆封堵缝隙，确保不漏水。
2. 截排水设施：
o 墙顶设置0.6m×0.6m浆砌片石截水沟，沟底纵坡不小于2%，每隔15m设置一道沉砂池，尺寸1m×1m×0.8m。
o 墙后设置30cm厚砂砾排水层，宽度不小于1m，沿挡墙纵向贯通，与泄水孔形成排水网络。
三、质量控制措施
3.1 原材料质量控制
1. 片石：抗压强度不小于30MPa，表面无裂隙、风化层，每2000m³为一批次进行强度检测，不合格材料严禁使用。
2. 水泥：进场时需提供出厂合格证及检验报告，每200t为一批次进行物理性能检验，存储时间超过3个月需重新检验。
3. 砂浆：严格控制配合比，采用重量法计量，水泥用量偏差±2%，砂用量偏差±3%。砂浆试块每250m³砌体留置一组，龄期28天的抗压强度不低于设计值。
3.2 施工过程控制
1. 基础工程：基底标高允许偏差±50mm，轴线位移±30mm，截面尺寸±50mm。每50m检查一个断面，采用全站仪和水准仪进行检测。
2. 墙身砌筑：墙面垂直度允许偏差0.5%H（H为墙高），表面平整度20mm/2m，灰缝厚度2-4cm。采用2m靠尺和塞尺检查，每10m检查3处。
3. 混凝土工程：模板安装轴线偏差±5mm，截面尺寸±10mm，表面平整度5mm。钢筋保护层厚度50mm±5mm，采用专用垫块控制，垫块强度不低于C30。
3.3 质量通病防治
1. 空洞蜂窝：砌筑时采用"挤浆法"，确保砂浆饱满；对较大空隙先填砂浆后塞碎石，严禁干填石块。
2. 通缝现象：严格控制上下层错缝距离，不小于8cm；每皮砖设置拉结石，确保墙体整体性。
3. 表面不平整：挂线砌筑，每层检查墙面平整度，偏差超过10mm时及时调整，采用细石混凝土修补。
3.4 质量验收标准
1. 分项工程验收：每个施工段完成后进行分项验收，检验批划分：基础每100m为一个检验批，墙身每50m为一个检验批，验收合格后方可进行下道工序。
2. 隐蔽工程验收：基坑开挖、基底处理、钢筋安装等隐蔽工程需经监理工程师验收签字后方可隐蔽，验收记录需存档备查。
3. 竣工验收：工程完工后进行竣工验收，主要验收项目包括：挡墙断面尺寸、墙面平整度、排水系统功能、沉降观测数据等，验收标准按《公路路基施工技术规范》（JTG/T 3610-2019）执行。
四、安全保证措施
4.1 安全教育培训
1. 三级安全教育：对所有进场人员进行公司、项目部、班组三级安全教育，培训时间不少于24学时，考核合格后方可上岗。
2. 专项技术交底：每个分项工程施工前进行安全技术交底，交底内容包括：施工工艺、危险因素、防护措施、应急处置等，交底双方签字确认。
3. 特种作业管理：特种作业人员需持证上岗，证书有效期内使用，每两年进行一次复审，严禁无证操作。
4.2 施工现场防护
1. 基坑防护：开挖深度超过2m的基坑周边设置1.2m高防护栏杆，立杆间距2m，横杆两道，刷红白警示漆，挂密目安全网，夜间设置警示灯。
2. 高处作业防护：作业高度超过2m时设置脚手架或作业平台，脚手板满铺，绑扎牢固，外侧设置1.2m高防护栏杆和18cm高挡脚板，使用安全带时需设置安全绳固定点。
3. 临时用电防护：采用TN-S接零保护系统（三相五线制），配电箱设置漏电保护器（动作电流≤30mA，动作时间≤0.1s），电缆架空敷设高度不小于2.5m，严禁拖地或埋地敷设。
4.3 施工机械安全
1. 设备管理：机械设备进场前进行验收，合格后方可使用，建立设备台账和维修保养记录，每月进行一次全面检查，确保性能完好。
2. 操作规范：操作人员需熟悉机械性能和操作规程，严禁违章作业，挖掘机作业半径内严禁站人，装载机铲斗严禁载人。
3. 应急措施：配备必要的消防器材和急救用品，每台机械设备旁设置灭火器，现场设置急救箱，配备常用药品和急救器材。
4.4 应急预案
1. 坍塌事故应急：成立应急小组，配备应急物资（钢管、木板、千斤顶等），发生坍塌时立即启动预案，组织人员疏散，设置警戒区，采用"先支后拆"原则进行救援。
2. 高处坠落应急：配备担架、急救箱等救援器材，发生坠落事故时立即停止作业，对伤者进行初步救治，同时拨打120急救电话，送医院救治。
3. 触电事故应急：现场配备绝缘手套、绝缘棒、漏电保护器测试仪等设备，发生触电时立即切断电源，对伤者进行心肺复苏，同时送医院救治。
五、文明施工与环境保护
5.1 文明施工措施
1. 场地布置：施工现场材料堆放有序，片石、砂、水泥等材料分类堆放，设置标识牌，注明材料名称、规格、数量、检验状态。
2. 施工道路：临时道路采用20cm厚C20混凝土浇筑，宽度不小于4m，设置排水沟，确保雨天通行顺畅。
3. 扬尘控制：施工现场出入口设置洗车平台，配备高压水枪，车辆出场前必须冲洗干净；易扬尘材料采用彩条布覆盖，并定时洒水降尘。
5.2 环境保护措施
1. 废水处理：施工废水经三级沉淀池处理后排放，沉淀池尺寸3m×2m×1.5m，采用砖砌结构，定期清理沉渣。
2. 噪声控制：夜间施工（22:00-6:00）严禁使用高噪声设备，确需施工时需办理夜间施工许可证，并采取隔声措施，噪声控制在55dB以下。
3. 弃渣处理：弃渣运至指定弃渣场堆放，严禁乱弃，弃渣场设置挡渣墙和截排水设施，防止水土流失。
5.3 水土保持措施
1. 边坡防护：施工期间对裸露边坡采用彩条布覆盖，施工完成后及时进行植被恢复，选用当地适生植物，确保成活率不低于85%。
2. 排水系统：施工期临时排水与永久排水系统相结合，设置沉淀池和过滤池，防止泥沙进入河道。
3. 表土保护：开挖前剥离表土，厚度30cm，集中堆放并覆盖，施工完成后用于植被恢复，表土回收率不低于90%。
六、施工进度计划
6.1 进度计划编制
本工程总工期为90天，采用Project软件编制进度计划，关键线路为：测量放线→基坑开挖→基底处理→基础砌筑→墙身砌筑→墙背回填→竣工验收。各分项工程工期如下：
· 测量放线：5天
· 基坑开挖及支护：15天
· 基底处理：7天
· 基础砌筑：14天
· 墙身砌筑：21天
· 墙背回填：10天
· 排水系统施工：7天
· 勾缝及养护：10天
· 竣工验收：5天
6.2 进度保证措施
1. 资源保障：提前储备足够的材料和设备，确保施工连续性，高峰期材料储备量不少于15天用量。
2. 进度控制：每周召开进度例会，分析进度偏差原因，采取纠偏措施；每月进行进度考核，与绩效挂钩。
3. 技术保障：优化施工方案，采用先进施工技术，缩短工序间隔时间，基础与墙身砌筑采用平行作业方式。
6.3 进度监测与调整
1. 监测方法：采用前锋线法进行进度监测，每周绘制实际进度前锋线，与计划进度对比，分析偏差情况。
2. 调整措施：当实际进度滞后计划5%以上时，采取增加资源投入、延长作业时间、优化施工顺序等措施进行调整，确保总工期不变。
七、验收标准与流程
7.1 验收标准
1. 基础工程：
o 基底承载力：≥250kPa（静载试验检测）
o 轴线位移：±30mm（全站仪检测）
o 截面尺寸：±50mm（钢尺量测）
2. 墙身工程：
o 墙面垂直度：0.5%H（H为墙高）
o 表面平整度：20mm/2m（靠尺检测）
o 砂浆强度：≥设计值（试块抗压试验）
3. 排水系统：
o 泄水孔坡度：≥5%（水准仪检测）
o 截水沟断面尺寸：±30mm（钢尺量测）
o 排水通畅性：无堵塞（通水试验）
7.2 验收流程
1. 分项工程验收：每个分项工程完成后，施工单位自检合格后报监理工程师验收，验收合格签署验收记录。
2. 分部工程验收：各分项工程验收合格后进行分部工程验收，由监理工程师组织，施工单位、设计单位参加。
3. 竣工验收：工程全部完成后，由建设单位组织竣工验收，验收组成员包括建设、勘察、设计、施工、监理等单位代表，验收合格后签署竣工验收报告。
本方案未尽事宜，应严格按照设计文件及现行国家规范标准执行。施工过程中如遇特殊情况，需及时与设计单位、监理工程师沟通，共同研究解决措施，确保工程质量和安全。
