色谱法概述.ppt

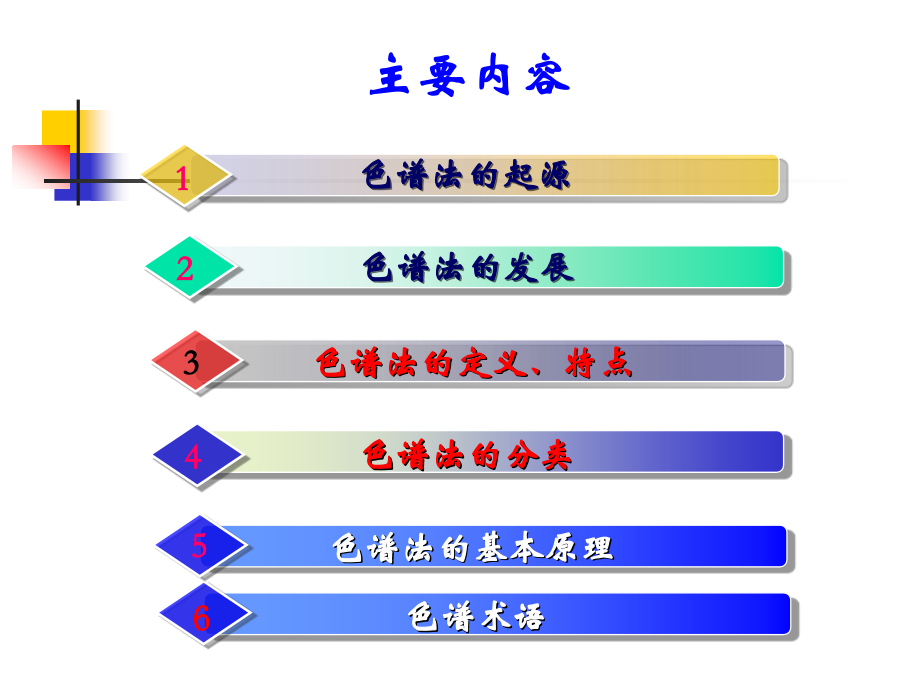

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,色 谱 法 概 述,主要内容,1,2,3,4,色谱法的分类,色谱法的发展,色谱法的起源,色谱法的定义、特点,色谱法的基本原理,5,6,色谱术语,研究植物叶子的组成时，他将植物色素的石油醚浸取液通过填充有碳酸钙的直立玻璃管，再用纯净的石油醚自上而下淋洗，随着淋洗的进行，发现,不同色素向下移动的速度不同,，最后色素中,各组分互相分离,，,形成不同颜色的谱带,。,一、色谱法的起源,1906,年,由俄国植物学家,Tswett,创立,色谱柱,流动相,固定相,石油醚,色谱原型装置,玻璃管,碳酸钙,谱带,二、色谱法的发展,色谱方法的发展,色谱理论的发展,1.,色谱方法的发展,1968,年前后 高效液相色谱法,1975,年 离子色谱法,80,年代初 超临界流体色谱法,80,年代中后期 毛细管电泳法,90,年代后期 毛细管电色谱法,目前,胶囊色谱、手性分离色谱、高分辨色谱、多维色谱,1935,年,离子交换柱色谱法,1941,年,液液分配柱色谱法,1944,年,纸色谱法,1952,年 气相色谱法,1956,年 薄层色谱法,1959,年 凝胶柱色谱法,2.,色谱理论的发展,在各种色谱方法建立的同时，色谱理论也逐步发展和成熟起来。主要有,:,塔板理论,速率理论,气相色谱发展初期，,Martin,等人,借助分馏中的塔板概念，把色谱柱设想为由许多塔板组成的分馏塔，把色谱分离过程比拟作分馏过程，提出了表达柱效能模式的塔板理论。,0,1,2,3,4,5,L,H,色谱柱,V,（,1,）,塔板理论,L:,色谱柱柱长,;,H:,理论塔板高度,;,V,：样品体积,气相色谱兴起之后，科学家们在实际研究中发现得到的色谱峰往往是展宽的图形，塔板理论无法解释这种现象。为此，荷兰学者,Van,Deemter,等人于,1956,年提出了速率理论。,该理论吸收了塔板理论中理论塔板高度的概念，并同时考虑影响理论塔板高度的动力学因素,（涡流扩散、分子扩散、传质阻力、载气流速等,），,研究色谱分离过程中的动力学因素对峰展宽的影响,，,对色谱分离条件的选择具有指导意义,。,速率理论为气相色谱法的实践提供了理论指导，同时为高效液相色谱法的创建提供了启迪和依据。,（,2,）,速率理论,气相色谱,高效液相色谱,高效凝胶色谱,毛细管电泳,经过一个世纪的发展，色谱法无论是在理论上、方法上、设备上及文献资料上都已经成熟了；已被广泛应用于医药卫生、食品、环境、材料、化工、农业及生命科学等各个领域，成为分离分析多组分混合物的极为重要的研究手段。,色谱法（,Chromatography,）又叫色层法或层析法，是一种,分离分析技术,，,是分离分析多组分混合物质的极有效的物理及,物理化学分析方法,；,是以试样中各组分与固定相和流动相之间的相互,作用力,（如吸附、分配、离子交换、排阻、亲和等作用力）,的差异,为依据而建立起来的,各种分离分析方法,。,三、色谱法的定义、特点,1,、色谱法的定义,固定不动的一相，称为,固定相,，,可以是固体或液体。,携带试样混合物流过固定相的流体称为,流动相,，,可以是气体、液体或超临界流体。,内有固定相，用以分离混合物的柱管称为,色谱柱,。,几个概念,气相毛细管柱,液相柱,凝胶色谱柱,2,、色谱法的特点,分离效率高,分析速度快,灵敏度高,样品用量少,选择性好,多组分同时分析,分离和测定同时完成,应用广泛,易于自动化,四、色谱法的分类,按流动相和固定相的状态分类,按固定相的操作方式分类,按色谱过程的分离机制分类,从色谱法的发展知，各种类型的色谱法很多，可从不同的角度对其进行分类。主要有以下三种：,1,、按流动相和固定相的状态分类,随着色谱工作的发展，通过化学反应将固定液键合到载体表面，这种采用化学键合固定相的色谱法称为,键合相色谱法,(,4,),流动相 固定相 类 型,液体 固体 液,-,固色谱,液体 液体 液,-,液色谱,气体 固体 气,-,固色谱,气体 液体 气,-,液色谱,液相色谱,LC,气相色谱,GC,(,1,),(,2,),(,3,),SFC,超临界流体色谱,超临界流体,2,、按固定相的操作形式分类,柱色谱,平面色谱,固定相装在管柱内,固定相呈平面状,填充柱色谱,毛细管柱色谱,按照管柱的粗细和固定相的填充方式,高分子薄膜色谱,薄层色谱,纸色谱,按平面材料的不同,柱色谱法,：将固定相装在一金属或玻璃柱中或是将固定相附着在毛细管内壁上做成色谱柱，试样从柱头到柱尾沿一个方向移动而进行分离的色谱法。,纸色谱法,：利用滤纸作固定液的载体，把试样点在滤纸上，然后用溶剂展开，各组分在滤纸的不同位置以斑点形式显现，根据滤纸上斑点位置及大小进行定性和定量分析。,以吸附水分的滤纸作固定相,薄层色谱法,：,将适当粒度的吸附剂作为固定相涂布在平板上形成薄层，然后用与纸色谱法类似的方法操作以达到分离目的。,以涂敷在玻璃板上的吸附剂作固定相,3,、按色谱过程的分离机制分类,吸附色谱法,分配色谱法,离子交换色谱法,尺寸排阻色谱法,亲和色谱法,生物色谱法,（,1,）,吸附色谱法：,用固体吸附剂作固定相，根据样品中,不同组分在吸附剂上的物理吸附性能的差异,进行分离。如气固色谱法、液固色谱法。,（,2,）分配色谱法：,用液体做固定相，根据,不同组分在固定相（液体）和流动相之间分配系数的不同,进行分离。如气液色谱法、液液色谱法。,（,3,）离子交换色谱法：,固定相是离子交换剂，依据离子型化合物中,各离子组分与离子交换剂,上表面带电荷基团进行可逆性,离子交换能力的差别,进行分离。,（,4,）尺寸排阻色谱法：,又叫凝胶色谱法或空间排阻色谱法，,用多孔性凝胶作固定相，根据,不同大小的组分分子在多孔性凝胶中的选择性渗透,进行分离。,（,5,）亲和色谱法：,以在不同基体上键合多种不同特征的配体作固定相（称固定化分子），,根据不同组分与固定相的高专属性亲和力,进行分离。,（,6,）生物色谱法：,采用各种具有生物活性的材料（例如：酶、载体蛋白、细胞膜、活细胞等）作固定相，,利用固定相与各种生物活性物质的选择性结合,进行分离,。,色谱法的简单分类,色谱法,气相色谱法,液相色谱法,超临界流体色谱法,填充柱色谱法,毛细管柱色谱法,平面色谱法,柱色谱法,经典液相柱色谱法,高效液相色谱法,薄层色谱法,纸色谱法,高分子薄膜色谱法,色谱过程 色谱图,五、色谱法的基本原理,在色谱分离过程中，当流动相携带试样对固定相做相对运动时，由于试样中各组分在固定相和流动相之间的,作用力,（如吸附力、溶解力、离子交换力、分子排阻力和其他亲和力等）,存在微小差别,，,使得不同组分被流动相运载移动的,速率不同,，,产生,差速迁移,，,使得结构和性质有微小差别的不同组分按先后次序从固定相中流出而分离开来。,差速迁移,是色谱分离的基础。,下面以吸附柱色谱法为例来学习色谱分离的过程和原理。,3.,固定相,1.,试样,2.,流动相,.,.,4.,色谱柱,图,17-1,色谱分离过程示意图,组分,A,比组分,B,先从色谱柱中流出，原因是什么？,组分,A,和,B,结构和性质的不同导致它们与固定相的作用力不同,组分,A,与固定相的吸附作用力弱，随流动相迁移的速率快，先流出色谱柱；组分,B,与固定相的吸附作用力强，随流动相迁移的速率慢，后流出色谱柱。,色谱分离过程,在吸附柱色谱法中，固定相是固体吸附剂，吸附剂对不同的组分表现出程度不同的吸附能力。待分离的组分随流动相通过吸附剂时，由于,吸附剂对不同组分有不同的吸附力,，,使得不同组分随流动相迁移运载的,速率不同,，,产生,差速迁移,，,最后使得不同组分按先后次序流出色谱柱，实现,分离,。,吸附,解吸附,再吸附,再解吸附,反复多次,吸附,-,解吸附,分离,差速迁移,吸附能力弱的组分先流出，,吸附能力强的组分后流出。,各组分在结构和性质上的差异,微小差异积累,较大差异,作用力的差异,在,吸附柱色谱法,的整个分离过程中，始终贯穿着吸附剂对被分离组分的,吸附与解吸附作用,。吸附剂对不同的组分有不同的吸附能力，使得各组分在吸附剂上滞留的时间不同，随流动相运动的速率不同而分离开来。分离过程是一个,吸附,-,解吸附,（脱附）的,平衡,过程。,根据吸附柱色谱法的分离过程和原理可以推断其他各种类型的色谱方法的分离过程和原理。,色谱分离过程的本质,是待分离的组分在固定相和流动相之间分配平衡的过程，不同组分在两相之间的分配不同，使得各组分随流动相迁移的速度不相同，随着流动相的运动，混合物中的不同组分在固定相上相互分离。简言之，,色谱分离过程就,是,试样中的各组分在色谱柱内两相（固定相和流动相）间进行,多次,“,分配,”,的过程。,由吸附柱色谱法知：色谱法利用不同组分在不同相态（固定相和流动相）中的选择性分配，以流动相对固定相中的混合物进行洗脱，混合物中不同的物质会以不同的速度沿固定相移动，最终达到分离的效果。,色谱法的基本原理,是基于混合物中的各组分在固定相和流动相之间的作用力差异、平衡分配的差异。,综上所述，,色谱法是,利用混合物中各组分在两相（固定相和流动相）中吸附、分配、离子交换、亲和力、分子尺寸等的差异，使固定相对各组分的保留作用不同，产生差速迁移而进行分离的方法。,六、色谱流出曲线及有关术语,色谱流出曲线和色谱峰,基线,峰高,保留值,区域宽度,分配系数,分配比,分离度,试样中各组分经色谱柱分离后，按先后次序经过检测器时，检测器就将流动相中各组分浓度的变化转变为相应的电信号，由记录仪所记录下的,信号,时间曲线,或,信号,流动相体积,曲线，称为,色谱流出曲线,，或,色谱图。,流出曲线,：色谱仪记录器记录的电信号强度对,t,作图所绘制的曲线。,色谱峰,：曲线上突出的部分。,基线,：色谱柱中,仅有流动相通过,时，检测器响应的信号记录，通常与横轴平行。基线反应检测器的噪音随时间的变化，稳定的基线应当是一条直线。,色谱峰,基线,峰高,（,h,）：色谱峰顶点与基线之间的垂直距离。,峰面积,（,A,）：色谱峰所包围的面积。,色谱峰区域宽度,：描述色谱流出曲线的另一个重要参数，用来量度色谱分离的效率，反映柱效的高低。,区域宽度的三表示形式,标准偏差,：,0.607,倍峰高处色谱峰宽的一半,半峰宽,W,1/2,：峰高一半处对应的峰宽,峰底宽度,W,：峰两侧拐点上切线在基线上的截距,三者关系：,W=4=1.699 W,1/2,保留值,死时间,保留时间,调整保留时间,死体积,保留体积,调整保留体积,相对保留值,t,V,保留时间,t,R,：组分通过色谱柱所需的时间,死时间,t,0,：不被保留的组分从进样到色谱峰最大值出现的时间,调整保留时间,t,R,：扣除死时间后的保留时间,t,R,t,R,t,0,死体积,V,M,：指,惰性组分,从进样开始到柱后出现,浓度极大点,时,所通过的流动相体积,；指从进样器到柱后出口未被固定相所占据的一切空间。可由死时间与流动相流速,F,c,(mL,/min),计算：,V,M,=,t,M,F,c,保留体积,：从进样至被测组分出现最大浓度时流动相通过的体积，,V,R,。,调整保留体积,V,R,：某组分的保留体积扣除死体积，称为该组分的调整保留体积。,相对保留值,i.s,：某组分的,调整保留值,与另一,基准物,的,调整保留值之比,。,注意：相对保留值不是两个组分保留时间或保留体积之比；而是,调整保留时间,或,调整保留体积,之比。,分配系数,（,partion,factor,）,K,组分在固定相和流动相间发生的吸附、脱附，或溶解、挥发的过程叫做,分配过程。,在一定温度下，,组分在两相间,分配达到,平衡时的浓度（单位：,g/,mL,）,比,，称为,分配系数,，用,K,表示，即：,分配系数是色谱分离的依据。,分配系数,K,的讨论,一定温度下，组分的分配系数,K,越大,，,出峰越慢,；,试样一定时，,K,主要取决于固定相性质；,每个组份在各种固定相上的分配系数,K,不同,；,选择适宜的固定相可改善分离效果；,试样中的各组分具有不同的,K,值是分离的基础,；,某组分的,K,=0,时，即不被固定相保留，最先流出。,分配比,（,partion,radio）,k,在实际工作中，也常用分配比来表征色谱分配平衡过程。分配比是,指在一定温度下，组分在两相间分配达到平衡时的质量比,：,分配比也称：,容量因子(,capacity factor)；,容量比(,capacity factor)；,1.分配系数与分配比都是与组分及固定相的热力学性质有关的常数，随分离柱温度、柱压的改变而变化。,2.分配系数与分配比都是衡量色谱柱对组分保留能力的参数，数值越大，该组分的保留时间越长。,3.分配比可以由实验测得。,分离度,:相邻两色谱峰保留值之差与两组分色谱峰底宽度平均值之比，用,R,表示。,分离度,t,R(1),、t,R(2),分别为组分1和组分2的保留时间，,w,1,、w,2,分别为相应组分色谱峰的峰底宽度，与保留值的单位相同。,根据色谱峰的个数判断样品所含组分的最少个数；,色谱峰两峰间的距离，是评价固定相和流动相选择是否合适的依据；,色谱峰的保留值及其区域宽度，是评价色谱柱分离效能的依据；,根据色谱峰的保留值（或位置）进行定性分析。,根据色谱峰下的面积或峰高进行定量分析。,色谱流出曲线上的重要信息,七、反相色谱法,RPC,reversed-phase chromatography,反相色谱法,:,包含了任何一种使用非极性固定相的色谱学方法。,“反相”这个词有其历史背景。,70,年代，大多数液相色谱是在,未修饰,的,氧化硅或氧化铝,上完成的，他们表面的化学性质是亲水性的，对极性化合物具有更强的亲和力，因此叫做“,正相,”色谱。,若采用烷基链共价键合到支持表面上，则会倒换洗脱顺序。反相色谱法中，,极性化合物先被洗脱,出来，而,非极性化合物被保持,住，因为它们亲和于反相表面。,高效液相色谱法包括,正相,高效液相色谱法和,反相,高效液相色谱法。,正相高效液相色谱法,：流动相的极性,固定相的极性，也就是以极性键合相为固定相（常以氨基、氰基键合相等作为固定相）。,反相高效液相色谱法,：流动相的极性,固定相的极性，也就是以非极性键合相为固定相（常以十八硅烷,C,18,、辛烷,C,8,、甲基,C,1,、苯基等作为固定相）。,在其他色谱方法中所使用的所有数学与试验研究在反相色谱中亦适用（例如色谱分辨率与柱长成正比）。如今，,反相柱色谱法在分析型液相色谱中占绝大多数比例,。,同一根柱子，可能是正相，也可能是反相,，例如安捷伦,ZORBAX CN,柱，用正己烷,-,异丙醇作流动相就是正相,HPLC,，用水,-,甲醇,/,乙腈就是反相,HPLC,。,注意,HPLC,法：,以气相色谱为基础，在经典液相,色谱实验和技术基础上建立的一种液相色谱法,八、高效液相色谱法,HPLC,与经典,LC,区别,主要区别：固定相差别，输液设备和检测手段,1,贮液罐（滤棒，可滤去颗粒状物质）,2,高压泵（输液泵）,3,进样装置,4,色谱柱,分离,5,检测器,分析,6,废液出口或组分收集器,7,记录装置,液相色谱仪的原理,由于样品溶液中的,各组分的性质不同,，导致它们在两相中,具有不同的分配系数,，在两相中作相对运动时，经过反复多次的吸附,-,解吸的分配过程，各组分在,移动速度上产生较大的差别,，,被分离成单个组分依次从色谱柱内流出,，通过,检测器,时，,样品浓度被转换成电信号,传送到,记录仪,，数据以,图谱,形式打印出来。,储液器,中的,流动相,被,高压泵,打入系统，样品溶液经,进样器,进入流动相，,被流动相载入色谱柱,(,固定相,),内。,1,经典,LC,：,仅做为一种分离手段,柱内径,13cm,，,固定相粒径,100m,且不均匀,常压输送流动相,柱效低（,H,，,n,）,分析周期长,无法在线检测,2,HPLC,：,分离和分析,柱内径,26mm,，,固定相粒径,10m,（,球形，匀浆装柱）,高压输送流动相,柱效高（,H,，,n,）,分析时间大大缩短,可以在线检测,HPLC,与经典,LC,区别,1.,分析对象,溶解后能制成溶液的样品,不受样品挥发性和热稳定性的限制,分子量大、难气化、热稳定性差及高分子,和离子型样品均可检测,用途广泛，占有机物的,80%,2,流动相,流动相为,液体,流动相与组分间有亲合作用力，为提高柱的选择性、,改善分离度增加了因素，对分离起很大作用,流动相种类较多，选择余地广,流动相极性和,pH,值的选择也对分离起到重要作用,选用不同比例的两种或两种以上液体作为流动相,可以增大分离选择性,3,操作条件,室温；高压（液体粘度大，峰展宽小）,下列三个化合物用硅胶吸附色谱分离，以石油醚,-,乙酸乙酯（,95,：,5,）洗脱，判断三者流出色谱柱的先后顺序。,例题,A,B,C,CH,3,O,OH,硅胶层析法,的分离原理是根据物质在硅胶上的吸附力不同而得到分离。一般，极性大，易吸附；极性弱，难吸附。整个层析过程即是吸附、解吸附、再吸附、再解吸附过程。,烃,酮,醇,Si,O,Si,H,O,H,O,O,Si,H,O,O,Si,H,O,硅胶（,SiO,2,xH,2,O,）是由硅醇基和许多化合物形成氢键而具有一定的吸附作用，是通过对混合物质中不同成分的吸附保留时间的差异达到分离提纯的目的。,答案,：,C,B,A,色谱法的定义,色谱法的特点,色谱法的分类,色谱法的分离过程,色谱法的基本原理,应掌握的内容,（,重点，难点,）,1.,根据色谱分离的机理，色谱法可分为哪几类？,2.,什么是色谱法？色谱分离的基础是什么？,作 业,1,试按流动相和固定相的不同将色谱法分类。,2,简单说明色谱法的分离过程和基本原理。,思考题,谢谢！,
