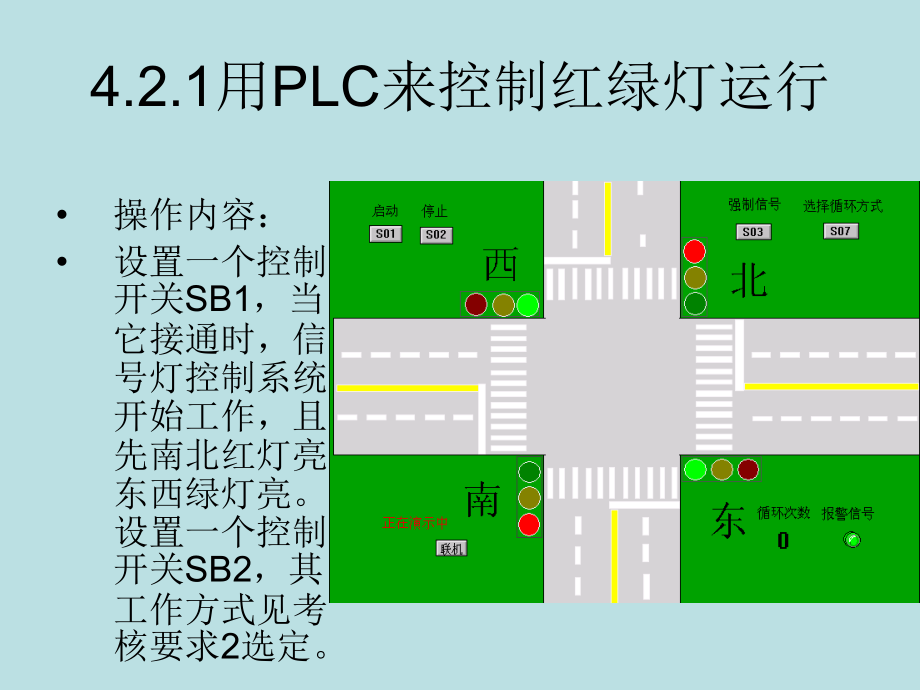

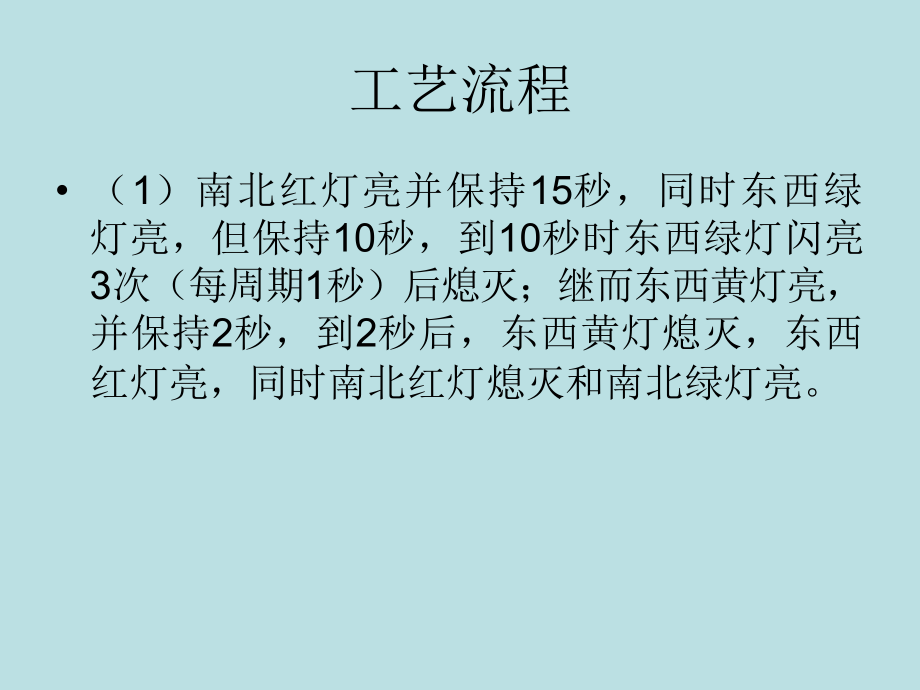

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,4.2.1,用,PLC,来控制红绿灯运行,操作内容：,设置一个控制开关,SB1,，当它接通时，信号灯控制系统开始工作，且先南北红灯亮，东西绿灯亮。设置一个控制开关,SB2,，其工作方式见考核要求,2,选定。,工艺流程,（,1,）南北红灯亮并保持,15,秒，同时东西绿灯亮，但保持,10,秒，到,10,秒时东西绿灯闪亮,3,次（每周期,1,秒）后熄灭；继而东西黄灯亮，并保持,2,秒，到,2,秒后，东西黄灯熄灭，东西红灯亮，同时南北红灯熄灭和南北绿灯亮。,（,2,）东西红灯亮并保持,10,秒。同时南北绿灯亮，但保持,5,秒，到,5,秒时南北绿灯闪亮,3,次（每周期,1,秒）后熄灭；继而南北黄灯亮，并保持,2,秒，到,2,秒后，南北黄灯熄灭，南北红灯亮，同时东西红灯熄灭和东西绿灯亮。,（,3,）上述过程作一次循环；当强制按钮,SB3,接通时，南北黄灯和东西黄灯同时亮，并不断闪亮（每周期,2,秒）；同时将控制台指示灯点亮并关闭信号灯控制系统。控制台指示灯及强制闪烁的黄灯在下一次启动时熄灭。,控制要求,按启动按钮后，红绿灯连续循环，按停止按钮,SB2,红绿灯立即停止；当再按启动按钮,SB1,红绿灯重新运行；,输入输出端口配置,输入设备,输入端口编号,接考核箱对应端口,启动按钮,SB1,X00,SB1,停止按钮,SB2,X01,SB2,强制按钮,SB3,X03,SB3,输出设备,输出端口编号,接考核箱对应端口,南北红灯,Y00,H01,东西绿灯,Y01,H02,东西黄灯,Y02,H03,东西红灯,Y03,H04,南北绿灯,Y04,H05,南北黄灯,Y05,H06,控制台指示灯,Y06,H07,操作要求,按工艺要求画出控制流程图；,写出梯形图程序或语句程序（考生自选其一）；,用,FX2,系列,PLC,简易编程器或计算机软件进行程序输入；,在考核箱上接线，用电脑软件模拟仿真进行调试；,按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。在规定的时间内不得延时；,南北黄灯,Y5,南北绿灯,Y4,东西红灯,Y3,东西黄灯,Y2,东西绿灯,Y1,南北红灯,Y0,S20,S21,S22,S23,S24,S25,5s,2s,3s,10s,2s,3s,Y0,Y5,Y4,Y1,Y2,Y3,Y1,Y2,Y3,Y0,Y5,Y4,
