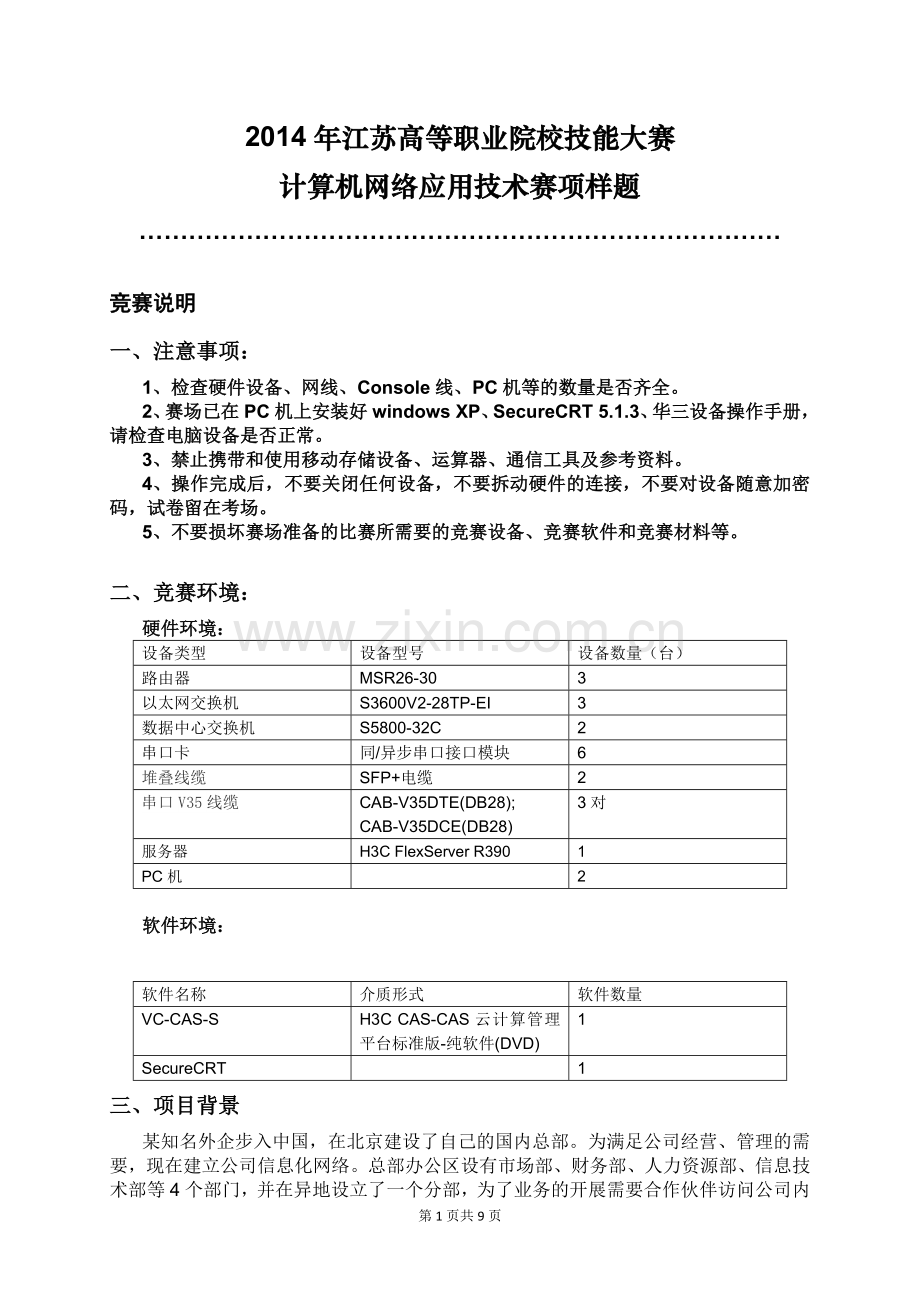

2014年江苏高等职业院校技能大赛
计算机网络应用技术赛项样题
……………………………………………………………………

竞赛说明
一、注意事项：
1、检查硬件设备、网线、Console线、PC机等的数量是否齐全。
2、赛场已在PC机上安装好windows XP、SecureCRT 5.1.3、华三设备操作手册，请检查电脑设备是否正常。
3、禁止携带和使用移动存储设备、运算器、通信工具及参考资料。
4、操作完成后，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加密码，试卷留在考场。
5、不要损坏赛场准备的比赛所需要的竞赛设备、竞赛软件和竞赛材料等。

二、竞赛环境：
硬件环境：
设备类型
设备型号
设备数量（台）
路由器
MSR26-30
3
以太网交换机
S3600V2-28TP-EI
3
数据中心交换机
S5800-32C
2
串口卡
同/异步串口接口模块
6
堆叠线缆
SFP+电缆
2
串口V35线缆
CAB-V35DTE(DB28); CAB-V35DCE(DB28)
3对
服务器
H3C FlexServer R390
1
PC机

2

软件环境：
软件名称
介质形式
软件数量
VC-CAS-S
H3C CAS-CAS云计算管理平台标准版-纯软件(DVD)
1
SecureCRT

1
三、项目背景
某知名外企步入中国，在北京建设了自己的国内总部。为满足公司经营、管理的需要，现在建立公司信息化网络。总部办公区设有市场部、财务部、人力资源部、信息技术部等4个部门，并在异地设立了一个分部，为了业务的开展需要合作伙伴访问公司内部服务器。
公司规模在2013年快速发展，业务数据量和公司访问量增长量巨大。为了更好管理数据，提供服务，公司决定建立自己的小型数据中心，以达到快速、可靠交换数据的目的。
为适应公司业务需求，2014年购入服务器并建立自己的云计算平台。
四、竞赛拓扑：

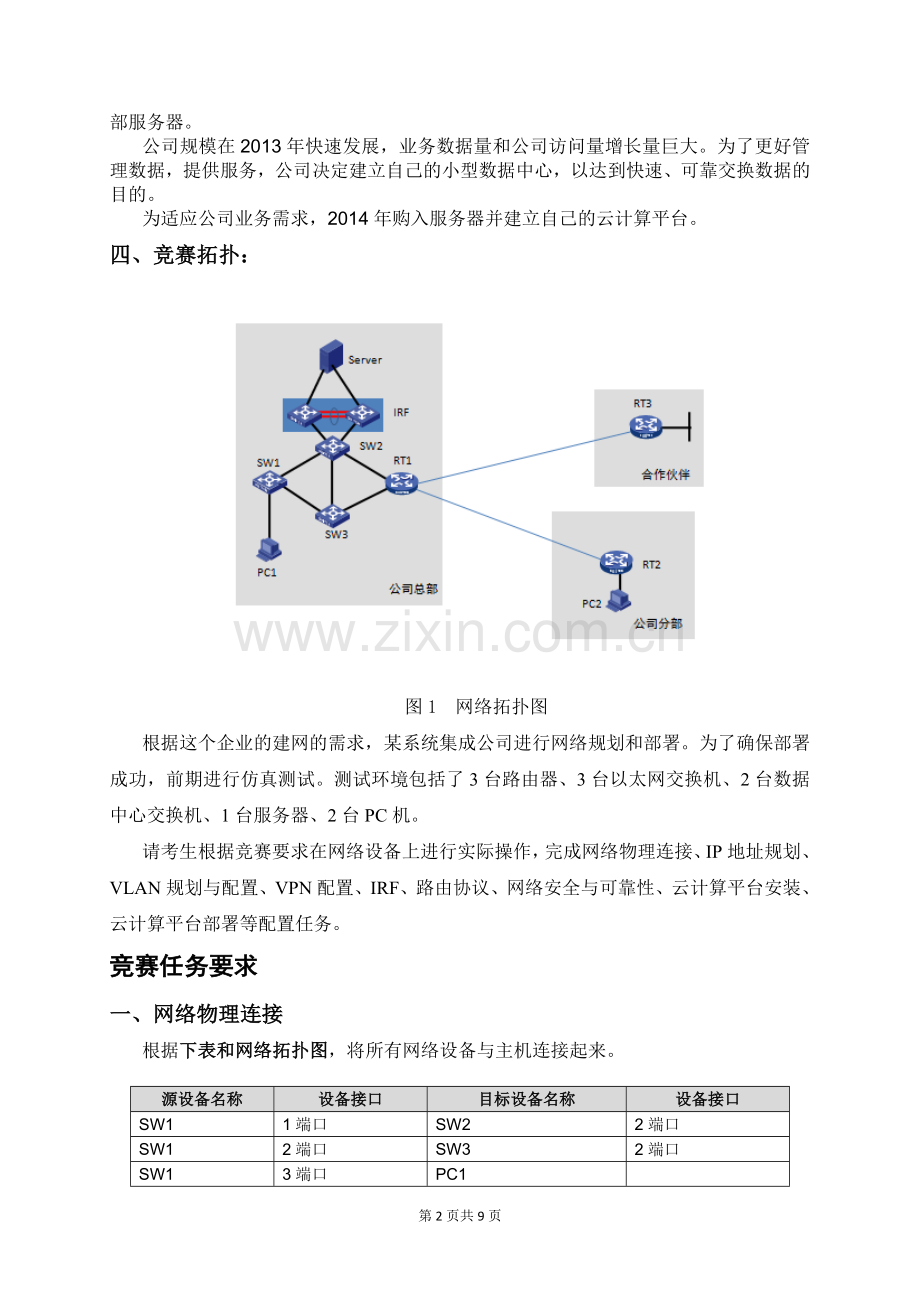

图1 网络拓扑图
根据这个企业的建网的需求，某系统集成公司进行网络规划和部署。为了确保部署成功，前期进行仿真测试。测试环境包括了3台路由器、3台以太网交换机、2台数据中心交换机、1台服务器、2台PC机。
请考生根据竞赛要求在网络设备上进行实际操作，完成网络物理连接、IP地址规划、VLAN规划与配置、VPN配置、IRF、路由协议、网络安全与可靠性、云计算平台安装、云计算平台部署等配置任务。
竞赛任务要求
一、网络物理连接
根据下表和网络拓扑图，将所有网络设备与主机连接起来。

源设备名称
设备接口
目标设备名称
设备接口
SW1
1端口
SW2
2端口
SW1
2端口
SW3
2端口
SW1
3端口
PC1

SW2
1端口
RT1
以太网0端口
SW2
3端口
SW3
3端口
SW2
23端口
IRF-SW1
23端口
SW2
24端口
IRF-SW2
24端口
IRF-SW1
1端口
Server（第1块网卡）

IRF-SW2
1端口
Server（第2块网卡）

SW3
1端口
RT1
以太网1端口
RT1
串口2/0端口
RT2
串口2/0端口
RT1
串口3/0端口
RT3
串口2/0端口
RT2
以太网0端口
PC2

二、网络设备配置
1、 网络设备基本配置
根据下表为网络设备配置主机名：
设备名称
配置主机名（Sysname名）
说明
SW1
SW1
总部二层交换机
SW2
SW2
总部三层交换机
SW3
SW3
总部三层交换机
IRF-SW1
IRF-SW2
IRF
总部数据中心交换机
RT1
RT1
总部路由器
RT2
RT2
分部路由器
RT3
RT3
合作伙伴路由器
2、 虚拟化配置
数据中心交换机需要实现虚拟化。交换机是H3C的5800系列交换机，所支持的虚拟化技术为IRF。
在2台交换机上启用IRF，要求为环形堆叠，IRF Domain值为10。
3、 链路可靠性配置
1. 广域网链路可靠性。RT1与RT2、RT1与RT3使用广域网串口线连接，使用PPP 协议。为了安全起见，使用双向CHAP验证（用户名+密码的方式），验证口令为123456。
2. 链路聚合。数据中心交换机与SW2、数据中心交换机到服务器的互连链路间采用动态链路聚合方式。
4、 VLAN配置
为了减少广播，需要规划VLAN。具体要求如下：
1. 所有交换机间均采用Trunk链路互连，要求配置合理，不允许不必要的VLAN通过。
2. 根据下表，在二层交换机上完成VLAN配置和端口分配。
VLAN编号
VLAN名称
说明
端口分配
VLAN10
Marketing
市场部
SW1、IRF-SW1、IRF-SW2上的5~8端口
VLAN20
Finance
财务部
SW1、IRF-SW1、IRF-SW2上的9~12端口
VLAN30
HR
人力资源部
SW1、IRF-SW1、IRF-SW2上的13~16端口
VLAN100
IT
信息技术部
SW1、IRF-SW1、IRF-SW2上的17~20端口
VLAN400
Server
服务器区
IRF-SW1、IRF-SW2上的1~ 4端口
3. 三层交换机与路由器间不建议采用VLAN-Interface接口互连，直接采用三层模式互连。
5、 IP地址规划与配置
北京总部办公区各部门以及公司分部信息点分布如下：
部门
信息点
市场部
100
财务部
40
人力资源部
17
信息技术部
13
公司分部
30
由于公网地址紧张，所以只能在公司的总部和分部使用私网地址。计划使用10.0.0.0/23地址段。规划的结果如下：
区域
IP地址段
网关
市场部
10.0.0.0/25
10.0.0.126
财务部
10.0.0.128/26
10.0.0.190
人力资源部
10.0.0.192/27
10.0.0.222
信息技术部
10.0.0.224/28
10.0.0.238
服务器区
10.0.1.96/28
10.0.1.110
公司分部
10.0.1.0/27
10.0.1.30
公司总部放置和维护1台物理服务器，通过虚拟化后成为2台服务器，给用户提供服务。所规划的服务器IP地址如下：
设备
IP地址
网关
Server（物理设备）
10.0.1.100/28
10.0.1.110
Server 1
10.0.1.101/28
10.0.1.110
Server 2
10.0.1.102/28
10.0.1.110
为了给合作伙伴提供服务，计划使用静态NAT技术将服务器IP地址向公网发布。公司从ISP处申请到的公网IP地址为100.0.0.1－100.0.0.15 。规划的服务器私网地址与公网地址映射关系如下：
设备名称
私网地址
公网地址
Server 1
10.0.1.101/28
100.0.0.1
Server 2
10.0.1.102/28
100.0.0.2
为了维护管理方便，计划给公司内所有三层网络设备配置LoopBack地址，要求使用32位掩码。所规划的LoopBack地址如下所示：
设备
IP地址
RT1的LoopBack0地址
9.9.9.1
SW2的LoopBack0地址
9.9.9.2
SW3的LoopBack0地址
9.9.9.3
RT2的LoopBack0地址
9.9.9.4
此外，路由器间通过公网连接，其IP地址情况如下表所示：
设备
IP地址
RT1－RT2
202.0.1.0/30
RT1－RT3
202.0.2.0/30
公司内部设备间互连地址使用172.16.0.0/24网段，并使用30位掩码。如下表所示：
设备
IP地址
说明
SW2－RT1
172.16.0.0/30

SW3－RT1
172.16.0.4/30

根据以上说明，请在设备上进行相关配置。
6、 路由配置
路由器间连接属于公网部分，使用静态路由。公司总部网络使用OSPF协议，分部使用静态路由，整体达到互连互通。
OSPF协议配置具体要求如下：
1. 总部网络配置为OSPF的骨干区域；
2. 在RT1上配置去往分部的静态路由，并引入到OSPF中；
3. 配置OSPF Hello报文的发送时间为1S；
4. 配置OSPF进行SPF计算的时间间隔最小值为100ms；
5. 公司内部网络（包括公司分部）的所有网络设备均将Loopback地址发布。
7、 STP及VRRP
在交换机SW1、SW2、SW3上配置MSTP防止二层环路；在三层交换机SW2和SW3上配置VRRP，实现主机的网关冗余。要求如下：
1. 在正常情况下，部门内主机的数据流经由三层交换机SW2àRT1转发（不允许经由SW3转发）；当SW2的上行链路发生故障时，主机的数据流切换到经SW3àRT1转发；故障恢复后，主机的数据流又能够切换回去。
2. 其中各VRRP组中高优先级设置为120，低优先级设置为100。
8、 高可靠性
为了增强网络的可靠性以适应数据中心快速收敛要求，要求相关设备上实现如下配置：
1. DLDP。要求数据中心交换机与SW2的互连链路间使能DLDP协议，以防止由于单向链路引发的设备不能正常收发数据的情况。
2. 链路聚合。要求链路聚合配置为动态（Dynamic）聚合组。
3. VRRP监视功能。VRRP组中的Master设备配置监视上行链路功能，并和BFD配合，要求上行链路故障时，VRRP切换时间小于1S。
9、 网络地址转换规划与配置
在RT1上配置NAT。要求内网的所有私有地址（网络设备除外）均可经地址转换(使用地址池方式)后而访问公网。内网用户访问公网只能使用连接合作伙伴的线路。
公网用户通过静态NAT转换而访问公司内服务器。公网用户只能通过连接合作伙伴的线路访问内部服务器。
合作伙伴通过Easy IP方式的NAT进行地址转换后访问公网。
10、 VPN配置
总部与分部间通过IPSec VPN互访。要求如下：
总部与分部间（RT1－RT2）采用IKE的主模式建立隧道，预共享密钥为123456。报文封装形式是Tunnel模式，安全协议为ESP，加密算法为DES，验证算法为MD5。
11、 设备安全访问设置
为网络设备开启远程登录（TELNET）功能，并按照下表为网络设备配置相应密码。并且只允许信息技术部的工作人员可以通过TELNET访问设备。
设备名称（主机名）
远程登录密码
RT1
000000（明文）
RT2
000000（明文）
SW2
000000（明文）
SW3
000000（明文）
12、 设备配置文件导出
将网络设备配置文件导出。文件名称以“组别－设备名称”来标识，文件类型为TXT文本文档。例如，组别为123456，则文件名称为123456－RT1.txt，123456－SW2.txt等，所有配置文件放置到以考试编号为名称的文件夹中。

三、云计算配置
1、 服务器基础配置，安装CAS
配置iLO口地址，同时添加一个用户名为：admin，密码为：1qaz！QAZ的用户。
通过remote console功能安装CAS。请注意将root用户的密码设置为root。
服务器网络参数如下：
设备
网口类型
IP地址
网关
备注
R390
iLO
192.168.0.101/24

业务网口
10.0.1.100/28
10.0.1.110

2、 配置主机池、集群、主机
添加名为Hostpool的主机池和名为Cluster的集群。并在集群下添加名为Server的主机。
3、 创建虚拟机
在主机的存储池isopool中通过U盘方式上传操作系统iso镜像文件，再创建虚拟机。虚拟机相关参数如下：
虚拟机名称
IP地址
CPU
内存
磁盘容量
Server 1
10.0.1.101/28
2
1024MB
20480 MB
Server 2
10.0.1.102/28
2
1024MB
20480 MB
启动虚拟机，并通过控制台完成操作系统安装。
4、 虚拟机克隆
将虚拟机克隆，生成的虚拟机命名为Server1-clone、Server2-clone。
5、 使用模板部署虚拟机
将虚拟机Server1-clone、Server2-clone转换为模板，模板名称为：Server1-template、Server2-template。
6、 服务器日志保存
在服务器上将日志保存。文件名称以“组别－log”来标识。例如，组别为123456，则文件名称为123456－log。文件放置到以考试编号为名称的文件夹中。
四、提交配置文件
考试完成后，考生需提交网络设备配置文件和服务器日志文件。

组别：机器号： 比赛时间： 离场时间：

学校： 考生姓名：成绩：
