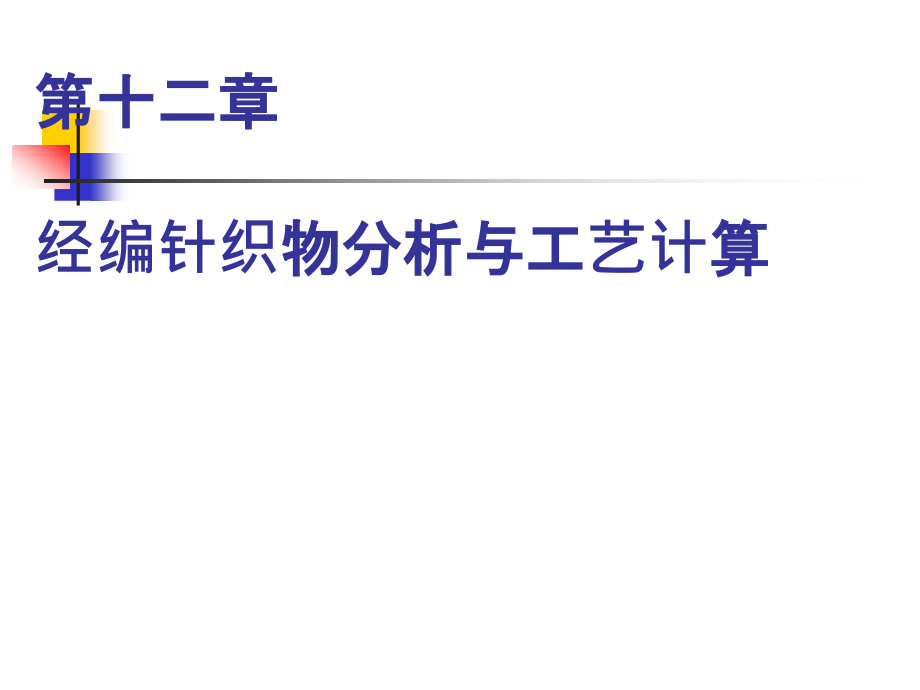

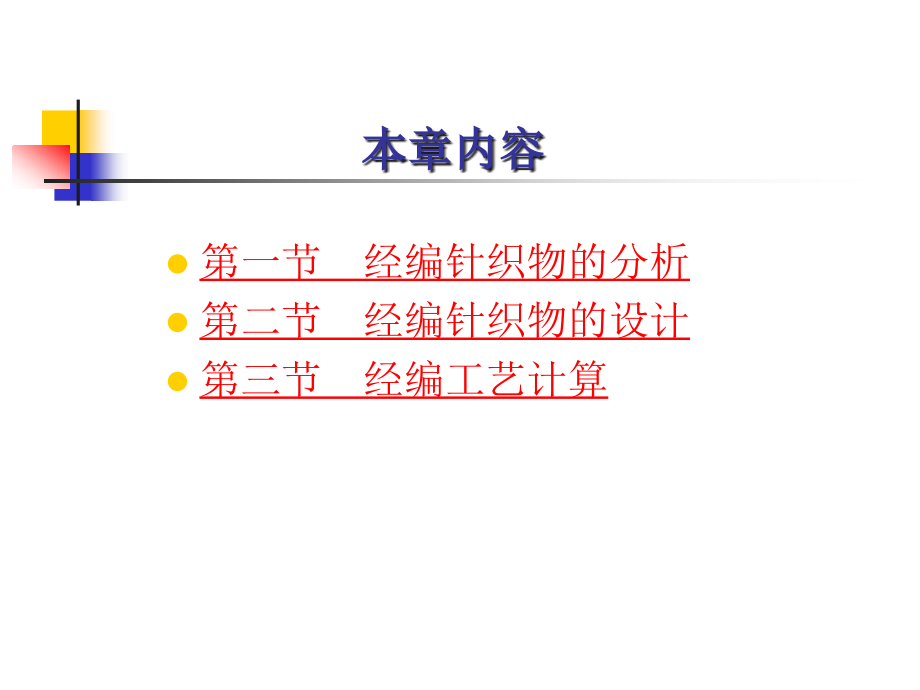

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,1,*,第十二章经编针织物分析与工艺计算,本章内容,第一节经编针织物的分析,第二节经编针织物的设计,第三节经编工艺计算,工艺分析,、眼看手感,通过感官对织物产生初步印象,初步判断机型机号原料及可重组织,、通过一定的手段,(,工具,),分析织物,A.,用照布镜,、,尺子,测量织物的纵密,横密,B.,用电子天平称量织物重量,(/),C.,在放大镜,显微镜下分析织物的梳节数以及每把梳节的组织,穿经,D.,进一步确认原料成份,(,燃烧法,/,溶解法,/,着色法,),E.,数出每种纱线的,F,数,判断原料的粗细,(,例如,40D 12f),第一节 经编针织物的分析,经编织物的设计步骤一般为：,一、明确产品用途,二、选择机器参数,三、选择原料,四、确定花型组织,五、确定后整理工艺,第二节 经编针织物的设计,在经编工艺计算中，一般分三个状态来进行，即机上编织状态，坯布和成品。因为考虑到有些企业有时生产坯布，不做成品。所以对坯布参数也进行计算。下面以表,12-2,为例来说明经编工艺计算方法。,一,花型数据,花型数据包括产品号、组织号、用途、设计人和设计日期等。,二,机器基本参数,其中包括机型、机器幅宽、机号、机器编号、梳栉数（括号中的为使用梳栉数），特殊装置（,EBC,、,EBA,、,EAC,、,EL,、,SU,和压纱板等）和机器传动号等。,三,原料各指标参数,各把梳栉的原料及穿经包括原料粗细（,dtex,）、长丝孔数、纱线种类、加捻方向、纤维长度和细度、纱线特性、颜色和穿经。,第三节 经编工艺计算,四,送经量,所谓送经量是指编织,480,横列（,1,腊克）的织物所用的经纱长度。在设计经编织物时，正确推算各把梳栉的用纱量是非常困难的，正因为如此，实用估算方法便成了一个重要课题。纱线送经量一般采用理论估算。送经量估算参数如所示，这里介绍一个简化的送经量计算公式：,式中：,a,针前横移的针距数；,b,针背横移的针距数；,d,织针的粗细（,mm,），见表,12-3,；,S,机器上圈高（,mm,），,S,=10/cpc,。,T,针距（,mm,），,T,=25.4mm/,E,，,m,花纹循环中的线圈横列数,下面举例说明：,已知：,E,28,，,d,=0.5,，,cpc=20,，组织为：,1-0/1-2/,则：,a,=1,，,b,=1,T,=0.91mm,，,S,=0.5,腊克送经量,=480,（,3.140.5/2.2+20.5+0.91,）,=1293.6 mm/Rack,送经量的估算方法很多，但均为估算，也即是通过任何一种方法计算出的送经量在上机时均需要进行调整，也就是说在上机时应及时根据实际布面情况进行送经量的调整。,五,设计织物密度,密度有纵向密度和横向密度两种。工艺中的密度是上机编织时的纵密，单位为横列,/cm,。纵向密度与产品的用途、平方米克重、原料的粗细有密切关系。这里一般根据经验确定。,六,穿经率,一般可以使用花纹循环内穿经根数表示。,七,送经率,送经率是指不管密度如何，编织一定长度的织物所消耗的经纱长度。可以根据下列公式计算：,八,纱线线密度,纱线线密度一般都用,dtex,表示，如果是弹性纱线，一般已知预牵伸,VS,（,%,），则：,九,单位面积重量的计算,单位面积重量是织物的重要经济指标之一，也是进行工艺设计（如织物组织、原料粗细、机号的选用及染整工艺特别是定型工艺的确定）的依据。首先计算每一把梳栉单位面积重量，然后叠加得到织物的单位面积重量。,式中：,q,i,第,i,把梳栉的单位面积重量；,Y,i,第,i,把梳栉穿经率；,E,i,%,第,i,把梳栉送经率；,D,i,第,i,把梳栉纱线线密度；,G,f,织物的单位面积重量。,当一把梳栉采用不同种类的纱线时，不同的纱线应该分别计算，然后把这些数据加起来就是理论计算的单位面积重量，即机上的单位面积重量。对于一般经编织物,G,f,即为单位面积重量，对于带有纤网或全幅衬纬纱线的经编织物则：,Q,=,G,f,+,G,w,+,G,v,式中：,G,f,成圈梳栉和局部衬纬梳栉的单位面积重量；,G,w,全幅衬纬纱线的单位面积重量；,G,v,纤网的单位面积重量；,当采用全幅衬纬装置时，全幅衬纬纱线重量计算如下：,全幅衬纬纱线单位面积重量,G,w,=,穿经率,Y,纵密（,cpc,）,纱线线密度,dtex/100,（十）产量的计算,机上产量为在机器上编织时织物输出的速度，可以用下式计算：,上述计算方法同样也适合双针床经编机。,第十二章结束，继续请返回目录,
