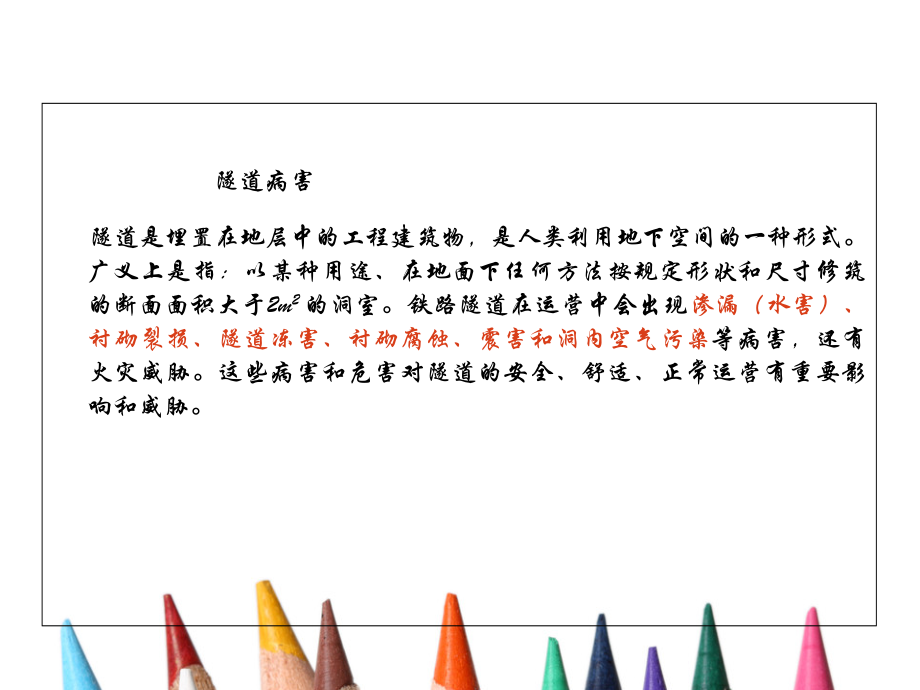

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,铁路隧道病害及处理,隧道病害,隧道是埋置在地层中的工程建筑物，是人类利用地下空间的一种形式。广义上是指：以某种用途、在地面下任何方法按规定形状和尺寸修筑的断面面积大于2m,2,的洞室。铁路隧道在运营中会出现,渗漏（水害）、衬砌裂损、隧道冻害、衬砌腐蚀、震害和洞内空气污染,等病害，还有火灾威胁。这些病害和危害对隧道的安全、舒适、正常运营有重要影响和威胁。,山体滑坡,因偏压造成铁路隧道龟裂,水害成因：,隧道穿过含水的地层,砂类土和漂卵石类含水地层,节理、裂隙发育，含裂隙水的岩层,石灰岩、白云岩等可溶性底层，当有充水的溶槽、溶洞或暗河 等与隧道相连同时。,浅埋隧道段，地表水可沿覆盖层的裂隙、孔洞渗透到隧道内。,隧道衬砌防,水及排水设施不完善,原建隧道衬砌防水、排水设施不全,混凝土衬砌施工质量差，蜂窝、空隙、裂缝多，自身防水能力差。,防水层施工质量不良或材质耐久性差，经使用数年后失效。,混凝土的工作缝、伸缩缝、沉降缝等未做好防水处理。,衬砌变形后，产生的裂缝渗透水。,既有排水设施，如衬砌背后的暗沟、盲沟，无衬砌的辅助坑道、排水孔、暗槽等年久失修阻塞。,常用的整治基本方法,1.适当疏排：,地下水丰富时：增设水沟，将单侧改为双侧沟、加深侧沟货采取设置密闭暗管水沟等措施,地表水丰富时：用疏导积水、填平沟谷、砌沟排水等措施。,2.注浆堵水：,向衬砌背后围岩或回境层注浆,向衬砌内部注浆,向基底注浆,3.增设防水层：,涂刷 刮压 喷涂,铁路隧道渗漏堵漏,二、衬砌损裂,衬砌损裂是隧道病害的主要形式，隧道衬砌损裂破坏了隧道结构的稳定性，降低了衬砌的结构的安全可靠性，影响隧道的正常使用，甚至危及行车安全。,主要危害：降低衬切结构对同岩的承载力,使隧道净空变小，侵入建筑限界，影响车辆安全通过,拱部衬砌掉块，影响行车和人身安全,裂缝漏水，造成洞内设施锈蚀，道床翻浆，严寒和寒冷地区产生冻害,铺底和仰供破损，基床翻浆、线路变形、危及行车安全，被迫降低车辆速度，增加养护维修工作量,整治措施：裂缝整修，衬砌背后空洞压浆，底版的稳定处理，换拱，换边墙。,三、衬砌腐蚀,隧道衬砌腐蚀分为物理性侵蚀和化学性腐蚀两类。腐蚀使混凝土变酥松，强度下降，降低衬砌的承载能力，还会导致钢轨及扣件腐蚀，缩短使用寿命，危及行车安全。,腐蚀介质的存在,产生腐蚀的3个要素,易腐蚀物质的存在,地下水的存在且具有活动性,防治措施主要有以下几种：,提高衬砌的密实度和整体性,外掺加料法,选用耐侵蚀水泥,加强衬砌外排水措施,使用密实的与混凝土不起化学作用的材料，在衬砌外表面做,隔离防水层,采用与侵蚀性环境水不起化学反应的天然石料砌筑衬砌,向衬砌背后压注防蚀浆液,使用防腐蚀混凝土。,四、隧道冻害,隧道冻害是寒冷地区和严寒地区的隧道内水流和围岩积水冻结，引起隧道拱部挂冰、边墙结冰、洞内网线设备挂冰、围岩冻胀、衬砌胀裂、遂底冰椎、水沟冰害、线路冻起等，影响到安全运营和建筑物的正常使用的各种病害。,形成原因：寒冷气温作用，季节冻结圈的形成，设计时对防冻考虑不周，造成衬砌防水能力不足，洞内排水设施埋深不够等。,防治：基本措施是综合治水、更换土壤、保温防冻、结构加强、防止融坍等。根据实际情况综合运用,结论,隧道病害给隧道的正常运营和安全都带来了影响，有时影响十分严重；而且，病害整治和保持运营之间矛盾突出，病害整治干扰正常运营，造成运营损失，而病害整治在空间、时间和施工条件都在局限的条件下进行，困难重重。因此，首先要防御为主，必须在设计阶段就要采取防御措施，防止病害产生；另一方面，对出现饿病害须查清病害的原因、采取合理的措施进行整治，提高隧道病害整治的工程质量很经济效益。,
