土方工程施工要点PPT.ppt

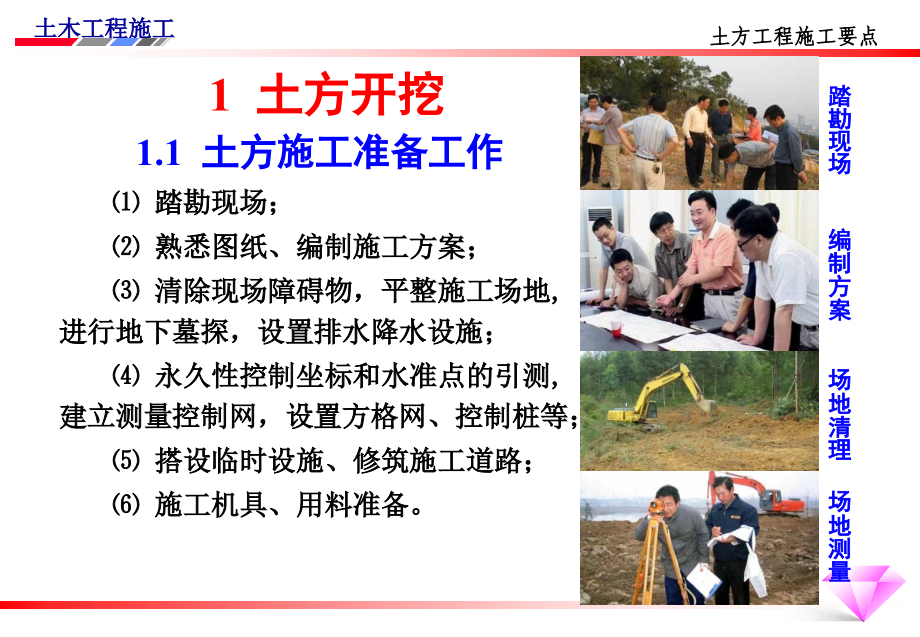

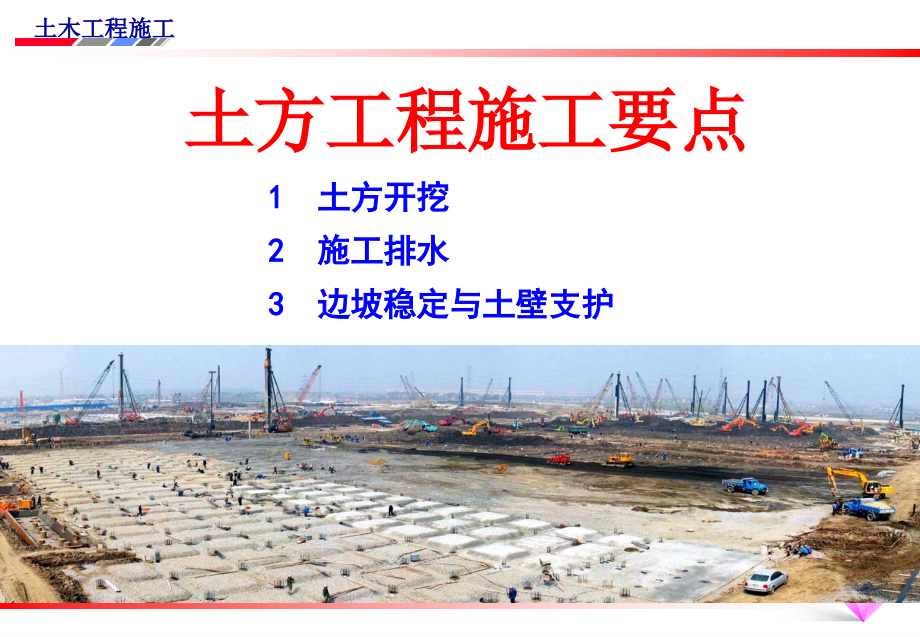

,土木工程施工,土方工程施工要点,1,土方开挖,2,施工排水,3,边坡稳定与土壁支护,1,土方开挖,踏勘现场；,熟悉图纸、编制施工方案；,清除现场障碍物，平整施工场地,进行地下墓探，设置排水降水设施；,永久性控制坐标和水准点的引测,建立测量控制网，设置方格网、控制桩等；,搭设临时设施、修筑施工道路；,施工机具、用料准备。,1.1,土方施工准备工作,土方工程施工要点,踏勘现场 编制方案 场地清理 场地测量,1.2,边坡开挖,场地边坡开挖应采取沿等高线,自上而下,、,分层、分段,依次进行。,在边坡上采取,多台阶,同时进行开挖时，上台阶应比下台阶,开挖进深不少于,30m,，以防塌方,。,1,土方开挖,边坡台阶开挖，应作成一定,坡势,以利,泄水,。边坡下部设有,护脚矮墙,及,排水沟,时，在边坡修完后，应立即进行护脚矮墙和排水沟的,砌筑和疏通,，以保证,坡面不被冲刷,和,坡脚范围内不积水,。,土方工程的多台阶开挖,1.3,基坑（槽）和管沟开挖,1,土方开挖,基坑开挖，应进行测量定位、抄平放线，定出开挖深度和宽度，,注意坑底宽度,预留的施工操作面,。,根据工程地质水文情况、开挖,深度、土体类别及工程性质等综,合因素确定基坑是,直立或放坡开,挖,，或为保持土壁稳定应采取的,土壁支护,的方法和措施。,基坑的切线开挖,基坑开挖，上部应有,排水措施,，防止,地表水流入坑内,冲刷边,坡，造成,塌方,和破坏,基土,。,(,施工排水的内容详见第,2,节,),基坑开挖的一般程序：,测量放线切线分层开挖排降水修坡整平留足预留土层等,。相邻基坑开挖时应遵循,先深后浅,或,同时进行,的施工程序，挖土应,自上而下水平分段分层,进行，边挖边检查坑底宽度及坡度，每,3m,左右修一次坡，至设计标高再统一进行一次,修坡清底,。,1.3,基坑（槽）和管沟开挖,大型工程,基坑施工全景图,基坑开挖应防止对基础持力层的扰动。,基坑挖好后不能立即进入下道工序时，应,预留,15,(,人工,),30cm,(,机械,),一层土不挖,，待下道工序开始前再挖至设计标高，以防止,持力层,土壤被,阳光曝晒,或,雨水浸泡,。,1.3,基坑（槽）和管沟开挖,超挖后回填的松软土层,持力层被雨水浸泡后留下的水渍,这两种情况,都是基坑土,方施工要避,免出现的,!,在地下水位以下挖土，应在基坑内设置,排水沟、集水井,或其它,施工降水措施,，降水工作应,持续到基础施工完成,；,雨季施工时基坑槽应,分段开挖,，,挖好一段浇筑一段垫层,；,弃土应及时运出，在基坑槽边缘上侧临时堆土、材料或移动施工机械时，应与基坑上边缘保持,1m,以上的距离，以保证坑壁或边坡的稳定；,1.3,基坑（槽）和管沟开挖,基坑挖完后，应组织有,业主、设计、勘察、监理,四方参与的,基坑验槽,，并报质监站验证。符合要求后方可进入下一道工序。,四方参与基坑验槽,无压层间水：如果水未充满此含水层，水无压力。,承压层间水：如果水充满此含水层，水有压力。,潜水：,从地表算起第一层不透水层以上含水层中所含的水，无压力,层间水：,夹于两个不透水层之间含水层中所含的水。,2.1,地下水的种类和性质,2.1.1,地下水的种类,2,施工排水,地下水面,地下水在含水层中流动,不透水层,不透水层,不透水层,潜水位,潜水,承压水,动水压力：,水在土中渗流时对单位体积土体的压力。,动水压力和水力坡度、水位差成正比，与渗流路线长度成反比。,G,D,动水压力，,KN/m3,，,方向与水流方向相同,w,水的重力密度,I,水力坡度，等于水位差除以渗流路线长度,h/L,动水压力容易引起“流沙现象”,2.1.2,地下水流的基本性质,2.1,地下水的种类和性质,在细砂或粉砂土层的基坑开挖时，地下水位以下的土在,动水压力,的推动下极易失去稳定，随着地下水涌入基坑。称为,流砂现象,。流砂发生后，土完全丧失,承载力,，,土体边挖边冒,，施工条件,极端恶化,，,基坑难以达到设计深度,。严重时会引起基坑,边坡塌方,临近建筑物出现下沉、,倾斜甚至倒塌,。,2.1.3,流砂现象,广佛地铁桂城站基坑出现,流砂，地面下沉约,1.5m,图为砂包封堵抢险现场,2.1,地下水的种类和性质,产生流砂现象的原因有,内因,和,外因,：,内因,：,取决于土的性质，当土的孔隙比大、含水量大、粘,粒含量少、粉粒多、渗透系数小、排水性能差等均容易产生流砂,现象。因此，流砂现象极易发生在,细砂、粉砂,和,亚粘土,中，但是,否发生流砂现象，还取决于一定的外因条件。,产生流砂的原因：,流砂基坑满目狼籍,外因：,是地下水在土中渗流所产生,的,动水压力的大小,。,G,D,（,土的浮重）时,，就会推动土,壤失去稳定，形成,流砂现象,。,2.1,地下水的种类和性质,流砂的防治,防治原则：,“治流砂必先治水,”,。,流砂防治的主要途径一是,减小或平衡动,水压力；二是,截住,地下水流；三是,改变,动水压力的方向。,防治方法：,枯水期施工法：,枯水期地下水位较低，基坑内外水位差小，动水压力小，就不易产生流砂。,打板桩：,将板桩沿基坑打入不透水层或打入坑底面一定深度，可以,截住,水流或,增加,渗流长度、,改变,动水压力方向，从而达到减小动水压力的目的。,2.1,地下水的种类和性质,水中挖土：,即不排水施工，使坑内外的,水压相平衡,，不致形成动水压力。如沉井施工，不排水下沉、进行水中挖土、水下浇筑砼。,人工降低地下水位法：,即采用井点降水法,截住,水流，不让地下水流入基坑，不仅可防治流砂和土壁塌方，还可改善施工条件。,抢挖并抛大石块法：,分段抢挖土方，使挖土速度超过冒砂速度，在挖至标高后立即铺竹、芦席，并抛大石块，以平衡动水压力，将流砂压住。此法适用于治理局部的或轻微的流砂。,此外，采用,地下连续墙法、止水帷幕法、压密注浆法、土壤冻结法,等，都可以阻止地下水流入基坑，防止流砂发生。,2.1,地下水的种类和性质,强行施工,流砂支挡,2.1,地下水的种类和性质,2.2,集水井降水,一般采用,截、疏、抽,的方法。,截：,在现场周围设临时或永久性排水沟、防洪沟或挡水堤，以拦截雨水、潜水流入施工区域；,疏：,在施工范围内设置纵横排水沟，疏通、排干场内地表积水；,抽：,在低洼地段设置集水、排水设施，然后用抽水机抽走。,2,施工排水,明沟与集水井排水,在基坑的,一侧或四周,设置,排水明沟,，在四角或每隔,20,40m,设一,集水井,，排水沟始终比开挖面低,0.4,0.5m,，集水井比排水沟低,0.5,1m,，在集水井内设,水泵将水抽排出基坑,。,适用于土质情况,较好、地下水量,不大的基坑排水,2.2,集水井降水,普通明沟与集水井排水法,分层明沟排水,当基坑开挖土层由多种土层组成，中部夹有透水性强的砂类土时，为,防止上层地下水冲刷基坑下部边坡,，宜在基坑边坡上,分层设置明沟及相应的集水井,。,适用于深度较大、,地下水位较高、上,部有透水性强的土,层的基坑排水,点击动画,明沟与集水井排水,分层明沟排水法,2.2,集水井降水,深层明沟排水,当地下基坑相连，土层渗水量和排水面积大，为减少大量设置排水沟的复杂性，可在基坑内的深基础或合适部位设置一条纵、长、深的,主沟,，其余部位设置,边沟,或,支沟,与主沟连通，通过,基础部位用碎石或砂子作,盲沟,。,适用于深度大的,大面积地下室、,箱基的基坑施工,排水,深层明沟排水法,2.2,集水井降水,2.3,井点降水,在含水丰富的土层中开挖大面积基坑时，明沟排水法难以排干大量的地下涌水，当遇粉细砂层时，还会出现严重的,翻浆、冒泥、涌砂现象,，不仅基坑无法挖深，还可能造成大量,水土流失、边坡失稳、地面塌陷,，,严重者危及邻近建筑物的安全,。遇有此种情况时应采用,井点降水的人工降水方法施工,。,2,施工排水,地下室电梯井局部二次降水,全基坑轻型井点降水,2.3.1,井点降水的作用,防止地,下水涌,入坑内,防止边坡,由于地下,水的渗流,而引起的,塌方,使坑底的土层,消除了地下水,位差引起的压,力，因此防止,了坑底的管涌,2.3,井点降水,降水后，使,板桩减少了,横向荷载,消除了地下,水的渗流，,也就防止了,流砂现象,降低地下水,位后，还能,使土壤固结,，增加地基,土的承载能,力,2.3.1,井点降水的作用,2.3.2,井点降水的种类,轻型井点是沿基坑四周将,井点管埋入蓄水层内,，利用抽水设备将地下水从,井点管内不断抽出,，将,地下水位降至基坑底以下,。,轻型井点,适用于渗透系数,为,0.1,50m/d,的,土层中。降水深,度为：单级井点,3,6m,，多级井,点,6,12m,2.3,井点降水,喷射井点,适用于开挖深度较深、降水,深度大于,8m,，土渗透系数,为,3,50m/d,的砂土或渗透,系数为,0.1,3m/d,的粉砂、,淤泥质土、粉质粘土。,2.3,井点降水,在井点管内设特制,喷射器,，用高压,水泵或空气压缩机向喷射器输入高,压水或压缩空气，形成,水气射流,，,将地下水抽出排走。其降水深度可,达,8,20m,。,电渗井点,电渗井点以,井点管作阴极,，打入的,钢筋作阳极,，通入直流电后，土颗粒自阴极向阳极移动，,水则自阳极向阴极移动而被集中排出,。,本法常与轻型井点或喷射井点结合使用。,适用于渗透,系数很小的,饱和粘性土,、淤泥或淤,泥质土中的,施工降水,2.3,井点降水,管井井点,2.3,井点降水,管井填充滤料 管井抽排水,PVC,简易管井,管井井点由,滤水井管、吸水管,和,抽水机,组成。管井埋设的深,度和距离根据需降水面积、深度及渗透系数确定，一般间距,10,50m,，最大埋深可达,10m,，管井距基坑边缘距离不小于,1.5m(,冲击钻成孔,),或,3m(,钻孔法成孔,),，适用于降水深度,3,5m,、渗透系数为,20,200m/d,的基坑中施工降水。,管井井点,设备简单、排水量大、易于维护、经济实用,。,如需降水深度较大，可采用,深井井点,，适用于降水深度,15m,、渗透系数为,10,250m/d,的基坑。故称为,“深井泵法”,。,2.3,井点降水,管井井点降水,2.3.3,轻型井点降水,点击,井点降水动画,一、,轻型井点的设备,由,管路系统,（滤管、井点管、弯联管及总管）和,抽水设备,（真空泵、离心泵和水气分离器）组成。轻型井点工作原理及滤管构造见图：,2.3,井点降水,三、,轻型井点的设计及计算,井点系统的设计应掌握施工现场地形图、水文地质勘察资料、基坑的施工图设计等资料。,设计内容：井点系统的平面布置和高程布置；,计算涌水量；,确定,井管数量,及,井距,；校核水位降低数值；选择,抽水设备,等。,二、,轻型井点的埋设程序,排放总管埋设井点管用弯联管将井点与总管接通安装抽水设备。,2.3.3,轻型井点降水,（,1,）轻型井点的平面布置,双排布置：,当基坑,(,槽,),宽度,6m,时应采用。,单排布置：,当基坑,(,槽,),宽度,6m,、降水深度,5m,时可,采用单排布置。井点管应布置在,地下水的上游,一侧，两端,的延伸长度不宜小于坑槽的宽度,B,。,B,2.3.3,轻型井点降水,环型或,U,型布置：,当基坑面积较大时，应采用环型布置（,考虑施工机械进出基坑时宜采用,U,型布置,）。,采用双排、环型或,U,型布置时，位于地下水上游一排的井点间距应小些，下游井点的间距可大些。,如采用,U,形布置，则井点管不封闭的一段应在地下水的下游方向。,2.3.3,轻型井点降水,（,2,）轻型井点的高程布置,井点管埋置深度,H,(,不包括滤管,),，可按下式计算：,H,H,1,:,井点管埋置面至基坑底面的距离,(m),；,h,:,基坑轴线上降低后的地下水位至基坑底,的距离，一般,0.5 m,i,:,地下水降落坡度，单排井点取,1/5,，环形井点取,1/10,；,L,:,环状井点：井点管至基坑轴线的水平距离,(,短边,)(m);,单排井点：井点管至基坑对,边的水平距离,(m),2.3.3,轻型井点降水,在确定井点管埋置深度时，还应考虑井点管露出地面,0.2,0.3m,，滤管必须埋在透水层内。,轻型井点降水深度一般不大于,6m,。当一级井点达不到降水深度要求时，则可采用二级、三级井点。,地下室三级井点降水,2.3.3,轻型井点降水,涌水量,Q,：单位时间内通过某过水断面的水流量。,单位：,m/h,或,m/d,涌水量计算采用法国水利学家裘布依的“水井理论”为基础。水井类型不同，涌水量的计算方法不同。,（,3,）涌水量计算,水井的类型：,据井底是否到达不透水层：完整井、非完整井,据地下水有无压力：无压井、承压井,2.3.3,轻型井点降水,单井无压完整井涌水量计算公式：,Q,单井涌水量，,m/d,：,K,土的渗透系数，,m/d,；,H,含水层厚度，,m,；,S,水位降落值，,m,；,R,水井的降水影响半径，,m,；,r,水井的半径，,m,。,2.3.3,轻型井点降水,群井涌水量计算：,多个井点同时抽水，形成群井，互相影响。,环形井点,系统涌水量计算公式：,a,、无压完整井,含水层厚度,不透水层,2.3.3,轻型井点降水,b,、无压非完整井：,h,0,不透水层,2.3.3,轻型井点降水,c,、承压完整井,:,d,、承压非完整井,:,注：含水层上下两个不透水层是水平的，含水层厚度为,M,，且井中水深,H,M,。,2.3.3,轻型井点降水,（,4,）确定井点管数量与间距,单根井点管的最大出水量,:,井管数量：,井管平均间距：,2,（,L+B,）：,集水总管长度,因环状井点的四角部分,应适当加密，所以实际,井管数量大于,n,。,2.3.3,轻型井点降水,校核所采用的布置方案是否能将地下水位降低到规定的标高。,（,5,）校核水位降低数值,2.3.3,轻型井点降水,1,、采用回灌井点技术,2,、利用砂沟、砂井回灌,3,、减缓降水速度,4,、采取措施防止土颗粒带出,2.4,井点降水时预防周围地面沉降的措施,井点降水必然会形成,降水漏斗,，导致周围,土壤固结并引起地面,沉陷,，应采取措施减少井点降水对周围建筑物及地下管线造成,的影响。,2.4,预防沉降措施,回灌井点技术：,在井点设置线外,4,5m,处设置,回灌井点,，,将井点中抽出水经沉淀后用压力注入回灌井中，形成一道,水墙。,2.4,预防沉降措施,设置,挡土帷幕,减少井点降水引起的不利影响,2.4,预防沉降措施,土方工程施工要点,3,边坡稳定与土壁支护,土体的稳定条件是：,剪应力小于抗剪强度,3.1,边坡稳定,土体在自重及外部,荷载作用下所产生,土体的内摩擦阻力,和粘结力所产生,土壁的稳定主要是由土体,内摩擦阻力,和,粘结力,来保持平衡的。一旦,土体失去平衡，土体就会塌方，这不仅会造成人身安全事故、影响,工期，有时还会危及附近的建,(,构,),筑物。,土质情况，开挖边坡过陡；,雨水、地下水渗入基坑；,基坑上口边缘堆载过大；,未遵守土方开挖顺序、方法,3.2,造成土壁塌方的原因,基坑塌方 抢险救人,3,边坡稳定与土壁支护,土方开挖的原则：,从上至下、分层开挖；,开槽支撑、先撑后挖。,3.3,防治塌方的措施,开挖基坑时，为了防止塌方，确保安全施工，其坑壁,槽边应采用一定的措施，维持边坡稳定，常用的方法是,在开挖时采用,放坡,或,加临时支撑,的形式来保持土壁稳定。,3,边坡稳定与土壁支护,杭州地铁坍塌事故,基坑坍塌工程事故,合理地选择基坑、沟槽、路基、堤坝的断面和边坡，是减少土方,量、防止塌方的有效措施。边坡的表示方法为,1:,m,，即：,式中,m,=,b,/,h,，称为坡度系数。其意义为：,当边坡高度已知为,h,时，其边坡宽度则等于,mh,。,3.3.1,放足边坡,3.3,防治塌方的措施,边坡留设应考虑的因素：,挖填高度,高度大则坡度系数大，高度小则坡度系数小，甚,至不放坡；,土的工程性质,土的类别、含水量，有无地下水等。土的类,别低（密度小）、含水量大，则坡度系数大；土的类别高（密度,大）、含水量小，则坡度系数小；,施工的特点,坡顶是否有荷载？施工期长短？施工季节？,人工作业还是机械作业？,对坡顶有,荷载,（,尤其是有动荷载,）、使用,时间长,、,且,跨越冬雨季,施工,的边坡,应留有,充足的安全系数,。,3.3,防治塌方的措施,工程定额中土方工程坡度表,1:m,3.3,防治塌方的措施,临时性挖方的边坡值,3.3,防治塌方的措施,深度在,5m,内的基坑,(,槽,),、管沟边坡的最陡坡度（不加支撑）,当地质条件良好,土质均匀且地下水位低于基坑,(,槽,),底面标高时,挖方深度在,5m,以内,不加支撑的边坡可按下表确定：,3.3,防治塌方的措施,例,3,：,某矩形基坑底长,60m,宽,30m,，坑底标高,58.25m,，四边放坡，边坡坡度,1:0.5,。已知,Ks=1.20,，,Ks,=1.05,，场地自然标高如图：,1,、试计算土方开挖工程量？不考虑土的可松性。,2,、若砼基础和地下室占有体积为,3000m,3,，则应预留多少松土回填？,3,、若余土用斗容量为,6m,3,的汽车外运，需运多少车？,3.3,防治塌方的措施,B,A,V=(A+mH)(B+mH)H,1/3,m,2,H,3,矩形截面的基坑：,正方形截面的基坑：,知识链接：基坑土方量计算公式,基坑土方量可按立体几何中拟柱体,(,由两个平行的平面作底的一,种多面体,),体积公式计算：,V=(F,下,+4F,中,+F,上,)H/6,F,上,、,F,下,、,F,中,：基坑上、下底、中截面的面积,多面体基坑,开挖深度：,H=63.47-58.25=5.22m,=63.47m,解：计算场地设计标高：,H,1,=63.24+64.34+62.58+63.67=253.83,H,2,=63.37+63.94+62.94+64.17+62.90+63.23=380.55,H,4,=63.35+63.76=127.11,mH,2,、预留回填的松土：,预留松土体积：,V=7669.59/1.051.2=8765.25m,3,3,、运车次：,(10669.59-7669.59/1.05),1.2/6=6,74次,回填压实的体积：,V=10669.59-3000=7669.59m,3,1,、土方开挖工程量（自然体积）：,V=(A+mH)(B+mH)H,1/3,m,2,H,3,=,（,60+0.55.22,）,（,30+0.55.22,）,5.22,+1/3,0.5,2,5.22,3,=10669.59m,3,3.3.2,土壁支护,为缩小施工面，减少土方，或受场地的限制不能放坡时，则可设置土壁支撑。,3.3,防治塌方的措施,基槽支护,基,(,沟,),槽开挖一般采用,横撑式土壁支撑,。,根据挡土板的不同，分为,水平挡土板,及,垂直挡土板,两类。,前者挡土板的布置又分为,间断式,和,连续式,两种。,3.3,防治塌方的措施,湿度小的粘性土、挖土,深度小于,3m,时,，可用间,断式水平挡土板支撑,对,松散、湿度大的土,可,用连续式水平挡土板支,撑，挖土深度可达,5m,3.3,防治塌方的措施,垂直挡土板式支撑,对,松散和湿度很高,的土,可用垂直挡土板式支,撑，其挖土深度不限,一般基坑的支护方法,一般基坑的支护方法有：,短柱横隔板支撑法、临时挡土墙支撑法、斜柱支撑法、锚拉支撑法,等，施工时按适用条件进行选择。,3.3,防治塌方的措施,这两种方,法仅适用,于部分地,段放坡不,够、宽度,较大的基,坑使用,先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板并用斜撑支顶，挡土板内侧填土夯实。,斜柱支撑,锚拉,支撑,先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板，柱桩上端用拉杆拉紧，挡土板内侧填土夯实。,3.3,防治塌方的措施,适用于深度不大的,大型基坑或机械挖,土时使用,适用于深度不大的大型,基坑或用机械挖土不能,安设横（斜）撑时使用,3.3.3,做好施工排水 防止流砂,对可能产生滑坡的地段，不宜在雨期挖方，并应遵循,先整治,后开挖,和,由上至下的开挖顺序,，,严禁先切除坡脚或在滑坡体上弃土,。,3.3.4,完善施工技术措施,应根据挖方深度、边,坡高度和土的类别确定,挖方,上边缘至土堆坡脚的距离,，当土质干燥密实时不小于,3m,，当土质松软时不小于,5m,。,坡顶堆土的最小距离,3.3,防治塌方的措施,边坡有,危岩、孤石、崩塌体,等不稳定的迹象时要先做妥善处理。对软土土坡和极易风化的软质岩石边坡，开挖后应对,坡脚、坡面,采取,喷浆、抹面、嵌补、砌石等保护措施,，并作好,坡顶、坡脚排水,。,高达,530m,的边坡锚固,边坡支护,3.3,防治塌方的措施,崩塌防治,大石加固,3.3,防治塌方的措施,边坡崩塌,支撑垛防治,石笼网护坡,漓江石笼护岸,3.4,深基坑的支护,深基坑支护的基本要求：,确保,支护结构能起挡土作用,，基坑边坡,保持稳定,；,确保相邻的建（构）筑物、道路、地下管线的安全，不因,土体的变形、沉陷、坍塌受到危害,；,通过,排水降水,等措施，确保,基础施工在地下水位以上进行,。,上海环球金融中心,基础施工,地铁车站的,深基坑支护,3,边坡稳定与土壁支护,常用的支护结构体系,排桩式,土钉墙,喷锚支护,钢管桩,挖孔灌注桩,钢板桩,板墙式,板桩式,组合式,粉体喷射注浆桩墙,钻孔灌注桩,高压喷射注浆桩墙,深层搅拌水泥土桩墙,逆作拱墙式,边坡稳定式,排桩与板墙式,水泥挡土墙式,现浇地下连续墙,灌注桩与,水泥土桩结合,加筋水泥土围护墙,型钢横挡板,3.4,深基坑的支护,3.4.1,钢板桩,当基坑较深、地下水位较高且未施工降水时，采用,U,型,板桩作为支护结构，既可挡土、防水，还可防止流砂的发生。,钢板桩水平支撑,U,型钢板桩 插打 入土,U,型板桩相互连接,3.4,深基坑的支护,3.4.2,灌注桩支护,适于开挖面积大、深度大于,6m,、不允许放坡、邻近有建（构）筑物的基坑支护。,开挖前在基坑周围设置,砼灌注桩,，桩的排列有,间隔式、双排式,和,连续式,，桩顶设置,砼连系梁,或,锚桩、拉杆,。施工方便、安全度好、费用低。但桩间有间隙，挡水效果差。,深基坑的间隔式排桩支护,3.4,深基坑的支护,桩顶连系梁,3.4.3,挡土灌注桩与土层锚杆结合支护,适于大型较深基坑,施工期较长,邻近有建筑物,不允许支护,、邻近地基,不允许,有下沉位移时使用,桩顶不设锚桩、拉杆，而是挖至一定深度，每隔一定距离向,桩背面斜向打入锚杆,，达到强度后，,安上横撑，拉紧固定,。,深基坑的间隔式排桩支护,桩顶连系梁,锚杆及横撑,3.4,深基坑的支护,3.4.4,地下连续墙支护,SH350,连续墙抓斗,成槽机,3.4,深基坑的支护,先建造钢筋砼地下连续墙，达到强度后,在墙间用机械挖土。该支护刚度大、强,度高，可挡土、承重、截水、抗渗，可,在狭窄场地施工，适于,大面积、有地下,水的深基坑,施工。,3.4,深基坑的支护,导墙放线,导墙土方开挖,导墙钢筋绑扎,导墙支模板,浇注导墙混凝土,混凝土浇注完成,成槽开挖,锁扣管吊放,钢筋骨架制作,钢筋骨架起吊,钢筋笼入槽,锁管拔起,施工完的连续墙,混凝土浇注,3.4.5,土层锚杆支护,适于较硬土层或破碎岩石中开挖较大较深基坑，邻近有建筑物须保证边坡稳定时采用,基坑锚杆支护施工中,3.4,深基坑的支护,在立壁土层上钻（掏）孔至要求深度，孔内,放入钢筋,，,灌入,水泥砂浆,或,化学浆液,，使之与土层结合成,抗拉锚,杆,，将,立壁土体侧压力传至稳定土层,。,天然土体通过,钻孔、插筋、注浆,来设置,土钉,(,亦称砂浆锚杆,),并与,喷射砼面板,相结合，形成类似重力挡墙的,土钉墙,，以抵抗墙后的土压力，保持开挖面的稳定。也称为,喷锚网加固边坡,或,喷锚网挡墙,。,3.4.5,土钉墙支护,钻 孔 插筋、注浆 铺设钢筋网 喷射砼护面,土钉墙支护,3.4,深基坑的支护,3.4.6,内撑式支护,由支护桩或墙和内支撑组成，适用于各种地基土层，缺点是内支撑会,占用一定的施工空间,。,北京地铁熊猫环岛,车站基坑钢管支护,大型深基坑的钢管对撑支护,3.4,深基坑的支护,制作深基坑砼构架,构架支护下,挖桩间土方,构架支护下,逆作法施工,3.4,深基坑的支护,深基坑边坡支护坍塌事故,杭州地铁塌陷事故,2008,年,11,月,15,日下午，杭州萧山湘湖段地铁施工现场发生塌陷事故。风情大道长达,75m,的路面坍塌并下陷,15m,。行驶中的,11,辆车陷入深坑，数十名地铁施工人员被埋。,3,边坡稳定与土壁支护,3,边坡稳定与土壁支护,事故附近的房屋,已被全部推倒,陷落的车辆,被吊起,清理塌陷现场,事故造成,21,人死亡，经济损失约,1.5,亿元，是中国地铁建设史上最惨痛的事故。,3,边坡稳定与土壁支护,上海“莲花河畔景苑”在建楼房整体倒塌,6,月,27,日,6,时左右，上海闵行区“莲花河畔小区”一栋在建,13,层住宅楼整体倒塌。这是建国以来建筑业最令人恐怖的倒楼事件。,3,边坡稳定与土壁支护,3,边坡稳定与土壁支护,3,边坡稳定与土壁支护,两侧压力差产生的水平力超过了桩基的抗侧能力,骇人听闻的上海倒楼事件令土木人蒙羞，开发商、承包商、监理工程师和负有监管职责的政府官员将被钉在土木建设史的耻辱柱上！,3,边坡稳定与土壁支护,思 考 题,1,、试分析土壁塌方的原因和预防塌方的措施。,2,、进行明排水和人工降水时应注意什么问题？,3,、试述管井井点、轻型井点、喷射井点、电渗井点的构造和适用范围。,4,、试述轻型井点的布置方案和设计步骤。,5,、试分析产生流砂的外因和内因。,6,、试述防治流砂的途径和方法。,土方工程施工要点,
