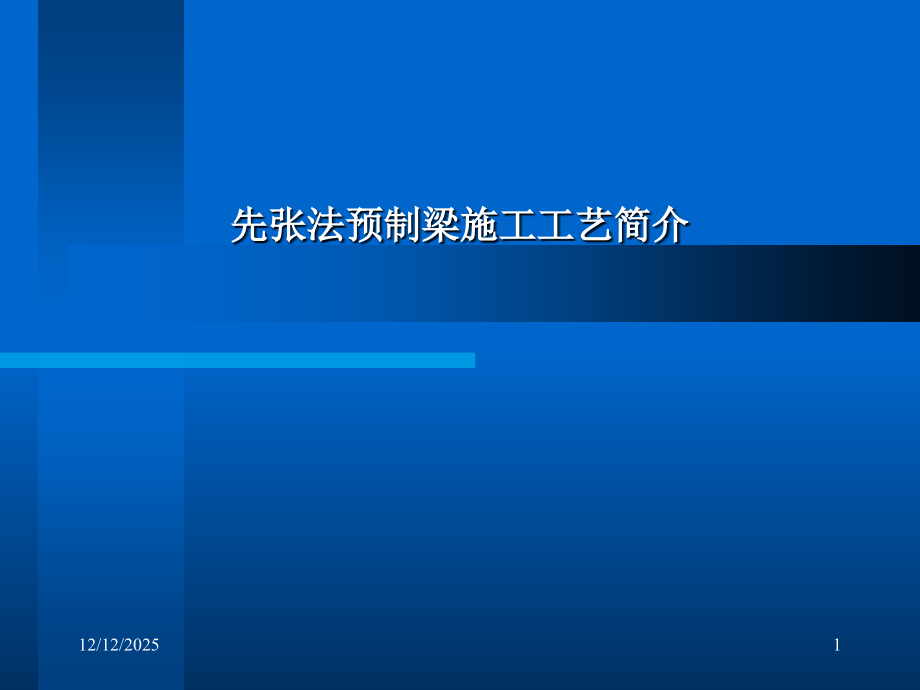

先张法预制梁施工工艺简介.ppt

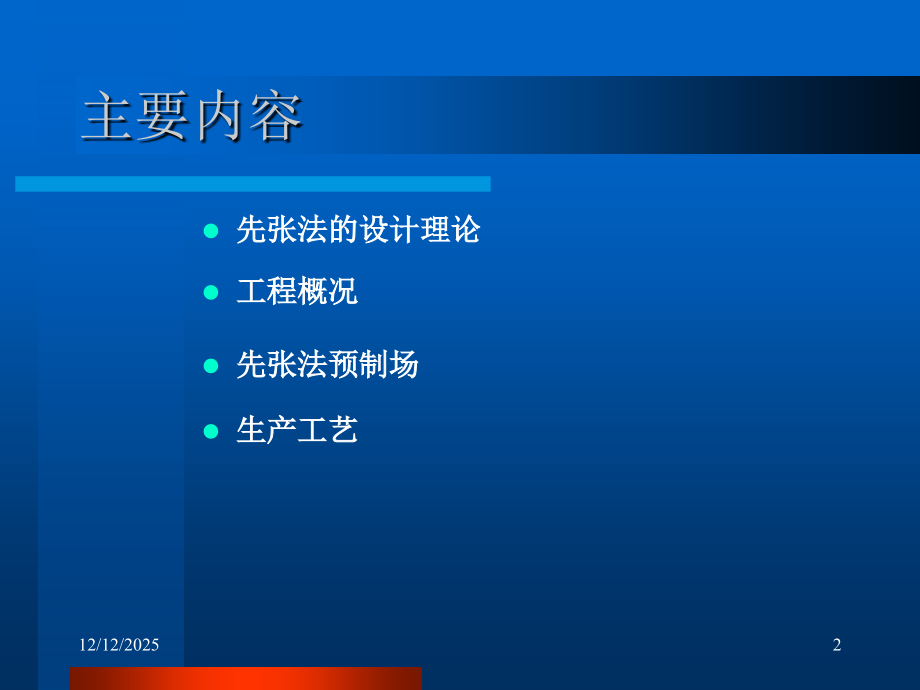

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二层,第三层,第四层,第五层,*,*,*,先张法预制梁施工工艺简介,12/12/2025,1,主要内容,工程概况,先张法预制场,生产工艺,先张法的设计理论,12/12/2025,2,先张法的设计理论,先张法是先在台座上张拉预应力钢筋并作临时固定，然后浇灌砼，待砼达到一定的强度后（一般不低于设计强度的70），放松预应力钢筋。当预应力筋回缩时，从而使砼获得预压应力。所以，先张法是靠钢筋与砼得粘结来传递的。,12/12/2025,3,目 录,工程概况,我司承建的白坭河大桥扩建工程的引桥部分就采用了16m跨先张法预应力空心板梁，总共96片。,为完成该批梁的施工任务，项目部在白坭河工地现场建设了一个小规模的先张法预制场。该预制场长55m，宽30m，共有四条生产线，设计规模是同时生产3片16m跨的空心板梁。,12/12/2025,4,先张法预制场施工平面图,12/12/2025,5,目 录,先张法预制场的组成设施（一）,传力杆,台座,12/12/2025,6,目 录,先张法预制场的组成（二）,钢横梁,拉杆,千斤顶,12/12/2025,7,目 录,白坭河先张法预制场的台座大样,12/12/2025,10,目 录,生 产 工 艺 流 程,绑扎底腹板钢筋,穿钢绞线,预应力张拉,安装内外模板,浇捣底板砼,绑扎面板钢筋,浇捣腹板面板砼,浇捣底板砼,养 护,放张切割钢绞线,移梁归堆,12/12/2025,11,预应力张拉,张拉时，两台千斤顶需要同步，采用油压表读数和伸长量双控，保持拉杆平衡伸出。,张拉完，马上放入马蹄铁，阻挡拉杆回缩，保持钢绞线的张拉力。,12/12/2025,12,模板安装,12/12/2025,13,内模板构造,内模板1米一节，设合叶，可折叠回收。,折叠后的单节内模板，可以人工搬运，便于回收。,内模板的底缝隙比较大，便于浇捣底板砼。,内模板上表面有活动钢板，可封闭，完成箱体的砼浇注。,12/12/2025,14,内模板大样,12/12/2025,15,目 录,砼浇捣,一条生产线上进行三片梁的流水搭接施工,12/12/2025,16,生产线上进行三片梁的流水搭接施工顺序,12/12/2025,17,绑扎面板钢筋,12/12/2025,18,回收内模板和封梁头,砼浇捣后的第二天，便可以进行内模板的回收。,人员进入板梁内部，拆下螺丝及支撑，折叠模板，传递出梁外。,拆模时需要注意箱梁内部的通风和降温。,回收完内模板，进行封梁头。可以采用砌砖和模板相结合的办法。,12/12/2025,19,放张注意事项,砼达到设计要求的强度，并达到龄期要求,千斤顶上油，抽起马蹄铁，回油，缓慢放松钢绞线,梁片之间不能站人，在放张过程中，梁片会挪动,切割钢绞线要求采用砂轮切割机，不允许采用气焊切割,12/12/2025,20,移梁和归堆,梁片在梁头砼达到强度后，便可以吊离生产台座，空出台座进行下批次梁片的生产。,吊梁归堆可采用预埋吊环或兜底的办法，但对应,16m,跨的小梁，并考虑到先张法预制场空间比较狭小，采用吊环进行归堆。,12/12/2025,21,
