实验1 用例图
实验目的：
1.学会分析系统中的参与者和用例
2.掌握用例图的绘制方法
实验学时
4学时，必做。
实验内容：
画出ATM系统的用例图
实验步骤：
1.分析
ATM自动取款机：客户可以取钱，存钱，查询余额，转帐，修改密码。
通过分析可找出如下几个参与者：
1．ATM
2．客户
通过分析得到如下用例：
（1）存款
（2）取款
（3）查询余额
（4）转帐
（5）修改密码
（6）打印收据
2．绘图步骤：
下面介绍在Rose中创建用例图的过程：

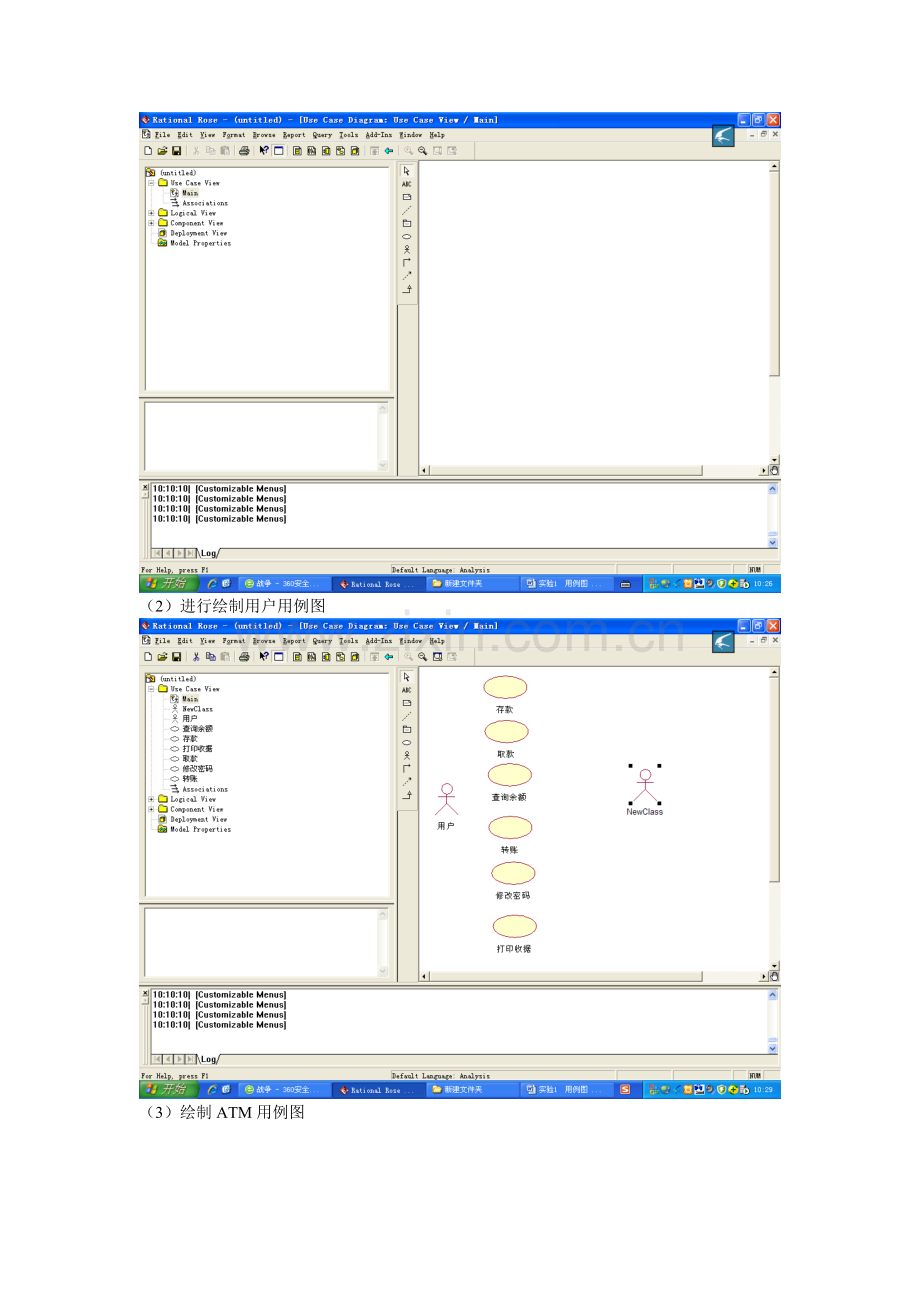

（1）在“Use Case View“中双击Main图，或者右击“Use Case View“，弹出在快捷菜单中选择“New”－>“UseCase Diagram”，双击图标，出现图1，为编辑用例图做好准备。

（2）进行绘制用户用例图

（3）绘制ATM用例图

思考题：
1． 参与者为什么是一个类？
因为uml的参与者要做为用户，进行管理。它对系统由参与操作。
2． 如何命名一个用例？
