给排水工程施工工艺-.ppt

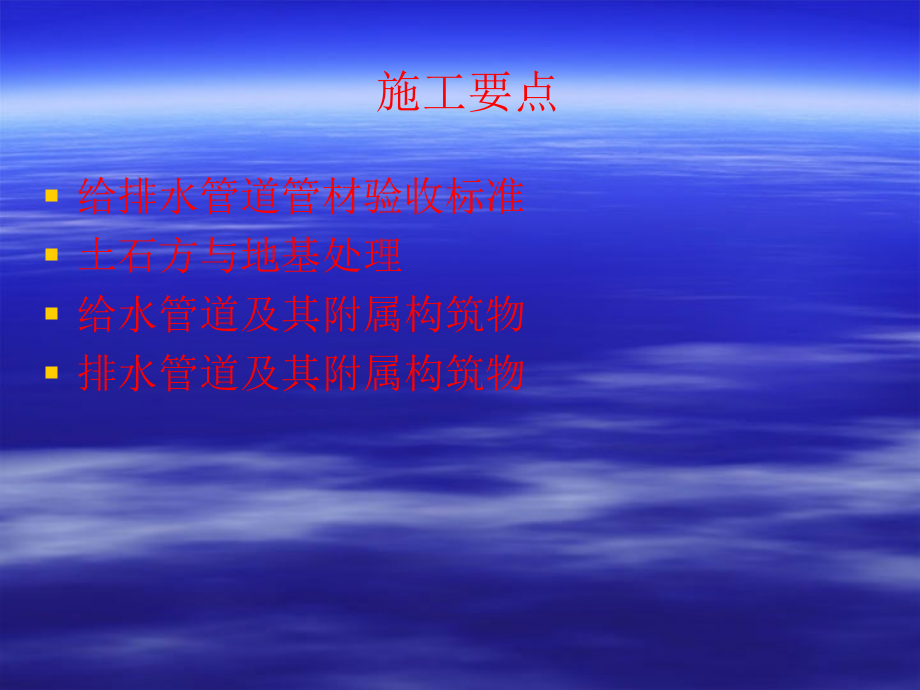

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,给排水工程施工,中铁一局深喀大道项目经理部,施工要点,给排水管道管材验收标准,土石方与地基处理,给水管道及其附属构筑物,排水管道及其附属构筑物,给排水管道管材验收标准,排水管道：水泥、砂、石、钢材、半成品等材料必须经试验后方可使用。支管及雨水口管均采用双壁波纹管（环刚度,SN,8KN/,，位于机动车道下或者当管道埋深,H,4m,时，环刚度采用,SN,12.5KN/,）排水主管,DN400,、,DN500,管径的采用双壁波纹管，,DN600,、,DN800,管径的采用螺旋波纹管。,给水管道：水泥、砂、石、钢材、半成品等材料必须经试验后方可使用。管节表面应无斑疤、裂纹、严重锈蚀等缺陷，球墨铸铁管内壁采用离心涂水泥砂浆防腐；球墨铸铁管外壁采用除锈后刷二道热沥青防腐；管件经除锈后，涂刷防腐底漆二道，面漆二道。钢丝网骨架增强复合塑料管采用外层塑料防腐。如果管道、管件出厂已做标准防腐，则现场检查破损处亦按上述要求补内外防腐。,土石方与地基处理,1,沟槽开挖与支护,沟槽底部的开挖宽度按下式计算确定：,B=D+2,（,b,1,+b,2,）,式中,B,为管道沟槽底部的开挖宽度；,D,为管外径；,b,1,为管道一侧的工作面宽度（,mm,），可按表,4.3.2,选取；,b,2,为有支撑要求时，管道一侧的支撑厚度，可取,150,200mm,；,若开挖深度超过,5,米，则采取支护，支护方式为寸板及方木，有支墩及法兰盘连接,、检查井,的地方要预留施工位置。,管道一侧的工作面宽度,管道的外径,D,（,mm),金属类管道、化学建材管道工作面宽度,b,1,（,mm),D500,300,500,D1000,400,给水管道安装铺设,本工程给水管道管材主要采用承插式球墨铸铁管（,K9,级，柔性橡胶圈接口，下穿过非机动车道时采用钢丝网骨架增强复合塑料管。球墨铸铁管尽量采用球墨铸铁管件。采用双侧布管布于两侧自行车道下。消火栓沿道路布置最大间距不超过,120,米，消火栓距机动车道边距离不大于,2,米，采用地下式支管深装，给水预留支管间距不大于,240,米，预留支管管径取,DN200,，给水管管顶覆土控制在,1.5,米左右。,1,）阀门井采用地面操作式闸（蝶）阀井。,2,）安装前要逐根测量，下管前应先检查管节的内外防腐层，管道下落沟槽后，放出中心线及边线，用人工就位，采用手扳葫芦进行橡胶圈接口安装，阀门及三通安装：,A,、阀门安装前，逐个作强度和严密性试验，强度和严密性试验，压力应符合设计规定的试验压力。,B,、阀门安装前，应检查填料，其压盖螺丝须有足够的调节余量。,C,、法兰和螺纹连接阀门应在关闭状态下安装。,D,、阀门安装前，应按设计核对其型号，并按介质流向确定其安装方向。,E,、钢制构件必须按设计作好防腐处理。,球墨铸铁管管节安装图文说明,本工程给水管道管材主要采用承插式球墨铸铁管（,K9,级，柔性橡胶圈接口，球墨铸铁管内壁采用离心涂水泥砂浆防腐；外壁采用除锈后刷二道热沥青防腐；管件经除锈后，涂刷防腐底漆二道，面漆二道。没有承口的管件（即截断的管件）采用管箍连接，与阀门连接时采用承盘短管和插盘短管连接，与钢丝网骨架增强复合塑料管链接时采用焊接法兰连接。承盘短管、插盘短管的连接方式也如图示一样。,钢丝网骨架增强复合塑料管安装,下穿过非机动车道时采用钢丝网骨架增强复合塑料管,，,钢丝网骨架增强复合塑料管采用电熔连接。与球墨铸铁管相接时采用焊接法兰连接。,蝶阀及配套管径的伸缩节,带相应管径的伸缩节，便于拆除或安装及维修，且只要有水的冲击达到要求，它会被自动冲开，便于水的输送。与管道采用法兰连接。,闸阀,对管道水流进行控制，便于管道检修，与管道采用法兰连接。,排气阀（减压阀）,排气阀设在管道的最高点处，便于将管道内的气体排出，以免造成爆管现象。在,DN200,管道用的是,DN65,的排气阀，在,DN800,管道内用的是,DN80,的排气阀。与管道采用法兰连接。,排泥阀（排污阀）,将管道内杂物淤泥等排出来，一般设在管道最低点处，有,DN200*100,和,DN800*200,两种排泥阀。与管道采用法兰连接。,法兰盘及其配套垫片,法兰盘必须带有水线，起连接管道的作用，水线与垫片接触紧密，使密封良好。,球墨铸铁管连接采用承插式，只在,与阀门,、,三通四通连接时采用承盘短管和插盘短管，,与用,钢丝网骨架增强复合塑料管连接时采用焊接法兰；,钢丝网骨架增强复合塑料管采用电熔连接即可，若与球墨铸铁管或管件连接时采用焊接法兰连接。,室外地下式消火栓,消火栓沿道路布置最大间距不超过,120,米，消火栓距机动车道边距离不大于,2,米，采用地下式支管深装。其组成部分有弯管底座、,DN100,的蝶阀（不带伸缩节）、法兰接管、地下式消火栓。,渐缩管,在不同管径的相接处采用渐缩管进行连接，是一个变径连接器。在球墨铸铁管道中大口径为承口，小口为插口。,承插弯头,承插弯头有,11.25,、,22.5,、,45,、,90,这四种，一端承口一端插口，用于管道拐弯处起连接作用。,三通、四通,球墨铸铁管三通根据水流情况确定不同的三通、四通，如单承双插三通，即一个承口两个插口，它用于水流单进双出的管道分流处；,钢丝网骨架增强复合塑料管采用电熔连接，管件有直接、三通等。,弯头处的管道支墩,三通处的管道支墩,堵头处的管道支墩,地面操作砖砌圆形立式闸阀井,图示为地面操作砖砌圆形立式闸阀井的平面图和剖面图，井壁预设套管，管道外壁与套管的间隙应四周均匀一致，采用柔性材料填嵌密实。检查井井筒壁外,0.5m,范围内用中粗砂分层回填，密实度要求同道路路基密实度并不低于,95%,，检查井在路面或人行道上井顶标高以实际路面为准，并做到与路面平接，在绿化带上井顶标高应高出地面,0.05,米，爬梯采用,1.2,公斤塑钢踏步。地面操作砖砌圆形卧式蝶阀井比立式闸阀井多了一个操作孔，选用阀门不同，井的构造差不多。砖砌圆形排气阀井比其少了集水坑，用的是排气阀。蝶阀井和排气阀井尺寸具体见标准图集。,砖砌排泥湿井,排泥阀井及配套的排泥湿井构造与检查井的差不多，不同之处为排泥管与干管底部相连，再与排泥阀井中的排泥阀相连，然后连至排泥湿井，通过这个管道将管道中的淤泥杂物排出，且排泥湿井中有一个溢流管，便于排泥湿井内的污水淤泥排出湿井，以免造成主管道内的淤泥排不出来。,管道部分回填,管沟部分回填从管道基础部位开始到管顶以上,0.5,米范围内，必须用人工回填素土，夯实，严禁使用机械推土滚压回填；管道两侧还土应同时进行，两侧高差不得超过,0.3,米，并要注意管道腋角部位的夯实质量，车行道下管道沟槽底至管顶,0.5,米范围内用中粗砂回填。回填土应注意：,1,管道安装合格后方可进行，,2,管道顶部回填土宜留出接口位置以便检查渗漏处，,3,试验管段所有敞口应封闭，不得有渗漏水现象，,4,试验管段不得用闸阀做堵板，不得含有消火栓、水锤消除器、安全阀等附件，,5,清除管道内杂物。,管道试压,1,预试压：将管道内的水压缓缓升至试验压力并稳定,30,分钟，其中,PE,管试验压力为工作压力,P+0.5,且不小于,0.9,，球墨铸铁管试验压力：当工作压力大于,0.5,时为,P+0.5,，当工作压力不大于,0.5,时为,2P,。期间如有压力下降可注水补压，但不得高于试验压力；检查管道接口、配件等处有无漏水、损坏现象；有漏水损坏现象时应及时停止试压，查明原因并采取相应措施后重新试压。,2,主试压：停止注水补压，稳定,15,分钟；当,15,分钟后,PE,管压力降为零，球墨铸铁管压力降不超过,0.03,时，将试验压力降至工作压力并保持恒压,30,分钟，进行外观检查若无漏水现象，则水压试验合格。,沟槽回填,水压试验合格后，应及时回填，在管顶,50cm,以内不得回填大于,10cm,的石块、砖块等杂物，压实度达到,95%,以上。,排水管道安装铺设,排水管道铺设采用双壁波纹管及螺旋波纹管（环刚度,SN8KN/,，位于机动车道下或者当管道埋深,H4m,时，环刚度采用,SN12.5KN/,）。双壁波纹管采用橡胶圈接口，螺旋波纹管采用热塑带热熔接口，北侧污水管道每隔,40m,设一个污水井，南侧每,60m,设一个污水井，在交叉路口及道路纵向低点处设置偏沟式双箅雨水口。,排水管道之间的连接,双壁波纹管采用承插式橡胶圈接口，螺旋波纹管采用热塑带热熔接口。,排水管道与雨污水检查井的连接,检查井施工按有地下水施工,砖砌雨水检查井内壁采用防水水泥砂浆抹面,抹至管顶以上,200mm,外壁用防水水泥砂浆勾缝。车行及人行道范围内井盖标高与设计路面平齐,绿化带范围内井盖高出绿地地面,0.05,米,检查井设计井顶标高如与实际路面不符时,应以实际路面为准,并做到与路面严格平接。,管道与检查井的连接采用刚性连接。排水管道采用短管连接做法,先采用长,1m,的短管与检查井连接,然后再整根管连接,插入检查井中的连接短管用油麻绳将管材外表面筋与筋缠绕。,排水管道与雨水检查井的连接,1-1,2-2,剖面图,排水管道与污水检查井的连接,1-1,2-2,剖面图,雨水口,雨水口在交叉路口及道路纵向低点处设置偏沟式双箅雨水口,雨水口采用铸铁箅圈,箅子,雨水口深度为,0.7m,。雨水口管管径均为,DN300,以,0.02,坡度流向污水干管检查井。,雨水口,1-1,2-2,剖面图,沟槽部分回填,沟槽内先将管道用中粗砂进行初步回填，将管节部位留出来，管身部分用中粗砂回填，对管道起到稳固作用。,闭水试验,管道采用中粗砂初步回填了之后，对试验管道进行灌水；,试验管段灌满水后侵泡时间不应少于,24h,；,试验水头：试验段上游设计水头不超过管顶内壁时,试验水头应以试验段上游管顶内壁加,2m,计,;,试验段上游设计水头超过管顶内壁时,试验水头应以试验段上游设计水头加,2m,计,;,计算出的试验水头小于十米,但已超过上游检查井井口时,试验水头应以上游检查井井口高度为准,;,试验水头达规定水头时开始计时，观测管道的渗水量，直至观测结束时，应不断地向试验管段内补水，保持试验水头恒定。渗水量的观测时间不得小于,30min,；,实测渗水量应按,q=W/TL,其中,q,为实测渗水量，,W,为补水量，,T,为实测渗水观测时间，,L,为试验管段的长度。,管道回填,闭水试验合格后,继续回填中粗砂至管道顶,50cm,，全线用水罐密实,;,再进行土方回填，回填土宜选用级配良好的砂性、粘性土壤其内不得有粒径大于,50mm,的碎石和尺寸大于,100mm,的坚硬土块。所有回填土根据不同的土质分别采用分层摊平、夯实、压实或灌水捣实等方法达到设计规定的密实度要求。胸腔两侧必须及时对称回填,两侧高差不得超过,0.3m,并要注意管道腋角部位的夯实质量。,谢 谢,
