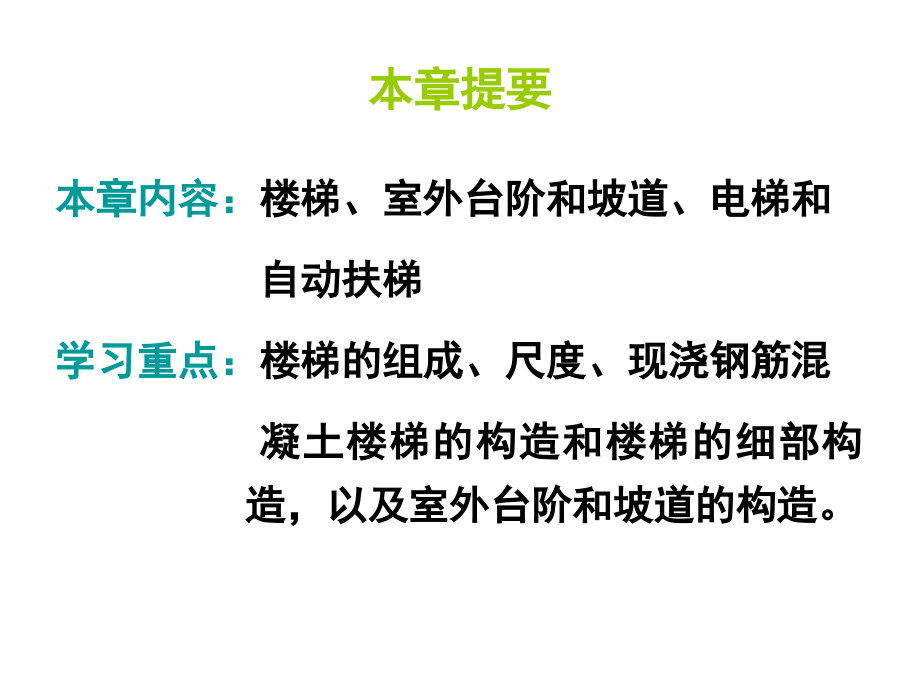

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,楼梯构造,本章内容：,楼梯、室外台阶和坡道、电梯和,自动扶梯,学习重点：,楼梯的组成、尺度、现浇钢筋混,凝土楼梯的构造和楼梯的细部构造，以及室外台阶和坡道的构造。,本章提要,建筑物竖向交通的设施：,楼梯：,用于楼层之间或高差较大时的竖向交通联系。坡度较陡时称爬梯。,电梯：,用于楼层之间的垂直联系。,自动扶梯：,用于人流量较大场所。,台阶：,解决室内外地面的高差。,坡道：,用于高差较小或有特殊需要时的竖向联系。,楼梯,1.,作用,:,楼房建筑的垂直交通设施，供上下及紧急疏散用。,2.,构造设计要求,:,（,1,）足够的宽度、合适的坡度,（,2,）足够的强度和稳定性,（,3,）美观、经济、安全（防滑、防火）,9,.1 概 述,楼梯,一般由,楼梯段、楼梯平台、扶手栏杆(栏板),三部分组成。,9,.1.1 楼梯的组成,楼梯段：,楼梯的主要使用和承重部分，它由若干个连续的踏步组成。,楼梯平台：,楼梯段两端的水平段，主要用来解决楼梯段的转向问题，并使人们在上下楼层时能够缓冲休息。,扶手栏杆(栏板)：,设置在楼梯段和平台临空侧的围护构件，应有一定的强度和安全度，并应在上部设置供人们手扶持用的扶手。,木楼梯,混凝土楼梯 钢楼梯,1,、单跑楼梯,直跑单跑楼梯,2,、多跑楼梯,直行多跑楼梯,3,、折角楼梯,折角楼梯,三折楼梯,4,、三跑楼梯,5,、四跑楼梯,6,、双跑楼梯,对折楼梯（双跑楼梯）,7,、合上双分式楼梯,双分对折楼梯,双分折角楼梯,8,、剪刀楼梯,9,、弧形（圆形）楼梯,10,、螺旋楼梯,9.1.3,楼梯的坡度,一般楼梯的坡度在2,5,45之间，30为适宜坡度。坡度超过45时，应设爬梯；坡度小于23时，应设,台阶。,为了人们上下楼梯时更加舒适，在不改变楼梯坡度的情况下，可采用如图所示措施来增加踏面宽度。,9.2,钢筋混凝土楼梯的构造,钢筋混凝土楼梯按施工方法不同，分为：,现浇整体式,和,预制装配式,两种。,9,.2.1 现浇整体式钢筋混凝土楼梯,现浇式钢筋混凝土楼梯：,把楼梯段和平台整体浇筑在一起的楼梯。,特点：,消耗模板量大，施工工序多，施工速度慢，但整体性好、刚度大、有利于抗震。,现浇式钢筋混凝土楼梯按结构形式不同，分为,板式楼梯,和,梁板式楼梯,。,1,、板式楼梯,板式楼梯：,将梯段作为带锯齿的平板，斜搁在平台梁上，再由支座将荷载依次传递下去；钢砼梯段的主筋沿长方向配置。,楼梯板分为,有平台梁,和,无平台梁,两种情况。,h,板式楼梯构成及传力分析,板式楼梯配筋,板式楼梯,2、梁板式楼梯,梁板式楼梯：,楼梯段由踏步板和斜梁组成，踏步板把荷载传给斜梁，斜梁两端支承在平台梁上。楼梯荷载的传力过程为：踏步板斜梁平台梁楼梯间墙。,梯段梁可分设在梯段的两侧、中间和一侧；,梯段梁可做成明步和暗步；,钢砼梯段梁的主筋沿长方向配置；,钢砼踏步板的主筋沿踏面的长方向配置,。,梁式楼梯构成及传力分析,梁式楼梯,斜梁一般设两根，布置在踏步板的两侧。,梯梁与踏步板的相对位置有两种；,明步：,斜梁位于踏步板两侧的下部，这时踏步外露。,暗步：,斜梁位于踏步板两侧的上部，这时踏步被斜梁包在里面。,梁式楼梯（明步,),梁式楼梯（暗步,),斜梁,有时只设一根，通常有,两种形式：,一种,是在踏步板的一侧设斜梁，将踏步板的另一侧搁置在楼梯间墙上。,另一种,是将斜梁布置在踏步板的中间，踏步板向两侧悬挑。,单梁式楼梯,受力较复杂，但外形轻巧、美观，多用于对建筑空间造型有较高要求时,。,9.2.2,预制装配式钢筋砼楼梯,1.,特点：,工业化程度高、施工速度快、抗震较差。,根据构件尺寸的差别大致分为：,小型构件装配式楼梯、中型构件装配式楼梯、大型构件装配式楼梯,。,1,、小型构件装配式楼梯,将梯段分为梯段梁及踏步板分别预制安装，或梯段梁随建筑物整体工艺施工完成后再进行安装踏步板。,预制构件,指,踏步构件,和,平台板,。,装配式的踏步板有一字形、三角形、,L,形等,多种形式。,（,1,）预制踏步构件,预制踏步板断面形式有一字形、正,L,形、倒,L,形、三角形等。,斜梁：,一般为矩形截面、锯齿形截面等。,平台梁：,为了便于安装斜梁，平台梁一般为,L,形截面。,平台板：,宜采用预制钢筋混凝土空心板、槽形板或实心平板。,（,2,）踏步构件的支承方式,分：,梁承式楼梯、墙承式楼梯、悬臂踏步楼梯,梁承式楼梯：,预制踏步搁在斜梁上形成梯段，,梯段斜梁搁置在平台梁上，,平台梁搁置在两边墙或柱上。,踏步之间以及踏步与斜梁之间应用水泥砂浆坐浆连接，逐个叠置。锯齿形斜梁应预埋插筋，与一字形、,L,形踏步板的预留孔插接，孔内用高标号水泥砂浆填实。,平台梁一般为,L,形截面，将斜梁搁置在,L,形平台梁的翼缘上，斜梁与平台梁的连接，一般采用预埋铁件焊接，或预留孔洞和插铁套接，如下图。,墙承式楼梯,预制踏步、平台搁置在两边墙上，省去斜梁、平台因无平台梁下面净高增加，隔离墙上开洞扩大视线。,悬挑式楼梯,将踏步板的一端固定在楼梯间墙上，另一端悬挑，同样不需要设斜梁和平台梁，预制踏步板挑出部分为,L,形或倒,L,形，压在墙内的部分为矩形断面。,楼梯间两侧墙体厚度一般不小于,240mm,，踏步悬挑长度即梯段宽度一般不超过,1.5m,。悬挑式楼梯整体性差，不能用于有抗震要求的建筑物中。,（,3,）平台板,平台板采用预制钢筋混凝土空心板和槽形板时，两端直接支承在楼梯间侧墙上，如图,9-11,（,a,）所示。如为梁承式楼梯，平台板还可采用预制实心平板，支承在平台梁和楼梯间的纵墙上，如图,9-11,（,b,）所示。,平台板搁在楼梯间侧墙上,平台板搁在平台梁和纵墙 上,2,、中型构件装配式楼梯,中型构件装配式楼梯有两类构件，,平台板,和,楼梯段,。,（,1,）预制梯段,板式梯段,板式梯段两端搁置在平台梁出挑的翼缘上，将梯段荷载直接传递给平台 梁，按构造方式不同，板式梯段有实心和空心两种,。,（,a,）板式梯段板 （,b,）梯段板与带梁平台板组成板式楼梯,中型预制装配式板式楼梯构件组合,梁式梯段,梁板式梯段由踏步板和斜梁共同组成一个构件。将踏步根部的踏面与踢面相交处做成斜面，使其平行于踏步底板，这样，在梯板厚度不变的情况下，可将整个梯段底面上升。梯段有,空心,、,实心,和,折板,三种形式。,（,a,）梁式梯段板 （,b,）梯段板与带梁平台板组成梁式楼梯,中型预制装配式梁式楼梯构件组合,(2),平台板,中型装配式楼梯通常将平台梁和板组合在一起预制成一个构件，形成带梁的平台板。这种平台板一般采用槽形板，与梯段连接处的板肋做成,L,形梁，以便连接；,当生产、吊装能力不足时，可将平台板和平台梁分开预制，平台梁采用,L,形断面，平台板可用普通的预制钢筋混凝土楼板，两端支承在楼梯间横墙上。,(3),梯段的搁置,梯段两端搁置在,L,形的平台梁上，平台梁挑出的翼缘顶面有平面和斜面两种。,梯段安装前应先在平台梁上铺设水泥砂浆，安装后，用预埋铁件焊接，或将梯段预留孔套接在平台梁的预埋铁件上，孔内用水泥砂浆填实。,底层第一跑楼梯段的下端应设基础或基础梁以支承梯段，基础常用材料：毛石、砖、混凝土、钢筋混凝土。,3,大型构件装配式楼梯,大型构件装配式楼梯：把整个梯段和平台板须制成一个构件。,按结构形式：板式楼梯和梁式楼梯两种。,特点：构件数量少，装配化程度高，施工速度快，但需要大型运输、起重设备，主要用于大型装配式建筑中。,9.3,楼梯的细部构造,一、踏步面层及防滑构造,防滑构造：通常是在接近踏口处设置防滑条，也可用带槽的金属材料包住踏口。在踏步两端近栏杆,(,或墙,),处一般不设防滑条。,防滑条材料：金刚砂、马赛克、橡皮条和金属材料等。,踏步面层做法：与楼地面做法相同。,踏步面层的材料：视装修要求而定，一般与门厅或走道的楼地面材料一致，常用的有水泥砂浆、水磨石、大理石和防滑地砖等。,二、栏杆和扶手构造,1,栏杆构造,楼梯栏杆类型：空花栏杆、栏板式和组合式栏杆三种。,(1),空花栏杆,空花栏杆材料：圆钢、方钢、扁钢和钢管等金屑材料做成。,栏杆与梯段的连接：,预埋铁件焊接：,将栏杆的立杆与梯段中预埋的钢板或套管焊接在一起。,预留孔洞插接：,将端部做成开脚或倒刺的栏杆插入梯段预留的孔洞内，用水泥砂浆或细石混凝土填实。,螺拴连接：,用螺栓将栏杆固定在梯段上，固定方式有若干种，如用板底螺帽栓紧贯穿踏板的栏杆等。,(2),栏板式,栏板类型：现浇或预制的钢筋混凝土板、钢丝网水泥板、砖砌栏板；有机玻璃、钢化玻璃等。,钢丝网水泥栏板做法：在钢筋骨架的侧面先铺钢丝网，后抹水泥砂浆而成。,砖砌栏板做法：用砖侧砌成,1,4,砖厚，为增加其整体性和稳定性，通常在栏板中加设钢筋网，并且用现浇的钢筋混凝土扶手连成整体。,(3),组合式栏杆,组合式栏杆：将空花栏杆与栏板组合而成的一种栏杆形式。空花栏杆多用金属材料制作，栏板可用钢筋混凝土栏板、砖砌栏板、有机玻璃等材料制成。,2,扶手构造,扶手材料：硬木、塑料、金属材料、石材、水泥砂浆等，其中硬木和金属扶手应用较为普遍。,扶手与栏杆的连接,：,水平栏杆扶手端部与墙的固定：,做法：在墙上预留孔洞，将扶手和栏杆插入洞内，用水泥砂浆或细石混凝土填实；或将扁钢用木螺栓固定于墙内预埋的防腐木砖上；若为钢筋混凝土墙或柱，则可采用预埋铁件焊接。,靠墙扶手与墙体的连接：通过连接件固定于墙上。连接件通常直接埋入墙上的预留孔内；也可用预埋螺栓连接。连接件与扶手的连接构造同栏杆与扶手的连接。,3,栏杆扶手的转弯处理,目的：保持上下行梯段的扶手高度一致。,9.4,楼梯设计,9.4.1,楼梯的表达方式,9.4.2,楼梯尺度,(1),踏步尺寸,楼梯的踏步尺寸包括,踏面宽,和,踏面高,，踏面是人脚踩的部分，其宽度不应小于成年人的脚长，一般为,250,320mm,。踏面高与踏面宽有关，踢面高度一般为,140,180mm,。,表,9.1,常见的民用建筑楼梯的适宜踏步尺寸,名称,住宅,学校、,办公楼,剧院、,会堂,医院,幼儿园,踢面高,r,(mm),150175,140160,120150,120150,120150,踏面高,g,(mm),260300,280340,300350,300350,260280,为了人们上下楼梯时更加舒适，在不改变楼梯坡度的情况下，可采用如图所示措施来增加踏面宽度。,(2),梯段尺度,楼梯段的宽度：,指楼梯段临空侧扶手中心线到另一侧墙面（或靠墙扶手中心线）之间的水平距离。,应根据楼梯的设计人流股数、防火要求及建筑物的使用性质等因素确定。,(3),平台宽度,为了保证通行顺畅和搬运家具设备的方便，楼梯平台的宽度应不小于楼梯段的宽度。,（,4,）梯井宽度,两梯段之间形成的空隙，称为楼梯井。,（,5,）楼梯净空高度,楼梯的净空高度,包括楼梯段上的净空高度和平台上的净空高度。,净空高度要求：梯段净高,2200mm,，,平台下净高,2000mm,。,底层净空高度不足的解决办法：,将底层第一,梯段,加长，做成不等跑,梯段；,降低楼梯间,平台梁下部地面标高；,上述两种方法结合；,底层楼梯做成直跑。,将底层第一,梯段,加长，提高中间平台标高。,适用于楼梯间进深较大、底层平台宽富裕时。,降低楼梯间,平台梁下部地面标高，,以满足净空高度要求。,但降低后地坪标高仍应高于室外地坪标高。,上述两种方法结合。采取长短跑梯段的同时，又降低底层中间平台下地坪标高。,底层楼梯做成直跑,直接从室外上二层。,室外台阶与坡道：,设在建筑物出入口的垂直设施，用来解决建筑物室内外的高差问题。,9.5,室外台阶与坡道,室外台阶,由,平台,和,踏步,组成。,台阶应等建筑物主体工程完成后再进行施工，并与主体结构之间留出约10,mm,的沉降缝。,台阶,由,面层、垫层、基层等组成,，面层应采用水泥砂浆、混凝土、水磨石、缸砖、天然石材等耐气候作用的材料。,9,.,5,.1 室外台阶,条,石,9.5.2,坡道,室外门前为了便于车辆上下，常作坡道。坡道的坡度与使用要求、面层材料和做法有关。坡度大，使用不便；坡度小，占地面积大，不经济。,考虑人在坡道上行走时的安全，坡道的坡度受面层做法的限制：,坡道的坡度一般为,1:61:12,。面层光滑的坡道，坡度不宜大于,1:10,；粗糙材料和设防滑条的坡道，坡度可稍大，但不应大于,1:6,，锯齿形坡道的坡度可加大至,1:4,。,9.6,电梯与自动扶梯,9.6.1,电梯,当房屋的层数较多，或房屋最高楼面的高度在十六米以上时，通过楼梯上楼或下楼不仅耗费时间，同时人的体力消耗也较大，在这种情况下应该设乘客电梯。,电梯的类型,按照电梯的用途不同，分为乘客电梯、载货电梯、客货电梯、病床电梯、观光电梯、杂物梯等。,按照电梯的速度不同，分为高速电梯、中速电梯和低速电梯。,按照对电梯的消防要求，分为普通乘客电梯和消防电梯。,1.,电梯井道：,井道的防火：,井道和机房四周的围护结构必须具备足够的防火性能，其耐火极限不低于该建筑物的耐火等级的规定。当井道内超过两部电梯时，需用防火结构隔开。,井道的隔振与隔声：,一般在机房的机座下设弹簧垫层隔振，并在机房下部设置,1.5m,1.8m,左右的隔声层。,井道的通风：,在井道的顶层和中部适当位置,(,高层时,),及坑底处设置不小于,300mm600mm,或面积不小于井道面积,3.5%,的通风口。,井道的检修,2,、电梯门套：,门套的构造做法应与电梯厅的装修相协调，常用的做法有水泥砂浆门套、水磨石门套、大理石门套、硬木板门套、金属板门套等。,自动扶梯适用于有大量人流上下的公共场所，坡度一般采用,30,，按运输能力分为单人、双人两种型号，其位置应设在大厅的突出明显位置。,自动扶梯由电动机械牵引，机房悬挂在楼板的下方，踏步与扶手同步，可以正向、逆向运行，在机械停止运转时，自动扶梯可作为普通楼梯使用。,9.6.2,自动扶梯,
