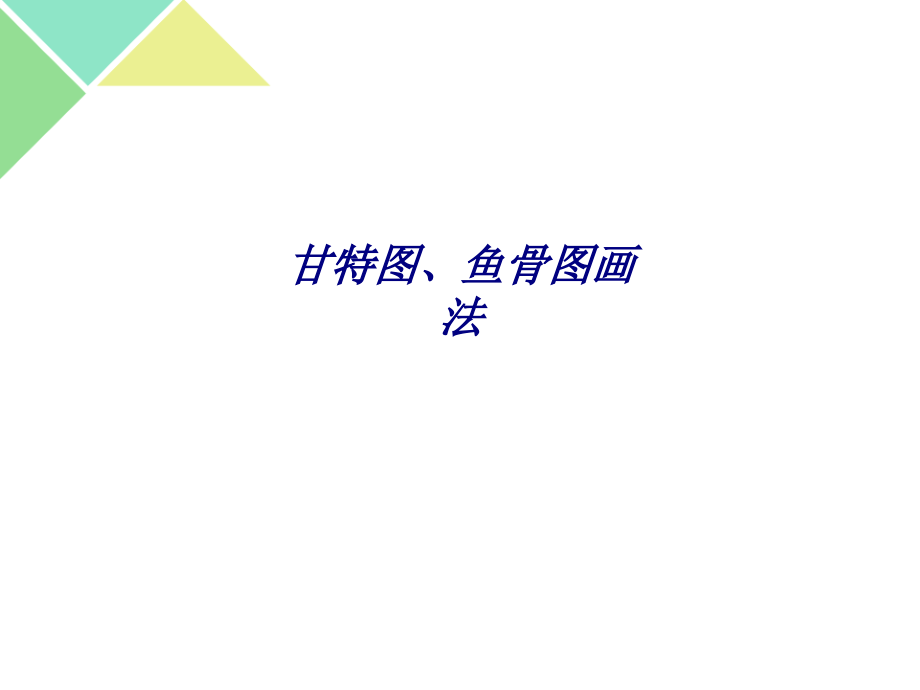

甘特图鱼骨图画法专题培训课件.ppt

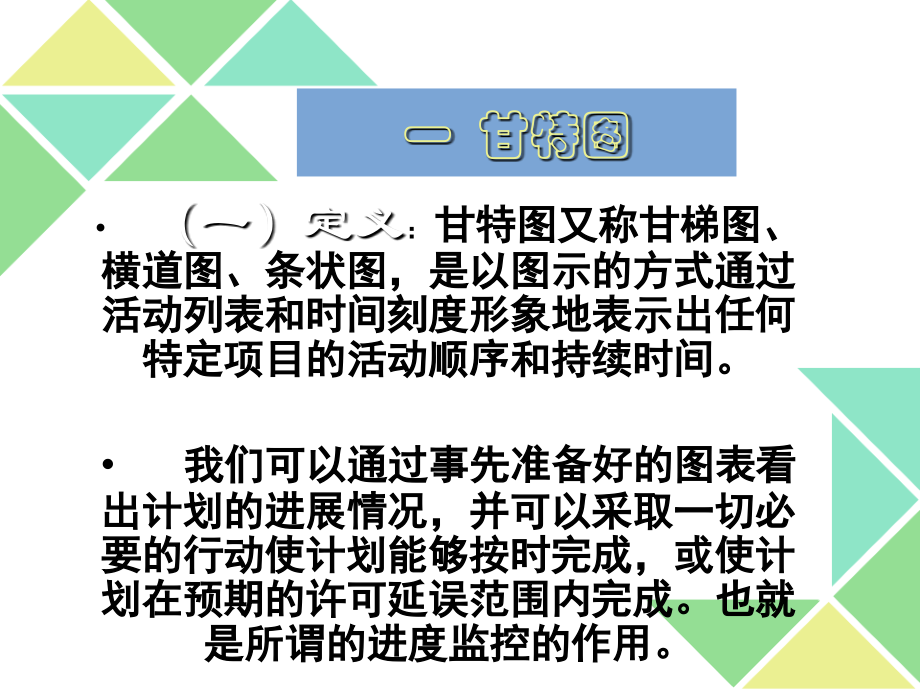

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,甘特图、鱼骨图画法,一 甘特图,（一）定义,：,甘特图又称甘梯图、横道图、条状图，是以图示的方式通过活动列表和时间刻度形象地表示出任何特定项目的活动顺序和持续时间。,我们可以通过事先准备好的图表看出计划的进展情况，并可以采取一切必要的行动使计划能够按时完成，或使计划在预期的许可延误范围内完成。也就是所谓的进度监控的作用。,（二）甘特图内容,1.,确定活动计划书的内容及顺序,通常，我们根据品管圈十大步骤按时间顺序确定相应步骤的活动内容。也可以增加成果发表环节。,2.,确定活动计划的活动日程,活动日程，即安排十大步骤所需要的时间，细化,到“周”，也就是时间规划。,注意：有些月份有,5,周,例如：品管圈活动计划时间从2016年12月1日至2017年4月2,3,日，此间有20周。按照,PDCA,四大阶段，P：投入30%时间，即主题选定至对策拟定阶段为6周；D：投入40%时间，即对策实施与检讨阶段为8周；C：投入20%时间，即效果确认至标准化阶段为4周；A：投入10%时间，即检讨与改进阶段为2周，一共加起来为,20,周时间。,各步骤时间分配方法,3.,确定各圈员工作分配,根据每一个圈员的思维习惯、特长爱好，,按照各步骤分配给合适的工作，即每个步骤落实到人。,（三）标注虚实线,标注计划线及实施线，且计划线在实施线之上（计划线与实施线不符合之处应加以说明）。在表格的,最下方注明制作人、,制作时间，以增强,荣誉感。,制作时间：,2016.12.03,制作人：、,1.,活动周期少于,6,个月。,2.,四大阶段时间分配不合理，即,PDCA,部分的时间计划错误。,3.,甘特图的右侧没有注明负责人、工具方法、地点。,4.,计划线与实施线不符合之处没有说明情况。,5.,解析和对策拟定阶段的线重叠。,6.,效果确认和标准化阶段的线重叠。,（四）常见问题,1.,品管圈周期时间不少于,6,个月,。,2.,根据活动计划时间计算出的总周数在,横坐标轴上标注相应的周次、年月时间。有些月份有,5,周，需要依照实际状况绘制甘特图。,3.,十大步骤所计划的时间要合理,并按时间顺序从上到下在左侧的纵坐标轴上标注。,4.,将已拟定的各步骤所需时间以虚线方式标注到甘特图上，将实际进度以实线方式标注在虚线下方。实施线与计划线不符合之处要加以说明情况。,5.,在甘特图的右侧注明,负责人、应用方法（工具）、地点,。,（五）注意事项,圈活动,进度计划,（六）常见错误图形,1,、表格没有名称,2,、活动周期太短,2,、没有标注虚实线,3,、四大阶段（,PDCA,）没有标注且分配不合理,30,10,20,40,1,、表格没有名称,2,、活动周期太短,2,、没有标注虚实线,3,、四大阶段（,PDCA,）没有标注,4,、右侧没有注明负责人、工具、地点,鱼骨图即特性要因图、因果图，因其形状像鱼骨而得名。分为原因追求型特性要因图-,用于原因分析（鱼头向右）,和对策追求型特性要因图-,用于对策拟定（鱼头向左）,两种。,二 鱼骨图,列出所有可能影响问题的因素，全体圈员应用头脑风暴法进行解析，可以用连续问,5,次为什么,的方法来寻找大中小原因。,（一）如何寻找原因,1.,大骨展开法（由大到小法）,画出特性要因图的骨背（主骨）,确定特性，即问题。,加入大因素。根据具体问题确定影响的因素，,可以从人、机、料、环、法等几方面分析，大要因可以用方框或其他图形圈起来。,继续展开，寻找中原因，小原因（应用头脑风暴法）。,检查是否有遗漏的原因,。,问题,机,法,料,人,中原因,小原因,中原因,小原因,小原因,中原因,中原因,中原因,（二）绘制方法,2.,小骨归纳法（由小到大法）,确定特性,准备卡片,在卡片上写出影响特性的要因,卡片分类,做大骨,组成特性要因图,（三）要点,大骨与骨背（主骨）呈,60,度夹角，中骨与主骨平行；大中小要因之间存在直接的因果逻辑关系。,大骨表示分类（方向性）,中骨表示纲领（概念性）,小骨表示细目（事实性、问题点）是可以直接采取措施的,孙骨表示进一步追查,“,为什么会这样？,”,问 题,头脑风暴、鱼骨图,原 因,所有可能造成问题的因素,表决（团体投票法）,要 因,柏拉图,查检表,真 因,经过数据分析，验证出来的原因,（四）解析步骤,根据经验或投票圈选出来的原因，,但没有经过现场数据收集的方式来验证,（五）常见问题,1.,大要因没有从,5M,（人、机、料、环、法）方面考虑。,2.,大中小要因之间因果关系不明确或无因果关联性。,3.,中原因数量不足。,4.,小原因未逐步思考深挖。,5.,错把对策当成原因。,6.,措辞笼统含糊。,7.,主观判断圈选决定要因。,1.,应用头脑风暴法，充分发散思维。,2.,合理使用罗列的方法、原因，,解析越细越好。,3.,表述尽量简洁、具体。,4.,不要主观判断要因的对错。,5.,对所有的小原因进行分析讨论，以确定真伪性。,6.,一个因果图解决一个主要问题，如果有几个主要问题，则相应画几个鱼骨图。,7.,制作成一个鱼骨图时，原则上找出的原因不少于,50,个，制作成多个鱼骨图时，每个鱼骨图找出的原因不少于,24,个。,（六）注意事项,（六）常见错误图形,1,、大原因错误,2,、中原因箭头方向错误,3,、没有小原因,4,、寻找的原因数量少,1,、没有小原因,2,、寻找的原因数量少,1,、大原因错误,2,、小原因分析不充分,3,、寻找的原因数量少,谢 谢,
