隧道工程资料的编制PPT.ppt

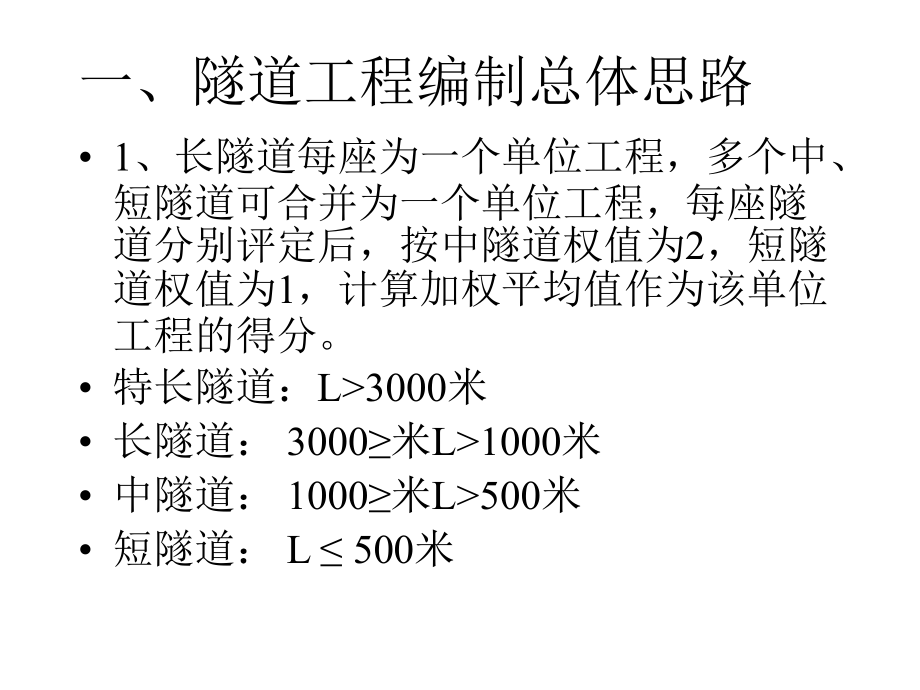

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,隧道工程资料的编制,一、隧道工程编制总体思路,1、长隧道每座为一个单位工程，多个中、短隧道可合并为一个单位工程，每座隧道分别评定后，按中隧道权值为2，短隧道权值为1，计算加权平均值作为该单位工程的得分。,特长隧道：L3000米,长隧道：3000米L1000米,中隧道：1000米L500米,短隧道：L 500米,2、按公路工程质量评定标准中分项、分部、单位工程划分的原则进行归档，洞身开挖是一个分部工程，围岩超100米按每约100米（考虑整工作进尺接近100米）作为一个分项工程，围岩少于100米，该类围岩洞身开挖作为一个分项工程；洞身衬砌是一个分部工程，可以按每工作班初期支护、二衬按工序先后次序排列，初期支护及二衬达到约100米（考虑整工作进尺和立模整数接近100米），各支护类型作为一个分项工程。,3、开工报告,隧道工程明洞工程、洞口工程分别打一个开工报告,洞身开挖、洞身衬砌分别打一个开工报告。,其它均可按一个分部工程打一个开工报告。,二、洞身开挖资料的编制,1、洞身开挖应根据实际施工情况编制资料，一般拱部每个循环开挖，为了安全的需要，都是及时地进行初期支护，因此每个循环应做质量报检，只有开挖断面合格才能进行下步工序。,2、洞身边墙开挖一般也是与拱部开挖差不多，基本是每个循环开挖，及时地进行初期支护，因此每个循环应做质量报检。,有的洞身边墙开挖时，由于拱部已经衬砌相对安全，几个循环进行一次初期支护，资料也对应按几个循环开挖进行次质量报检。,3、仰拱开挖可以100米做一次质量报检。,4、洞身开挖资料包括内容：,工序检验申请批复单,洞身开挖现场质量检验报告单,高程检测记录表（拱部）,隧道现场检测记录表,高程检测记录表（边墙、仰拱、隧底）,隧道开挖施工记录表,隧道施工观测记录表,隧道地质描述图,分项工程质量检验评定表,中间交工证书,5、隧道工程的仰拱是指设计图中仰拱部位的衬砌，而不是仰拱部位的开挖和回填。仰拱部位的开挖是洞身开挖的一部分，资料归放在洞身开挖分部工程中。,6、洞身开挖采用断面仪检测的，现场应进行检测数据记录，检测资料应归放到质检资料中。,7、洞身开挖检表后应附仰拱超挖的测量抽检资料、以及断面检测的现场记录资料。,
