TDLTE接通率分析和优化培训教材.ppt

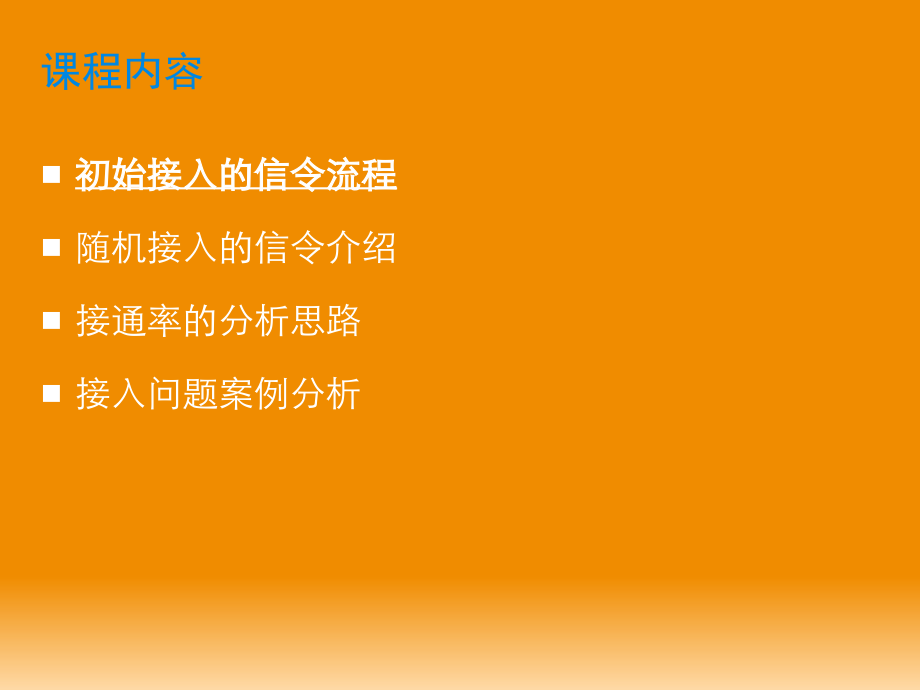

内部公开,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Theme1,Theme2,Theme3,Theme4,中文标题,字体:黑体,字号：30-32pt,色彩：蓝色,中文副标题,字体：华文细黑,字号：20-22pt,色彩：黑色,子目录(2-5级),字体：华文细黑,字号：18pt,色彩：黑色,内部公开,单击此处编辑母版标题样式,单击此处编辑母版文本样式,中文标题,字体:黑体,字号：30-32pt,色彩：蓝色,中文副标题,字体：华文细黑,字号：20-22pt,色彩：白色,内部公开,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,TDLTE 接通率分析和优化培训教材,课程内容,初始接入的信令流程,随机接入的信令介绍,接通率的分析思路,接入问题案例分析,初始接入的信令流程,终端上电后，先进行下行同步，,RSRP,测量，选择一个合适的小区进行驻留，读取广播消息。,处于,Inactive,状态或,IDLE,状态的,UE,通过发起,attach request,或,Service Request,触发初始随机接入，建立,RRC,连接，再通过初始直传建立传输,NAS,消息的信令连接，最后建立,E-RAB,。,初始接入的信令流程,初始接入的信令流程,消息,1,5,随机接入过程，建立,RRC,连接。,消息,69,初始直传建立,S1,连接，完成这些过程标志着,NAS signalling connection,建立完成。,消息,1012 UECapabilityEnquiry,过程。,消息1314安全模式控制过程。,初始接入的信令流程,消息1517 RRC Connection Reconfiguation，E-RAB建立过程。,课程内容,初始接入的信令流程,随机接入的信令介绍,接通率的分析思路,接入问题案例分析,随机接入的信令介绍,随机接入开始之前需要对接入参数进行初始化，此时物理层接受来自高层的参数、随机接入信道的参数以及产生前导序列的参数，,UE,通过广播信息获取,PRACH,的基本配置信息。,基于竞争的随机接入前导的签名个数,60,-,可用的前导个数。,Group A,中前导签名个数,56,-,中心用户可用的前导个数,。,PRACH,的功率攀升步长,POWER_RAMP_STEP 2dB,。,随机接入的信令介绍,PREAMBLE_INITIAL_RECEIVED_TARGET_POWER,-,PRACH,初始前缀目标接收功率：,-110dBm,PREAMBLE_TRANS_MAX,-,PRACH,前缀传送的最大次数,8,随机接入响应窗口,RA-Response Window Size,：索引值,7,对应,sf10,MAC,冲突解决定时器,MAC Contention Resolution Timer,：索引值,7,对应,sf64,maxHARQ-Msg3Tx,-,MSG3 HARQ,的最大发送次数：,3,MSG3 HARQ,的最大发送次数：,随机接入的信令介绍,本小区的逻辑根序列索引,root Sequence Index 80,，该参数为规划参数；,Prach Config Index-,随机接入前缀的发送配置索引,:,6,；,zeroCorrelationZoneconfig-,循环移位的索引参数,:,4,Prach Config Index,前导格式,0,4,的随机接入配置（,TDD,）,zeroCorrelationZoneconfig,configuration,value,Unrestricted set,Restricted set,0,0,15,1,13,18,2,15,22,3,18,26,4,22,32,5,26,38,6,32,46,7,38,55,8,46,68,9,59,82,10,76,100,11,93,128,12,119,158,13,167,202,14,279,237,15,419,-,课程内容,初始接入的信令流程,随机接入的信令介绍,接通率的分析思路,接入问题案例分析,接通率的分析思路,利用,CNT,、,CNA,工具，统计短呼的初始接入成功率是否满足客户要求，将接入失败的呼叫提取出来进行分析。,接通率的分析思路,随机接入过程分析,（,1,）,MSG 1,：,UE,在,PRACH,上发送随机接入前缀；,（,2,）,MSG2,：,ENB,的,MAC,层产生随机接入响应，并在,PDSCH,上发送；,（3）MSG3,：,UE的RRC层产生RRC Connection Request 并映射到PUSCH上发送；,（4）MSG4,：,RRC Connection Setup,由,ENB,的,RRC,层产生，并映射到,PDSCH,上发送。,最后，由,UE,的,RRC,层生成,RRC Connection Set up Complete,并发往,eNB,。,接通率的分析思路,从前台分析随机接入过程，接入失败可能发生的阶段：,1.MSG1,发送后是否收到,MSG2,；,2.MSG3,是否发送成功；,3.MSG4,是否正确接收。,接通率的分析思路,MSG1发送后,是否,收到MSG2,接通率的分析思路,若收不到,MSG2,的,PDCCH,，可分别对上行和下行进行分析：,上行：,1.,结合后台,MTS,的,PRACH,信道收包情况，确认上行是否收到,MSG1,。,2.,检查,MTS,上行通道的接收功率是否,-99dBm,，若持续超过,-99dBm,，解决上行干扰问题，比如是否存在,GPS,失锁或交叉时隙干扰。,3.PRACH,相关参数调整：提高,PRACH,期望接收功率，增大,PRACH,的功率攀升步长，降低,PRACH,绝对前缀的检测门限。,下行：,1.UE,侧收不到以,RA_RNTI,加扰的,PDCCH,，检查下行,RSRP,是否,-119dBm,，,SINR-3dB,，下行覆盖问题通过调整工程参数、,RS,功率、,PCI,等改善。,2.PDCCH,相关参数调整：比如增大公共空间,CCE,聚合度初始值。,接通率的分析思路,MSG3是否发送成功,接通率的分析思路,若,UE,已发出,MSG3,的,PUSCH,，结合基站侧信令查看,EnodeB,是否收到,RRC Connection Request,，若基站侧,RRC Connection Request,未收到，说明上行存在问题；,1.,检查,MTS,上行通道的接收功率是否,-99dBm,，若持续超过,-99dBm,，解决上行干扰问题。,2.,检查,RAR,中携带的,MSG3,功率 参数是否合适，调整,MSG3,发送的功率。,接通率的分析思路,MSG4,是否正确接收,接通率的分析思路,UE,是否收到,PDCCH,，若没有收到,PDCCH,，从下行信号分析及参数两方面解决,PDCCH,接收问题。,多次收到,PDCCH,后是否收到,PDSCH,？,1.,确认收到的,PDCCH,是否重传消息，检查重传消息的,DCI,格式填写是否正确；,2.PDSCH,收不到，检查,PDSCH,采用的,MCS,，检查,PA,参数配置，适当增大,PDSCH,的,RB,分配数。,课程内容,初始接入的信令流程,随机接入的信令介绍,接通率的分析思路,接入问题案例分析,接入问题案例分析,-1,MSG1多次重发未响应,问题现象,短呼测试，,UE,发出,attach req,和,RRC Connection Request,，未收到,RRC Connection Setup,。,路测信令显示，,8,次,msg1,发送未收到,MSG2,。,接入问题案例分析,-1,问题分析,观察服务小区的下行,RSRP,，,-91dBm,，下行信号良好。,检查后台告警信息，无,GPS,失锁告警。上行不存在交叉干扰。,接入问题案例分析,-1,参数调整,通过降低“,eNode B,对,PRACH,的绝对前缀检测门限”，提高,PRACH,检测概率，提升,MSG1,正确解调的概率。,参数：,eNode B,对,PRACH,的绝对前缀检测门限,PRACH Absolute Preamble Threshold for Enode B Detecting Preamble,取值范围：,1-65535,单位：线性值,缺省值：2000,将“,eNode B,对,PRACH,的绝对前缀检测门限”从,2000,改为,50,，修改后进行短呼测试，,RRC Connect Success,为,100%,。在小区,PCI 11,，从,MSG1,发送的间隔上观察，再未出现,MSG1,重发无响应的现象。,接入问题案例分析,-2,问题现象,某地区短呼性能摸底测试，路测发现前台偶尔收不到,MSG4,，导致接通失败。核对,NodeB,侧信令发现后台已经下发了,RRC,层消息,RRC Conection Set up,，但是未收到,RRC Conection Set up Complete,。,接入问题案例分析,-2,大量短呼测试，,RRC,连接无响应均为,msg4 fail,，失败原因：,failure at MSG4 due to CT timer expired,。,接入问题案例分析,-2,大量短呼测试，,RRC,连接无响应均为,msg4 fail,，失败原因：,failure at MSG4 due to CT timer expired,。,接入问题案例分析,-2,正常起呼的随机接入过程,接入问题案例分析,-2,对照正常起呼的随机接入过程，结合,MSG4,过程的分析思路，进行具体分析：,下行信道质量如何？,RSRP,？,SINR,？,是否是,PDCCH,没收到？,是否多次收到,PDCCH,，而没有收到,PDSCH,。,分析将,MAC Contention Resolution Timer,由,48sf,改为,64sf,，使得,UE,发送,MSG3,后等待接收,MSG4,的时间由,48ms,增大到,64ms,，增加弱场起呼时,UE,接收,MSG4,的概率。,接入问题案例分析,-2,修改,CRT,定时器为,64ms,后，通过,MSG4 Report,和,LTE MAC RACH Attempt,看到基于竞争的随机接入成功。,
