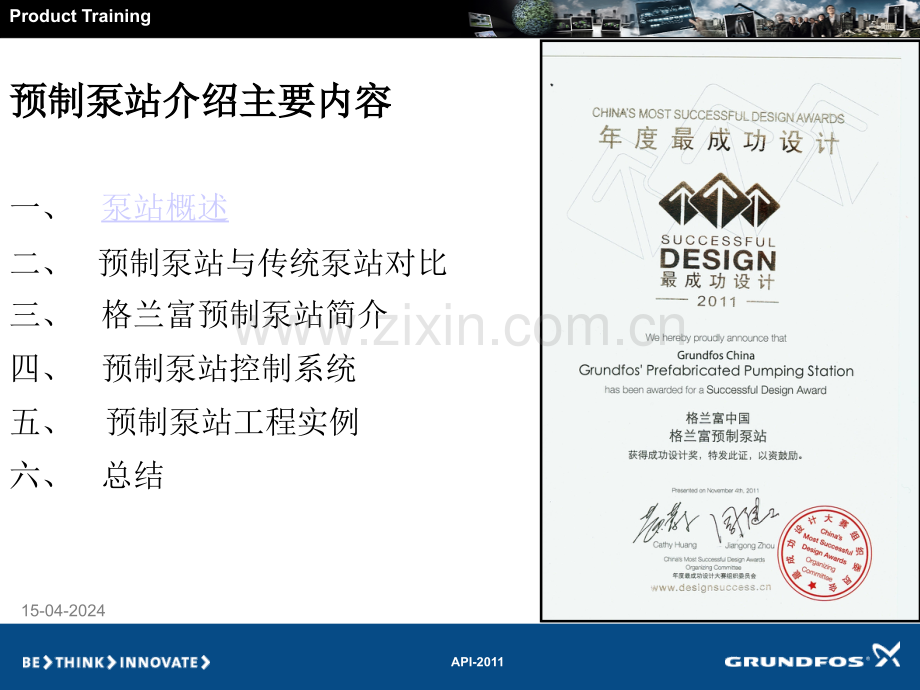

15-04-20241WASTEWATERProduct TrainingAPI-2011格兰富预制泵站介绍格兰富预制泵站介绍15-04-20242WASTEWATERProduct TrainingAPI-2011预制泵站介绍主要内容预制泵站介绍主要内容一、泵站概述二、预制泵站与传统泵站对比三、格兰富预制泵站简介四、预制泵站控制系统五、预制泵站工程实例六、总结15-04-20243WASTEWATERProduct TrainingAPI-2011废水排放废水排放及泵送及泵送系统系统废水收集泵站网络泵站主泵站15-04-20244WASTEWATERProduct TrainingAPI-2011泵站解决方案泵站解决方案15-04-20245WASTEWATERProduct TrainingAPI-2011预制泵站可以泵送何种介质？预制泵站可以泵送何种介质？原污水雨水排水工业废水源水取水15-04-20246WASTEWATERProduct TrainingAPI-2011选择预制泵站还是传统的混凝土泵站？选择预制泵站还是传统的混凝土泵站？传统泵站特点：所有泵集中安装在某种类型的泵站中.土建材料基本为混凝土15-04-20247WASTEWATERProduct TrainingAPI-2011常见泵站问题常见泵站问题渗漏、腐蚀沉积液位控制故障臭味水泵故障堵塞密封泄漏振动电机过温任何非常规维护的停机时间都会增加营任何非常规维护的停机时间都会增加营运运成本成本!15-04-20248WASTEWATERProduct TrainingAPI-2011Optimum Pumping Station渗漏、腐蚀渗漏、腐蚀混凝土泵站的缺点混凝土泵站的缺点 40年前建的混凝土泵站,今天 同样是40年前建的旧预制泵站15-04-20249WASTEWATERProduct TrainingAPI-2011大型预制泵站的结构和材料大型预制泵站的结构和材料防止渗漏、腐蚀防止渗漏、腐蚀缠绕玻璃钢玻璃纤维含量约占75坚固的底部结构100防水结构15-04-202410WASTEWATERProduct TrainingAPI-2011Optimum Pumping Station沉积沉积混凝土泵站的缺点混凝土泵站的缺点15-04-202411WASTEWATERProduct TrainingAPI-2011Optimum Pumping Station下凹的底部确保不变形。下凹的底部确保不变形。防止污泥沉积防止污泥沉积解决解决沉积沉积-优越优越的罐体底部模型的罐体底部模型15-04-202412WASTEWATERProduct TrainingAPI-2011Optimum Pumping Station解决沉积解决沉积预制泵站底部形状设计预制泵站底部形状设计15-04-202413WASTEWATERProduct TrainingAPI-201115-04-202414WASTEWATERProduct TrainingAPI-2011Optimum Pumping Station水泵故障水泵故障-堵堵塞塞污水污水内含有内含有许多许多杂物杂物，例如能够堵塞，例如能够堵塞水泵的碎布、碎屑。水泵的碎布、碎屑。15-04-202415WASTEWATERProduct TrainingAPI-2011Optimum Pumping Station解决解决堵堵塞塞-粉碎格栅粉碎格栅h进水通过粉碎格栅后变成更小的颗粒进水通过粉碎格栅后变成更小的颗粒h预防水泵的堵预防水泵的堵塞塞15-04-202416WASTEWATERProduct TrainingAPI-2011泵站泵站组件的配合度组件的配合度运输施工要求运输施工要求使用寿命使用寿命投资成本投资成本预制泵站预制泵站1.在工厂组装和预设2.责任方为一家1.重量轻2.易于安装、运输3.需小心安装1.抗化学腐蚀能力强，生命周期长1.取决于人工成本和泵站尺寸。2.PE用于小直径的泵站价格最低混凝土泵站混凝土泵站1.装配不由水泵制造商进行2.组件不总满足水力最优条件1.浇筑、安装时间长2.施工成本高1.不作好防腐处理，生命周期较短2.在人工成本低的国家，价格较低预制泵站与预制泵站与混凝土泵站对比混凝土泵站对比00.511.522.533.544.5组件的配合度运输施工要求使用寿命投资成本预制泵站混凝土泵站高15-04-202417WASTEWATERProduct TrainingAPI-2011泵站泵站防漏防漏抗化学抗化学腐蚀性能腐蚀性能室内安装室内安装适合度适合度室外安装室外安装适合度适合度预制预制泵站泵站从底部至顶盖都防泄漏一定程度的抗化学腐蚀能力重量轻，易于处理。选用合适的顶盖，可承受道路交通荷载混凝土混凝土泵站泵站由于地层不稳定产生裂缝，不防漏混凝土为多孔材料，可与气体及酸性物质反应。不可将泵坑与建筑物墙体浇筑在一起铸铁顶盖，可承受道路交通荷载预制泵站与预制泵站与混凝土泵站对比混凝土泵站对比00.511.522.533.544.5防漏抗化学腐蚀性能 室内安装适合度室外安装适合度预制泵站混凝土泵站高15-04-202418WASTEWATERProduct TrainingAPI-2011泵站产品泵站产品及世界各地工厂及世界各地工厂PE-FlexWgeJoutsaSmart Bottom格兰富苏州工厂格兰富苏州工厂GPC 中国有较长制造PPS历史的国家2008年开始制造PPS 计划制造PPS15-04-202419WASTEWATERProduct TrainingAPI-2011自1970年代起，拥有在芬兰的预制泵站车间直接负责泵站设计和制造 年产超过6000个预制式泵站 2010年，预制泵站在中国有了应用格兰富预制泵站格兰富预制泵站15-04-202420WASTEWATERProduct TrainingAPI-2011大型预制泵站大型预制泵站-PPS大型预制泵站大型预制泵站如您所需如您所需从泵到维修间，所有需要的都已经包括在内标准设计型式泵站流量、扬程完全定制的综合泵站流量、扬程完全定制的综合泵站主要优点主要优点 完全配套的水泵和控制系统 占地面积小 可提供完全客户化定制的型号 使用管道粉碎机防止污物堵塞 可提供粉碎性格栅安装作为可选项 可安装臭气去除装置泵站标准直径泵站标准直径1200，1600，2000，3000 mm标准高度标准高度最大至12m入流流量入流流量最大至200 l/s水泵功率水泵功率最大至160kW配套水泵配套水泵SL,SE,S15-04-202421WASTEWATERProduct TrainingAPI-2011湿井泵站湿井泵站带维修间的泵站带维修间的泵站大大型预制泵站四种类型型预制泵站四种类型15-04-202422WASTEWATERProduct TrainingAPI-2011集成式泵站集成式泵站综合泵站综合泵站大大型预制泵站四种类型型预制泵站四种类型15-04-202423WASTEWATERProduct TrainingAPI-201115-04-202424WASTEWATERProduct TrainingAPI-2011预制泵站安装步骤预制泵站安装步骤PPS生产、安装和调试15-04-202425WASTEWATERProduct TrainingAPI-2011预制式泵站可选项预制式泵站可选项粉碎性格栅粉碎性格栅管道粉碎机管道粉碎机臭气去除装置臭气去除装置轻轻便起吊装置便起吊装置15-04-202426WASTEWATERProduct TrainingAPI-2011进口格栅安装形式进口格栅安装形式提篮式进口格栅提篮式进口格栅粉碎性格栅粉碎性格栅15-04-202427WASTEWATERProduct TrainingAPI-2011粉碎格栅粉碎格栅渠道式安装渠道式安装 管道式安装管道式安装 湿井安装湿井安装15-04-202428WASTEWATERProduct TrainingAPI-2011特殊的泵站设计特殊的泵站设计15-04-202429WASTEWATERProduct TrainingAPI-2011特殊的泵站设计特殊的泵站设计蓄水池蓄水池15-04-202430WASTEWATERProduct TrainingAPI-2011改建项目，干式安装改建项目，干式安装15-04-202431WASTEWATERProduct TrainingAPI-2011预制泵站控制系统预制泵站控制系统GSMGRM 服务器服务器CU 361GRM 网络接入口网络接入口Internet控制系统的层次控制系统的层次通过网络和手机监测通过网络和手机监测15-04-202432WASTEWATERProduct TrainingAPI-2011泵站专用综合控制系统泵站专用综合控制系统专门为污水系统设计的完整的控制系统，满足功能专门为污水系统设计的完整的控制系统，满足功能拓展的需要，并有可靠的支持。拓展的需要，并有可靠的支持。用户界面简单，易读可控制1到6台泵适用于所有品牌的污水泵可以整合在SCADA和BMS系统15-04-202433WASTEWATERProduct TrainingAPI-2011适合于不同程度的系统集成适合于不同程度的系统集成完整的，即插即用的控制柜完整的，即插即用的控制柜作为单独的模块安装在控制柜中作为单独的模块安装在控制柜中关键的功能特点关键的功能特点日常放空泵站，防止沉淀防抱死功能防止浮渣根据容积的测量来估算入流流量根据容积的测量来估算泵送的水的体积溢流记录搅拌器/电动冲洗阀的控制15-04-202434WASTEWATERProduct TrainingAPI-2011格兰富远程管理一种易于安装、低成本的泵站监测管理方案方案方案集中管理的数据库和网络服务器使用SMS/GPRS进行数据收集只需一台标准的可连接互联网的个人电脑接收报警监测系统管理系统优化报告水泵和控制系统CIU27115-04-202435WASTEWATERProduct TrainingAPI-2011在地图上采用树状结构在地图上采用树状结构显示该区域所有安装泵站的信息显示该区域所有安装泵站的信息 15-04-202436WASTEWATERProduct TrainingAPI-2011在您的办公室里即可在线观看在您的办公室里即可在线观看安装泵站的状态并调整运行参数安装泵站的状态并调整运行参数15-04-202437WASTEWATERProduct TrainingAPI-2011PPS 工程实例工程实例-芬兰芬兰 17 km 压力管道系统Loppi-Riihimki8 个带维修间的预制泵站25 km 压力管道 2001年Hamina-Vehkalahti11 个综合泵站Savonlinna City 2001年4 个集成式泵站15-04-202438WASTEWATERProduct TrainingAPI-2011PPS 工程实例工程实例-芬兰芬兰15-04-202439WASTEWATERProduct TrainingAPI-2011预制泵站业绩预制泵站业绩-中国中国PPS 工程实例工程实例-上海浦东上海浦东 2000吨吨/日日15-04-202440WASTEWATERProduct TrainingAPI-2011PPS 工程实例工程实例-重庆重庆 4000吨吨/日日15-04-202441WASTEWATERProduct TrainingAPI-2011PPS 工程实例工程实例-宁夏（宁夏（6000吨吨/日）日）15-04-202442WASTEWATERProduct TrainingAPI-2011PPS 工程实例工程实例-济南济南 8000吨吨/日日15-04-202443WASTEWATERProduct TrainingAPI-2011PPS 工程实例工程实例-济南济南 10000吨吨/日日15-04-202444WASTEWATERProduct TrainingAPI-2011格兰富预制泵站优势格兰富预制泵站优势快速安装工厂制造、测试按照最终用户的要求装配完整高质量的组件坚固的泵站筒体用户友好性大量实践证明可靠耐用状态监测和远程监控完善的售后服务15-04-202445WASTEWATERProduct TrainingAPI-2011一站式采购一站式采购格兰富设计格兰富生产格兰富调试格兰富提供服务格兰富提供担保15-04-202446WASTEWATERProduct TrainingAPI-2011节约成本节约成本节约总建设成本简化设计流程简化的合同界面可节约工程施工时间环境友好100不漏水节约泵送费用无泄漏泵送分期建设临时泵站节约投资使用预制泵站的益处：使用预制泵站的益处：15-04-202447WASTEWATERProduct TrainingAPI-2011谢谢！谢谢！
