采暖工程预算.ppt

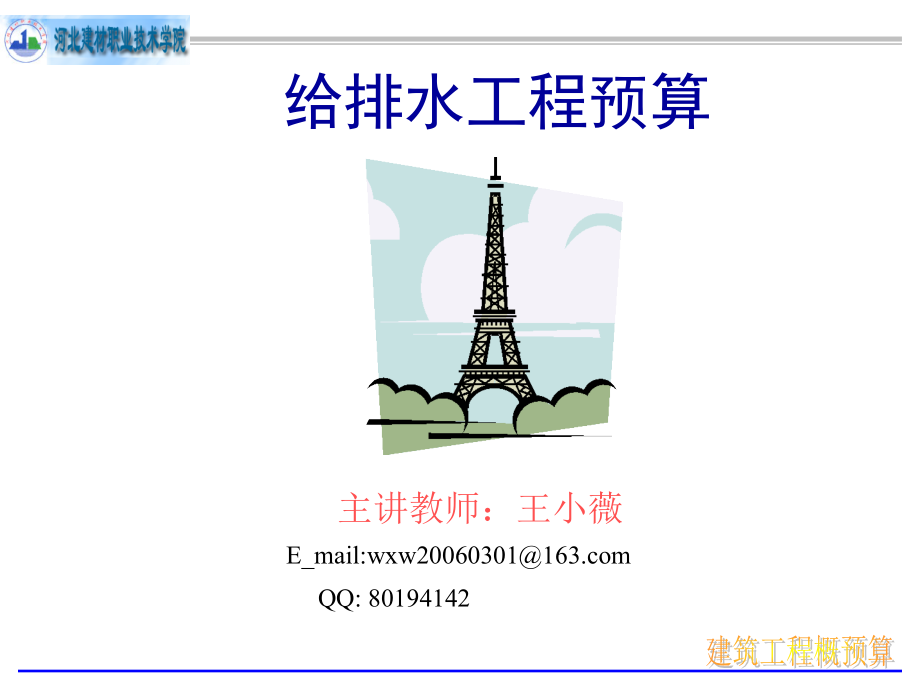

单击此处编辑母版样式,单击此处编辑幻灯片母版样式,第二层,第三层,第四层,第五层,*,建筑工程概预算,主讲教师：王小薇,E_mail:wxw20060301,QQ:80194142,给排水工程预算,教 学 计 划,第一章：建筑工程概预算基础知识,第二章：建筑工程定额,安装工程概述,第三章：给排水工程预算,第四章：采暖工程预算,第五章：工业管道工程,第六章：建安工程费用构成,第七章：施工图预算的编制,第八章：工程量清单计价简介,第四章 采暖工程预算,主要内容：,1、采暖施工图的识读等基础知识；,2、采暖系统的组成；,3、采暖工程中常用的材料；,4、采暖工程量的计算，通过实例掌握采暖施工图预算编制的方法和步骤,。,重点、难点：,看懂采暖施工图，计算出工程量并熟悉定额相关子目。,第四章 采暖工程预算,第一节 采暖工程概述,第二节 采暖工程常用材料和设备,第三节 采暖管道安装及有关施工说明,第四节,采暖工程工程量的计算,目 录,第一节 采暖工程概述,一、采暖系统的分类,采暖：冬季向建筑系统提供热量的工程系统被称为供暖系统。,（一）按热媒分类,1、,热水采暖,：以热水为媒介，又可分为低温热水供暖系统（小于100度）和高温热水供暖系统,2、,蒸汽采暖,：它是以水蒸气为“热媒”的采暖系统。它的特点是温度变化大，热惰性小，易造成室内干燥，卫生效果差。适用于需要集中而短暂采暖的公共建筑。,3、热风采暖,：,（,二）按循环动力分类,1、,自然循环,热水采暖系统,供水和回水的密度差所形成的压力进行循环。,适用家庭或较小的独立建筑（4层以下）。,组成：锅炉，管道，散热器，高位水箱。,安装特点：回水管向下坡度，锅炉与散热器要有一定的高差（0.5 1.0m），炉低，散热器高。,2、机械循环热水采暖系统,依靠水泵产生的压力进行循环,。,组成：锅炉，管道，水泵，散热器，膨胀水箱。,安装特点：.水泵置于回水干管上,.膨胀水箱置于最高处。,.,供水仰头走，回水低头走(排气阀位置),自然循环热水采暖系统工作原理图,二、热水采暖系统,组成：,热源、热网、热用户,1热源：热电厂，区域锅炉房，将水加热到高温热水或汽。,2热网：区域供热热水管网或蒸汽管网组成的输配系统。（室外采暖工程-外网）,3热用户：生产，生活用热系统与设备组成的热用户。（室内采暖工程）,三、室内采暖系统的形式,1、双管上供下回式(,图,),2、单管上供下回式,3、下给下回式,4、,水平串联式,5、水平单管跨越式,6、住宅分户计量（共用立管、单独立管）,同程式热水采暖系统,第二节、采暖常用材料及设备,1、管材：同给排水,2、散热器：,向房间供给热量，以补充房间的热损失，使室内保持需要的温度。从而达到取暖的目的。对流及辐射，其中大部分热以对流方式传给室内空气。,(1)分类,按材质分：,铸铁,、钢制、其他（铝制、铜质、复合）,按结构形式分：管式、翼式、柱式、板式,按传热方式分：对流、辐射,（2）铸铁散热器-指数参数表3.1,柱型：有二柱式，四柱式，五柱式,特点：在顶部，底部各有一对带丝扣的穿孔，供热媒进出，并将各片组成一组暖气包,每组柱型散热器最好不多于20片。片数过多不仅施工安装困难，而且单位金属质量的散热量低。,常见尺寸：760散热面积0.235/片,813散热面积0.28/片,圆（长）翼型，（一根，或二根气管）,圆翼型：DN50，DN75,长翼型：大60、小60,图3.7 铸铁散热器,（3）钢制散热器,常见：柱式、钢串片、闭式、板式、扁管单板式,板式散热器,3、其它采暖附件,（,1）自动排气阀,(,图,）,(2）阀门,（图）,（3）放气门,（4）除污器,（5）膨胀水箱：补水、排气、定压，有5根管。,上供下回式,热水供暖系统的膨胀水箱常放置在,顶棚内,，在平顶房屋中则将膨胀水箱放置在专设的屋顶小室内，膨胀水箱由承重墙、楼板梁等支承。,下供下回,式热水供暖系统中膨胀水箱常放置在,楼梯间顶层的平台上,。,4常用保温材料,一般常用的,保温,材料有：,预制瓦块,：有泡沫混凝土、珍珠岩、蛭石、石棉瓦块等。,管壳制品,：有,岩棉,、矿渣棉、,离心玻璃棉,、,硬聚氨脂,泡沫塑料、聚苯乙烯泡沫塑料管壳、,橡塑,等。,卷材,：有离心玻璃棉、聚苯乙烯泡沫塑料、岩棉等。,一般常用的,保护,材料有：,保护壳,材料有麻刀、白灰或石棉、水泥、麻刀；,玻璃丝布,、,PVC,、塑料布、浸沥青油的麻袋布、油毡、工业棉布、,铝箔纸（贴在PVC板上）,、铁皮等。,常用保温材料的比较,保温材料的产品也比较多,有离心玻璃棉,矿棉、岩棉、硬质聚氨脂、橡塑管壳等 1）离心玻璃棉,矿棉、岩棉保温性能没有硬质聚氨脂、橡塑管壳好，但是它耐高，可以用于高于135度以上的高温热水或蒸汽管道上，硬质聚氨脂、橡塑管壳保温性能较好，但不能用于蒸汽管高温管道 2）橡塑管壳可以直接保温，而无需外加保护层，做防结露时是需加的。3）离心玻璃棉,矿棉、岩棉等有成品，有棉毡的，也有管壳的，而硬质聚氨脂却要发泡，不过可以做成各种型状的。4）离心玻璃棉,矿棉、岩棉价格方面也比较便宜，橡塑的较贵一点。,返回安装,第三节 采暖管道安装及有关施工说明,一,、采暖管道安装顺序,施工顺序,：一般是先配管干管、立管和支管再安装 散热器。,采暖工程顺序：,一种是顺序安装另一种是平行安装。,二、采暖管道安装要求,1、管道穿过地下室或地下构筑物外墙时要采用,刚性防水套管,（8册)，穿楼板或隔墙时，应在楼板或隔墙内预埋套管，套管的内径应稍大于管道的外径。在套管与管道之间，应用石棉绳塞紧。,2、管道的连接方式：采暖管道的安装方式有,明装和暗装,两种。传统管材为焊接钢管。当直径32mm时采用三通等管件丝扣连接，当管道直径40mm时可采用焊接连接。目前，主要材料是 PPR-、PE-X、XPAP、ABS等，连接方式常用热熔和,卡套管件,。,3、主干管与分支立管连接时通常用,1-3,个弯头连接，解决管道胀缩问题。,4、室内供暖系统的弯管,90o弯头：拐弯处、主管与支管连接,乙字弯：暖气片出口起美观作用。增加长度60mm,抱弯：大管让小管、立管让支管。增加长度60mm,（,见图）,5、,方形补偿器,：金属管道会热胀冷缩(每m钢管温度每升高1便会伸长0012m)，对于一个系统的管道，要合理地设置固定点和在两个固定点之间设置自然补偿或方形补偿。,三、管道及支架的防腐保温要求,1、除锈：除净金属表面上的锈蚀及杂质；增加金属表面的粗糟度；增加油漆膜与金属表面的粘结强度。分为：人工除锈、机械除锈和化学除锈。,2、刷油：防锈漆、调和漆、银粉、沥青漆,3、保温绝热：保热和保冷,保温绝热结构,：,防腐层、保温层、保护层,（镀锌铁皮、玻璃纤维布、,聚乙烯,、玻璃钢），,高温不做防腐。,（a）元宝弯；(b)来回弯,图3.5 煨弯形式示意图,第四节 采暖工程工程量的计算,一、定额的使用,1、管道、散热器8册；防腐、刷油、保温11册；温度计、压力表10册。,2、室内外管道的划分：入户阀门井或建筑物外墙皮1.5米,3、采暖管道与工艺管道的分界线：锅炉房或泵站外墙皮,1、计算管道工程量均以施工图所示的长度，以,“米”为单位计算，不扣除阀门、管件所占的长度。,扣除散热器所占的长度。,连接散热器立管的工程量计算,L=a+b-c,a=上立管标高-下立管标高,b=,上,下水平,干管、立管与墙面的弯管,（立管乙字弯 可按0.100.06m）,c:散热器进出水口间的高度,二、工程量计算规则（7条）,计算主要项目,连接散热器支管的工程量计算,L=a-b+c,a=立管中心线到散热器中心线的距离,b=散热器长度的一半,c:支管与散热器的乙字弯（,可按0.100.06m,）,2、方形伸缩器的制作与安装以“个”为计量单位。,方形伸缩器所用管道的长度应按管道安装工程量进行计算。有设计图纸时按图,纸尺寸进行计算，无设计图纸时可按表3.6计算（详见90）。,（定额包括制作样板、筛砂、炒砂、灌砂、打砂、制堵、加热、煨制、倒砂、清管腔、焊接、张拉、安装等内容。）,3、散热器的计算,1）,柱式,铸铁散热器的组成安装以“片”为计量单位。,（,拖钩、挂钩的安装已包括在散热器的安装中，但应计算其材料数量和主材费用。）,2）钢制散热器,钢制闭式散热器的安装按外观尺寸分不同档次，以“片”为计量单位。,（工作内容包括打堵墙眼、钩架的制作与安装、稳固等。H2002000以内，H3001000）,钢制板式散热器的安装是根据散热器的型号（外观尺寸），以“组”为计量单位,。,（,工作内容包括打堵墙眼、钩架的制作与安装、稳固等。,H6002000以内，H6001000以内）,钢制柱式散热器的安装是根据每组散热器的片数不同来划分档次，以“片”为计量单位。,（3）,低温,地板辐射采暖系统,中管道安装按施工图所示中心线长度以“,10m”为,计量单位，分（集）水器安装以,“台,”为计量单位，保温隔热层铺设以,“”,为单位计算。,（说明）,（管道图）,（,分（集）水器）,（,4）拖钩、挂钩的安装已包括在散热器的安装中，但应计算其材料数量和主材费用。,（5）散热器安装中快速接头安装的人工及辅材费已计入管道安装中，但其本身的价值应按设计数量另行计算。,（6）不带阀门的散热器安装时，每组增加两个快速接头的材料费。,4、采暖系统调试,（8-952，15%人工费，人工50%，材料50%）,计算范围以采暖管道、管件、阀门、法兰、供暖器具等组成的采暖系统安装的人工费为计算基数，以,“系统”为单位计算。,5、,除锈、防腐、刷油、保温绝热的计算,（执行 定额第十一册）,（1）,除锈工程量的计算,手工除锈是根据锈蚀的程度分,轻锈、中锈、重锈,等档次，以“平方米”为计量单位。金属结构以质量“千克”为计量单位。,钢管除锈工程量的计算,：按管道表面展开面积计算工程量。表面展开面积可用下式进行计算，也可按表3.7或表3.8（详见P92）计算。,S=LD,铸铁管道除锈工程量的计算,：按管道表面展开面积计算工程量。表面展开面积可用下式进行计算：,S=LD+承口展开面积,S=1.2LD-表,3.7,1.2,散热器除锈工程量的计算：,按散热器片的表面积计算，见表3.9。,金属结构除锈工程量的计算,：金属结构除锈时，采用人工除锈和喷砂除锈，是以“千克”为计量单位；若采用动力除锈和化学除锈时，以“平方米”为计量单位（金属结构可按100kg折算5.8m2面积计算）。,轻锈,：,部分氧化皮开始破裂脱落，红锈开始发生。,中锈,：,部分氧化皮破裂脱落，呈粉堆状，除锈后用肉眼能看见腐蚀的小凹点。,重锈,：,大部分氧化皮脱落，呈片状锈层或凸起的锈斑，除锈后会出现麻点或麻坑。,（2）刷油工程量的计算,刷油漆工程一般有底漆和面漆的区别，其刷漆的遍数、种类、颜色等需根据设计图纸的要求确定。,管道刷油,工程量的计算：管道刷油工程按管道的表面展开面积计算，工程量的计算与除锈工程量的计算相同。,管道保温层上表面的刷油,，应根据保温层厚度形成的表面积来计算刷油工程量。其计算公式为：,S=L(D+2+25%+2d1+2d2),=L(D+2.1+2d1+2d2),管道保温层的表面积也可查表,3.7,。,定额中管道的刷油是按在安装地点就地刷油考虑的，如在安装前管道进行集中刷油，其人工乘以系数0.7，其余不变。,散热器的刷油,工程量的计算：散热器的刷油工程量计算与除锈的工程量相同。定额中散热器片的刷油是按集中刷油考虑的。,金属结构刷油,的工程量计算：金属结构刷油工程量的计算以“千克”为计量单位。,(3)绝热保温工程量的计算,管道绝热保温工程量计算时，按管道的安装长度计算，不扣除法兰、阀门、管件所占的长度。其计算公式如下：,V,管,=L(D+3.3%)(+3.3%)=L(D+1.033)1.033,也可按表3.7和表3.8选用。,绝热保温层的保护层制作工程量是以“平方米”为计量单位，其计算方法与刷油相同,。,6、,技术措施费,（给排水同样适用）,操作高度增加费：,操作物高度离楼地面3.6m以上时施工,发生的降效费用，以高度增加部分的人,工费为计算基数。（1.1%1.85%）,超高费：,高度在6层或20m以上的工业与民用建筑施工时,发生的降效费用，以人工为基数。,脚手架：,按人工的5%计算。,系统调试费：,按人工的15%计算。,7,、组织措施费,（软件演示）,三、采暖工程主要项目,1、管道工程,2、阀门、热表、除污器、排气阀,3、散热器,4、支吊架制安,5、套管,6、除锈、刷油、绝热,7、措施费,8、工料分析,9、取费,注：土方工程部分不能丢。,四、采暖施工图的识读,与给排水施工图相似,1、图例（P87）,2、采暖图纸的组成,3、识读,（1）先看施工说明,从文字说明中可以了解以下几方面的内容：,散热器的型号；,管道的材料及管道的连接方式；,管道、支架、设备的刷油和保温做法；,施工图中使用的标准图和通用图。,2）看室内采暖施工平面图,采暖平面图是室内采暖系统工程的最基本和最重要的图，它主要表明采暖管道和散热器等的平面布置和平面位置。要注意以下几点：,散热器的位置和片数；,供、回水干管的布置方式及干管上的阀门、固定支架、伸缩器的平面位置；,膨胀水箱、集气罐等设施的位置；,管子在哪些地方走地沟。,3）看室内采暖施工系统图,采暖系统图主要表示采暖系统管道在空间的走向，识读采暖管道系统图时，要注意以下几点：,弄清采暖管道的来龙去脉，包括管道的空间走向和空间位置，管道直径及管道变径点的位置；,管道上阀门的位置、规格；,散热器与管道的连接方式；,和平面图对照，看哪些管道是明装，哪些管道是暗装。,五、工程实例计算,实例1、计算上给下回式采暖系统工程量,见图,实例2、计算办事处采暖系统工程量,见图,
