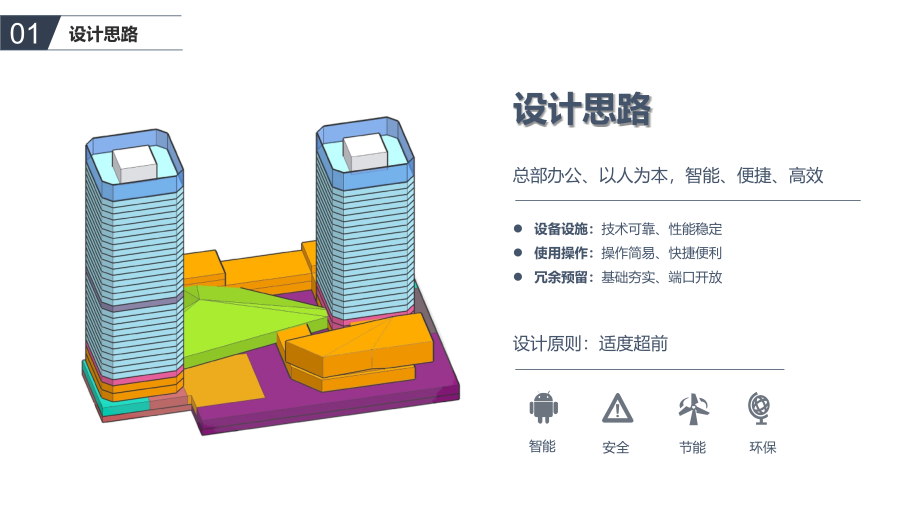

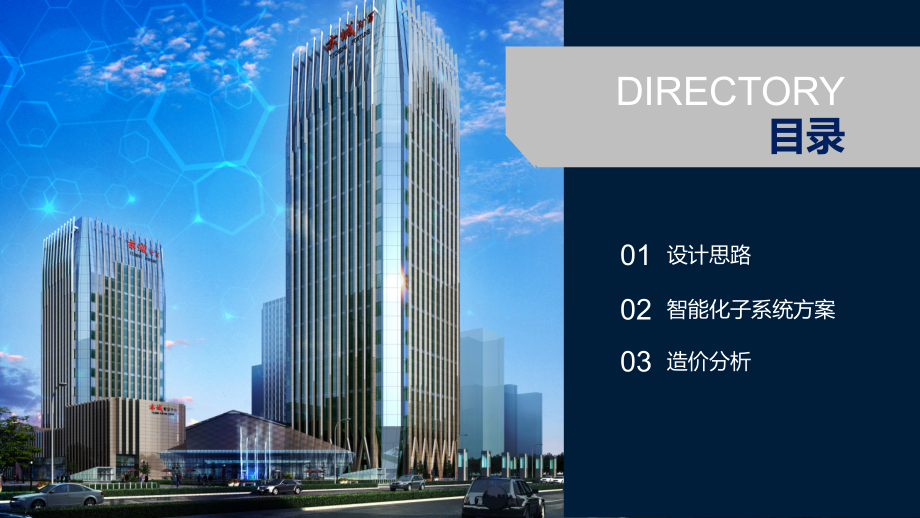

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,目录,DIRECTORY,设计思路,01,智能化子系统方案,02,造价分析,03,设备设施：,技术可靠、性能稳定,使用操作：,操作简易、快捷便利,冗余预留：,基础夯实、端口开放,设计思路,总部办公、以人为本，智能、便捷、高效,设计原则：适度超前,智能,安全,节能,环保,设计思路,01,1.,综合布线系统,系统概述,智能化子系统方案,02,标准：,千兆桌面、万兆互联。,布线原则：,每工位一对信息点位（网络、语音）。,功能区适度配点，合理预留。,共计,653,个信息点位,。,工艺要求：,隐蔽美观、布放整齐、标签清晰。,依据,建筑与建筑群综合布线系统工程验收规范,1.,综合布线系统,系统架构,工作区子系统：,面板、模块、跳线。,水平子系统：,六类网线。,垂直子系统：,光纤、大对数。,管理间子系统：,理线架、配线器、标签、分配图。,设备间子系统：,传输机柜、三层交换设备。,智能化子系统方案,02,水平子系统,管理间子系统,垂直子系统,工作区子系统,设备间子系统,02,外网层：,双物理链路，不同路由接入，保证网络外线稳定。,核心层：,双核心交换机设计，采用虚拟化技术，实现单台交换机故障,无感知,切换,。,接入层：,分为两部分，无线和计算机构成信息网络，其他子系统构成智能网络。,语音：,数字语音程控交换机，实现全语音功能。,发布,门禁,监控,计算机,无线,电话,会议,入口安全系统,语音,交换机,路由器,上网行为管理,双核心,交换机,无线控制器,服务集群安全系统,交换机,管理,工作站,服务器集群,2-3.,网络、语音系统,系统架构,外网层,核心层,接入层,智能化子系统方案,30B+D,02,审计功能：,权限审计、行为审计、内容审计。,防护功能：,入侵防护、攻击防护、病毒防护,。,更新功能：,系统更新、补丁更新、资源库更新。,全网防护：,外网防护、移动终端防护、局域网终端防护。,双核心,交换机,4.,安全系统,系统功能,多线负载均衡,入口防火墙,行为管理,接入层,DOS,攻击防护,WEB,防火墙,服务器集群交换机,管理,工作站,服务器集群,终端漏洞杀毒,移动安全防护,智能化子系统方案,02,审计功能：,权限审计、行为审计、内容审计。,防护功能：,入侵防护、攻击防护、病毒防护,。,更新功能：,系统更新、补丁更新、资源库更新。,全网防护：,外网防护、移动终端防护、局域网终端防护。,4.,安全系统,系统功能,智能化子系统方案,公共区域：,客梯厅门、货梯厅、访客区。主要出入口双向刷卡。,功能区域：,大会议室、主题会议室、网络机房以及各个领导的办公室。（档案室、财务室上锁）,5.,门禁系统,布点原则（,52,个门禁点位）,系统功能,权限分级：,使用权限（区域、期限、次数）管理权限。,记录功能：,出入、报警、故障等事件。,报表功能：,对某段时间、某个区域等分类报表。,系统联动：,消防联动、电力联动、报警联动。,02,智能化子系统方案,公共区域：,主要通道和出入口、开敞办公区、休闲区、访客区。,功能区域：,报告厅、会议室、主题会议室、网络机房以及档案室。,6.,视频监控系统,布点原则（,57,个监控点位）,系统功能,权限分级：,查阅权限（区域、时间）管理权限。,记录功能：,移动侦测，存储容量,45,天。,远程监控：,局域网内或外网皆可进行访问。,系统联动：,电力联动、报警联动。,02,智能化子系统方案,公共区域：,主要通道、开敞办公区。,功能区域：,机房管理室。,7.,广播系统,布点原则（,28,个喇叭点位）,系统功能,播放：,分区、多栏目播放。,预约：,菜单预约，定时播放。,传输：,数字信号传输、保证音质，零秒延时。,系统联动：,消防联动。,广播主机,采集器,CD,播放器,网络适配器,网络适配器,网络适配器,节目定时器,消防采集器,控制站,远程访问,管理区,控制区,播放区,02,智能化子系统方案,布点原则：,主要出入口、开敞办公区。,9,个发布点,系统功能：,分区播放、分屏播放、预约播放,分级管理、定向控制、系统联动。,8.,信息发布系统,管理服务器,直播平台,远程访问,信息发布区,布点原则：,主要出入口、开敞办公区。,6,个监测点,系统功能：,六项采集、超限报警、统计报表,分区管理、记录查询、系统联动。,9.,环境监测系统,控制站,摄像机,环境监测区,交换机,交换机,显示器,采集器,扩展区,02,智能化子系统方案,扩声系统：,6,只大功率音箱、,3,台功放、,1,台音频处理器、,2,套无线鹅颈发言系统（,8,席位）及,1,套无线手持话筒。,显示系统：,投影机、投影幕、两套信息接口。,中控系统：,控制主机、触摸屏及强电管理设备。,适用场景：,大型会议、培训。,10.,会议系统,F24-5,报告厅,02,智能化子系统方案,扩声系统,：,4,只吸顶音箱、,1,台功放、,1,台音频处理器和一套智能发言系统,显示系统：,138,寸平板投影、图像处理器、升降屏、投影机、投影幕。,中控系统：,控制主机、触摸屏及强电管理设备。,视频会议系统：,MCU,、视频终端、摄像机。,适用场景：,视频会议、讨论会议。,10.,会议系统,F25-3,高管视频会议室,02,智能化子系统方案,扩声系统,：,4,只吸顶音箱、,1,台功放、,1,台音频处理器和一套智能发言系统,显示系统：,55,寸,2,*,2,拼接屏、拼接处理器、投影机、投影幕。,中控系统：,控制主机、触摸屏及强电管理设备。,视频会议系统：,视频终端、摄像机。,适用场景：,视频会议、讨论会议。,10.,会议系统,F23-7,、,F24-4,普通视频会议室,02,智能化子系统方案,显示系统：,投影机、投影幕。,适用场景：,日常会议（无扩声）,讨论会议（无扩声）。,10.,会议系统,F25-2,大会议室,8,间 小会议室,显示系统：,投影机、投影幕、可移动电视。,适用场景：,日常会议（无扩声）,讨论会议（无扩声）。,02,智能化子系统方案,扩声系统,：,8,只吸顶音箱、,2,台功放、,1,台音频处理器和一套无线手持话筒。,显示系统,：,1,台,70,寸电视,。,适用场景：,阅读会。,10.,会议系统,F24-6,阅读主题会议室,02,智能化子系统方案,扩声系统,：,8,只吸顶音箱、,2,台功放、,1,台音频处理器和一套无线手持话筒。,显示系统,：,两台,70,寸电视,。,适用场景：,休闲会议、音乐欣赏。,10.,会议系统,F25-6,运动主题会议室,02,智能化子系统方案,11.,机房系统,机房概况,位置：,23,层东北角，与空调室外机隔间和管理室相邻。,定位：,作为,UPS,和蓄电池机房，以及网络、智能系统和信息化服务器的综合应用机房。,网络机房,管理室,室外机,预留：,容纳现有网络设备和服务器，并为后期发展对制冷、电力和机柜等方面，预留了一定空间和条件,02,智能化子系统方案,机房系统,国家准,A,级标准机房,依据：,按照,电子信息系统机房设计规范,（,GB50174-2008,）进行设计。,标准：,噪音、尘埃、照明、事故照明、无线电干扰场强、静电泄漏电阻、震动、接地电阻、温湿度等。,02,智能化子系统方案,机房系统,机房安全,承重：,机房荷载需要,800KN/,平米，现为,500KN/,平米，需加固处理或增加散力架。,电力：,机房用电容量为,50KW,。,消防：,机房消防设计需纳入大楼整体消防系统，实现消防联动。,02,智能化子系统方案,虚拟化：,桌面、应用“云”化改造。,多系统支持：,支持,Win10,、苹果、安卓、,Linux,、,IOS,各类系统,多外设支持：,打印、扫描、摄像头、电子白板、画图板、读卡器等,体验一致性：,用户无论使用任何终端设备，都获得同样地用户体验,桌面虚拟化,系统功能,02,智能化子系统方案,可集中管理：,通过账户管理中心可集中管理集团的全部用户账号，授权分支管理员应用,快速部署、应用分组：,支持多版本的系统管理，用户可按需要调要桌面,安全管理功能：,支持身份和访问权限、网络安全、应用程序安全、数据安全等,桌面虚拟化,系统功能,系统桌面,分支管理员,普通,PC,分支管理员,应用程序,总部,总部管理员,Windows,桌面,Linux,桌面,账户管理中心,分公司,分公司,02,智能化子系统方案,综合布线,网络系统,监控系统,入侵报警,门禁系统,会议系统,网络机房,国投,1138,万,总公司,1928,万,共有,1435,其他,493,楼宇自控,安防机房,剔槽部分,无线对讲,离线巡更,停车管理,可视对讲,有线电视,VS,其他,375,共有,763,造价分析,03,国产,进口,清华同方,华为华三,海康,瑞斯卡,中控,宝利通,施耐德,大金山特,109,90,21,3,33,310,197,安全系统,A10,、,360,环境监测,盈创,广播系统,ITC,信息发布,广角,语音系统,NEC,云办公,思杰,/DELL,91,6,8,16,19,235,国投,1498,万,共有系统采用总公司标准,借鉴总公司标准，充分考虑实用性,总公司各子系统,造价及内容,（万元）,185,837,个信息点位,双核心三层架构,91,个监控点位,主机,+19,防区,83,个门禁点位,10,个会议室,准,A,机房,36,机柜,135,208,12,86,425,384,653,个信息点位,双核心三层架构,57,个监控点位,主机,+4,防区,52,个门禁点位,15,个会议室,准,A,机房,16,机柜,285,390,48,9,120,120,130,国投各子系统,造价,及,内容,共有：,1102,万元,采用总公司标准,（万元）,谢谢,
