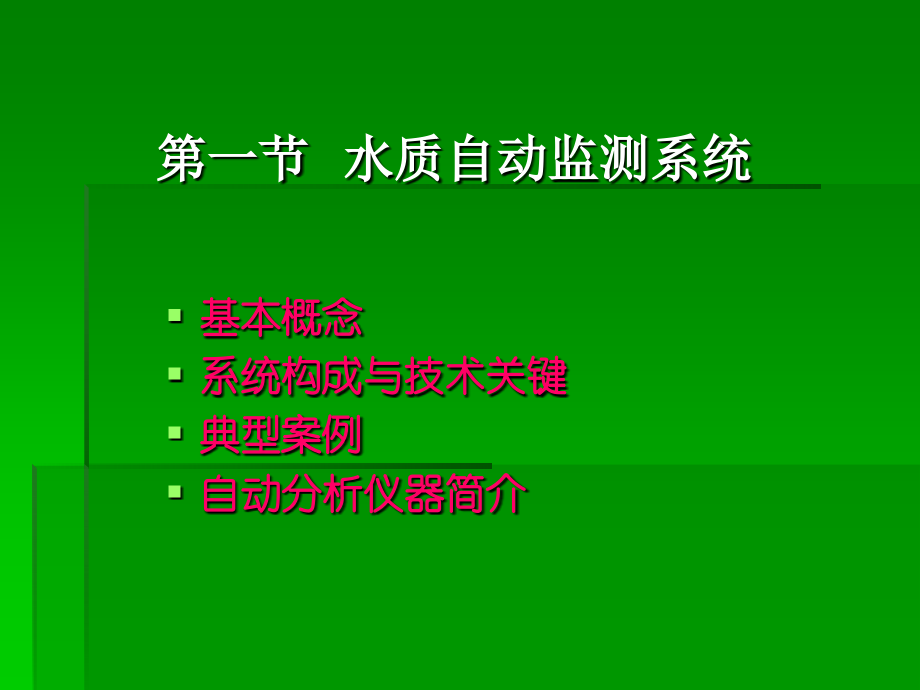

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第一节 水质自动监测系统,基本概念,系统构成与技术关键,典型案例,自动分析仪器简介,水质在线自动监测系统是一套以在线自动分析仪器为核心，运用现代传感器技术、自动测量技术，自动控制技术、计算机应用技术以及相关的专用分析软件和通讯网络所组成的一个综合性的在线自动监测体系。,1.什么是水质在线自动监测系统？,一、基本概念,实施水质自动监测，可以实现水质的实时连续监测和远程监控，达到及时掌握主要流域重点断面水体的水质状况、预警预报重大或流域性水质污染事故、解决跨行政区域的水污染事故纠纷、监督总量控制制度落实情况、排放达标情况等目的。,2 水质在线自动监测系统的主要作用,A.一套完整的水质自动监测系统能连续、及时、准确地监测目标水域的水质及其变化状况。,B.中心控制室可随时取得各子站的实时监测数据，统计、处理监测数据，可打印输出日、周、月、季、年平均数据以及日、周、月、季、年最大值、最小值等各种监测、统计报告及图表（棒状图、曲线图、多轨迹图、对比图等），并可输入中心数据库或上网。,3 水质在线自动监测系统的功能,C.收集并可长期存储指定的监测数据及各种运行资料、环境资料备检索。,D.系统具有监测项目超标及子站状态信号显示、报警功能，自动运行，停电保护、来电自动恢复功能，维护检修状态测试，便于例行维修和应急故障处理等功能。,3 水质在线自动监测系统的功能,1.系统构成,二、系统构成与技术关键,水质监测系统由一个中心监测站和若干个固定监测,子站,组成，如图所示。,1污水处理场,1-污水处理场；2-污水处理场监测站；3-污染源监测站；4-河川监测站；,5-数据处理装置、磁盘磁带装置；6-通信装置；7-输入输出打字机；8-CRI；9通信打字机；10操作台；11显示盘；12行式打字机；13绘图机；14数据传送装置,1.系统构成,二、系统构成与技术关键,水质监测系统由一个中心监测站和若干个固定监测,子站,组成，如图所示。,中心站通过卫星和电话拨号两种通讯方式实现对各子站的实时监视、远程控制及数据传输功能，托管站也可以通过电话拨号方式实现对所托管子站的实时监视、远程控制及数据传输功能，其他经授权的相关部门可通过电话拨号方式实现对相关子站的实时监视和数据传输功能。,(1),由一台或多台小型的多参数水质自动分析仪,（如：常规五参数分析仪）组成的子站,（多台组,合可用于测量不同水深的水质）。其特点是仪器,可直接放于水中测量，系统构成灵活方便。,(2),固定式子站,：为较传统的系统组成方式。其特点,是监测项目的选择范围宽。,(3）,流动式子站,：一种为固定式子站仪器设备全部装,于一辆拖车(监测小屋)上，可根据需要迁移场所，,也可认为是半固定式子站。其特点是组成成本较,高。,2.子站构成的3种方式：,（1）高质量的系统设备；,（2）完备的系统设计；,（3）严格的施工管理；,（4）负责的运行管理。,3.,一个高可靠性水质自动监测系统，必须同时,具备4个要素：,4、水质自动监测的技术关键,（1）采水单元：,（2）配水单元：,（3）分析单元：,（4）控制单元,（5）子站站房及配套设施：,三、典型案例,广州市城市污水处理在线监测系统,在线监测系统介绍,广州市城市污水处理厂在线监测系统项目是依据穗计城2004 96 号文精神立项的，其主要宗旨是要加强对建成的大型城市污水处理厂的运行情况实施动态的监督管理。本项目由湖南力合科技发展有限公司承建，广州宏元建设工程咨询有限公司监理。本项目监测对象是大坦沙（1、2、3期）、猎德（1期、2期）和沥滘（1期）等污水处理厂的进出水水质状况和水处理量。,本系统项目是一套含水质自动分析仪及水样预处理、数据采集、控制、远程监控于一体的在线全自动监控系统。工程结合现代通讯技术，并利用无线网桥、GPRS、局域网等形式，实时的将仪器的测量结果，系统运行状况，各台仪器的运行状况，系统日志，系统故障，仪器故障等信息自动传送到厂级中心，厂级中心通过ADSL的方式上传到中心站。各个监测子站可接受中心站（或厂级中心）所发来的各种指令，实时的对监测现场设备进行远程控制.厂级中心可以同时向市政园林局、市环保局、各污水处理厂传输监测数据，实施资源共享。系统还包括WEB数据发布系统、运营输出端口，可以方便实现移动办公，同时为第三方运营提供技术支持。,系统工程包括中心管理平台、三个厂级中心及各个污水处理厂进、出口水质水量在线监测共8个监测基站，主要监测指标包括：流量、总磷、总氮、氨氮、化学需氧量、悬浮物，其中水量监测数据从污水处理厂现有的电磁流量计的监测仪表获得,。,1、基础工程介绍,2、监测基站介绍,1）集成方案特点,2）基站构成,3）基站组成单元,3、,软件控制管理系统,1）系统构成,2）基站控制管理系统,3）中心管理平台,4）运营维护系统,5）WEB发布系统,1、基础工程介绍,本项目的基站站房建设都是围建和新建，占地面积最小为30平方米，最大为80平方米，共8个站点站房的建设。其中大坦沙一二期出水和沥窖出水站房为新建，一楼为在线监测站房，二楼为厂级中心；其他为围建工程，都为单层。,大坦沙一二期出水站点,沥窖出水站点,大坦沙一二期进口站点,2、监测基站介绍,监测基站的在线自动运行是以现场,PLC,为控制中枢，以装有水质在线监测基站管理系统软件的工业控制计算机为管理核心，配以所需单元组成,为保证系统的稳定运行和状态反馈，设计在各单元管路的关键部位加装压力传感、液位开关、温度开关、温湿度传感等，组成一个带反馈信息的控制系统。,系统具有自动清洗滤芯和自动气洗取水管道的功能，保证仪器的正常运转。,可以采用多种不同的,传输方式，站点实时在线，实时自动上报站点的数据和系统运行参数，支持中心的各种控制命令，包括紧急监测等、远程校准等。,集成方案特点,监测基站构成,系统主要包括：,监测基站管理系统,PLC控制单元,水样采集单元,水样预处理单元,在线监测仪,管路清洗、除藻单元,电力保证单元,防雷设计,辅助单元,图为大坦沙污水处理厂水质水量在线监测一二期出水口监测基站仪器布局正面,图为大坦沙三期进水口监测基站仪器布局实物图,该站点集成了湖南力合、美国哈希等不同国家和生产厂级的仪器设备。,图中为猎德监测站点进口布局,猎德站点一个站房内有进水和出水两套在线监测系统。,图中门内间为水样预处理系统单元。,由于水质自动监测站是一个涉及到高科技精密仪器及远程数据传输等方面，因此必须考虑采取防雷措施以避免造成系统仪器或线路损坏，本工程的防雷措施共分为三种：系统电源防雷、通讯线路防雷、仪器本身防雷：如图示为现场RTU柜，内含DXH01-F（S）/3+1型专用电源防雷器：,防雷设计,电力保证单元是直接为基站提供符合要求的电力，包括总配电箱、电源稳压及停电保证（UPS电源）等部分，如图为三相稳压电源与UPS不间断电源实物图：,电力保证单元,在线监测仪器,氨氮在线分析仪,LFCOD-2002型化学需氧量分析仪,LFTN-DW2001型总氮在线分析仪,LFNH3-DW2001型氨氮在线分析仪,LHTP-DW2001型总磷在线分析仪,化学需氧量采用微波方式对被测水样进行消解处理，快速高效.,在线监测仪,悬浮物分析仪,总磷在线分析仪,在线监测仪器,3、软件控制管理系统,软件控制管理系统,根据本系统工程的特殊性和保证本系统工程的正常运行，设计和开发了多级控制管理和查询系统,基站控制系统,中心管理平台,WEB发布系统,运营维护系统,基站管理系统,是在线监测基站的运行管理中心系统，包括系统控制、数据查询、管理设置、仪器控制、远程通讯、其它选项等功能。自动上报基站的监测数据、基站运行日志、系统运行日志、仪器状态、系统状态等。可以实现远程参数设置、远程控制、远程校准、紧急监测等多项反向控,水质在线监测中心管理平台是水质自动监测系统的上层管理软件，它通过运用先进的通讯技术,高效强大的计算机网络技术，可以准确、实时、快速的与远程基站进行通讯，是整个系统实现管理、控制、分析、远程维护等的指挥中心。其安装在监测中心的服务器上，如图为平台的主界面.,水质在线监测中心管理平台,主要功能特 点,用户管理,为保证系统的有效和安全设置三级用户登录管理,运行设置,包括登陆设置、操作痕迹设置、通信设置,管理设置,提供了地区、行政区的添加、修改及删除操作及设置指定参数在指定行业的地方标准等内容,数据采集,监测站点的数据一般为自动上报模式，同时平台提供了一个主动调阅检测基站数据的功能，可调阅某具体排放口的日志和数据,站点监控,实现远程对监测基站进行全面的控制,报警设置,包括浓度超标、故障两种报警内容的设置,数据查询,包括日志查询、数据查询、对比查询、排放量查询等功能,报表输出,可以按照要求的格式对数据进行汇总后报表打印输出,如图为水质在线监测系统开发的运营维护输出端口，维护中心可以及时了解系统的运行情况，对出现的问题在第一时间解决。,同时也作为数据共享和查选的终端软件，管理中心可以根据用户的不同而授权。,运营维护系统,WEB信息发布系统,信息综合管理发布系统是一个大型的WEB管理平台，轻松实现对整个管辖范围内的监测站的监测情况及运行状态进行查询、对相关信息进行配置等。,可以实现数据查询、日志查询、曲线分析，并记录操作痕迹。,适应于非管理人员查询,如上图所示，即web登录界面,四、自动分析仪器简介,1、,常规五参数分析仪,2、BOD,3、TOD,4、高锰酸盐指数,5、溶解氧,6、浊度,7、电导率,8、,水温监测仪器,9、,pH监测仪,8 水温监测仪器,水温自动测量原理示意图,四、自动分析仪器简介,1、,常规五参数分析仪,2、BOD,3、TOD,4、高锰酸盐,5、溶解氧,6、浊度,7、电导,8、,水温监测仪器,9、,pH监测仪,9 pH监测仪,pH连续自动测定原理示意图,四、自动分析仪器简介,1、,常规五参数分析仪,2、BOD,3、TOD,4、高锰酸盐,5、溶解氧,6、浊度,7、电导,8、,水温监测仪器,9、,pH监测仪,第,二节,空气自动监测,系统,一、空气自动连续监测系统概述,1,定义：,空气自动连续监测系统是一套区域性的空气质量实时监测网络。,2,作用：,对一个地域内空气进行多点的同时连续测定，准确地掌握该区的空气污染状况。,3,组成：,由一个中心站控制若干个子站。,自动连续监测子站包括：,取样装置,污染监测仪器,数据传递系统,数据处理系统,大气自动监测中心站,大气自动监测地面站,4工作过程：,在空气自动监测系统中各监测站（点）连续监测的污染物浓度及气象数据，由各子站传至中心站，经过计算机处理后得出实测污染数据，并可进行污染预报。,二、空气自动监测站点类型及布点方法,1城市站网：,多数为固定站，有时还设有若干流动监测站、垂直监测站、排放源监测站、遥测监测站与固定站配合。,常采用功能区布点法，分区一般为工业区、交通繁杂区、商业繁华区、居民稠密区、公园游览区等。,2工厂级网：,一般设排放源监测站和遥测监测站。,布点采用以排放源为中心的同心圆布点法，分别为4、10、20、40km为半径圆环，设4、6、8、10点，结合常年主导风向布点。,三、空气自动监测项目与方法,监测方法,SO,2,紫外荧光法,NO,2,化学发光法,O,3,紫外吸收法,CO,气体滤波相关红外光谱法,TCH,气相色谱法,TSP、PM,10,线吸收法,气象指标：风向、风速、温度 、湿度,小 结,本节主要介绍了空气自动连续监测系统（APMS）的组成、监测站点类型、布点方法、常规监测项目、监测方法和仪器。,谢 谢！,
