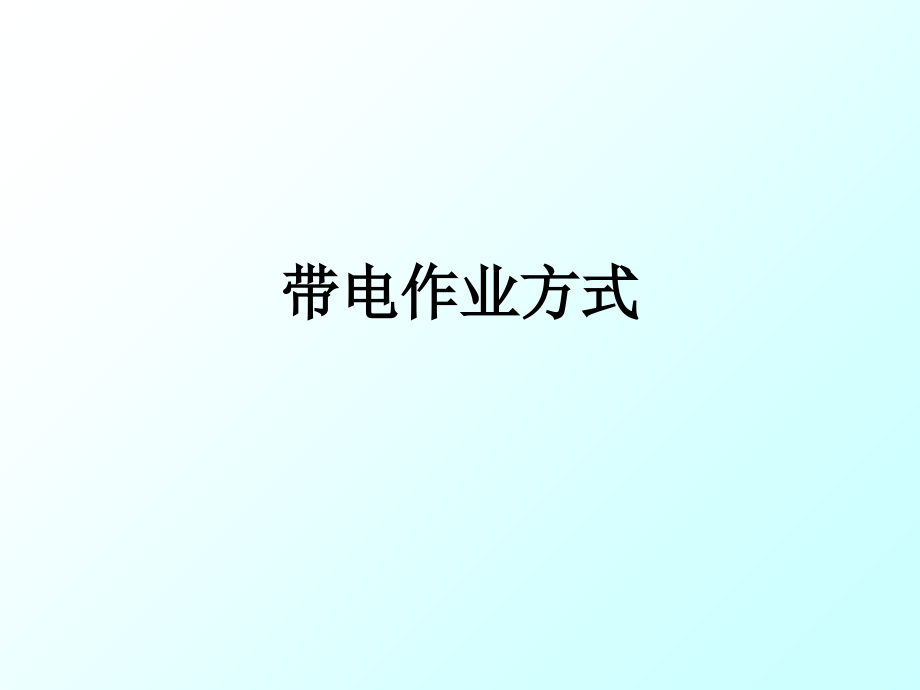

带电作业方式.ppt

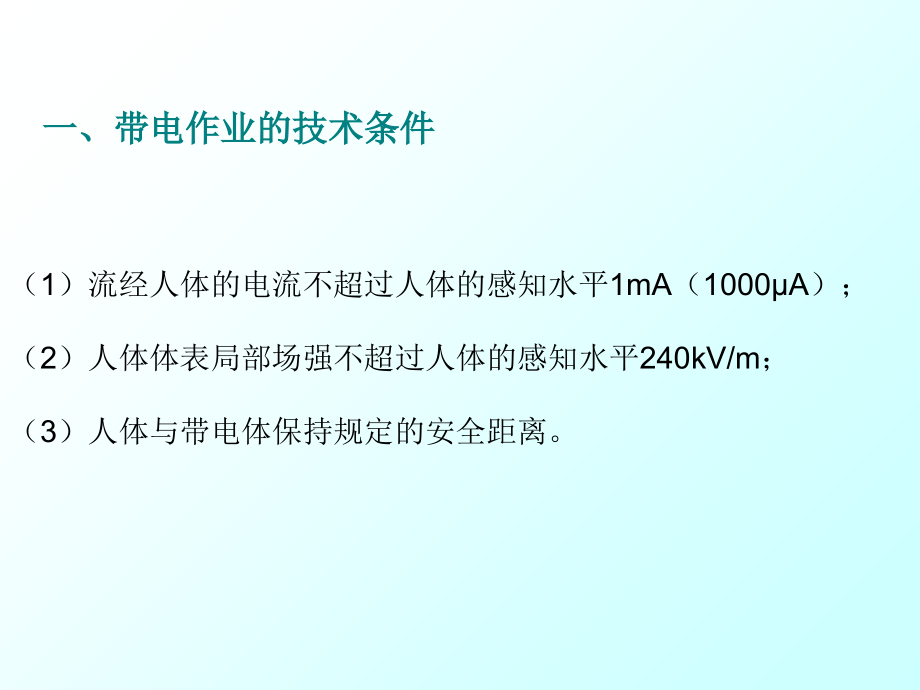

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,带电作业方式,一、带电作业的技术条件,（1）流经人体的电流不超过人体的感知水平1mA（1000A）；,（2）人体体表局部场强不超过人体的感知水平240kV/m；,（3）人体与带电体保持规定的安全距离。,二、带电作业方式,能够满足上述带电作业技术条件的作业方式有多种，在10500kV电气设备上进行的带电作业方式一般有如下两种：,（1）按作业人员作业时是否直接接触带电设备，可划分为,直接作业,和,间接作业,；,（2）按作业时作业人员所处电位高低，可划分为,等电位作业,、,中间电位作业,和,地电位作业,三种。,第二种分类方法更能表达带电作业含义,地电位作业时人体与带电体的关系是：,大地（杆塔）人绝缘工具带电体,中间电位作业时人体与带电体的关系是：,大地（杆塔）绝缘体人体绝缘工具带电体,等电位作业时人体与带电体的关系是：,带电体（人体）绝缘体 大地（杆塔）,三种作业方式的区别及特点,三、带电作业的原理,地电位作业的位置示意图及等效电路,中间电位作业的位置示意图及等效电路,等电位作业的原理,四、人体进入电场的方式,沿绝缘子串进入法等电位作业,绝缘立梯进入电场等电位作业,绝缘挂梯进入电场等电位作业,绝缘软梯进入电场等电位作业,水平梯进入法等电位作业,吊篮进入电场等电位作业,绝缘斗臂车进入电场等电位作业,五、带电作业的效率,1、人体与带电体的远近,2、操作的复杂程度和工具的性能,3、操作人员的技巧和熟练程度,
