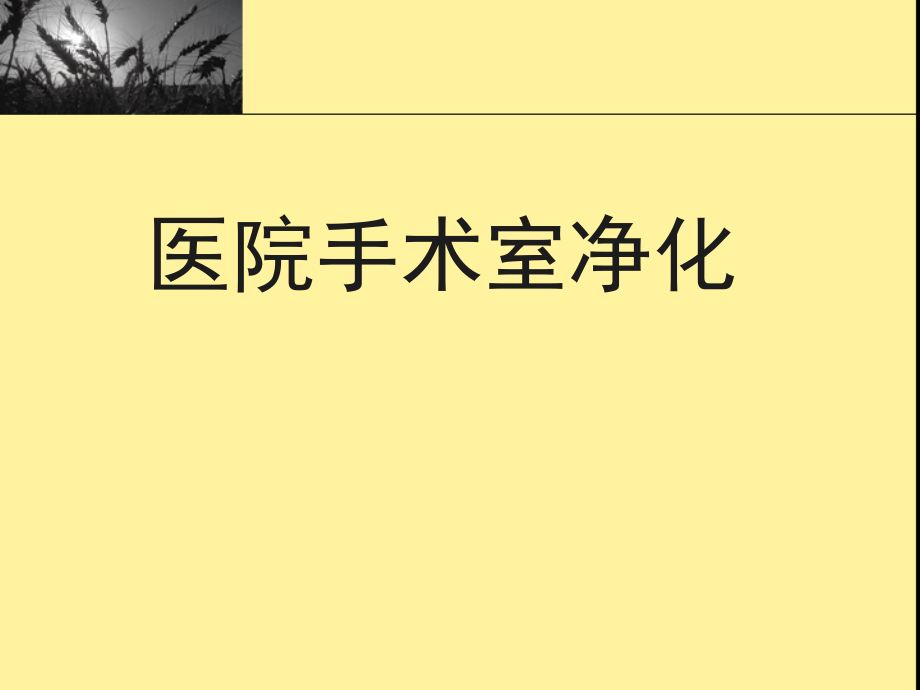

医院手术室净化.ppt

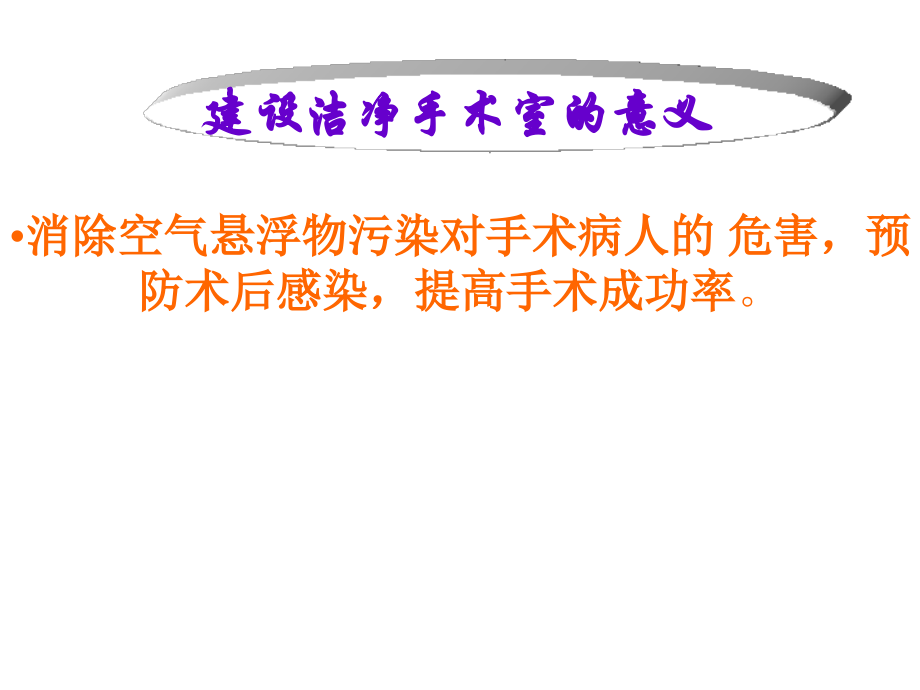

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,医院手术室净化,建设洁净手术室的意义,消除空气悬浮物污染对手术病人的 危害，预防术后感染，提高手术成功率,。,手术室的发展历史,第一代手术室,自然环境下进行手术，没有采用防止空气污染和 接触污染的措施，手术感染率高。,第二代手术室,专门建造、非封闭建筑的手术室，有供暖、通风 措施，使用消毒灭菌技术，手术感染率明显下降,第三代手术室,具有建筑分区保护、密闭的、空调手术室，手术 环境改善，术后感染率在药物控制下稳定降低。,第四代手术室,建立在现代科学技术基础之上的洁净手术室。最早的层流手术室1966年诞生在美国和英国,它是采取一定的空气洁净措施，达到,一定,的细菌浓度和空气洁净度级别，并具有控制污染的能力。,将先进的空气洁净技术应用于手术室，对手术室的空气进行：除菌、温湿度调节、新风调节 等系列处理，使手术室保持在洁净、温湿度适宜状态,洁净室的定义,洁净手术室与传统手术室的区别,传统手术室,洁净手术室,布局 流程,没有建立科学的物流路线,严格的分区，科学的流程,空气 处理,传统的消毒方法，效果短暂，副作用大,净化空调，保证手术全过程空气的洁净状态,洁净,效果,非密封式手术室，容易造成空气交叉污染,气密封结构，梯次的压差，有效杜绝交叉污染,整体 设施,配套设施陈旧，不能满足外科学发展的需要,齐全的配套设施，,完善的综合保障体系,空气净化原理,与空气过滤,微生物气溶胶,1：,微生物气溶胶的概念：微生物气溶胶的概念比较混乱，有叫空气微生物，有叫生物雾，还有叫生物云团。它是一群形体微小的结构简单的单细胞，粒子直径大小为0.01-100um,一般为0.1-30um。从生态的角度分为水微生物,土壤微生物,和空气微生物学,洁净技术中最常用的是空气微生物学,。,微生物气溶胶,2：大气中的自然微生物主要是非病原体的腐生菌，还有它特有的至病菌。细菌类有：结核杆菌，肺炎双球菌，葡萄球菌等，大约有160多种！真菌类有：球孢子菌，隐球菌，念珠菌等，600多种！病毒类有：鼻病毒，腺病毒等！还有支源体，衣源体，立克次体等。它们都可以在一定的条件下形成气容胶，悬浮在空中！,微生物气溶胶,3：,人体不仅是微生物的极大储存体，繁殖体，也是一个巨大的污染源，据测，人体即使在静态下每分钟也能向空气中散发500-1500个菌，活动中散发的微生物就更多了！,所以强调当在手术室洁净度检测中要尽量减少入室人次,这样更能体现数据的真实性,。,微生物气溶胶,4:气溶胶粒子在人体呼吸器管的沉积分布和其粒子大小有关，1-5um的微生物气溶胶粒子可直接进入肺泡，最易感染人体。6-10um的易沉积在小支气管。大于30um以上的就沉积在器管，再大一些的就会沉积在咽，喉，鼻孔等。,通常洁净技术中只考虑0.3 0.5 5.0um的气溶胶为标准,。,通过对细菌和病毒深入研究后发现，细菌的颗粒直径是15m，病毒的颗粒直径是0.010.03m，两种颗粒均以群体存在，细菌及病毒把尘粒作为载体附着在尘埃中，并以尘埃中的水分和营养维持其生命。,由此可以推断以群体存在的细菌及病毒颗粒大大超过它们自身的尺寸，通常认为其粒径大于0.5m。,空气净化原理,洁净空调技术中就是使用各类过滤器除去直径0.5m以上的尘埃从而达到除菌的目的，这也就是空气净化的基础理论。,根据以上发现利用各类过滤器除尘即可达到除菌的目的，而且，除菌效率大大高于除尘效率。,三级过滤与净化空调系统,在,医院洁净手术部建筑技术规范,的第七部分“空气调节与空气净化”，7.1.3条的第一项：净化空调系统空气过滤的设置，至少设置三级空气过滤。,过滤器之所以能过滤，利用的是尘粒通过过滤器时与过滤器之间的吸引力。过滤材料既有效地拦截尘埃粒子，又不对气流形成过大的阻力。,如果用电子显微镜观察用过的过滤材料，你会看到，被捕捉的颗粒物比材料的空隙要小的多。例如口罩，它可能稀松透亮，但它确实挡住了肉眼看不见的空气微生物。,分级,粒径,m,计数效率,%,粗效,5.0,20E80,中效,1.0,20E70,高中效,70E99,亚高效,0.5,95E99.9,高效,钠焰法测试,E99.9,0.1,E99.999,空气过滤器级别及过滤效率,设置三级过滤的意义,1、逐级过滤空气中的尘埃颗粒，,2、利用低级别的过滤器保护高级别的过滤器，,3、降低运行成本。,层流与气流组织,百级手术室气流组织,垂直单向流,：洁净空气经高效过滤器和静压箱的均压均流作用后，垂直送入手术室。自送风口至侧壁的回风口，气流流经途中的断面流速均匀，,流线单向平行,，洁净空气似空气活塞般将室内污染空气从回风口推出，使手术室内始终保持洁净状态！,级手术室气流组织,乱流：洁净空气经高效过滤器和静压箱的均压均流作用后，垂直送入手术室。迅速的向下方及四周扩散，混合，同时将等量的气流从回风口排走，使室内污染空气不断得到稀释，直至空气达到洁净平衡状态。,顶送顶回,顶送下回,走廊、辅助房间气流组织,空气处理示意图,空气温湿度处理,1.夏天降温除湿：需要7-9度的冷水。,2.夏天再热冬天升温：需要50-60度的热水。,3.冬天加湿：电极加湿。,洁净手术室技术指标,洁净手术室技术指标,名称,静压,pa,换气次数,次/h,自净时间,min,温度,相对湿度,噪音,db,照度,lx,特别洁净手术室,+8,0.250.30,15,2225,4060,350,标准洁净手术室,+8,3036,25,2225,4060,350,一般洁净手术室,+5,1822,30,2225,3560,350,准洁净手术室,+5,1215,40,2225,3560,350,洁净走廊,0,1013,-,2127,65,150,清洁走廊,0,810,-,2127,65,150,洁净度技术指标,级别,0.5um粒子,5.0um粒子,百级,350粒/立方米,(3.5粒/升),0粒/立方米,(0粒/升),千级,35000粒/立方米,(35粒/升),300粒/立方米,(0.3粒/升),万级,350000粒/立方米,(350粒/升),3000粒/立方米,(3粒/升),十万级,3500000粒/立方米,(3500粒/升),3000粒/立方米,(30粒/升),洁净手术室基本装备,洁净手术室基本装备,装备名称,最低配置数量,无影灯,1套/每间,手术台,1台/每间,计时器,1只/每间,医用气源装置,2套/每间,麻醉气体排放装置,1套/每间,免提对讲电话,1部/每间,观片灯（嵌入式）,3联/小型每间、4联/中型每间、6联/大型每间,清洗消毒灭菌装置,1套/每2间,药品柜（嵌入式）,1个/每间,器械柜（嵌入式）,1个/每间,麻醉柜（嵌入式）,1个/每间,输液导轨或吊钩4个,1套/每间,纪录板,1块/每间,手术室,结构简图,各种气体的用途,氧气,:,单嘴压力在,0.4-0.45MPA,负压吸引气,(VAC),:1),在手术过程中清除切口周围血液及其他多余物,.2),清除患者体内污物及危及生命的多余物,.,单嘴压力在,-0.035-0.075MPA,压缩空气,(AIR):,用于呼吸机动力,喷雾治疗和其他种类气体混合用,.,压力一般在,0.4MPA,.,笑气,(N20):,又叫氧化亚氮主要用于手术麻醉,压力一般在,0.40.5MPA.,二氧化碳,(CO2):,收缩血管减少血管内气泡,使血管内的血液流通畅快,.,和氧气混合成碳酸气,.,压力一般在,0.350.4MPA.,洁净手术部人、物净化流程,洁净手术室,洁净区,非洁净区,手术病人,换 车,预 麻,麻醉,苏醒,医护人员,换 鞋,浴 厕,二次 换鞋,更 衣,刷 手,废,弃,供,应,室,无菌物,品暂存,专用,通道,无菌,物品,一次性物品,及药品脱包,一次性物品,及药品贮存间,使用后物品,打包或消毒处理,洁净手术部平面布置,洁净手术室,手术病人,换 车,预 麻,麻醉,苏醒,医护人员,换 鞋,浴 厕,二次 换鞋,更 衣,刷 手,洁净区,废,弃,供,应,室,无菌物,品暂存,专用,通道,无菌,物品,一次性物品,及药品脱包,一次性物品,及药品贮存间,使用后物品,打包或消毒处理,洁净手术部人、物净化流程,
