玻璃CNC加工技术探讨课件.ppt

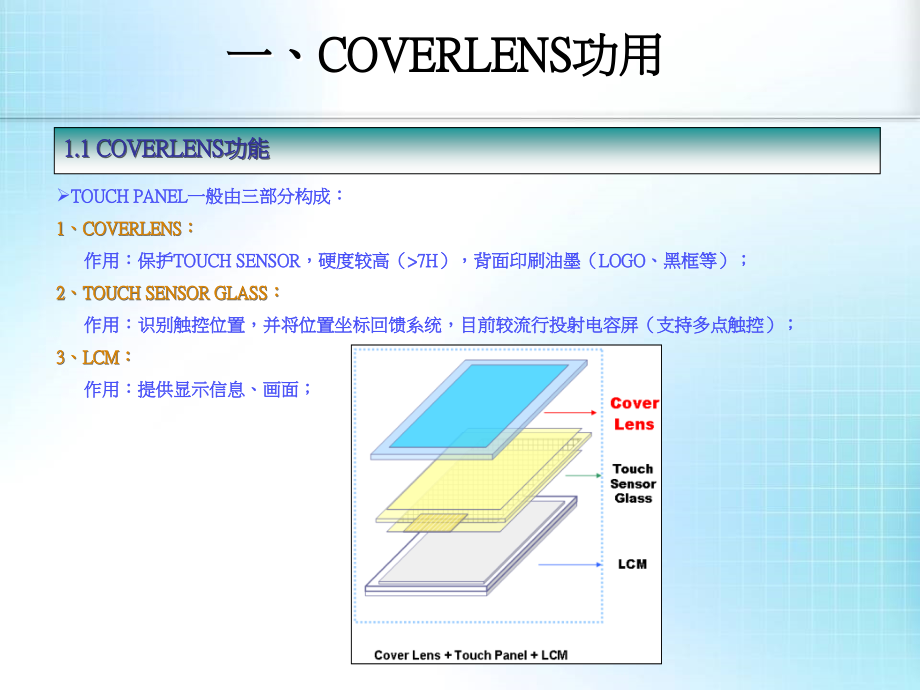

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,CONTENT,一、,COVERLENS,功用,1.1 COVERLENS,功能,1.2 COVERLENS,构成,二、,玻璃加工制程,2.1,切割、,CNC,2.2,抛光,2.3,化强,三、,CNC,加工与玻璃硬度关系,3.1,玻璃种类,3.2,玻璃硬度与,CNC,四、,镭射切割,4.1,镭射切割原理,4.2,镭射切割优缺点,一、,COVERLENS,功用,1.1 COVERLENS,功能,TOUCH PANEL,一般由三部分构成：,1,、,COVERLENS,：,作用：保护,TOUCH SENSOR,，硬度较高（,7H,），背面印刷油墨（,LOGO,、黑框等）；,2,、,TOUCH SENSOR GLASS,：,作用：识别触控位置，并将位置坐标回馈系统，目前较流行投射电容屏（支持多点触控）；,3,、,LCM,：,作用：提供显示信息、画面；,一、,COVERLENS,功用,1.2 COVERLENS,构成,COVERLENS,主要由三部分构成：,1,、玻璃：,作用：,COVERLENS,主体结构，硬度高（,7H,），油墨及,Coating,层承载体；,2,、,Coating,层：,作用：依不同应用需求，可,Coating VM NCVM AR AG AS,效果；,3,、油墨：,作用：印刷在玻璃背面（即下表面），可印刷黑框、,LOGO,、,ICON,、,IR,、定位线、料号等；,一、,COVERLENS,功用,1.2 COVERLENS,构成,-Coating,层,VM NCVM AR AG AS,Coating,方法及作用：,Item,Description,Process,Photo,VM/,NCVM,Vacuum Metalization/,Non Conductive Vacuum Metalization,Sputter,AR,增透,Anti-Reflection,Sputter,AG,抗眩,Anti-Glare,Spray,AS,防污,Anti-Smudge,Spray,备注：,Sputter-,金属溅镀,Spray-,高压喷涂,一、,COVERLENS,功用,1.2 COVERLENS,构成,-Coating,层,Coating,与印刷关系及,Coating,面选择：,Item,印刷前,印刷后,正面,反面,(,印刷面,),VM/,NCVM,AR(,增透,),AG(,抗眩,),AS(,防污,),AG+AS,，,AR+AS,，,FCL,一般仅限于制程研究，因单价较高，均无量产，目前也没有客户有两种,Coating,方式以上的组合需求，一般只要求一种,Coating,处理；,AG+AR,不可行，无意义；,VM/NCVM,须,Coating,在,COVERLENS,反面，且一定要在油墨印刷前，因为与油墨在同一面，若在油墨印,刷后,Coating,VM/NCVM,，可能会破坏油墨效果；目前少有此,Coating,实绩；,AR,可依客户需求,Coating,在正面、反面或双面，考虑到后续,DB(,全面贴合,),制程，一般,AR,在正面光损失,率更小,(,0.2%),，且客户也多要求,Coating,在正面；,一、,COVERLENS,功用,1.2 COVERLENS,构成,-,油墨,客户要求的印刷效果通过油墨来实现，油墨印刷在玻璃反面（即下表面），可印刷黑框、,LOGO,、,ICON,、,IR,、定位线、料号等，图例,：,印刷要點：,每道印刷需一張網版；,網版數量取決於,Cover Lens,圖面上的,印刷需求，一般情況下，外形的黑墨,印刷兩道，其餘各種需求，如半透，,IR,等，條件相同,(,顏色厚度要求等,),的,可合在一道墨上，其餘均為單道墨,;,客戶,LOGO,等一般使用鏡面銀，銀油,一般需在印刷後，再補一道墨，防止,銀油氧化問題，如黑墨有兩道情況,下，一般使用第二道墨進行保護。,一、,COVERLENS,功用,1.2 COVERLENS,构成,-,油墨,油墨印刷机台：,光學玻璃,玻璃承載治具,油墨,網版,刮刀,參數介面,印刷开始，网版向下移动压至,COVERLENS,开始印刷；,印刷结束，网版向上移开，人员用吸嘴将已印刷好的,COVERLENS,取出放置，而后进行高温固化。,二、玻璃加工制程,2.1,切割、,CNC,玻璃加工制程大体如下：,切割,CNC,仿形,化强,素,玻,璃,Packing,洗净检查,洗净检查,抛光研磨,刮伤不良,二、玻璃加工制程,2.1,切割、,CNC-,素玻璃切割,玻璃图面,单边预留,0.3mm,或,0.4mm,外形,R,角过大，可先切边以利,CNC,外形,R,角,二、玻璃加工制程,2.1,切割、,CNC-CNC,仿形,CNC,磨头：,CNC,只使用一个磨轮，但将外形、通孔、导角的加工刀轮都集成在一起，这样就可以玻璃放置在载,台后不用再取下，各种加工依序完成，保证精度，节省工时。,正视图,侧视图,玻璃外形加工,玻璃通孔及磨边,玻璃上,R/C,角磨边,玻璃下,R/C,角磨边,二、玻璃加工制程,2.1,切割、,CNC-CNC,仿形,1,、,为何要进行磨边：,因玻璃外形加工时，上下表面边缘处会产生沙崩，崩边等不良，需再进行磨边以消除不良。,2,、,外形磨边与导角磨边有何区别：,A-,外形磨边一般磨轮面是竖直的，金刚石磨砂面约,380,目，较粗糙；,B-,导角磨边，依客户需求可为,R,角或,C,角，磨轮面是呈一定角度或一定弧度，金刚石磨砂面约,800,目，,较精细，可降低崩边不良率；,3,、,CNC,进行时，受机台震动、磨轮及玻璃特性等影响，其产出的玻璃成品规格具有一定极限，超出制程,能力的设计将无法实现。,二、玻璃加工制程,2.1,切割、,CNC-CNC,仿形,CNC,加工能力,二、玻璃加工制程,2.2,抛光,为何要进行抛光：,玻璃原母板自带、,CNC,仿形时及运输等均可能造成刮伤不良，不良品须进行抛光后方能进入化强制程；,如何进行抛光：,仿形后，将不良品放入抛光机将进行抛光，利用抛光粉将玻璃表面研磨抛光。,切割,CNC,仿形,化强,素,玻,璃,Packing,洗净检查,洗净检查,抛光研磨,刮伤不良,玻璃加工制程,二、玻璃加工制程,2.2,抛光,参数设定,Lapping the Size of Largest,：,350mm(210mm*280mm),Lapping Glass Thickness,：,0.53.0mm,Lapping Plate Flatness,：,0.005mm,Grinding Surface Flatness,：,0.002mm,Glass Thickness Uniformity,：,0.008mm,抛光能力,抛光室,抛光机台,抛光机内部,二、玻璃加工制程,2.3,化强,化强的原理：,化强是将,KNO3,中的,K,把玻璃中的,Na,离子置换出来，从而提高硬度。,为什么,K-Na,交换能增加玻璃强度：,离子交换使大的离子和玻璃内更小的离子交换时会产生压应力，离子交换可以看成是离子扩散，而碱离,子半径大，扩散系数大，适合进行离子交换；另外，离子扩散程度的大小依赖于玻璃的内部构成，这也,是目前青版与白版玻璃化强后应力层深度有差别的原因。,K-Na,置换产生应力层,CS,二、玻璃加工制程,2.3,化强,从实验数据看出：同一厚度玻璃，当化强温度升高，离子交换深度,DOL,加大，但表面压应力减小。,三、,CNC,加工与玻璃硬度关系,3.2,玻璃硬度与,CNC,玻璃硬度与,CNC,加工关系密切，玻璃硬度越高：,1,、切割、,CNC,难度越大，切割刀轮及磨头损耗越严重；,2,、刀轮行走速度要放慢，且崩刀机率增加，工时延长；,3,、刀轮更换更频繁，造成成本上升，工时延长；,4,、切断面更有可能产生崩边不良率，且平整度更不好把握；,Sodalime,玻璃,高铝玻璃,DOL,：,10um,CS,：,350MPa,DOL,：,40um,CS,：,600MPa,化强后,化强后,化强前,CNC,化强前,CNC,每个磨轮可加工约,7080pcs,每个磨轮可加工约,4050pcs,从实际经验得出：,同一厚度，硬度越高之玻璃，,CNC,加工时，磨轮损耗率越高。,玻璃越厚，磨轮损耗率越高；,单边预留量越大，磨轮损耗率越高；,三、,CNC,加工与玻璃硬度关系,3.2,玻璃硬度与,CNC,OGS,：目前业界正评估,TOUCH ON COVER,，即将,TOUCH SENSOR,线路及油墨先做到已强化后的大板,玻璃上，再进行小板切割、仿形；也就是,COVERLENS,和,TOUCH SENSOR,功能集合在,one glass,上，可,节省成本及工时；,经第一阶段切割实验，发现渗透刀轮可以切割应力层深度为,10um,，,22um,的玻璃；,Sodalime,（,DOL=10um,）,高铝玻璃（,DOL=22um,）,磨边、钻孔,ok,。磨头使用正常。,有刮伤产生，对,sensor,及印刷层有影响。,因切割制程存在加工公差,(0.1mm),、且切割断面存在不平整度,(0.042mm),、,CNC,加工的公差,(0.05mm),，故周边及孔边有白边。,磨边、钻孔,ok,。磨头消耗大，约正常品的,3,倍。,有刮伤产生，对,sensor,及印刷层有影响。,因切割制程存在加工公差,(0.1mm),、且切割断面存在不平整度,(0.057mm),、,CNC,加工的公差,(0.05mm),，故周边及孔边有白边。,切割实验得出：,虽然金刚石刀轮可切割,DOL=22um,强化玻璃，,CNC,也可钻孔，但也存在切断面平整,度不佳等问题，且目前试验数量太少,(10pcs),，还计算不出刀轮的磨损率，但预计将比目前切割未强,化玻璃的损耗率高。,四、镭射切割,4.1,镭射切割原理,镭射切割的基本原理是利用激光引致的应力使玻璃,“,分离,”,。,通过聚焦光路在玻璃表面形成椭圆型的聚焦点，椭圆的聚焦焦点保证了激光能量在切割线两侧的均匀的和最优化的分布。玻璃强烈地吸收特定波段的激光，几乎所有的激光能量都被,玻璃表面,15,微米,吸收层所吸收，相对玻璃表面移动激光光点形成所需的切割线。选择合适的移动速度，保证既有足够的激光热量在玻璃上形成局部的应力纹样分布（设定的切割线），同时又不会将玻璃融化。所以镭射切割玻璃与切割金属是不同的。,镭射切割金属,镭射切割玻璃,熔融切割,应力切割,四、镭射切割,4.1,镭射切割原理,图中可看出，光波长,5000nm,（即,5um,）时，光透过率基本为,0,，说明,无论是超白玻璃还是绿玻璃都能,100,吸收波长超过,5um,的光,，而目前玻璃切割最成熟的是使用波长为,10.6um,的激光器，故玻璃能全部吸收激光能量，减少损耗。,波长约,5um,时，玻璃能吸收,100,激光。,四、镭射切割,4.1,镭射切割原理,镭射切割时，,激光束在前，冷却喷嘴在后,，随着激光光点的移动，冷却嘴将冷空气（水）吹到玻璃表面，对受热区域进行快速淬火，玻璃将沿着应力最大的方向产生断裂，从而将玻璃沿着设定的方向分离。,镭射切割示意图,四、镭射切割,4.2,镭射切割优缺点,镭射切割与,CNC,相比，大量产实绩较少，目前国内多在进行试验阶段。从长期来看，优点非常明显：,1,、镭射切割可按设计好的路线一步完成，曲线切割可不用先行切割边角，玻璃单边预留量更灵活；,2,、通过调节激光束大小，移动速度等参数，较大强度的玻璃也可切割；,2,、边缘非常光滑整齐，不需要后续进行清洁和打磨，应可降低刮伤不良率；,3,、激光引发的分离过程产生高强度、自然回火的边缘，没有微小裂痕，避免残破；,4,、,CNC,加工时，机台不可避免会震动，而镭射切割震动量小，切割精度更佳；,5,、镭射切割为非接触式，没有磨损；,镭射切割可能存在的缺点：,1,、玻璃吸收激光层深度有限,(,一般,15um),，玻璃达到一定厚度,(5mm),时，可能无法再进行精确的切割；,2,、玻璃平整度差的情况下，切割能力可能受限；,目前镭射切割玻璃并无大量产实绩，所谓优缺点也仅根据其切割原理及小量测试得出的结论，待大量实践验证。,Thank You,
