第3章8086指令系统.ppt

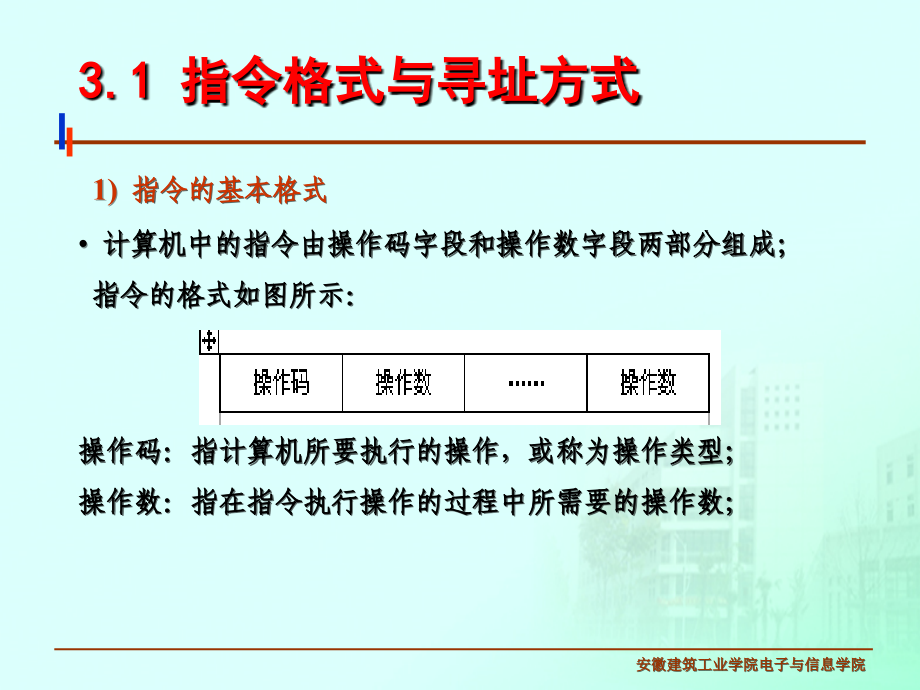

,*,安徽建筑工业学院电子与信息学院,NMI,INTR,第3章 8086指令系统,3.1 指令格式与寻址方式,3.2 数据传送指令,3.3 算术运算指令,3.4 逻辑运算和移位指令,1),指令的基本格式,计算机中的指令由操作码字段和操作数字段两部分组成；,指令的格式如图所示：,操作码：指计算机所要执行的操作，或称为操作类型；,操作数：指在指令执行操作的过程中所需要的操作数；,3.1 指令格式与寻址方式,2),寻址方式,寻址方式就是指令中用于说明操作数所在地址的方法。,立即寻址方式,例 MOV CL,1DH,则指令执行后，(CL)=1DH,例 MOV AX,3000H,则指令执行后，(AX)=3000H,直接寻址方式,例 MOV AX，2000H,将数据段中偏移地址为2000H单元的字送给AX寄存器,。,寄存器寻址,方式,例,下列程序执行后，（,AX,）,=,？，（,BX,）,=,？,MOV AX,，,1234H,MOV BX,，,5678H,ADD AX,，,BX,执行：,1234HAX,5678HBX,（,AX,）,+,（,BX,）,AX,执行后：（,AX,）,=68ACH,，（,BX,）,=5678H,基址加变址寻址方式,例 MOV AX,BX+SI;,(,也可以写成MOV AX,BXSI)如（DS）=3000H，(BX)=1000H，(SI)=12FBH，则EA=1000+12FB=22FBH，PA=30000+22FBH=322FBH;执行结果是（AX）=89ABH。,课堂习题,:,假定DS=2000H,ES=2100H,SS=1500H,SI=00A0H,BX=0100H,BP=0010H，请指出下列指令的源操作数字段是什么寻址方式?它的物理地址是多少?,MOV AX,0ABH MOV AX,BX,MOV AX,100H ES:MOV AX,BX,MOV AX,BP MOV AX,BX+10H,MOV AX,50HBX MOV AX,BX SI,MOV AX,60HBPSI,8086指令系统,典型指令使用频率,指令类型,指令使用频率度,数据传送类,43,转/跳控制类,23,算术运算类,15,比较类,13,逻辑运算类,5,其他,1,3.2 数据传送指令,1)通用数据传送指令,(1)MOV传送指令,指令的格式为：MOV OPD，OPS；（OPS）OPD,【例】数据间传送,MOV AX，1234H ；源操作数为直接寻址,MOV BH，DI ；源操作数为寄存器间接寻址,MOV DI，ES：3SI ；源操作数为变址寻址，使用跨段前缀,MOV BP，3BX+SI；源操作数为基址加变址寻址,MOV AX，2345H,MOV DS：BP，DL；使用跨段前缀,MOV ES，AX,注：IP不能用作源操作数和目的操作数；,立即数和,CS,不能用作目的操作数；,两个存储器之间不能直接传送数据；,两个段寄存器之间不能直接传送数据；,立即数不能传入段寄存器。,数据交换指令XCHG,XCHG OPD，OPS;即（OPD）OPS，（OPS）OPD。,【例】寄存器与存储器之间数据交换。,MOV AX，5678H；（AX）=5678H,MOV BX，0FFFFH；（BX）=0FFFFH,XCHG AX，BX；（AX）=0FFFFH，（BX）=5678H,2)堆栈操作指令,进栈指令PUSH,PUSH OPS(PUSH REG/MEM),即：（SP）SP（OPS）158SP,（SP）SP（OPS）70SP,【,例】设SS=2000H,SP=0040H,AX=25FEH,执行：PUSH AX,执行后：SS=2000H,SP=003EH,AX=25FEH,(2003EH)=25FEH,出栈指令POP,POP OPD(POP REG/MEM),该指令为PUSH指令的逆过程。,即：（SP）（OPD）70（SP）+SP,（SP）（OPD）158（SP）+SP,【例】设SS=2000H,SP=0040H,BX=25FEH,(20040H)=2031H,执行：POP BX,执行后：SS=2000H,SP=0042H,BX=2031H,(20040H)=2031H,3)输入输出指令,输入指令IN,输入指令用来从指定的外设端口取信息送入累加器。它有四种形式：,格式：IN AL，PORT,功能：（PORT）AL,格式：INAX，PORT,功能：（PORT）AX,格式：INAL，DX,功能：（DX）AL,格式：INAX，DX,功能：（DX）AL,输出指令OUT,输出指令用来把累加器的内容送往指定的外设端口，它有四种形式：,格式：OUTPORT，AL,功能：（AL）PORT,格式：OUTPORT，AX,功能：（AX）PORT,格式：OUTDX，AL,功能：（AL）DX,格式：OUTDX，AX,功能：（AX）DX,传送偏移地址指令 LEA,格式：LEA OPD，OPS(LEA REG,MEM),功能：将偏移地址送入指定寄存器。,【例】主存偏移地址的获取。,MOV BX，0100H；（BX）=0100H,MOV SI，0210H；（SI）=0210H,LEA BX，1234BX+SI；（BX）=1544H,4)地址传送指令,3.3 算术运算指令,1)加法指令,加1指令 INC,INC OPD；（操作数可以是寄存器或存储器）,如：INC BX，即（BX）+1BX,加指令ADD,ADD OPD，OPS即（OPD）+（OPS）OPD,带进位加指令ADC,ADC OPD，OPS,即（OPD）+（OPS）+CFOPD,例无符号双字加法运算。,MOV AX，4652H；（AX）=4652H,ADD AX，0F0F0H；（AX）=3742H，CF=1,MOV DX，0234H；（DX）=0234H,ADC DX，0F0F0H；（DX）=0F325H，CF=0,减1指令DEC,DEC OPD,即（OPD）1OPD,如：DEC CX。即（CX）1CX,2)减运算指令,减指令SUB,SUB OPD，OPS,即（OPD）（OPS）OPD,【例】减法运算。,MOVAX，5678H；（AX）=5678H,SUBAX，1234H；（AX）=4444H,MOVBX，3354H；（BX）=3354H,SUBBX，3340H；（BX）=0014H,SBB OPD，OPS,即（OPD）（OPS）CFOPD,带借位减指令 SBB,比较指令 CMP,CMP OPD，OPS,即（OPD）（OPS）。,【例】比较AL的内容数值大小。,CMP AL，50；（AL）50,JBL1；（AL）=50，（AL）50AL,INC AH；（AH）+1AH,L1：,无符号数乘法指令MUL,MUL OPS,即字节乘法：（AL）*（OPS）AX，字乘法：（AX）*（OPS）DX，AX,【例】无符号数0A3H与11H相乘。,MOVAL，0A3H；（AL）=0A3H,MOVBL，11H；（BL）=11H,MULBL ；（AX）=0AD3H,有符号乘指令IMUL,IMUL OPS,字节乘法：（AL）*（OPS）AX，字乘法：（AX）*（OPS）DX、AX,3)乘运算指令,DIV OPS,字节除法：（AX）/（OPS）AL（商）、AH（余数）,字除法：（DX、AX）/（OPS）AX（商）、DX（余数）,【例】写出实现无符号数0400H/0B4H运算的程序段。,MOV AX，0400H；（AX）=0400H,MOV BL，0B4H；（BL）=0B4H,DIV BL ；商（AL）=05H，余数（AH）=7CH,4),除运算指令,无符号除指令DIV,有符号除指令IDIV,IDIV OPS,格式：AAA,如果AL的低4位大于9或（AF）=1，则：,（AL）=（AL）+6;（AH）=（AH）+1;,（AF）=（CF）=1;且AL高4位清零。,否则：（CF）=（AF）=0;AL高4位清零。,非压缩的BCD码加法调整指令AAA,5)十进制调整指令,压缩的BCD码加法调整指令DAA,格式：DAA,如果AL寄存器中低4位大于9或辅助进位（AF）=1，则:,（AL）=（AL）+6且（AF）=1；,如果（AL）=0A0H或（CF）=1，则:（AL）=（AL）+60H且（CF）=1,同时，SF、ZF、PF均有影响。,【例】压缩BCD码的加法运算,实现压缩BCD码加法：68+28=96。,MOV AL，68H；,（,AL,）,=68H，表示压缩BCD码68,MOV BL，28H；,（,BL,）,=28H，表示压缩BCD码28,ADD AL，BL；二进制加法：,（,AL,）,=68H+28H=90H,DAA ；十进制调整：,（,AL,）,=96H,3.4,逻辑运算和移位指令,1）逻辑运算指令,格式：NOT OPD ；即（OPD）OPD,【例】逻辑非运算。,MOV AX，878AH；（AX）=878AH,NOT AX，；（AX）=7875H,逻辑非指令NOT,逻辑乘（“与”）指令AND,格式：AND OPD，OPS ；即（OPD）（OPS）,OPD,【例】将AL中第3位和第7位清零。,MOV AL，0FFH,AND AL，77H,格式：TEST OPD，OPS ；,即（OPD）（OPS）,【例】测试AX中的第12位是否为0，不为0则转L,TEST AX，1000H,JNE L,测试指令TEST,逻辑加（“或”）指令OR,格式：OR OPD，OPS ；即（OPD）,（OPS）,OPD,逻辑“异或”指令XOR,格式：XOR OPD，OPS；,即（OPD）(OPS),OPD,11=0，10=1，01=1，00=0。,2）移位指令,算术左移和逻辑左移指令SAL（SHL）,格式：SAL OPD，1 或SHL OPD，1,SAL OPD，CL或SHL OPD，CL,算术右移指令SAR,格式：SAR OPD，1或SAR OPD，CL,逻辑右移指令SHR,格式：SHR OPD，1或SHR OPD，CL,循环左移指令ROL,格式：ROL OPD，1或ROL LPD，CL,循环右移指令ROR,格式：ROR OPD，1或ROR OPD，CL,带进位的循环左移指令RCL,格式：RCL OPD，1或RCL OPD，CL,带进位的循环右移指令RCR,格式：RCR OPD，1或RCR OPD，CL,
