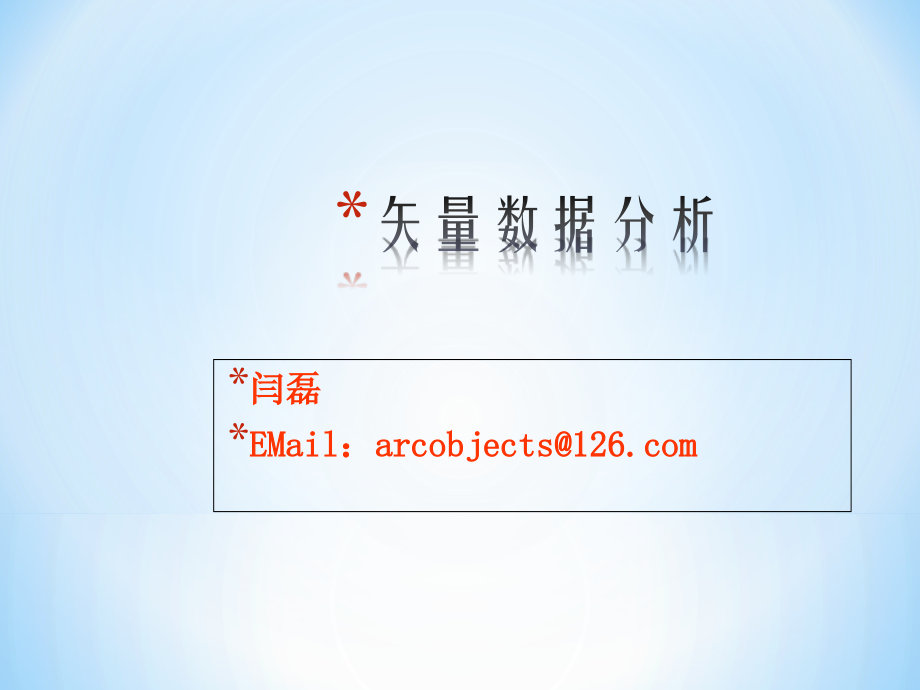

arcgis10.2学习课程——9.矢量数据分析教学提纲.ppt

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,1,*,矢量数据分析,闫磊,EMail,：,arcobjects,矢量数据分析,四、综合应用,本章内容,二、缓冲区分析,一、叠加分析,三、网络分析,二、缓冲区分析,2,一、叠加分析,3,主要的工具,擦除（,Erase),相交,(Intersect),创建渔网（,CreateFishnet,）,4,1.1 Erase,Input Features,可以点、线、面,擦除要素可以点、线、面,内部删除，外部保留,如果两个对象不交，获得的是输入,主要不在某个范围之内，如距离河流,20,以外,等高线不能穿过房屋，,行政界线和道路重合，需要调绘,数据：,9buffer擦除.mxd,5,1.2Intersect,交集操作,Intersect,是求,交集（共同部分），输入可以是点、线、面，输出的类型，也是可以点、线、面，两个面可以输出交点，交线，,属性，,ALL,，,Only_FID,Not_FID,等级,(ranks),坐标精度等级在要素类上定义，在拓扑生效的时候，它将控制哪些要素类向另外哪些要素类进行捕捉。级别越高（,1,为最高），在验证过程中移动的要素越少。,6,相交实例,数据：,9buffer,相交,实例,.mxd,7,Intersect,应用,如一个县的等高线，合并在一起，想按乡镇分割，获得每个乡镇的等高线,数据：,9buffer,相交,裁剪,.mxd,8,结果比较,A,为,Inpute Feature,，,B,为,update Feature,9,相交三个作用,求共同部分,分别相交,也是特殊裁剪工具,相交和裁剪不同,裁剪只是两个图层之间，相交可以多个图层，,裁剪的属性是输入要素，相交可以是多个图层属性,相交和裁剪相同,当两个图层范围相同，相交类似于裁剪,当两个图层范围不相同，裁剪类似于相交,有容差工具都是拓扑工具,10,1.3,创建渔（,CreateFishnet,）,创建渔（,CreateFishnet,）可以创立公里网，经纬网等,数据：,9buffer,相交,.mxd,，看,:,创建公里网,.exe,11,二、缓冲区（,Buffer,）分析,缓冲区分析,(Buffer),是对（点、线或面）按设定的距离条件，围绕其要素而形成一定缓冲区多边形实体,(,生成的都是面），从而实现数据在二维空间得以扩展的信息分析方法。缓冲区应用的实例有如：污染源对其周围的污染量随距离而减小，确定污染的区域；为失火建筑找到距其,500,米范围内所有的消防水管；公路,500,米范围的村庄等,。,12,缓冲的表现,13,建立缓冲区（,Buffer,）方法,1,、,ArcMap,的编辑菜单中,buffer,，前提条件是必须有面层，是可编辑，后输入,14,建立缓冲区（,Buffer,）方法二,在,ArcToolBox,中,Analysis Tools-Promixity-buffer,输入：可以是点、线、面,输出要素：给名字和位置，是自动生成的,距离：缓冲区大小，可以整个图层按相同的大小建立缓冲，也可以每个不一样，按字段的值确定,Side Type,：只对原始数据是线有效，,full,两边一样，,LEFT,只左边缓冲，,Right,只右边缓冲,End Type,端点类型：只对原始数据是线有效，,round,（圆头），平头,15,缓冲区表现,16,建立缓冲区（,Buffer,）方法二,Dissovle Type(,融合方法）：,None,是每个对象独立建立缓冲区，,All,是所有相交的缓冲区合并成一个，并删除重叠的，,list,按列举的融合,17,建立缓冲区（,Buffer,）方法三（中级）,在,arcmap,的自定义工具中，,Tools,下,buffer wizard,选择图层,设置缓冲距离,缓冲融合方式,数据,:9bufferoverlap,全国地图,.shp,，看,多圈缓冲,.exe,18,多圈的效果,距离为,30km,数据,:9bufferoverlap,全国地图,.shp,19,新疆边界,数据：,8,地图打印,新疆多圈,.mxd,20,另一个案例,数据：,9buffer缓冲.mxd,21,三、网络分析,网络：由一系列相互连通的点和线组成，用来描述地理要素（资源）的流动情况。如连接各个城市的高速公路、连接各家各户的排给水网络等。,22,内容,建立网络数据集,Network DataSet,最短路径分析,服务区分析,23,3.1,、建立,Network DataSet,使用,shp,，右键新建网络数据集,注意必须是线层，才能进行网路分析,使用数据：,9buffer,网络分析,.mxd,，,操作,:shp,建立网络数据集,.exe,24,3.2,、最短路径分析,在,ArcMap,中加载数据,打开,networkAnalyst,工具条,25,2.2,、最短路径分析（中级）,networkAnalyst,工具条介绍,路径分析的方式：,1,、最短路径分析,2,、新建服务区，用于选址,3,、最近设备，用于调度,4,、建立矩阵,26,2.2,、最短路径分析,显示或则关闭分析的窗口,创立网络分析位置工具,选择网络分析位置工具,创立解决方案,网络中信息查询,建立网络工具,27,3.2,、最短路径分析,点击一个点，可以查询连接边的信息，,点击线，可以查询连接点的信息,28,最短路径分析,Stops,是设置经过的点,点可以节点，也可以在线上,Barriers,是障碍物 点，不能经过的,Routes,是路线,操作,:,最短路径分析,.,exe,29,更多内容,30,四、综合,拆迁分析,占地分析,计算公路里程,区分境界线,创建结合图表,每平方公里闪电次数,31,拆迁分析,使用数据,9buffersum,数据,32,占地分析,使用数据,9bufferzd,33,3.3,、计算各省高速公路的里程,已知全国省级行政区（省级行政区,.shp),，和高速公路图（主要公路,.shp),。,1,、,intersect,将高速公路按省分割,2,、加入长度字段（,linelen,），并更新为线的长度,3,、使用,Dissove,统计,4,、更新长度字段为公里,数据在：,China,34,相交,intersect,将高速公路按省分割,35,3,、使用,Dissove,统计,融合字段为,dzm,name,汇总字段为,linelen,36,制作model,具体见,:,9buffer,获得各省道路的长度,37,4,、区分境界线 三种方法,china,省级行政区,.shp,，获得境界线,填写省和国界不同类型,38,相交方法,39,面转线,40,5,、创建结合图表,制作标准分幅图，根据经差和纬度差,41,6,、每个平方公里闪电次数,有数据：,闪电资料,:9buffersd,闪电资料.xls,行政区划:,9buffersdxzq.shp,42,模型,43,本章掌握内容,求交,intersect,用法,擦除,Erase,Spatial Join,使用,Buffer,的使用,44,
