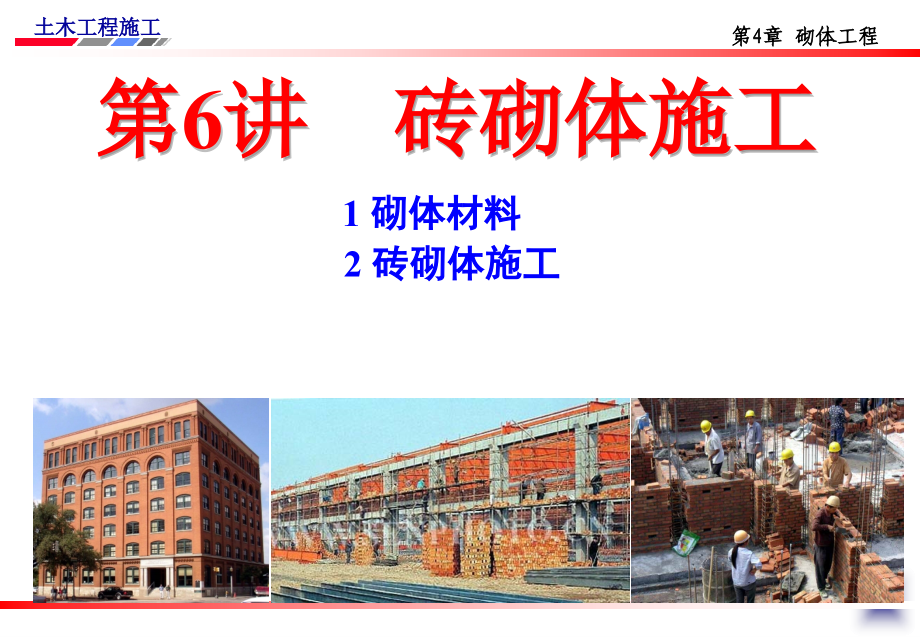

,土木工程施工,第,6,讲 砖砌体施工,1,砌体材料,2,砖砌体施工,第,4,章,砌体工程,1,砌体材料,普通烧结砖：,是以粘土、页岩、煤矸石、粉煤灰为主要材料，经压制成型、焙烧而成。,按形式分为：,实心砖、多孔砖、空心砖,；,按材料分为：,粘土砖、页岩砖和粉煤灰砖,。,1.1,砌筑用砖,实心砖的规格为：,24011553mm,；,多孔砖和空心砖的规格为：,19019090mm,、,24011590mm,、,240180115mm,等多种。,强度等级分为,MU30,、,MU25,、,MU20,、,MU15,、,MU10,五个强度等级。,煤矸石页岩烧结砖,第,6,讲,砖砌体施工,共,37,页,第,1,页,传统粘土砖毁田取土量大、能耗高、砖自重大，施工生产中劳动强度高、工效低，国家已明令禁止在建筑物中使用粘土实心砖。,1.1,砌筑用砖,烧结空心砖,粘土烧结实心砖,烧结多孔砖,共,37,页,第,2,页,蒸压砖,有蒸压煤渣实心砖和蒸压灰砂空心砖两种，都是通过坯料制备、压制成型、蒸压养护而制成。,砖的尺寸：长,宽均为,240115mm,，厚度有,53,、,90,、,115,、,175mm,四,种。,强度等级分为,MU25,、,MU20,、,MU15,、,MU10,四,个强度等级。,蒸压灰砂砖,粉煤灰蒸压砖,炉渣砖,1.1,砌筑用砖,共,37,页,第,3,页,1.2,石 材,分为,毛石,和,料石,两种。,毛石又可分为,乱毛石,和,平毛石,，,乱毛石,是形状不规则的石块，,平毛石,是形状虽不规则，但有两个平面大致平行的石块。毛石应呈块状，中部厚度不宜小于,150mm,。,毛 石 毛石挡土墙,1,砌体材料,共,37,页,第,4,页,料石按加工面的平整程度分为,细料石、半细料石、粗料石,和,毛料石,四种。料石的宽度、厚度均不宜小于,200mm,，,长度不宜大于厚度的,4,倍。,粗料石堆场 粗料石建筑 粗料石桥梁,1.2,石材,石材的强度等级分为,MU100,、,MU80,、,MU60,、,MU50,、,MU40,、,MU30,、,MU20,七个强度等级。,共,37,页,第,5,页,1.3,砌 块,主要有,砼空心砌块、加气砼砌块和粉煤灰砌块,。,砼空心砌块为竖向方孔，规格为,390190190mm,。,强度等级分为,MU20,、,MU15,、,MU10,、,MU7.5,、,MU5,五个强度等级。,砼小型空心砌块,CKK,承重抗裂,砼空心砌块,陶粒砼小型空心砌块,1,砌体材料,共,37,页,第,6,页,加气砼砌块的规格较多，一般长度为,600mm,，高度有,200mm,、,240mm,、,300mm,，宽度有,A,、,B,两种系列。,强度等级分为,MU7.5,、,MU5,、,MU3.5,、,MU2.5,、,MU1.0,五个强度等级。按其容重、外观质量又分优等品（,A,级品）、一等品（,B,级品）和合格品。,粉煤灰砌块,的,规格为,880380,430240,mm,两种，强度等级分为,MU13,、,MU10,二个强度等级。,加气砼砌块,粉煤灰,加气砼砌块,1.3,砌块,共,37,页,第,7,页,1.4,砌筑砂浆,常用的砌筑砂浆有,水泥砂浆、水泥混合砂浆,和,石灰砂浆,。砂浆的强度等级有,M15,、,M10,、,M7.5,、,M5,、,M2.5,五个强度等级。,原材料要求,水泥使用前应对其强度、安定性进行复检，水泥出厂超过三个月（快硬水泥为一个月）或对水泥质量有怀疑时应复查试验。,不同品种的水泥不得混合使用！,水泥砂浆采用的水泥强度等级不宜大于,32.5,，水泥混合砂浆采用的水泥强度等级不宜大于,42.5,。,1,砌体材料,共,37,页,第,8,页,砂浆用砂不得含有有害杂物，,砂的含泥量一般不超过,5%,，对强度等级小于,M5,的水泥混合砂浆可适当放宽，也不得超过,10%,。,砖砌体砂浆宜用中砂,，,石砌体砂浆宜用粗砂,。,生石灰熟化成石膏时，应用孔径不大于,33mm,的网过滤，,熟化时间不少于,7,天,，严禁使用脱水硬化的石灰膏。,使用袋装磨细生石灰粉，,其熟化时间不少于,2,天,。,洗灰池,块灰,(,团灰,),袋装生石灰粉,1.4,砌筑砂浆,共,37,页,第,9,页,砂浆的制备,砂浆制备应采用经试配调整后的配合比。水泥配料的误差控制在,2%,以内，砂、石灰膏和外掺料控制在,5%,以内。,1.4,砌筑砂浆,砂浆中掺入外掺料可改善其和易性，常用的外掺料有粘土膏、电石膏和粉煤灰等。,掺用外加剂时，应将外加剂按规定浓度溶入水中，将其溶液与拌和水一起投入拌和，不得将外加剂直接投入拌制的砂浆中。,在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后方可使用。,共,37,页,第,10,页,砂浆应采用机械拌和，水泥砂浆和水泥混合砂浆的拌和时间不少于,2min,，水泥粉煤灰砂浆和掺用外加剂的砂浆不少于,3min,，掺用有机塑化剂的砂浆不少于,3,5min,。,砂浆的稠度对砖砌体宜控制在,70,90mm,，,对石砌体宜为,30,50mm,。,JQ250,砂浆搅拌机,HJ3501,砂浆搅拌机,1.4,砌筑砂浆,共,37,页,第,11,页,砂浆的使用,砂浆应随拌随用，,水泥砂浆和水泥混合砂浆应分别在,3h,和,4h,内用完，如气温超过,30,0,C,时，应分别在,2h,和,3h,内用完。,基础工程一般应采用水泥砂浆，强度要求较高或砌体环境潮湿的墙体应采用水泥混合砂浆，强度要求不高且环境干燥的砌体可采用石灰砂浆。,1.4,砌筑砂浆,共,37,页,第,12,页,砂浆的强度验收,取样：,每一楼层（基础可按一个楼层计）或不超过,250,m,3,砌体为一验收批，各品种和强度等级取样不少于,3,组，每台搅拌机应至少抽检一次。在砂浆搅拌机出料口取样,制作砂浆试块，同盘砂浆只应制作一组试块。,试件强度：,砂浆试块强度以边长,70.7,mm,的立方体试块、标准养护,28,d,的抗压试验结果为准。,砂浆试块制作,1.4,砌筑砂浆,1.5,砌体材料的取样检验,砖的取样检验,按烧结砖,15,万块、多孔砖,5,万块、灰砂砖及粉煤灰砖,10,万块为一验收批，抽检数量为一组。,共,37,页,第,13,页,当砂浆试块缺乏代表性或试块数量不足、对砂浆试块的试验结果有怀疑或争议、砂浆试块的试验结果不能满足设计要求时，可采用现场检验方法对砂浆和砌体强度进行原位检测或取样检测，并重新判定其强度。,合格标准：,同一验收批砂浆试块平均抗压强度大于或等于设计强度等级；同一验收批砂浆试块的最小一组平均值大于或等于设计强度等级的,0.75,倍。,砂浆回弹仪,1.4,砌筑砂浆,共,37,页,第,14,页,2,砖砌体施工,普通烧结砖砌筑工序包括：,抄平,放线,摆砖样,立皮数杆,立头角、挂线,铺灰、砌砖、勾缝,等工序。,2.1,施工工艺,砌砖墙前，先在基础面或楼面上按标准的水准点定出各层标高，并用水泥砂浆或,C10,细石砼找平。,抄平,第,10,讲,砖砌体施工,共,37,页,第,15,页,放线,底层墙身按龙门板上轴线定位钉为准，拉线、吊线锤，将墙身中心轴线投放至基础顶面，并据此弹出墙身边线及门窗洞口位置。,楼层墙身的放线，应利用预先引测在外墙面上的墙身中心轴线，用经纬仪或线锤向上引测。,轴线的,引测是,放线的,关键,!,楼层围护墙的墙身放线,2.1,施工工艺,共,37,页,第,16,页,摆砖样,按选定的组砌方法，在墙基顶面放线位置试摆砖样（生摆，即不铺灰），尽量使,门窗垛符合砖的模数,，偏差小时可通过竖缝调整，以减小斩砖数量，并保证砖及砖缝排列整齐、均匀，以提高砌砖效率。,摆砖样在,清水墙砌,筑中尤为,重要,!,摆砖样,2.1,施工工艺,共,37,页,第,17,页,立皮数杆,立皮数杆可控制每皮砖砌筑的竖向尺寸，并使铺灰、砌砖的厚度均匀，保证砖皮水平。皮数杆标有砖的皮数、灰缝厚度及门窗洞、过梁、楼板的标高。它立于墙的转角处，其基准标高用水准仪校正。如墙很长，可每隔,1020m,再立一根。,盘角、挂线,砌砖通常先在墙角以皮数杆进行盘角，然后将准线挂在墙侧，作为墙身砌筑的依据，每砌一皮或两皮，准线向上移动一次。,2.1,施工工艺,共,37,页,第,18,页,铺灰砌砖,铺灰砌砖的操作方法很多，与各地区的操作习惯、使用工具有关。,常用的砌砖工程施工方法有：挤浆法、刮浆法和满口灰法,。操作工具北方多用大铲，南方多用泥（瓦）刀。,北方多用大铲、挤浆法砌筑 南方多用泥刀、刮浆法砌筑,大铲,泥刀,2.1,施工工艺,共,37,页,第,19,页,当采用铺浆法砌筑时，铺浆长度不得超过,750mm,，施工期间气温超过,30,0,C,时，铺浆长度不得超过,500mm,。,2.1,施工工艺,常用的砌砖工程施工方法有：挤浆法、刮浆法和满口灰法。,目前建筑业流行的砌砖方法是,“,三一砌砖法,”,。,三一砌砖法是刮浆法的一种，其操作口诀是,：,“,一铲（刀）灰、一口砖、一挤揉,”,。,点击动画,砖墙三顺一丁砌法,共,37,页,第,20,页,砖墙的组砌方法,为提高砌体的整体性、稳定性和承载力，砖块排列应遵循上下错缝的原则，避免垂直通缝出现，错缝或搭砌长度一般不小于,60mm,。实心墙体的组砌方法有,“,一顺一丁,”,、,“,三顺一丁,”,、,“,梅花丁,”,等方法。,砖墙的组砌形式,仅用于,12,墙,仅用于,18,墙又称翻身斗,常用于园形或弧形墙体,砌筑工,效最高,质量最好,工效稍低,质量工,效俱好,2.1,施工工艺,共,37,页,第,21,页,2.2,一般规定,砖的品种、强度等级必须符合设计要求，砖应提前,1,天浇水湿润，避免砖过多吸收砂浆中的水分而影响粘结力，烧结普通砖、空心砖含水率宜为,10,15%,，,灰砂砖、粉煤灰砖含水率宜为,5,8%,（现场用,“,断砖法,”,检查，砖截面四周浸水深度,15,20mm,时为符合要求的含水率）。,在有冻胀环境和条件的地区，地面或防潮层以下不宜采用多孔砖,。,在墙上留置临时洞口，其侧边离交接处墙面不应小于,500mm,，洞口净宽不应超过,1m,。,2,砖砌体施工,共,37,页,第,22,页,不允许留设脚手眼的墙体或部位：,120mm,厚的墙体、独立柱；,宽度小于,1m,的窗间墙；,门窗洞口两侧,200mm,和转角处,450mm,范围内；,梁或梁垫下及其左右,500mm,范围内；,过梁上与过梁成,60,0,角的三角形范围及过梁净跨度,1/2,的高度范围内。,2.2,一般规定,尚未施工楼板或屋面的墙或柱，当可能遇到大风时，其允许自由高度见下表，超过表中限值时，应采取临时支撑等有效措施。,共,37,页,第,23,页,墙或柱的允许自由高度,（,m,）,墙,(,柱,),厚,(mm),砌体密度,16,（,KN/m,3,）,砌体密度,13,16,（,KN/m,3,）,风载,（,KN/m,2,）,风载,（,KN/m,2,）,0.30,(,约,7,级风,),0.40,(,约,8,级风,),0.50,(,约,9,级风,),0.30,(,约,7,级风,),0.40,(,约,8,级风,),0.50,(,约,9,级风,),190,-,-,-,1.4,1.1,0.7,240,2.8,2.1,1.4,2.2,1.7,1.1,370,5.2,3.9,2.6,4.2,3.2,2.1,490,8.6,6.5,4.3,7.0,5.2,3.5,620,14.0,10.5,7.0,11.4,8.6,5.7,2.2,一般规定,共,37,页,第,24,页,240mm,厚承重墙的每层墙的最上一皮砖、砖砌台阶的上水平面及挑出层，应,整砖丁砌,；,竖向灰缝不得出现透明缝、瞎缝和假缝。,搁置预制梁板的砌体顶面应找平，安装时应再座浆；,多孔砖的孔洞应垂直于受压面砌筑；,墙厚,370mm,及以上的砌体宜双面挂线砌筑；,2.2,一般规定,墙顶的整砖丁砌,共,37,页,第,25,页,框架梁的填充墙砌至梁底应预留,18,20cm,，间隔一周左右时间后,再用实心砖斜砌挤紧，砂浆饱满。间隔一周是让,新砌砌体完成,墙体自身沉缩，斜砌可减少灰缝收缩，以防止梁底由于墙体沉缩造成开裂。,共,37,页,第,26,页,2.2,一般规定,梁底的整砖斜砌 梁底的整砖斜砌,2.3,质量要求,横平竖直、砂浆饱满、,灰缝均匀、上下错缝、,内外搭砌、接槎牢固。,2,砖砌体施工,灰缝控制均匀 内外墙搭砌,砌筑工程质量的,基本要求是：,共,37,页,第,27,页,横平竖直、砂浆饱满,指灰缝要横平竖直，实心砖砌体水平灰缝的砂浆饱满度不得低于,80,。,水平缝厚度和竖缝宽度规定为,10mm2mm,。,上下错缝,指砖砌体上下两皮砖的竖缝应当错开，以避免上下通缝。,“,接槎,”,指相邻砌体不能同时砌筑而设置的临时间断，它可便于先砌砌体与后砌砌体之间的接合。,2.3,质量要求,水平灰缝的砂浆饱满度不得小于,80%,，用百格网检查砖底面与砂浆的粘结痕迹面积，每检验批抽查不少于,5,处，每处检测,3,块，取其平均值；,共,37,页,第,28,页,清水墙砌筑,砖砌体的转角处和纵横墙交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工，对不能同时砌筑而又必须留置的临时间断处应砌成,斜槎,，斜槎水平投影长度不小于高度的,2/3,。,2.3,质量要求,斜槎的留设,共,37,页,第,29,页,非抗震设防及抗震设防烈度为,6,、,7,度地区的临时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎，并加设拉结钢筋。,拉结钢筋沿墙高每,500mm,留设一道，数量为每,120mm,墙厚放置,16,拉结钢筋（,240mm,厚墙放置,26,）；埋入长度从留槎处算起，每边均不应小于,500mm,，抗震设防烈度,6,、,7,度的地区，不应小于,1000mm,；末端应有,90,0,弯钩。,2.3,质量要求,直槎的留设,共,37,页,第,30,页,砖砌体轴线位置偏移不得大于,10mm,；砖砌体的垂直度允许偏差，每层楼为,5mm,，建筑物全高,10m,时为,10mm,，全高,10m,时为,20mm,；,砖砌体组砌方法应上下错缝、内外搭砌，砖柱不得采用,“,包心砌法,”,。,要求清水墙、窗间墙无通缝，混水墙大于或等于,300mm,的通缝每间房不超过,3,处，且不得位于同一面墙上；,2.3,质量要求,质检员在进行,墙身垂直度检查,用七分砖,破砖柱的包心砌法,共,37,页,第,31,页,砖砌体的灰缝应横平竖直、厚薄均匀，水平灰缝厚度宜为,10mm,，但不应小于,8mm,，,也不应大于,12mm,。,一步架的砖砌体，每,20m,抽查一处，用尺量,10,皮砖砌体高度折算。,2.3,质量要求,高质量的清水墙灰缝 质检员进行灰缝厚度检验,共,37,页,第,32,页,2.4,砼构造柱,构造柱的截面尺寸不宜小于,240240mm,，构造柱配筋中柱不宜少于,412,，边柱、角柱不宜少于,414,；箍筋宜为,6200,（楼层上下,500mm,范围内宜为,6100,）；竖向受力钢筋应基础梁和楼层圈梁中锚固；砼强度等级不宜低于,C20,。,2.4.1,砼构造柱的构造,2,砖砌体施工,共,37,页,第,33,页,砖墙与构造柱的连接处应砌成,马牙槎,，每一个,马牙槎,的高度不宜超过,300mm,，并沿墙高每隔,500mm,设置,26,拉结钢筋，拉结钢筋每边伸入墙内不宜小于,600mm,。,构造柱与,基础梁的连结,构造柱与,圈梁的连结,2.4,砼构造柱,共,37,页,第,34,页,2.4.2,构造柱施工,钢筋砼构造柱应遵循,“,先砌墙、后浇柱,”,的程序进行。施工程序为：,绑扎钢筋,砌砖墙,支模板,浇砼,拆模,。,构造柱与墙体连接处的马牙槎，从每层柱脚开始，先退后进，马牙槎沿高度方向不宜超过,300mm,，,齿深,60,120mm,，,沿墙高每,500mm,设,26,拉结钢筋；,先砌墙,再浇构造柱,2.4,砼构造柱,共,37,页,第,35,页,马牙槎砌好后，应立即支设模板，模板必须与墙的两侧严密贴紧、支撑牢固，防止模板漏浆。,模板底部应留出清理孔，以便清除模板内的杂物，清除后封闭。,浇灌构造柱砼前，应将砌体及模板浇水湿润，利用柱底预留的清理孔清理落地灰、砖渣及其它杂物，清理完后立即封闭洞眼；,浇灌砼前先在结合面处注入适量与砼配比相同的去石水泥砂浆，构造柱砼分段浇灌，每段高度不大于,2m,，振捣时，严禁振捣器触碰砖墙；,2.4,砼构造柱,共,37,页,第,36,页,照片评点：,这是某施工企业作为样板的一张多孔砖砌体留设构造柱的图片。图片中至少有三点不足：未考虑构造柱上部竖向受力筋的锚固；拉结筋间距超过,500,mm,；,箍筋在楼层下,500,mm,范围内未加密。,2.4,砼构造柱,共,37,页,第,37,页,
