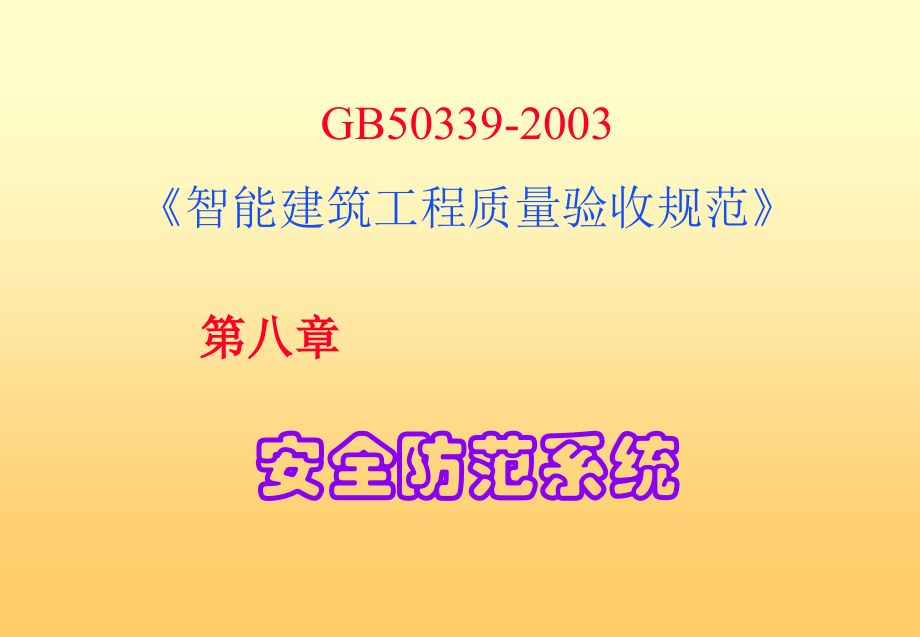

Click to edit Master title style,Click to edit Master text styles,Second Level,Third Level,Fourth Level,Fifth Level,GB50339-2003,智能建筑工程质量验收规范,第八章,安全防范系统,内容：,1.前言；2.标准的适用范围；3.标准的内容:3.1安全防范系统的工程实施；3.2安全防范工程的质量控制；3.3安全防范系统工程的检测；3.4安全防范系统工程的验收；4.本标准的依据及与相关标准的关系。,公共安全防范的作用,保障国家、集体、个,人的财产和安全,前 言,前 言,公共安全防范的发展,技术：,人防 技防,范围：,高风险场所，要害部位 一 般公共建筑 社区 其它场合,作用,：,安全防范 科学管理,前 言,公共安全防范系统的使用,金融,营业大厅、金库；自动提款机、自助银行；,社区,园区、会所；,学校,校区、教室、考场；,幼儿园；,商业,商场、超市、仓库；,网吧；,旅游,宾馆、饭店的楼层管理；,景点、重点文物保护；,交通,高速公路、交通路口的监控；,公路、桥梁、隧道的监控；,车站、机场的监控；,运输,港口、码头、货柜码头；,工厂,厂区、车间；,生产线、无人值守机房；,电力、电信,无人值守的机房、变电站；,公安、司法,监狱、看守所的监控；法院、检察院审讯；,军事,军械库、军需库、边防哨所；危险品及保密场所；,发射基地,医院,手术室、隔离病房、重症病房；,其它,重要国际会议；,重要运动会(如奥运会)等,前 言,公共安全防范的内容 (1),电视(视频、闭路电视监控)监控系统,对建筑物内及周边的公共场所、通道和重要部位进行实时监视录像，通常和报警系统、出入口控制系统实现联动。,防盗报警系统,包括周界防护、建筑物内区域/空间防护和对实物目标的防护。,巡更系统,通过预先编制的巡逻软件，对保安人员是否准时、遵守顺序巡逻等进行记录、监督，并对意外情况及时报警,前 言,公共安全防范的内容 (2),出入口管理系统,门禁系统：,对人员的进、出，实施放行、拒绝、记录和报警等操作的一种电子自动化系统,安检系统：,对出入建筑物、或建筑物内一些特定通道(如机场、码头等)实现X射线安全检查、磁检查等，以保障建筑物、公共活动场所等的安全。,停车场(车库)管理系统,对停车库(场)内车辆的通行实施出入控制、监视、以及行车指示、停车计费等的综合管理。,综合管理系统,前 言,公共安全防范与智能建筑,本规范适用的工程,说明：,1.高风险场所，要害部位(文博、金融、证券、军工)则采用GA308。,2.本规范的原则也适用于其它安全防范工程的建设。,一般公共建筑,社区,标准适用范围,对公共安全防范系统的要求,为确保系统工作可靠、稳定，要求系统建设符合：,标准化,规范化,标准适用范围,公共安全防范系统建设的管理,对系统建设的,全过程,管理：,系统设计,施工,(,设备采购、安装、调试,),检测,验收,标准适用范围,本标准适用的阶段,重点针对安全防范系统建设的：,施工,(,设备采购、安装、调试,),检测,验收,系统设计按,质量建筑设计规范,标准适用范围,本标准适用的人员,标准适用范围,安全防范系统设计单位,安全防范系统的施工单位,安全防范系统的监理单位,安全防范系统的检测单位,安全防范系统的其他从业人员,本标准的结构,标准的内容,本章由正文和条文说明两部分组成。,正文共有4节，24条组成。包括一般规定、工程实施及质量控制、系统检测和竣工验收。,条文说明主要为相关标准和检测用表。包括各子系统在内的7个检测表格。,系统建设的流程,安全防范系统的实施,系统建设的流程,系统设计阶段,安全防范系统的实施,系统建设的流程,设备采购及管线施工,安全防范系统的实施,管线施工,设备采购,施工阶段,系统建设的流程,安全防范系统的实施,系统检测阶段,系统建设的流程,安全防范系统的实施,系统验收阶段,系统建设的流程,安全防范系统的实施,工程质量第一关,系统设计,系统设计,安全防范系统的实施,设 计,依据：,合同文本,建设方改进意见,招、投标文件,规范,执行者：,系统集成(设计施工)单位,结果：,形成深化设计图纸和报批的设计文件,系统设计,安全防范系统的实施,审批,一般建筑、社区：,建设单位批准,大型建筑：,建设单位批准,或报技防办备案,高风险建筑：,报技防办审批,系统设计,安全防范系统的实施,修 改,实施过程中如有修改，必须经建设单位批准；,如有重大或原则性更改，需按原审批手续报请主管部门审批。,系统设计,安全防范系统的实施,安全防范系统的质量控制,工程质量第二关,工程实施中的质量控制,工程质量检查的组织,应由：,建设单位,监理单位,设计、施工单位,共同进行检验,安全防范系统的质量控制,安全防范系统的质量控制,系统全过程的质量控制,安全防范系统的质量控制,系统检查的阶段和时间,设备器材的采购 进场验收,缆线施工 隐蔽工程验收,设备安装 安装质量验收,质 量 控 制 严 把 三 关,安全防范系统的质量控制,设备器材进场验收,(1),安全防范系统的质量控制,验收要点：,1.设备、器材的型号、规格、产地与合同相符；,2.三证齐全；技防产品还应有公安技防管理部门颁发的产品许可证；,3.外观完好、无损伤、说明书、备件齐全；,4.,进口产品,应提供,原产地证明和商检证明,；,设备器材进场验收,(2),安全防范系统的质量控制,处理,结果,形成,设备、器材验收,书面,记录,并有经建设单位,、,监理工程师,和,参加验收人员,的,签字。,1.合格 进入下一工序；,2.不合格 不得在工程上使用；,隐蔽工程验收,(缆线施工),(1),安全防范系统的质量控制,缆线施工检查依据标准,电缆桥架、电缆沟、电缆竖井、电线导管的施工及线缆敷设，应执行建筑电气安装工程施工质量验收规范(GB50303)；,同轴电缆的敷设应执行民用闭路监视电视系统工程技术规范（GB50198）,隐蔽工程验收,(缆线施工)(2),安全防范系统的质量控制,检查内容,桥架、线槽的安装,管道的安装、固定,缆线的敷设；,接线盒；,缆线及插接头处理,安全防范系统的质量控制,隐蔽工程验收,(缆线施工)(3),检查重点,填写,隐蔽工程及随工验收表,并有建设方和监理及检查人员签字,结果：,桥架的架设：桥架固定；桥架与桥架、与管的连接处理；桥架与管道的防水、防潮；,管道的排列、弯曲处理、固定方式及管口处理；,缆线在桥架和管道内的布放、排列、绑扎、标识等的质量；,线缆对线缆、线缆对桥架、管道间的绝缘电阻；,焊接及插接头安装质量；,接地线材料、接地线焊接质量、接地电阻等。,安全防范系统的质量控制,隐蔽工程验收,隐蔽工程及随工,验收表,前端设备安装,安全防范系统的质量控制,设备安装检查,对系统的各类报警探测器；摄像机(包括机架、云台、防护罩)；门禁读卡器、控制器、辅助电源、电锁；巡更器；对讲设备；车库读卡器、控制器等的安装与连线检查。,检查内容,前端设备安装,安全防范系统的质量控制,设备安装检查,1.安装位置：合理、监视范围有效,2.安装质量：规范、牢固、美观,3.线缆连接：视频电缆一线到位，接插可靠；电源线、,控制线信号线分开，走向顺直、无扭曲,4.接地可靠，接地电阻符合要求,5.通电控制正常,按表8.1,施工质量检查,表,检验,检查重点,依据标准,1.机架、监视器等的安装质量应执行民用闭路监视电视系统工程技术规范GB50198；,2.控制柜、箱与控制台等的安装质量检验应执行建筑电气安装工程施工质量验收规范(GB50303)。,安全防范系统的质量控制,监控室设备安装 (1),设备安装检查,安全防范系统的质量控制,1.操作台与机架：垂直度、水平度符合要求；,2.控制设备安装：布局合理、操作方便、安全；,3.监视器:安装位置合理、无遮挡；,4.矩阵、报警控制器、记录设备(录像机、数字录像机)等：,安装合理、操作方便、开关灵活；,检查重点,设备安装检查,监控室设备安装 (2),安全防范系统的质量控制,设备安装检查,监控室设备安装 (3),填写附表8.1,施工质量检查,表,并有建设方和监理及检查人员签字,检查重点,结果：,5.机架和操作台内线缆：绑扎整齐、标识明显；,6.接地：接地规范、接地电阻符合要求；,7.防雷措施：有效、合理,8.通电工作正常,安全防范系统的质量控制,设备安装检查,工程施工,工程质量检查表,安全防范系统的质量控制,设备安装检查,工程施工,工程质量检查表,安全防范系统的质量控制,系统功能检查,第一步：,系统自检 (1),按子系统对各类探测器、控制器、执行器等部件的,电气性能,和,功能,进行自检。,系统自检的前提,1.隐蔽工程检验合格的报告；,2.施工质量检测合格报告；,3.前端设备电性能,测试和功能测试合格报告；,4.,监控中心设备安装已具备进行系统测试的条件。,安全防范系统的质量控制,系统功能检查,第一步：,系统自检 (2),系统自检的组织：,由建设单位、监理单位和设计施工单位负责进行,系统自检的目的：,是,对安全防范系统质量的全面检查，为系统的试运行创造条件。,安全防范系统的质量控制,系统功能检查,第一步：,系统自检 (3),系统,自检,的方法：,1.自检采用逐点测试的形式进行,要求全部检测；,2.以现场设备性能、系统功能、联动功能、和子系统间的综合管理功能的检测为主。,系统自检的依据,：,按合同、设计文件和并参照规范8.3.58.3.10的内容,系统自检的结果,：,有完整的检测记录，并有参加加检测人员的签字。,安全防范系统的质量控制,系统功能检查,第一步：,系统自检 (4),系统自检报告内容：,对照设计方案和合同要求的系统功能检测情况；系统功能的主观评价；,对照设计方案和合同核对设备安装的数量、型号和规格；,对施工质量的意见(包括隐蔽工程随工验收记录)等。,安全防范系统的质量控制,技术培训,目的：,要求通过培训的人员能进行独立操作,、排 除故障；,组织：,由设计施工单位负责进行,；,内容：,按合同规定；,资料：,包括设计说明、系统相关的设备资料、系 统操作手册、维护手册等。,技术培训是系统能否,正常,运行的重要保证。,安全防范系统的质量控制,对系统功能的全面检验,1.报建设方、监理同意后执行；,2.应完成对建设方管理人员的技术培训；,3.要求建立系统的值勤、操作、维护管理制度。,第二步：,系统试运行,系统试运行,(1),系统试运行,(2),目的：,对系统进行磨合，并对硬、软件进行考察,；,组织：,以建设单位为主、设计施工单位为辅进行,；,时间：,至少一个月；,记录：,有完整的试运行记录,，,包括故障情况及处置。对,试运行中暴露的问题需作出说明，并及时整改。,安全防范系统的质量控制,试运行报告：,由建设单位出具。,确认：,1.系统功能是否达到设计要求；,2.系统试运行期间的故障情况和故障原因、排除措施；,3.对试运行中暴露的问题、整改内容及整改时间作出说明；,4.对系统试运行給出综合评价。,系统试运行,(3),安全防范系统的质量控制,系 统 竣 工,申请：,系统达到设计规定的全部内容、并经试运行合 格，由设计施工单位向建设单位提出工程竣,工申请报告；,报告内容：,工程概况、系统主要设备、对工程所实 现的功能和工程质量的评估，以及对工程的 维修、技术服务条款，对遗留问题的处理意,见等；,批准：,由建设单位确认即可视为工程竣工。,安全防范系统的质量控制,系 统 检 测 报 请 (1),分类管理：,高风险工程、重点工程,：,必须向技防管理部门申请 系统检测；,一般工程,：,委托,质量监督部门检测，也可,由建设单位、监理单位组织，吸收同行专家对工程进行检测。,安全防范系统的质量控制,系 统 检 测,高风险工程、重点工程检测的报请手续,1.建设单位、设计施工单位向技防管理部门申请办理系统检测委,托手续,；,申请报告内容：系统试运行报告、系统竣工报告和系统初验报,告。,2.技防管理部门向检测机构出具检测委托书；,3.设计施工单位向检测机构提交：检测委托书、系统初验报告、,按正式设计方案施工的系统原理框图、平面施工图和设备器材,清单等。,4.检测机构在接到检测委托书和图纸资料后，及时对工程进行检,测，并出具检测报告。,系 统 检 测 报 请 (2),系 统 检 测,安全防范系统的质量控制,检测机构资质,系统检测机构应是国家质量监督局、公安部认可；或由省市、自治区地方质量监督总局、省级公安技防管理部门认可的检测机构,。,系 统 检 测,安全防范系统的质量控制,就系统检测的内容、检测的重点和检,测结果记录按各子系统分别介绍。,安全防范系统的检测,电视监控,系统检测,安全防范系统的检测,系统功能检测,图像质量检测,系统整体功能检测,系统联动功能检测,图像记录保存时间,检测内容,检测重点,摄像机,：,图像质量,、,光圈调节功能,、,调焦功能,、,变倍功能,、,云台转动,、,防护罩功能,、,防破坏功能,等；,监视器：,显示清晰度,控制器：,控制功能,图像质量检测：,图像的清晰度、抗干扰情况,系统功能检测：,监控范围、图像切换功能、字符及时间标识,系统联动响应,、,记录功能,、,记录速度,、,检索、回放功,能,、,联网功能,等,结果,填写表8-2,电视监控系统的功能检测表,。,电视监控,系统检测,安全防范系统的检测,电视监控系统的功能检测表,电视监控,系统检测,安全防范系统的检测,入侵报警系统,检测,1.探测器功能检测,2.系统控制功能检测,3.系统通信考虑检测,4.报警信号联栋考虑检测,5.电子地图功能检测,检测内容,安全防范系统的检测,各类探测器,：,灵敏度调整,、,防破坏功能,、,有无干扰的情况,控制器：,控制功能,、,动作实时性,报警管理：,设防、撤防、,系统自检、巡检功能,、,报警信息查,询,、,手/自动触发报警功能,、,存储,、,打印,、,防破坏功,能,信息处理：,声、光报警显示,、,报警区域号显示,、,电子地图,显示,、,接警响应时间,、,报警接通率,、,统计功能、报,表打印,检测重点,结果,填写表8-3,入侵报警系统控制功能及通信功能检测,表,。,入侵报警系统,检测,安全防范系统的检测,入侵报警系统功能检测表,入侵报警系统,检测,安全防范系统的检测,出入口控制(门禁)系统检测,1.读卡器、控制器功能检测,2.信息传输功能检测,3.入侵报警功能检测,4.联动功能检测,5.系统软件检测,检测内容,安全防范系统的检测,读卡器：,灵敏度、,读卡功能,、,防破坏功能,、,有无干扰的情况,控制器：,控制功能、,动作实时性,、,防破坏功能,后备电源,：,电源自动切换情况,、,断电情况下电池工作状况,电锁,：,开关性能、灵活性,管理功能,：,非法入侵时的报警功能、,读卡器信息存储功能,、,电,子地图功能,、,紧急状态下的开/关功能,、,联动功能,检测重点,结果,填写表8-4,出入口控制(门禁)系统功能检测,表,。,出入口控制(门禁)系统检测,安全防范系统的检测,出入口控制(门禁)系统功能检测表,出入口控制(门禁)系统检测,安全防范系统的检测,巡更管理系统,检测,1.巡更终端、读卡机的响应功能,检测,2.,巡更管理系统编程、修改功能,检测,3.,信息传输、故障报警,功能检测,4.,联网式系统,的,电子地图,检测,检测内容,安全防范系统的检测,前端设备：,设置位置、,防,破坏,功能,、,有无干扰的情,况,管理功能：,巡更路线及时间的设置与修改、,巡更记录显示、,储存、查询,、,报警显示*,、,电子地图功能*,、,统,计功能、报表打印,检测重点,结果,填写表8-5,巡更管理系统功能检测,表,。,巡更管理系统,检测,安全防范系统的检测,巡更管理系统功能检测表,巡更管理系统,检测,安全防范系统的检测,停车场(库)管理系统检测,1.车辆探测器检测,2.,读卡器/,发卡器,功能检测,3.控制器和自动栏杆功能检测,4.收费功能检测,5.图像对比功能检测,6.管理软件功能检测,检测内容,安全防范系统的检测,检测重点 (1),读卡器：,灵敏度、读卡功能、发卡功能*、防破坏功能、,环境,有无干扰的情况,控制器：,控制功能,、,动作实时性,、,防破坏功能,车辆探测器：,功能、,有无干扰的情况,满位显示器：,显示功能正确性,自动拦杆：,升降功能、防砸车测试,摄像机*,：,镜头情况及视野范围、图像质量,停车场(库)管理系统检测,安全防范系统的检测,系统功能：,对无效卡的识别功能、,临时卡记录的正确性,、,计费、显示、收费功能,、,统计、信息储存功能,、,图像资料调用准确性*,结果,填写表8-6,停车场(库)管理系统功能检测,表,。,检测重点 (2),停车场(库)管理系统检测,安全防范系统的检测,停车场(库)管理系统功能检测表,停车场(库)管,理系统检测,安全防范系统的检测,检测,内容,1.各子系统的数据通信接口和信息传输的,准,确性和实时性,2.,综合管理系统监控站软、硬件功能检测,(1).,各类报警信息的显示、记录、统计等功能,(2),.,对系统状态和报警信息记录的一致性,(3).,数据报表打印、报警打印功能,3.子系统联动功能检测,综合管理系统,系统,安全防范系统的检测,综合管理系统,系统功能检测表,综合管理系统,系统,安全防范系统的检测,系统检测的级别,全部为主控项目,系统检测的方式,采用在线随机抽测的方式,安全防范系统的检测,电视监控系统,前端摄像机抽检的数量不低于,20,；,少于,10,台时至少检测,3,台，或全部检测。,系统功能和联动功能全部检测。,2.,其他系统的前端设备抽检的数量不低于,10,；,少于,10,台时至少检测,3,台，或全部检测。,3.,停车场,(,库,),管理系统设备全部检测。,4.,监控室设备、综合管理监控系统设备全部检测。,安全防范系统的检测,随机抽测的比例,1.填写规范条文说明附表8.28.6。,2.由检测人员签名。,安全防范系统的检测,检测结果,电视监控系统被抽检的前端摄像机的合格率为,100,时为合格；系统功能和联动功能合格率为,100,时为合格。,其他系统被抽检的前端设备合格率为,100,时为合格；系统功能、软件功能和联动功能合格率为,100,时为合格。,停车场,(,库,),管理系统设备合格率为,100,时为合格；图像对比系统对车牌的识别率达,98,时为合格。,中控室设备、综合管理监控系统合格率为,100,时为合格。,安全防范系统的检测,检测结果判别,1.,对安全防范系统、或子系统的检测结果，应有完整的检测报告，并应有明确的检测结论。,2.,安全防范系统、或子系统的检测结论为：系统合格，系统不合格。,符合,规范,第,8.3.5,8.3.10,条中对安全防范系统、或子系统合格要求的系统或子系统为系统合格。,检测结果中有任一项不符合,规范,第,8.3.5,8.3.10,条中要求的，系统或子系统为不合格。,对不合格系统必须限期整改，根据不合格项的具体情况确定整改期限，在整改后重新进行检测，重新进行检测时抽检数量要加倍。,安全防范系统的检测,检测结果,的处理,1系统安装调试、试运行后的正常连续投运时间不少于1个月。,2,.运行管理人员已完成技术培训，具备独立上岗能力，管理制度健全。,3按规范第 8.3节 进行了系统检测，检测结论为合格。,4图纸资料、技术文件及记录完整。,安全防范系统的验收,系统验收必须具备的条件,技术资料,(1),设计文件：,1.工程合同，技术要求,2.工程设计说明，包括系统选型论证，系统监控方案和规模容量说明，系统功能说明和性能指标等,。,3.安防系统建设方案的论证报告和审批报告(对,高风险,安全防范工程),安全防范系统的验收,施工文件：,1.工程竣工图纸，施工平面图包括；,2.系统结构图、各子系统原理图、设备电气端子接线图；,3.中央控制室设备布置图、接线图；,4.设备清单。,技术资料,(2),安全防范系统的验收,检测记录：,1.工程检测记录，包括隐蔽工程检测记录、施工质量检查记录,；,2.设备功能检查记录,；,3.系统检测报告,；,4.,系统试运行记录,。,技术资料,(3),安全防范系统的验收,技术资料,(4),安全防范系统的验收,运行文件：,1.系统的产品说明书,；,2.,操作手册,；,3.维护手册,。,其它文件：,1.,系统设备出厂检测报告；,2.设备开箱验收记录；,3.相关工程质量事故报告；,4.工程设计变更单；,5.不合格项处理报告等。,预结算文件：,1.,工程预算报告；,2.工程结算报告(视具体情况)。,技 术 资 料,(5),安全防范系统的验收,验收的组织,1.高风险工程,由建设单位会同当地公安技防管理部门共同组织对工程进行验收。,2.一般工程,由建设单位组织进行验收,安全防范系统的验收,验收机构,安全防范系统的验收,职责,：,对工程验收全权负责,组成：,根据工程的规模和工程的重要性确定。,对规模较大的工程还可下设施工验收、,技术验收和图纸资料审查等小组。,成员：,由建设单位、监理单位、公安技防主管,部门和本行业技术专家组成。其中技术,专家的人数不低于验收机构总人数的40,为保证验收的公正性和客观性，不利于验收公正性,的人员不应参加验收机构。,高风险工程,一般安全防范工程的验收组织可适当简化，可由建设单位、工程总包单位、监理单位和本行业技术专家组成进行验收。,为保证验收的公正性和客观性，不利于验收,公正性的人员不应参加验收机构。,一般,工程,验收机构,安全防范系统的验收,应本着对国家和工程负责的精神，根据相关规范、标准对工程质量严格把关。,1.对工程作出正确、公正、客观的验收结论。,2.对工程中的重大缺陷和明显的质量问题，应视具体情况确定该工程是否合格，是否通过验收，并提出整改要求。,验收机构的职责,验收机构,安全防范系统的验收,1.由建设单位或其上级主管部门主持。宣布验收机构的组成。,2.验收委员会主任(组长)主持验收会。,3.设计施工单位简要介绍工程的设计、施工情况。并回答验收委员会的提问。,4.建设单位宣读系统试运行报告、初验报告。并回答验收委员会的提问。,5.,宣读系统检测报告。,验收程序,(1),安全防范系统的验收,6.分组进行施工验收、技术验收和质量审查。,7.各分组根据验收情况分别填写相应表格，提交验收委员会主任(组长)。,8.验收委员会(小组)对工程的质量进行全面评价，提出整改意见和建议，并做出正确、公正、客观的验收结论。,9.验收委员会主任(组长)宣布验收结论。,10.,验收会主持人请建设单位、设计施工单位领导对验收情况表态。验收会结束。,验收程序,(2),安全防范系统的验收,1.施工验收,2.技术验收,3.图纸质量审查,验收内容,安全防范系统的验收,施工验收 (1),依据：,施工质量的依据是GB50306,建筑电气安装工程施工质量验收规范中的相关规定。,内容：,1.对隐蔽工程随工验收的复核；,重点是复核土建施工单位提供的弱电系统接地电阻测试数据，接地电阻是否符合GB/T 50198 标准的要求；系统是否做了等电位连接；,以及其他隐蔽工程的验收结果。并填写：安全防范隐蔽工程随工验收表。,验收内容,安全防范系统的验收,2.对现场设备安装质量的抽查。,按,规范,所规定的,抽查比例、检测内容进行抽查。并对管线、接线盒、桥架、控制盘、柜、操作台、电视墙等地安装质量进行抽查和复核。,检查安全防范工程中前端设备安装是否符合设计的要求,。,特别是户外安装前端设备的防雷。,施工验收 (2),验收内容,安全防范系统的验收,验收内容,安全防范系统的验收,施工验收,施工验收的结果：合格、基本合格、不合格,施工验收结果的判别：,检查结果统计：,K,S,合格项数+基本合格项数*0.6/检查项目数,K,S,0.8 通过,0.8,K,S,不通过,依据：,规范,第8章,中的相关规定,、设计方案和工程合同。,内容：,1.对工程的子系统逐项进行验收。并填写附表4:,安全防范系统技术验收表。,2.对有综合管理(或集成)功能的系统，按,规范,第8.3.11的要求和系统设计方案进行抽查验收。,3.对中控室应检查环境条件、通信设施、自身安全防范、照明、供电(包括不停电电源)、防火、防雷保护等措施是否到位。,技术验收,验收内容,安全防范系统的验收,技术验收,验收内容,安全防范系统的验收,1.系统主要功能和性能符合要求；,2.设备配置合理；,3.主要产品、设备质量有保证；,4.电源设计合理、有备用供电；,5.子系统间的联动功能符合要求。,系统基本要求验收内容,技术验收,验收内容,安全防范系统的验收,1.系统主要技术指标,*,；,2.系统结构与配置；,3.图像质量,*,；,4.对前端设备的控制功能；,5.系统的操作性能；,6.对摄像机图像的时间、编号等的字符标识,7.图像记录的质量及保存时间，特别是数字录像系统。,*,为重点项目,电视监控系统验收内容,技术验收,验收内容,安全防范系统的验收,1.报警检查，误报、漏报检查；,2.系统布防、撤防功能；,3.报警显示(声、光显示，电子地图)；,4.联动功能。,报警系统验收内容,技术验收,验收内容,安全防范系统的验收,1.系统功能；,2.对卡底的别率:误识率、拒识率；,3.对控制器、电锁的控制功能；,4.信息存储功能；,5.备用电源功能；,6.紧急情况时系统的响应情况。,出/入口控制系统验收内容,技术验收,验收内容,安全防范系统的验收,1.巡更记录的显示、归档、查询、打印,2.即时报警功能,巡更系统验收内容,技术验收,验收内容,安全防范系统的验收,1.通信联络设施,2.自身防范(防盗、防火等),3.防雷设施,4.环境条件,监控室验收内容,验收内容,安全防范系统的验收,技术验收,技术验收的结果：合格、基本合格、不合格,技术验收结果的判别：,检查结果统计：,K,J,合格项数+基本合格项数*0.6/检查项目数,K,J,0.8 通过,0.8,K,J,不通过,附,：技术验收中只要有一项重点项目(*)不合格，即判为不通过,图纸资料审查,依据：,规范,第8章,中的相关规定,和工程合同。,内容：,重点是工程竣工资料。审查内容包括：,1.设计任务书、或招标文件；,2.合同、或协议书；,3.设计方案(或投标文件)、及论证意见、批复、整改意见及,落实情况等；,4.系统正式设计文件、深化设计图纸；,5.系统运行报告；,验收内容,安全防范系统的验收,图纸资料审查,6.竣工报告；,7.隐蔽工程验收报告、施工质量检查报告、初检报告等；,8.结算报告；,9.系统检测报告；,10.使用说明、操作说明、维护说明等技术资料；,11.竣工图纸；,12.与工程相关的其它资料。,验收内容,安全防范系统的验收,图纸资料审查,审查重点：主要审查图纸资料的准确性、完整性、规范性。,准确性:,是指图纸资料所列数据、文字表达应准确；图、文,、表应一致，并与工程实际相符。,完整性:,是指资料齐全，符合,规范,第8.4.4的要求。有,封面、目录、页码，并装订成册。,规范性:,是指图样绘制符合国家标准和行业标准，符合基本,建设归档的规范要求。,验收内容,安全防范系统的验收,验收内容,安全防范系统的验收,图纸资料审查,图纸资料审查结果：合格、基本合格、不合格,图纸资料审查结果的判别：,检查结果统计：,K,Z,合格项数+基本合格项数*0.6/检查项目数,K,Z,0.8 通过,0.8,K,Z,不通过,概预算审查,设计,施工单位应提供工程费用概预算执行情况报告。,验收内容,安全防范系统的验收,通过：,系统达到设计要求，并符合规范和相关标准的规定。根据施工验收、技术验收和图纸资料审查的合格率判据，合格率均0.8。,基本通过：,系统基本达到设计要求，虽有个别项目未达到设计要求，但不影响使用，并有切实的整改措施。并符合,规范,和相关标准的规定。根据施工验收、技术验收和图纸资料审查的合格率判据，合格率均0.6。,安全防范系统的验收,验收结论,(1),不通过：,出现下述情况之一的，均为验收不通过：,1.施工质量有突出问题(包括系统无接地装置等)，施工验收合格率 0.6。,2.技术质量存在明显缺陷，重要项目内容不能满足设计要求或不符合,规范,和相关标准的规定,技术验收合格率 0.6。,3.图纸资料残缺、不规范、明显差错较多，图纸资料审查合格率 0.6。,4.技术验收中有一项重点项目不合格的。,安全防范系统的验收,验收结论,(2),验收时应做好记录，对所有验收文件包括提交的验收资料、验收表格、验收证书及结论等均应立卷、归档。,安全防范系统的验收,验收结论,(3),工程整改,1.验收机构在做出的验收结论时，除对系统全面评价外，还应对工程存在的问题和缺陷，提出整改意见和建议。并填写本材料附表6：安全防范系统工程验收结论汇总表,2.对通过和基本通过验收的工程，设计施工单位应根据验收结论指出的问题提出书面整改措施，并经建设单位认可后抓紧实施。,3.验收不通过的工程不得交付使用。设计施工单位应根据验收结论指出的问题,抓紧落实整改后才能再进行验收。系统复测时，对未通过的不合格项抽查的比例要加倍。,4.工程建设单位和技防管理部门应督促设计施工单位对整改措施的落实。,安全防范系统的验收,工程移交,（1),移交:,向,工程建设单位正式交付使用,内容：,1.完整的竣工资料：,(1).竣工资料应是经过修改、校对，并符合,规范,要,求的全套竣工图纸资料。,(2).图纸资料还应附验收结论(包括验收机构人员名单),和系统完善和整改措施。,(3).竣工资料的份数按基建归档的要求，交建设单位签,收盖章。其中一套交设计施工单位存档。,安全防范系统的验收,2.完善的规章制度,系统移交时建设单位或使用单位应指定专人负责系统,的操作和维护，并建立相应的管理制度。,3.,售后服务落实,系统移交时设计施工单位应落实维护等售后服务制度。,工程移交,(2),安全防范系统的验收,设计施工单位应将工程验收结论,(,包括验收机构人员名单,),、经建设单位认可得整改措施，报技防管理部门办理竣工登记手续。,竣工登记,安全防范系统的验收,其他相关问题,一。手续问题,本规范所作的说明是适应我国目前的国情和行业管理的现状，体现了从严管理的思想，确保对安全防范工程质量的监督和管理，以充分发挥安全防范系统的作用。,在我国入世后，随着形势的发展将会对安全防范的分类、分级管理和有关审批手续等也会进行逐步改革，以提高实效。,其他相关问题,二。各方配合问题,安全防范工程的建设能否达到预期的目的，建设单位、设计施工单位和技防管理部门必须通力配合。三者为了同一目标既有分工，又有各自的管理职责。,其他相关问题,二。各方配合问题,(1),建设单位的职责,1.提出设计任务书(或安全防范系统的工程招标书)，明确工程建设的目标、要求、内容、指标，以及预期达到的效果。,2.会同公安技防管理部门组织初步设计方案论证，并督促设计施工单位对初步设计的完善和修改；审批工程建设的实施方案。,3.会同监理单位组织对设计施工单位采购和进场的设备、材料进行检验。,4.督促施工单位规范施工，并和监理单位、设计施工单位一起及时完成隐蔽工程的随工验收，并填写随工验收单。,建设单位的职责,5.提供系统所需的综合接地装置、接地电阻测试数据,等。,6.,组织系统试运行，并根据系统试运行记录提供试运行报告。并会同监理单位和设计施工单位组织对工程进行初验。,7.,配备中控室的管理、值班人员，建立系统的值勤、操作和维护管理制度。,8.,组织对工程的竣工验收。,9.,督促设计施工单位对验收结论中提出的整改要求的落实。,其他相关问题,二。各方配合问题,(2),设计施工单位的职责,1.,根据设计任务书提出初步设计方案，并通过方案论证。,2.,根据论证的意见对初步设计方案进行完善和修改,形成工程建设的实施方案,并报建设单位审批。,3.,组织工程实施。严格按设计文件中的设备型号、规格、厂家和产地进行设备和材料的采购；按图施工。,4.,在实施过程中确需作局部调整或变更的，应按原审批程序报批，并填写更改审核单。如有重大变化，必须申请重新论证或请建设单位修改设计任务书。,5.配合建设单位进行试运行，对系统值班(操作)人员进行,技术,培训；协助建立系统的值勤、操作和维护管理制度。,其他相关问题,二。各方配合问题,(3),设计施工单位的职责,6.,与建设单位共同对工程进行初验，并协同建设单位编写初验报告。,7.,在工程达到原预定要求后，编写工程竣工报告。并完成竣工图纸资料。,8.对高风险安全防范工程、应及时向技防管理部门申请系统检测委托书。,9.配合建设单位对工程进行竣工验收。并根据验收结论提出整改措施和组织实施。并落实维修等售后服务。,10.向技防管理部门办理竣工登记手续。,其他相关问题,二。各方配合问题,(4),公安技防管理部门的职责,1.会,同建设单位组织对工程初步设计方案的论证(对高风险安全防范工程)。并督促对设计方案修改意见的落实。,2.,向检测机构出具系统检测委托书。,3.参加建设单位组织的工程竣工验收(对高风险安全防范工程)。并督促对整改意见的落实。,4.办理竣工登记手续。,其他相关问题,二。各方配合问题,(5),其他相关问题,三。与,其他相关标准的关系,与建筑电气安装工程施工质量验收规范GB50303的关系：,在本规范中与工程实施中的施工、安装所涉及的盘柜、管线、桥架、线槽等的施工将遵照建筑电气安装工程施工质量验收规范GB50303中有关内容执行。,与GA308的关系 (1),GA 308是2001年发布和实施的公共安全行业标准。,GA 308中规定：,对一、二级工程(按GA/T 75 安全防范工程程序与要求划分)的验收应严格执行GA 308标准；,对三级安全防范系统工程可适当简化。,其他相关问题,三。与,其他相关标准的关系,根据目前行业管理的特点和具体情况，为了简化检测、验收的手续，避免一项工程多头、多次进行检测和验收。,根据建筑和工程的特点，采取分类管理是完全必要的。,与GA308的关系 (2),其他相关问题,三。与,其他相关标准的关系,1.,对文博、金融、军工等高风险和重点要害部门的安全防范工程执行,GB/T 16571,和,GB/T 16676,标准，严格按,GA 308,标准实行：即从初步设计方案论证、检测、竣工验收均应由公安技防管理部门会同建设单位进行组织安排；,2.,对虽不属于文博、金融、军工等高风险和重点要害部门,但工程规模较大的公共建筑，建议也按,GA 308,标准实行；,3.对一般规模的系统、或以内部管理为主的系统、小区安全防范系统等可由建设单位组织进行检测和工程的竣工验收。,与GA308的关系 (3),其他相关问题,三。与,其他相关标准的关系,在本规范的编制过程中参考了GA308的要求，,吸收了部分内容，特别是对系统验收结果量化计算,和通过与否的判别标准。,与GA308的关系 (4),其他相关问题,三。与,其他相关标准的关系,其他相关问题,四。安全防范系统是发展的,1。安全防范系统的技术是发展的,随着数字化、网络技术的发展会给安全防范的技术带来新的变化,2。应用的范围会扩大,本规范只是一个基本的指导性文件，在实践中应根据规范的精神不断丰富和发展,
