电气安装工程基础知识.ppt

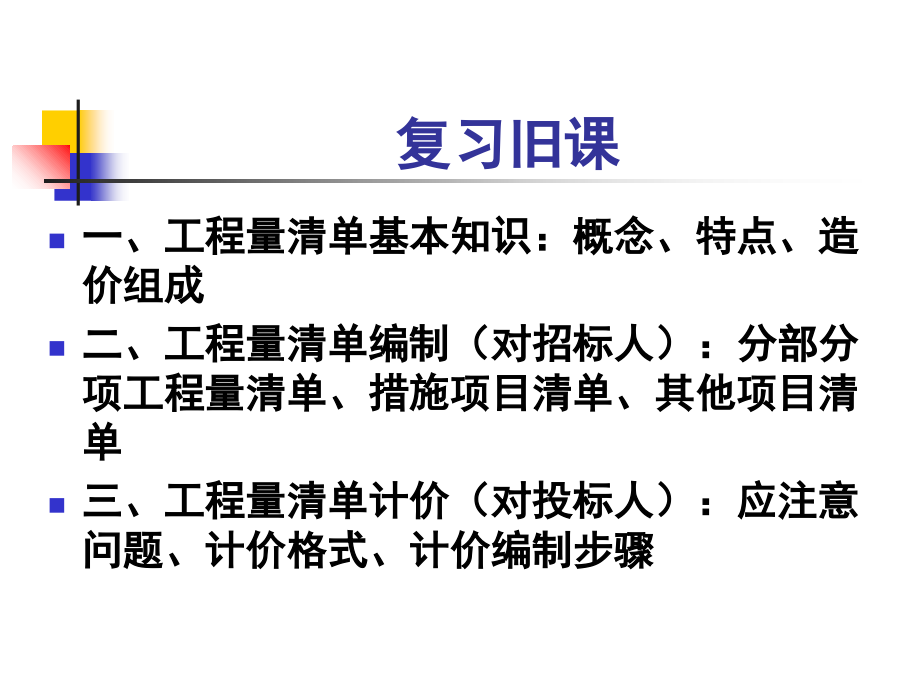

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,复习旧课,一、工程量清单基本知识：,概念、特点、造价组成,二、工程量清单编制（对招标人）：分部分项工程量清单、措施项目清单、其他项目清单,三、工程量清单计价（对投标人）：,应注意问题、计价格式、计价编制步骤,常用低压电气器材,一、绝缘电线,二、电缆,三、常用低压控制和保护电器,一、绝缘电线,（一）绝缘电线的种类,（二）绝缘电线的型号表示法,(三)线路敷设方式标注,(四)电线敷设部位的标注,电线电缆,（一）绝缘电线的种类,室内低压线路一般采用绝缘电线。,绝缘电线按绝缘材料的不同，分为,橡皮绝缘电线和塑料绝缘电线；,按导体材料分为,铝芯电线和铜芯电线,，铝芯电线比铜芯电线电阻率大，机械强度低，但质轻、价廉,按制造工艺分为,单股电线和多股电线,，截面在6,mm,2,以下的电线通常为单股,（二）绝缘电线的型号表示法,电线型号中：,字母,B,表示布电线，,字母,V,表示塑料中的聚氯乙烯，,字母,R,表示软线,字母,S,表示绞型的多芯线,字母,L,表示铝芯线，无,L,表示铜芯,常用绝缘电线型号和主要用途表,名称,型号,用途,铜芯塑料绝缘线,BV,室内明装固定敷设或穿管敷设,铝芯塑料绝缘线,BLV,室内明装固定敷设或穿管敷设,铜芯塑料绝缘护套线,BVV,室内明装固定敷设或穿管敷设,铝芯塑料绝缘护套线,BLVV,室内明装固定敷设或穿管敷设,铜芯塑料绝缘软线,RV,动力及照明装置的连接,铜芯塑料绝缘绞型软线,RVS,动力及照明装置的连接,铜芯塑料绝缘软护套线,RVV,动力及照明装置的连接,(三)线路敷设方式标注,明敷：,M,暗敷：,A,用钢索敷设：,S,穿焊接钢管敷设：,G,穿电线管敷设：,DG,穿塑料管敷设：,SG,穿镀锌钢管敷设：,XG,电缆桥架敷设：,CT,金属线槽敷设：,GXC,塑料线槽敷设：,XC,(四)电线敷设部位的标注,沿或跨梁（屋架）敷设：,L,沿或跨柱敷设：,Z,沿墙面敷设：,Q,沿天棚或顶板面敷设：,P,地板或地面下敷设：,D,二、电缆,(一)电缆的分类,(二)电缆的型号表示法,(三)电线电缆的选用,(一)电缆的分类,按其构造及作用的不同，可分为电力电缆、控制电缆、电话电缆、射频同轴电缆、移动式软电缆等,按电压可分为低压电缆（小于1,KV）、,高压电缆,(二)电缆的型号表示法,电缆型号的内容包含有：用途类别、绝缘材料、导体材料、铠装保护层等,K,控制电缆,V,聚氯乙烯,V,聚氯乙烯,Y,聚乙烯,P,铜丝编织屏蔽,R,软导体结构,ZR,阻燃电缆,YJ,交联聚乙烯,22 钢带铠装,NH,耐火电缆,(三)电线电缆的选用,在选用电线电缆时，一般要注意电线电缆型号、规格(导体截面)的选择。,电线电缆型号的选择,选用电线电缆时，要考虑用途，敷设条件及安全性；,电线电缆规格的选择,确定电线电缆的使用规格(导体截面)时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。,三、常用低压控制和保护电器,低压电器指电压在500,V,以下的各种控制设备、继电器及保护设备等。工程中常用的低压电器设备有；,（一）刀开关,（二）熔断器,（三）低压断路器,（四）接触器,（五）磁力启动器,（六）家用漏电保护器,（一）刀开关,刀开关是最简单的手动控制设备，其功能是不频繁的接通电路。按闸刀的构造，可分为胶盖刀开关和铁壳刀开关两种。,胶盖刀开关：型号有,HK1、HK2,型。其主要特点是容量小，常用的有15,A、30A，,最大为60,A；,只用于不频繁操作，构造简单，价格低廉。,铁壳开关：型号有,HH3、HH4、HH10、HH11,等。其主要特点是有铁壳保护和联锁装置（即带电时不能开门），所以操作安全；有短路保护能力；只用在不频繁操作的场合。,HH10,型系列容量有10,A、15A、20A、30A、60A、100A；,HH11,型系列容量有100,A、200A、300A、400A,刀开关,（二）熔断器,熔断器用来防止电路和设备长期通过过载电流和短路电流，是有断路功能的保护元件。,当电流超过给定值一定时间，通过融化一个或几个特殊设计和配合的组件，用分断电流来切断电路的器件。,熔断器由金属熔件（熔体、熔丝）、支持熔件的接触结构组成。,有瓷插式、螺旋式、封闭式、填充料式、自复式等。,熔断器,（三）低压断路器,低压断路器是工程中应用最广泛的一种控制设备，曾称自动开关或空气开关。,它除具有全负荷分断能力外，还具有短路保护、过载保护和失欠电压保护等功能。,常见的低压断路器有,DZ、DW,系列等，新型号有,C,系列、,S,系列、,K,系列等。,C,系列小型低压断路器：体积小，保护功能多，有过载保护、短路保护及漏电保护。型号,C45N2,用于照明线路控制和保护，,C45N4,用于动力线路控制和保护。,低压断路器,(四)接触器,接触器也称为电磁开关，是利用电磁铁的吸力来控制触头动作的。用于控制操作频繁的回路。主要控制高压电动机、变压器等。,接触器按其电流可分为直流接触器和交流接触器两类，在工程中常用交流接触器。,交流接触器用符号,CJ,表示。,接触器,（五）磁力起动器,磁力起动器由接触器、按钮和热继电器组成。热继电器是一种具有延时动作的过载保护器件。,磁力起动器型号用符号,QC,表示。,磁力起动器,（六）家用漏电保护器,家用漏电保护器又叫家用漏电保护开关。是为防止人身误触带电体和家用电器漏电而造成人身触电事故的一种保护装置。,漏电保护器按结构、工作原理分为电子式漏电保护器和电磁式漏电保护器。,漏电保护器,小结,一、绝缘电线：,绝缘电线的种类、绝缘电线的型号表示法、线路敷设方式的标注、电线敷设部位的标注,二、电缆：,电缆的分类、电缆的型号表示法、电线电缆的选用,三、常用低压控制和保护电器：,刀开关、熔断器、低压断路器、接触器、磁力启动器、家用漏电保护器,
