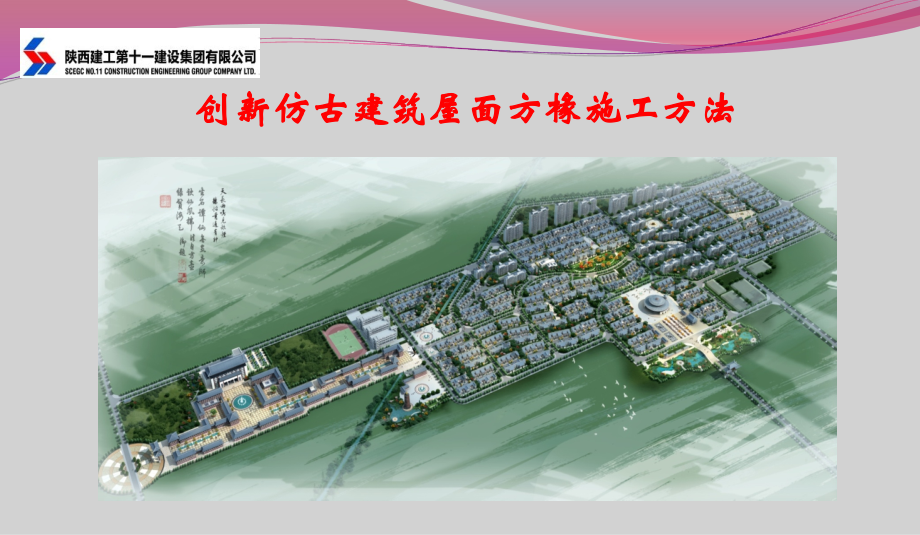

创新仿古建筑屋面方椽施工方法.ppt

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,创新仿古建筑屋面方椽施工方法,目录,一、工程概况,04,二、小组概况,05,三、选择课题,06,四、设定目标及目标可行性分析,08,五、提出方案并确定最佳方案,10,六、制定对策,18,七、对策实施,18,八、确认效果,22,九、巩固措施,25,十、总结和打算,25,创新仿古建筑屋面方椽施工方法,陕建十一建集团七公司白村项目部,QC,小组,一、工程概况,本工程位于陕西省咸阳市礼泉县西张堡镇，是全省首家新型农村社区，具体位置如下图：,本工程设计理念是体现中国盛唐时期的建筑文化风格，建筑以关中小院为主，数量多达,300,余栋；方椽作为仿古建筑的一个装饰小构件，赋予了仿古建筑的美感，本工程方椽截面尺寸为,100mm100mm,间距,150mm,。,本工程关中小院方椽实例图,二、小组概况,1,、,小组简介表,课题名称,创新仿古建筑屋面方椽施工方法,小组名称,陕建十一建集团七公司白村项目部,QC,小组,小组类型,创新型,本次活动时间,2015,年,7,月,-2015,年,12,月,小组人数,11,人,注册时间,2015,年,7,月,1,日,活动次数,20,注册编号,SJ11-QC-2015-10,TQC,培训时间,均在,72,小时以上,活动频率,4,次,/,月，出勤率,100,%,序号,姓名,学历,职称,项目部职务,小组分工,组内承担工作,1,朱洲鹏,本科,工程师,项目经理,组,长,方案策划，总指挥,2,张,磊,本科,工程师,技术负责人,副组长,方案执行、成果发布,3,黎,力,本科,工程师,执行经理,副组长,指挥协调、技术指导,4,丁军锋,本科,工程师,生产副经理,副组长,方案实施、对策实施,5,程国华,大专,助理工程师,施工员,组,员,方案实施、过程控制,6,李,栋,本科,助理工程师,施工员,组,员,数据统计、过程控制,7,黄蕾蕾,本科,助理工程师,资料员,组,员,收集资料、成果总结,8,卜子航,本科,助理工程师,质量员,组,员,质量跟踪检查,9,何其彪,高中,木工班组长,组 员,方案实施、过程控制,10,谭兴平,高中,砼班组长,组 员,方案实施、过程控制,蒲友强,高中,钢筋班组长,组 员,方案实施、过程控制,审核：,张 磊,制表：,黄蕾蕾,制表时间：,2015,年,7,月,5,日,2,、小组活动表,时 间,项 目,7,月,8,月,9,月,10,月,11,月,12,月,选定课题,设定目标,提出方案并确定最佳方案,制定对策表,按照对策实施,确认效果,巩固措施,总结与今后打算,三、选择课题,本工程屋面方椽设计为现浇砼结构，长期以来对于现浇砼结构均采用传统的施工方法即（模板支设,-,钢筋绑扎,-,砼浇筑,-,砼养护,-,拆模），此方法耗时、耗材且人工成本高。,1,、课题背景,传统的方椽施工方法,2,、提出问题,（,1,）、,工期较长。,传统的方椽施工方法，由搭设满堂架,-,安装底板模板,-,安装方椽模板,-,钢筋绑扎,-,砼浇筑,-,砼养护,-,拆模，工序繁琐、耗时过长。,（,2,）、,施工成本大。,传统的方椽施工方法，因为方椽属于结构中的装饰小构件，因此需要大量的模板剪裁加工且不能重复利用；模板的安装需要大量的木工去加工、安装，大大的增加了施工成本。,3,、以往仿古建筑方椽施工情况的调查分析,工期方面,以往仿古建筑方椽模板加工、安装施工天数调查表,工程名称,方椽根数（根）,施工人数,施工天数,平均每人每天施工根数（根）,袁家村纪念堂工程,8354,15,25,22,昭陵安置房工程,11892,25,20,24,昭陵售票楼,1513,8,9,21,制表：,张 磊,制表时间：,2015,年,7,月,13,日,从上表可以看出，传统的方椽施工方法在施工人数与施工天数堆积下才能完成，（换句话说就是钱堆积而成）而本工程建筑结构形式为,2,层砖混结构，单体多、工期紧、交叉作业繁多，并不能通过靠人工及时间堆积来完成，所以“创新仿古建筑方椽施工方法”解决工期问题迫在眉睫。,施工成本,传统仿古建筑方椽施工情况成本分析表,人工,材料,实际费用,260,元,/,天,37,元,/m,2,清单费用,150,元,/,天,12,元,/m,2,实际比清单多花费用,110,元,/,天,15,元,/m,2,制表：,张 磊,制表时间：,2015,年,7,月,13,日,从以上表可以看出，在人工和材料方面，实际成本比合同清单报价高出很多，如何降低成本，成为本工程施工成败的重中之重，因此“创新仿古建筑屋方椽施工方法”刻不容缓。,4,、确定课题,传统方椽的施工方法已经严重影响了施工的进度和施工成本，为此我质量管理小组组织全体组员经验，集思广益，希望创新一种新的仿古建筑屋面方椽施工方法，能够提高施工功效且节约施工成本。小组最终选题确定为,：,创新仿古建筑屋面方椽施工方法,四、设定目标及目标可行性分析,1,、确定目标：,创新仿古建筑屋面方椽施工方法，缩短方椽施工工期，节约材料。,2,、设定目标值为：,方椽施工工期缩短,30%,。,制图：,卜子航,制图时间：,2015,年,7,月,18,日,模板损耗降低,60%,。,制图：,卜子航,制图时间：,2015,年,7,月,18,日,3,、目标可行性论证,（,1,）小组成员朱洲鹏、黎力、丁军锋、张磊均参与过工具式围墙、工具式钢筋放置平台的施工方法的创新工作，在创新施工方法中积累了丰富的创新经验。,（,2,）公司为推进本质量管理小组的开展工作，在技术、资金等方面给予了大量的支持。,（,3,）本工程作为陕西省首个新农村试点工程，从业主、设计到社会各界人士都非常关注工程进展及实物展现，因此对施工工期要求非常紧，所以从公司到项目一线，施工工期作为重中之重控制。,五、提出方案并确定最佳方案,1,、方案的提出与选定,2015,年,8,月,5,日在项目部会议室召开了本课题专项研讨会，小组成员通过“头脑风暴法”集思广益、畅所欲言对方椽施工方案进行了讨论，提出三种可行性方案做亲和图如下,：,审核人：,朱洲鹏,制图人：,张 磊,制图时间：,2015,年,8,月,8,日,审核人,：,朱洲鹏,制表人,：,张,磊,制表时间,：,2015,年,8,月,18,日,2,、选定最佳方案,QC,小组成员对上述两个方案进行了对比，详见下表。,方案,质量效果,施工难易,经济合理性,安全环保性,综合结论,方案,1,：采用,EPC,泡沫板预制方椽粘贴法,硬度不足，损坏后难以修补,操作简单，自重轻但质量隐患大。,采用,EPC,泡沫板预制方椽粘贴法：,材料加人工费：,27,元,/,根,*,200,根,/,户,=5400,元,现场加工泡沫板，污染环境，且泡沫板难处理，浪费较大,不采用,方案,2,：采用,GRC,预制方椽后安装法,需二次封堵，且膨胀螺栓时间长容易产生铁锈等缺陷，影响观感质量。,操作空间小，方椽定位放线难度大，均为高空作业，安全无法保证,采用,GRC,预制方椽后安装法：,材料加人工费：,33,元,/,根,*,200,根,/,户,=6600,元,无污染，无需模板，厂家加工，浪费较少,不采用,方案,3,：水泥压力板结合砼预制方椽法,一次成优，无需二次修补，截面尺寸精确，砼表面光滑密实,操作简单，人工需求小，施工速度快。,水泥压力板结合砼预制方椽法：,水泥压力板：,0.2 m,2,/,根,*,200,根,/,户,*,3,元,/m,2,=1200,元,人工费：,200,根,/,户,*,1,元,/,根,=200,元,总计：,1400,元,无污染，模板损耗大大降低，制作简便,采用,三种方案分析对比表,通过对以上三种方案的对比分析与优选，我们认为方案,3,在技术上可行，施工实施简单，经济合理，即能保证方椽截面尺寸精准又能保证方椽质量优良，对此我们认为方案,3,为最佳可行方案。,3,、最佳方案优化,根据创新仿古建筑屋面方椽施工方涉及的要素做系统图，明确具体实施内容如下：,审核：,张 磊,制图：,卜子航,制图时间：,2015,年,8,月,25,日,创新仿古建筑屋面方椽施工方法,方椽安装,承压材料选及安装,预制方椽,现场预制,向预制构件厂购买,顶板浇筑完成并预留钢筋，二次焊接安装,选用竹胶板,选用水泥压力板,根据方椽定位线直接安装与顶板一次浇筑,（,1,）方椽预制,预制方椽必须满足现场使用，截面积满足设计要求，必须有与顶板链接的钢筋。,方案,分析,特点,结论,现场预制,1,、方案：,现场预制。,2,、方案分析：,现场预制能很好的满足现场使用，且节省场地，避免二次倒运造成浪费，砼采用主体浇筑时节余砼浇筑，节约材料减少成本，尺寸能更好的把握精准。且可以根据实际工程进度按量加工。,3,、成本分析：,（,1,）模板费：,5.4m,2,2.4(,按周转,10,次,)=7.8,元,（,2,）人工费：,2,个,/,户,220,元,/,人,=440,元,（,3,）砼费用：,0.009m,3,/,根,120,根,/,户,=1.08,元,（,4,）其他费：,100,元,/,户,合计：,548.88,120,根,/,户,=4.57,元,/,根,优点：,1,、预制灵活。,2,、减少二次倒运损耗。,3,、节约材料,4,、成本较低,缺点：,尺寸有偏差，增加磨具制作环节。,能够满足现场施工要求，节约材料、节约工期,宜采用,向预制构件厂购买,1,、方案：,向预制构件厂购买,2,、方案分析：,预制构件厂能批量加工，但运输容易损坏，且构件长度要求尺寸多，批量要求不大。,3,、成本分析：,构件厂报价,12,元,/,根,优点：,可以批量加工。,尺寸精准,缺点：,1,、二次倒运损耗大。,2,、成本较高,二次倒运损耗较大，且构件预留钢筋位置无法精准保证，成本较大，,不宜采用,制表,:,张磊,审核：,黎力,日期：,2015,年,8,月,26,日,（,2,）方椽安装,方椽安装是本工程施工的关键工序，顶板浇筑前安装和浇筑后安装，对结构适用性、安全性都特别重要。,方案,分析,特点,结论,顶板浇筑后安装,1,、方案：,顶板浇筑后安装,2,、方案分析：,屋面顶板砼浇筑完成后，拆模并清理干净，弹方椽位置线，采用电弧焊将方椽与顶板预留钢筋焊接连接。,3,、成本分析：,安装人工费用：,8,元,/,根,优点：,1,、顶板砼浇筑可以一次成优,2,、位置准确，,缺点：,1,、安全系数低,人工花费大,2,、电焊对人体伤害较大,3,、顶板浇筑前需要预留链接钢筋，顶板模板损坏严重,方椽后安装需要在外架上操作，危险性大，且电焊对人体危害较大，顶板需留置焊接钢筋接头，对屋面模板损坏较大,不宜采用,顶板浇筑前安装,1,、方案：,顶板浇筑前安装,2,、方案分析：,顶板模板支设完成，弹方椽位置线，根据方椽位置线放置方椽并采用水泥钉固定。,3,、成本分析：,安装方椽人工费：,1,元,/,根,优点：,1,、成本较低。,2,、安全系数大,3,、顶板无需留置链接钢筋，顶板模板无损坏。,缺点：,固定不牢固容易移位。,方椽间隙处容易造成漏浆。,根据弹好的方椽位置线摆放方椽，操作简单方,便宜采用,制表,:,张磊,审核：,朱洲鹏,日期：,2015,年,8,月,28,日,（,3,）承压材料选择及安装,方椽后安装，需要选择方椽间隙处承压材料，此处必须满足一定的承载力且易于加工,制表,:,张磊,审核：,丁军峰,制表日期：,2015,年,8,月,29,日,方案,分析,特点,结论,选用竹胶板,1,、方案：,选用竹胶板,2,、方案分析：,方椽放置并固定完成后，采用现场竹胶板加工宽度、长度同方椽间距宽度同宽同长，放置在方椽间距处,3,、成本分析：,材料费：,2.7,元,/,根,优点：,竹胶板承载力强、柔韧性好，不容易断裂,缺点：,竹胶板拆除难度大，且拆除后无法使用,采用竹胶板，后期拆除难度大，拆除陈本高，若不拆除二次装修无法施工且拆除后的材料无法重复利用,不宜采用,选用水泥压力板,1,、方案：,选用水泥压力板,2,、方案分析：,采用水泥压力板加工宽度、长度同方椽间距宽度同宽同长，放置在方椽间距处,3,、成本分析：,材料费：,1.2,元,/,根,优点：,水泥压力板成本低，剪裁方便，且不用拆除可以直接进行二次装修施工,缺点：,柔软性差，承载力有限，容易断裂,水泥压力板可以不用拆除，不影响后续装修施工，且剪裁方便、承载力满足本工程使用要求，,宜采用,通过以上分析，影响“创新仿古建筑屋面方椽施工方法”的主要因素为：,1,、方椽预制的选择,2,、方椽的安装,3,、承压材料的选择及安装,六、制定对策,对 策 表,审 核：,朱洲鹏,制表人：,张 磊,制表时间：,2015,年,9,月,17,日,序号,实施对策,目,标,措,施,责任人,完成时间,地点,1,方椽预制选择,采用现场预制，保证预制方椽尺寸精确，质量成优，节约砼材料。,对预制方椽模具进行了精确制,砼浇筑振捣采用振捣台，确保方椽施工质量,3,、对现场剩余砼进行收集用作方椽砼浇筑。,朱洲鹏,张,磊,黎,力,2015.9.8,项目部办公室,2,方椽安装,根据方椽位置线安装预制方椽，保证方椽安装精准，牢固,1,组织专业人员对现场进行测量计算，利用,CAD,画处方椽排布图,2,、根据排布图放置方椽并用水泥钉固定,张,磊,丁军锋,2015.9.12,现场,3,承压材料选择及安装,承载力满足砼浇筑要求，平整度满足设计要求，密封良好无漏浆，剪裁精准。,1,、根据方椽排布图，合理切割水泥压力板，技术人员跟踪指导,2,、水泥砂浆密封厚度控制在,10mm,3mm,张,磊,李,栋,丁军锋,2015.9.15,现场,七、对策实施,实施一、方椽预制,2015,年,9,月,21,日，小组长朱洲鹏组织召开小组会议，本着经济合理、尺寸精确、砼外观漂亮、节材环保、施工方便的原则对方案实施进行了全面讨论。小组决定采用现场预制并在预制方椽模具上进了激烈讨论最终决定利用现场废旧模板及方木制作预制方椽模具，模具尺寸为,95mm95mm900mm,。,效果检查：,预制方椽能实现预期的目标，可以指导施工过程。,实施二、方椽安装,1,、关中小院屋面顶板模板支设完成，张磊、李栋、丁军锋等人对顶板的尺寸进行了实量。根据实际的尺寸，利用,CAD,在电脑上进行了定位排列图。根据排列图，对方椽位置进行了定位放线。,2015,年,10,月,5,日，在现场指导人员的技术指导下，按照确定好的方椽定位线，对方椽进行了安装，且每根方椽均采用水泥钉进行了固定。,效果检查：,张磊、黎力对方椽定位图进行了详细的审核，方椽位置均匀一致，位置精确，满足设计要求。过精心的定位、现场技术人员的细心指导，保证了预制方椽的位置精确、牢固同时加快了工程进度。,实施三、承压材料选择及安装,根据方椽位置排列图，在水泥压力板上弹线，根据所弹墨线用手提切割机进行切割，同时采用废旧矿泉水瓶制作成降尘设备，配合切割机进行切割，切割好的半成品进行分类堆放，运输至屋面开始铺设。铺设完成后用,1:2,水泥砂浆将水泥压力板四周进行密封防止漏浆，密封厚度控制在,10mm3mm,。完成后进行屋面钢筋绑扎及砼浇筑，屋面钢筋绑扎过程中，底筋与预制方椽锚固钢筋每个节点均绑扎连接；砼浇筑时应从上到下开始浇筑，且振捣时采用点振，,严禁将振动棒点在水泥压力板上,。,效果检查：,2015,年,10,月,15,日，对水泥压力板切割、铺设及密封进行了专项检查，切割尺寸不但精确而且无粉尘污染。铺设完成的水泥压力板整洁美观，承载力完全满足本工程施工要求，水泥砂浆拌制符合要求，密封厚度均在要求内，方椽固定牢靠，美观。,八、效果检查,1,、,2015,年,11,月,15,日，拆模完成对方椽进行了跟踪检查，均未出现移位、跑浆等现象，对方椽间距进行了实际测量与原方椽排布图进行对比，符合率达到,100%,，感官质量良好。对工期及材料进行了对比分析如下：,模板用量方面,名称,传统方椽施工方法,新施工方法,模板用量,120,（,0.15,0.9,2,）,+,（,0.9,0.25,2,）,=86.4 m,2,0.1,0.9,2,50=9 m,2,节约率,89.6%,审 核：,黎 力,制表人：,张 磊,制表时间：,2015,年,11,月,12,日,工期方面：,名称,传统方椽施工方法,新施工方法,单人单栋楼完成需用天数,120,22.3=5.4,天,120,59.6=3,天,节约率,44.4%,通过以上分析，使用新的方椽施工方法成功实现并超过了预期目标值。做柱状图如下,：,审 核：,黎 力,制表人：,张,磊,制表时间：,2015,年,11,月,12,日,（,1,）、实际模板节约率达到,89.6%,审 核：,张 磊,制图人：,丁军峰,制图时间：,2015,年,11,月,17,日,（,2,）、实际方椽施工工期节约率达到,44.4%,审 核：,张 磊,制表人：,丁军峰,制表时间：,2015,年,11,月,17,日,整体效果图,(,一,),整体效果图,(,二,),整体效果图,(,三,),2,、取得效益,：,（,1,）、经济效益：,、采用方椽新的施工方法总计花费成本：,水泥压力板：,0.2 m,2,/,根,120,根,/,户,3,元,/m,2,=72,元,人工费：,120,根,/,户,1,元,/,根,=120,元,总计：,192,元,、采用传统的模板支设现浇方椽法总计花费成本：,模板费：,0.150.92+0.10.92=0.45m,2,/,根,37,元,/m,2,120,根,/,户,5,次,=399.6,元,人工费：,2,个,/,户,220,元,/,个,=440,元,总计：,839.6,元,节约成本：,839.6-192=,647.6,元,节约工期费用：,100003.4=34000,元,总计节约费用：,647.6+34000=,34647.6,元,九、巩固措施,通过此次,QC,小组活动，我们积累了研发新工艺的宝贵经验，在现场施工完毕后，我们将认真总结本次,QC,活动的相关信息，形成成熟的的仿古建筑方椽施工新工法，为后续二期、三期以及以后施工中遇到的类似工程创造有利条件。,（,2,）、社会效益,QC,小组活动的成功开展，提高了本工程方椽的施工质量，加快了本工程的施工进度，同时减少了噪音污染及降低原材损耗，不但得到了业主、礼泉城建局、社会各界人士的好评，也提高了企业的知名度。,十、总结和打算,1,、,QC,活动总结,通过开展本次,QC,活动，小组成员在,QC,能力、个人能力、质量意识等各个方面的能力都得到了不同程度的提升，使项目施工管理更科学化、数据化，增强了团队协作能力和创新意识，以下为组员们相关自我评级表及雷达图：,自我评价雷达图,制图：,卜子航,制图日期：,2015,年,12,月,20,日,项目,自,我,评,价,活动前（分）,活动后（分）,质量意识,75,90,个人能力,66,98,运用,QC,活动能力,70,95,创新意识,68,90,团队精神,77,94,2,、体会,运用,QC,方法，推行全面质量管理，是保证工程质量的根本措施，它将工程技术、质量管理纳入了科学化、规范化的管理轨道。,开展,QC,活动,能够及时地发现问题、解决问题、对提高工程技术人员的业务能力和施工管理水平起着推动作用。,采用,PDCA,循环的工作原理，能激发管理者的创新思维，能保证新工艺、新技术的很好运用。,3,、下一步打算,我们,QC,小组将一如既往的围绕我公司质量方针和作业指导书，深入工程实践，创新模式，发现技术难题，研究技术难题。我们将继续努力，开拓进取，保持良好的进取精神，在以后的施工过程中不断求索，为创精品工程而不断努力。下一步我们将以“,工具式钢筋堆放架体的创新与应用,”作为新的课题，继续开展全面质量管理互动。,谢谢各位专家，请多多指教！,
