综合楼项目质量创优开展情况汇报图文.ppt

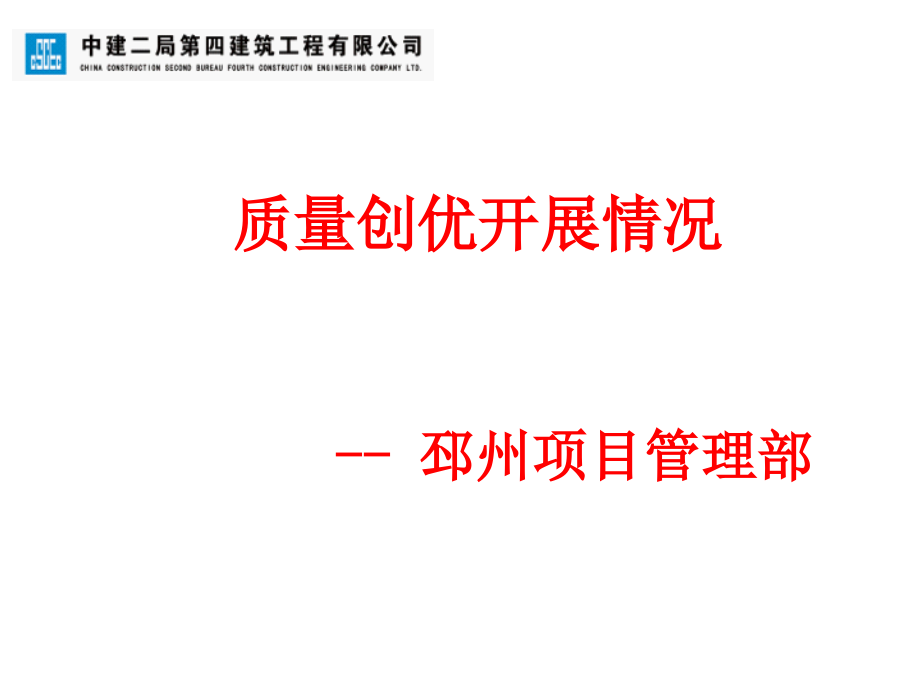

质量创优开展情况,-邳州项目管理部,一、工程概况,1,号楼,B,座,1,号楼,A3,座,1,号楼,A4,座,1,号楼,A2,座,1,号楼,A1,座,工程名称：邳州新苏中心工程,工程地点：江苏省邳州市世纪大道南侧、瑞兴路东侧闽江路北侧,建设单位：新苏商业（邳州）有限公司,设计单位：深圳中海世纪建筑设计有限公司,地勘单位：冶金工业部华东勘察基础工程总公司,总承包单位：中国建筑第二工程局有限公司,总建筑面积：498678.52平方米,结构类型：钢筋砼框架-剪力墙结构、框架、剪力墙结构,二、建筑总平面图,创国优区域应标注清楚以下内容,1、创优单体的楼层数、总面积。,2、功能性设备用房位置（各类泵房、换热站、各类配电机房、设备机房）,屋面机房布置图,地下室机房布置图,3、创优区域与相邻工程如何断开（请标注后浇带位置）,4、各个单体功能简介,1#楼A座为综合楼，总建筑面积110785.57，地下二层，地上六层局部8层，工程建筑檐口高度44m，工程建成后为新苏中心购物中心及影院。,1#楼B座为高层综合楼，总建筑面积为33126.94，地下二层，地上20层。建筑总高度99.87m,工程建成后为新苏中心甲级办公楼。,项目创优的符合性,中建二局,四,公司邳州新苏中心项目符合性条件情况表,表,1,基本条件符合性,1,工程规模符合性,符合,2,工程竣工时间符合性,3,是否需要联合申报,否,4,单位工程划分的符合性,符合,表,2,工程合法性、验收、获奖等方面条件符合性,序号,项目,文号,日期,是否完成,拟完成时间,备注,(,责任人）,1,项目合法性资料,项目立项审批文件,邳发改经济审核【,2013,】,51,号,2013.11.21,完成,2,土地规划许可证,地字,320382201300117,2013.12.2,完成,3,建筑规划许可证,320382201400056,2014.6.20,完成,4,土地使用证,邳国用,920140,第,02051,号,2014.6.3,完成,5,施工图审批,10011(2014),第,116,号,2014.5.9,完成,6,环保审批文件,邳环项书【,2013,】,22,号,2013.11.18,完成,7,白蚁预防专项审批,苏蚁防字（,2014,）第,039,号,2014.7.24,完成,8,工程招标、承包及专业分包的合同文件,GF19990201,2013.4.8,完成,9,建设工程施工许可证,32038220140044,2014.7.8,完成,项目创优的符合性,10,项目验收情况,工程消防专项验收,11,建设工程节能验收,12,饮用水卫生第三方检测,13,电梯专项验收,14,室内环境第三方检测,15,防雷接地第三方检测,16,建设工程人防专项验收,17,环保专项验收,18,四方竣工验收证书,19,质监部门的备案报告,20,建设工程竣工规划验收,21,档案专项验收证书,22,工程竣工验收备案文件,23,项目获奖情况,省部级质量奖获奖证书及获奖文件,24,省部级优秀设计获奖证书及获奖文件,25,科技示范工程、新技术应用和技术创新方面的情况,26,省部级以上,QC,活动成果奖证书及获奖文件,27,其他方面获奖情况,28,其他资料,有无安全质量事故,29,有无拖欠工程款,30,是否完成竣工决算书或审计（政府项目）,31,业主满意度及保修情况,劳务分包管理情况,序号,劳务分包名称,现场负责人,施工区域,分包内容,是否签订质量协议,是否有专职质量员,备注,1,马,鞍山宏胜劳务有限责任公司,王小俊,1#,楼,主体结构,屋面贴砖,是,是,2,南京高科消防机电工程有限公司,李浩,1#,楼,消防工程,是,是,3,江苏金轮装饰集团股份有限公司,沈宏盛,1#,楼,外装工程,是,是,4,广东伟群建筑工程有限公司,沈荣顺,1#,楼,水电工程,是,是,5,江苏通月机电设备工程有限公司,鲜崇越,1#,楼,通风空调,是,是,6,1#,楼,内部装修,未定,屋面,虹吸雨水斗,虹吸雨水斗的安装,在混凝土灌浆前安装和固定虹吸式雨水斗。,虹吸式雨水斗底盘的表面应水平。,预埋雨水斗、连接件和部分尾管。预埋管与下端管的连接按不同管材而定。尾管可穿过模板。,安全地固定好一个保护盖(可做木夹板)以防止在混凝土灌浆过程中水泥砂浆进入雨水斗。,留意：必须特别小心地保护好螺栓的螺纹，可以用线缠绕。,混凝土浇筑:底盘表面与混凝土表面平或可低于混凝土表面5mm。,防水层(液体保护剂或膜)覆盖在底盘上延伸的斜坡下。,加固前移除保护盖。,检查：防水层结束至底盘上有坡度的底端头。防水层不能进入底盘口。,在夹固前清理所有碎片和尘土。,将夹圈放置在防水膜/层上。,重新将保护盖放在夹圈上。安全地固定紧夹圈，以确保彻底地夹紧防水层。,水泥砂浆抹平至夹圈上边缘。,45度向下找坡至夹圈上边缘。,屋面工作完成后可移除保护盖。,注意虹吸系统不能用于临时排水，防止建筑垃圾进入管道系统引起堵塞。,放置空气挡板在雨水斗底盘上，然后安全地用两个不锈钢法兰螺栓固定好,完成虹吸式屋面雨水斗在混凝土平屋面/天沟的安装,管道的安装,HDPE管道安装施工技术要求,HDPE管道热熔连接应按下列步骤进行：,热熔工具接通电源，到达工作温度指示灯亮后方能开始操作。,切割管材，必须使端面垂直于管轴线。管材切割一般使用管子剪或管道切割机,必要时可使用锋利的钢锯，但切割后管材断面应去除毛边和毛刺。,管材与管件连接端面必须清洁、干燥、无油。,用卡尺和合适的笔在管端测量并标绘出热熔深度，热熔深度应符合规范和设计要求。,熔接弯头或三通时，按设计图纸要求，应注意其方向，在管材和管材的直线方向上，用辅助标志标出其位置。,连接时，无旋转地把管端导入加热套内，插入到所标志的深度，同时，无旋转把管件推到加热头上，达到规定标志。加热时间必须满足热熔工具生产厂家的规定。,达到加热时间后，立即把管材与管件从加热套与加热头上同时取下，迅速无旋转地直线均匀插入到所标刻度，使接头处粘接均匀牢固。,HDPE管的焊接方式和方法,热熔对焊,（1）电焊机由加热片、切割器以及钳夹器组成。电焊机可用于连接管径40315mm的管件。电焊机：直径40mm-160mm,把需要连接的两管件放置在钳夹器间。确保管道尾端与钳夹器之间的 差距大约2cm。锁紧扣把手。,将管件顶在切割盘上、切割管道直到两个将被连接的管端都完全一 样、平直以及无缝于管端合拢之间。,把电焊机的温度稳定在210。将两管件仔细地放置于电焊机熔焊片上，直到焊接表面的凸出达到相等于管壁厚1/3的厚度为止。,将两管按焊接所需要的压力（参阅刻度）仔细的拼拢。在焊接处完全冷却前，不要松开锁扣把手。,要达到完好的焊接，两管件的焊连面需要有正确的切割角度。电焊机 也必需维持在210,50 的温度下。,电焊管箍连接法,当平焊连接法无法进行时，电焊管箍便是最好的连接法。它适用于现场焊接、改装、加补安装、修补。,管箍在加热后的收缩效应提供了焊接所需的压力。管箍的加热与熔融区分开，其中央部分以及外表不会被熔融，据此提供了安全的焊接。,电焊管箍连接法如下：,（1）管件端须磨 砂纸或刮削器除去氧化表层。,（2）管箍内侧保持干净、无油脂。,（3）把管件嵌入管箍连接。,（4）接通电熔焊机（220V 5060Hz），开始焊接直至红色显示灯停止亮起。电熔焊机会自动切断电源。,HDPE管道固定方法,HDPE管（管径250）横管安装示意图,立管安装示意图,消能悬吊系统,消能悬吊系统如下图所示，在悬吊管上每间隔一定距离设置一个固定支（吊）架，此点与悬吊梁固定，此固定点为不可移动的，因为HDPE管具有膨胀系数较大，但膨胀应力小的特性，所以固定支（吊）架的设置将整段悬吊管的膨胀变形分解到各固定支（吊）架之间，变形无法目测察觉，起到美观作用，膨胀应力由固定支（吊）架传递到消能悬吊梁上被消解，对建筑的结构本体不会造成影响。,同样悬吊管的震动也通过支（吊）架传递到消能悬吊梁上，利用悬吊梁的钢性消解，限制HDPE管的振动。悬吊管及立管在HDPE管焊接缝或Y型三通焊接点均设有固定支架，其间距，具有防晃抗震作用。消能支吊架系统能够保证管道不下垂，不产生水流阻塞，防晃，抗震，并固定于本体结构柱墙或顶板上。,HDPE管横管锚固管卡安装示意图,直接悬吊,在无法制作消能悬吊系统的情况下，或者管径250mm的HDPE管的固定应采用直接悬吊。（如图）吊管安装与屋面安装公司配合，按支吊架间距要求设置支（吊）架。（如图）,管道穿墙方法,管路过伸缩缝，消减管路应力的方法,为使系统美观、耐用，在设计时将尽量避免系统跨伸缩缝安装，如不可避免，则采用如下方法消减管路应力。,防止管道横向、切向振动的方法,屋面避雷,屋面避雷节点图,女儿墙上避雷带安装。材料为10镀锌圆钢。避雷带固定点支持件间距1米，转弯处0.5米，支持件间距均匀、固定可靠，在敷设避雷带之间应做支持件拉力试验，每个支持件应能承受大于5公斤的垂直拉力。支持件高度120。避雷带安装完毕后应顺直，转弯处煨成弧度，不应有棱角。,屋面排气管,排气管出屋面节点,排气管样板,为保证屋面的保温和防水效果，避免铺设防水卷材后，因防水层下部水分汽化造成防水层起鼓破坏，同时使保温层含水率过高造成保温性能降低，因此将屋面做成排汽屋面。,排汽道应纵横贯通，不得堵塞，并同与大气连通的排汽孔相连。排气道间距为6m纵横设置，屋面面积每36m2设置一个排汽孔。在保温层中预留槽作排汽道，宽度为50mm；在保温板中埋置打孔UPVC实壁硬塑管，管径为60mm。,为避免排汽孔与基层接触处发生渗漏，应作好防水处理。,屋面防滑地砖,工艺流程,基层处理排砖、弹铺砖控制线20mm厚干硬性聚合物砂浆找平层铺贴防滑地砖勾缝、擦缝养护,屋面排砖示意图,屋面防滑地砖铺贴,屋面泛水,女儿墙泛水示意图,（,1,）将屋面的卷材继续铺至垂直墙面上，形成卷材防水，泛水高度不小于,250mm,。,（,2,）在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或,45,度斜面，上刷卷材胶粘剂，使卷材胶粘密实，避免卷材架空或折断，并加铺一层卷材。,（,3,）,做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下滑,楼梯间,室内,楼梯滴水线,室内楼梯踏步,室内楼梯休息平台,外装,玻璃幕墙,1#AB,座一层为大跨度分格，宽度,2,米左右，高度方向玻璃可达,4.920m,，玻璃采用,10Low-E+12A+8,中空钢化玻璃，立柱采用,220,系列,6063-T6,系列铝型材，横梁采用,150,系列,6063-T5,铝型材，形式为竖明横隐。,玻璃幕墙安装,玻璃幕墙安装,装饰装修,墙面建筑收缩缝节点,弧形外沿面砖排布,地面原木花纹地砖铺贴,采光井栏杆扶手,地下室地沟板铺设平整、严密,地下室通风管道安装,地下室、车库管线安装,地下室,空调通风工程,1、工艺流程：,施工准备风管制作风管安装严密性试验,2,、直管制作,下料切割清理切面并打嚼粘合密封,3,、弯管的制作,弧形弯头的制作步骤有：划线-切割-内外弧板的弯曲-打胶粘合-密封,1）按风管的尺寸大小，选择合适尺寸和合格的板材。,2）确定圆弧的圆心点，圆心的确定可参考下表：（单位：mm）,3）用圆规画出弯管的两段弧线。,4）依照两段弧线用左45刀和右45刀，动刀下斜弯管的两侧面即主板,5）用左45刀和右45刀，动刀下料弯管的内外两弧面。,内外弧之间的风管边长,内弧板半径,300,150,310-600,250,600,300,6）用压尺在内外弧板上压处与端面垂直且宽度一致的压槽，其宽度、深度、间距可参考下表：,7）主板及弧板切口打胶。,8）板材粘接，首先粘接外弧板，再粘接内弧板。,9）拼缝处粘接角铁法兰时，先将内侧剪成大小一致的小块（但无需剪断），再固定，以防角铁法兰固定起皱，从而增加美观度。,内弧半径（,mm,）,压槽半径（,mm,）,压槽深度（,mm,）,压槽间距（,mm,）,150,3-6,5,20-35,150-300,5,5,35-50,300,3,5,50-70,10）弯管接缝内涂密封胶。,11）弯管端口安装法兰。,4,、三通制作：,划线-切割-内外弧板的弯曲-打胶粘合-密封,5,、施工流程,6,、风管加强,1）在一定的工作条件下，风管内必须加固定支撑。,2）单面彩板酚醛复合风管边长1200mm时，应在法兰连接的单侧方向长度230mm内，设纵向加固。,3）固定支撑可利用6-10的镀锌铁杆、铝质保护碟片、螺母垫圈等零部件组成。,7,、风管连接,1）无法兰连接,当风管边长500mm时，可采用无法兰连接。连接步骤：管道的端面打胶-管道粘接-用角铁法兰密封管道连接处。,2）法兰连接,法兰连接所需要的配件有平面接口法兰、工字型胶质插条、封口胶角、锌铁补偿,角，可组成一套完整的隐形法兰系统。,风管边长L500mm的风管连接、在风管上开口与支管的直角连接、风管与阀门的,连接、风管与弯头的连接、三通风管与软管的连接等，均必须有相应的法兰连接。,法兰的长度由风管内经确定，按内径尺寸减少3mm进行切割。,安装法兰时，法兰的长边置于管内，窄边置于管外。,法兰的内表面及其相结合的风管端面应打胶，胶要涂刷饱满、均匀、不间断。,风管边长320mm时，法兰连接处的端面四个角应垫锌铁补偿角，且不应露出风管端面，其两表面应涂一遍胶。,法兰与风管粘接时，粘接面要粘紧，法兰表面要平整，连接要牢固。,单面彩板酚醛复合风管之间用工字型胶质插条连接，胶质插条插入时应松紧适度，以,用手按入或用木锤轻敲入为宜。,工字型胶质插条的长度由风管内径确定，按内尺寸减少2mm进行切割。,法兰连接处的四角固定好后用密封胶封堵，不得漏风和漏光，四角应加封口胶角。,两平面接口法兰连接应无明显缝隙。,风管连接要平直、牢靠。,空调通风,冷却塔安装示意图,冷却塔安装,风管系统安装示意图,风管安装,设备就位安装示意图,设备安装,消防工程,消防水施工工艺流程,安装材料、设备、工机具进场干管安装喷洒支管、消火栓、喷头支管安装消火栓箱、消防水泵、水箱、水泵结合器安装管道试压管道冲洗喷洒头支管安装系统综合试压及冲洗系统通水及调试检测验收、移交甲方。,自动喷淋灭火系统、消火栓灭火系统安装,1、管网安装,管网安装时，其布置型式有端中和端侧布置，工程中所使用的管件，施工前应清,除管子内外的脏物、异物，并校直管子。含有腐蚀性物质的场所,系统管道、管件以及埋地管道,安装前必须进行防腐处理。,管道连接可采用螺纹连接或焊接，无论采用何种连接方式，均不得减小管道的通水横断面积。管道安装应符合设计要求,2、系统排水措施应满足下列要求：,（1）、系统管道宜有0.002-0.005 的坡度，使其坡向排水管；当局部区域难以利用排水管将水排净时，采取相应的排水措施。,（2）、若系统少于5 只喷头，应在管道低凹处，加设堵头；当系统喷头多于5只时，应装带有阀门的排水管。,（3）、配水干管、配水管应涂以红或红色环圈标志，以区别其它管道。,（4）、管网在安装中断时,应用塞子或管堵将敞口封闭,继续施工时再打开,防止异物进入管道。,3、喷头安装,（1）、喷头安装应在系统管网经过试压、冲洗合格后进行。,（2）、安装喷头所需的弯头、三通等宜采用专用管件。,（3）、喷头的安装应采用工厂配备的专用板手，严禁用喷头的框架施拧；喷头的框架、溅水盘产生变形或释放原件损伤时，采用规格、型号相同的喷头更换。,（4）、当使用喷头孔口小于10mm 时，在配水干管或立管上应安装滤水器。,（5）、凡易遭机械抽伤的喷头，应安装防护罩。,（6）、喷头安装时，溅水盘与吊顶、门、窗、洞口和墙面的距离应符合设计要求。,（7）、当喷头溅水盘高于附近梁底或高于宽度小于1.2m的通风管道腹面时，喷头溅水盘高于梁底,（8）、当通风管道宽度大于1.2时，在其腹面下部增设喷头。,（9）、当喷头安装在不吊顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离须符合如下规定：,喷头与墙体间水平距离和据顶板的最小垂直距离,水平距离（mm）150 225 300 375 450 600 750 900,最小垂直距离mm）不小于75且不大于150,4、报警阀安装,（1）、报警阀组安装坐标、标高应准确，阀瓣开闭应灵活、压力开关应能启动消防泵。,（2）、安装完后,应对其操作机构和传导装置作必要的调整,使其动作灵活、指示正确。,消防喷淋安装示意图,消防喷淋安装,消防管道安装,管线保温,管线保温,水泵机房管线,
