7循环作业图表的编制.ppt

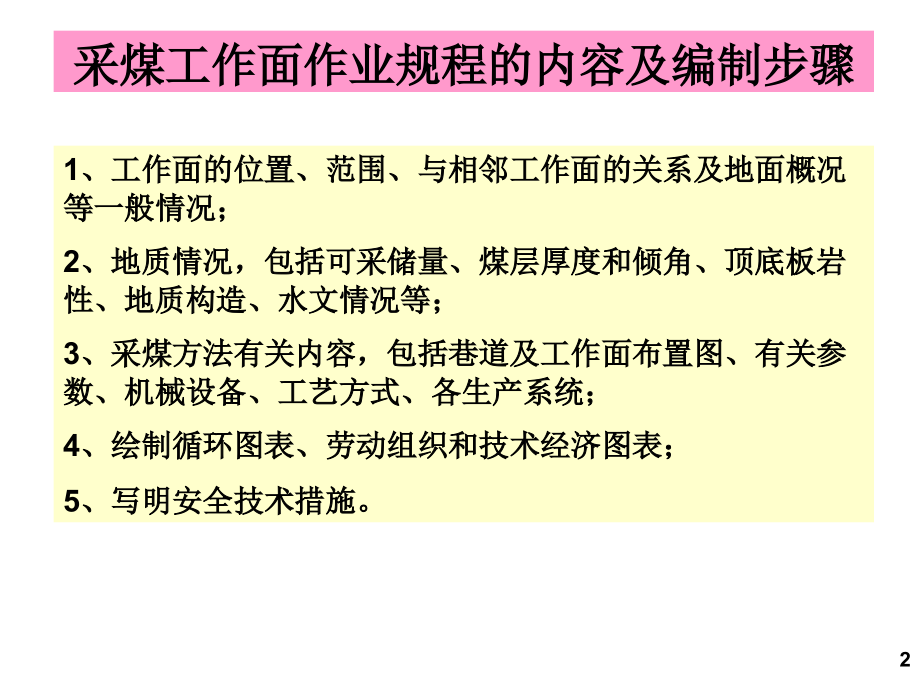

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,7循环作业图表的编制,采煤工作面作业规程的内容及编制步骤,1、工作面的位置、范围、与相邻工作面的关系及地面概况等一般情况；,2、地质情况，包括可采储量、煤层厚度和倾角、顶底板岩性、地质构造、水文情况等；,3、采煤方法有关内容，包括巷道及工作面布置图、有关参数、机械设备、工艺方式、各生产系统；,4、绘制循环图表、劳动组织和技术经济图表；,5、写明安全技术措施。,2,正规循环与作业形式,正规（有序）循环：,是指采煤工作面在规定时间内保质、保量、安全地完成采、装、运、支、处这样一个采煤全过程；,循环方式：,一日单循环和一日多循环两种；,标志：,对于普采面以放顶为标志，综采工作面是以移架为标志。,3,工作面作业形式：,是指昼夜内工作面采煤工作与准备工作在时间上的配合关系。,四种作业形式：,“两采一准”或“边采遍准”,“两班半采煤、半班准备”,“三班采煤、一班准备”,“四班交叉作业”,正规循环与作业形式,4,炮采工作面循环作业图,正规循环与作业形式,5,普采循环作业图,正规循环与作业形式,6,普采夹矸工作面循环图表示例（大安山矿）,全工作面放震动炮、后正常割煤循环作业图表,正规循环与作业形式,7,普采循环作业图,正规循环与作业形式,8,割三角煤端部斜切进刀,9,综采工作面循环图,正规循环与作业形式,10,综采工作面循环图,正规循环与作业形式,11,综采工作面循环图,正规循环与作业形式,12,三种工作面劳动组织形式：,“分段作业”：,采用综合工种，将工作面按长度划分为若干段，每段内一个采煤小组负责小组内的工人均为综合工种，共同完成该段内的所有工作。,“追机作业”：,工人按专业分为若干组，随着采煤机割煤，各专业组跟随采煤机及时完成各项工作。,“分段接力追机作业”：,上述两种劳动组织形式的综合。,劳动组织形式,13,练习题,绘制循环图表,一个普采工作面长度为120米，工作面采用三四排柱控顶，使用双滚筒采煤机双向割煤,端部割三角煤斜切进刀,每班完成两个循环进度，请绘出“三八”工作制工作面循环图表。,14,15,
