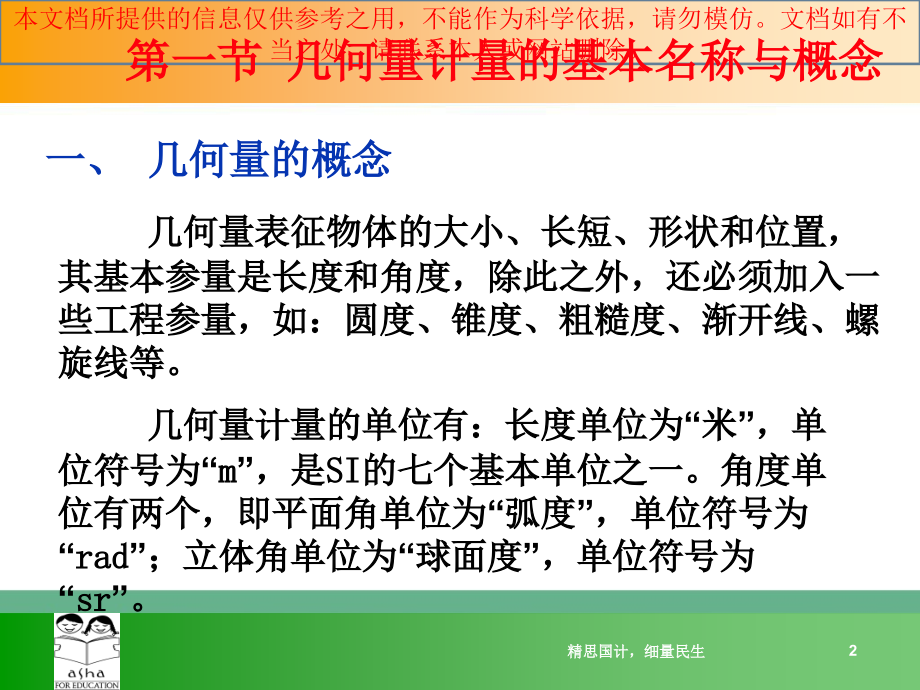

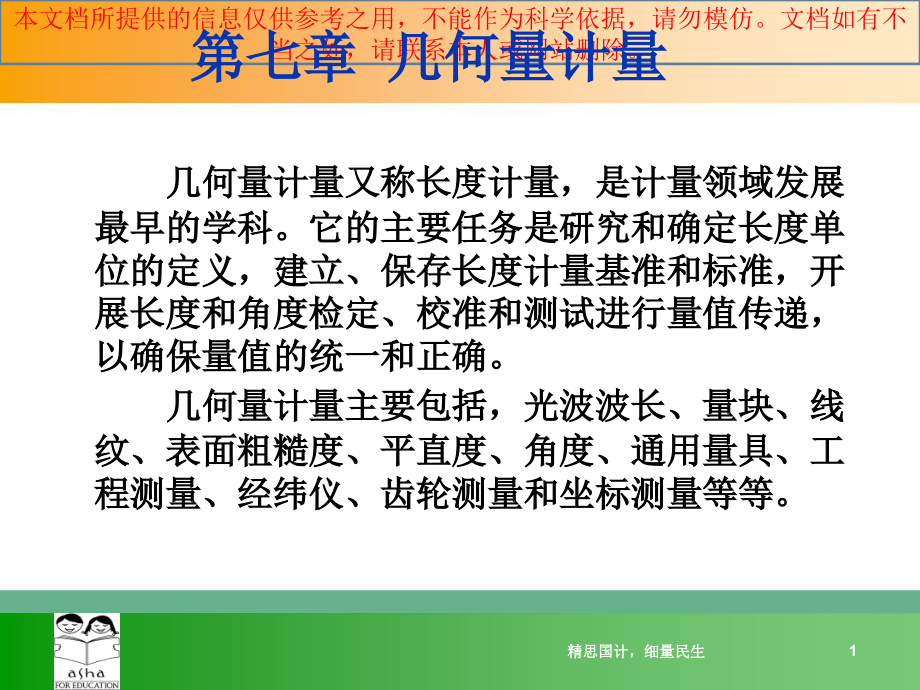

,精思国计，细量民生,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,精思国计，细量民生,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,精思国计，细量民生,1,第七章 几何量计量,几何量计量又称长度计量，是计量领域发展最早的学科。它的主要任务是研究和确定长度单位的定义，建立、保存长度计量基准和标准，开展长度和角度检定、校准和测试进行量值传递，以确保量值的统一和正确。,几何量计量主要包括，光波波长、量块、线纹、表面粗糙度、平直度、角度、通用量具、工程测量、经纬仪、齿轮测量和坐标测量等等。,精思国计，细量民生,2,第一节 几何量计量的基本名称与概念,一、几何量的概念,几何量表征物体的大小、长短、形状和位置，其基本参量是长度和角度，除此之外，还必须加入一些工程参量，如：圆度、锥度、粗糙度、渐开线、螺旋线等。,几何量计量的单位有：长度单位为,“,米,”,，单位符号为,“,m,”,，是,SI,的七个基本单位之一。角度单位有两个，即平面角单位为,“,弧度,”,，单位符号为,“,rad,”,；立体角单位为,“,球面度,”,，单位符号为,“,sr,”,。,精思国计，细量民生,3,第一节 几何量计量的基本名称与概念,二、几何量计量的几个基本原则,1,、几何量测量的四个要素,1,）测量对象和被测量,2,）计量单位,3,）测量方法,4,）测量结果的准确度,精思国计，细量民生,4,第一节 几何量计量的基本名称与概念,二、几何量计量的几个基本原则,2,、几何量测量的四条基本原则,1,）阿贝原则,阿贝原则,是指被测尺寸线应与标准尺寸线相重合或在其延长线上，否则将会带来较大的测量误差。卡尺和千分尺是生产中常用的两种量具，其中卡尺不符合阿贝原则，而千分尺符合阿贝原则。,精思国计，细量民生,5,第一节 几何量计量的基本名称与概念,精思国计，细量民生,6,第一节 几何量计量的基本名称与概念,二、几何量计量的几个基本原则,2,、几何量测量的四条基本原则,2,）最小变形原则,3,）最短测量链原则,4,）封闭原则,精思国计，细量民生,7,第二节 几何量计量的基准原理与方法,一、长度单位米的基准的沿革及变化,1791,年开始测量地球子午线，并提出把地球子午线的四千万分之一的长度为一米，用铂制成了第一根标准米尺。,1983,年第,17,届国际计量大会将将,“,米,”,定义为,“,光在真空中,1/299792458s,时间间隔内行程的长度,”,。光速在真空中是不变的，所以基准米就更加精确了，这把,“,尺,”,的长度就是激光的波长。,精思国计，细量民生,8,第二节 几何量计量的基准原理与方法,二、工作波长标准及测长干涉仪,有了以激光波长为基准的尺子以后，必须应用迈克尔逊干涉原理，结合激光干涉仪使用，才能真正在长度计量中发挥作用。,干涉仪以干涉条纹来反映被测件的信息，其原理是迈克尔逊干涉原理，将光分成两路，一路测量光，一路参考光，而干涉条纹则是两路光光程差相同点联成的轨迹。,精思国计，细量民生,9,迈克尔逊干涉仪示意图,第二节 几何量计量的基准原理与方法,精思国计，细量民生,10,双频激光干涉仪示意图,1,激光管；,2,1/4,波片；,3,析光镜；,4,光轴；,5,参考角锥棱镜；,6,偏振分光棱镜；,7,测量角锥棱镜；,8,反射棱镜；,9,，,11,检偏器；,10,光电接收器,第二节 几何量计量的基准原理与方法,精思国计，细量民生,11,第三节 几何量计量的传递和校准,几何量的传递大致有：长度、线纹、角度、平面,度、粗糙度等传递系统，其中长度量传递系统是几何,量量值传递中其组成最多、准确度等级最多、传递任,务最重的系统。,长度量值传递系统图如下页所示,精思国计，细量民生,12,第三节 几何量计量的传递和校准,精思国计，细量民生,13,第三节 几何量计量的传递和校准,一、长度计量,1,、量块,量块是几何量计量中应用广、精度高的一种实物标准。它是单值量具，以其两端面之间的距离复现长度量值。常用的量块是矩形平行六面体。,量块的主要用途是常被用作计量器具的标准。高等级的量块可用来检定低等级的量块，低等级的量块还可以直接作为精密的量具使用。,精思国计，细量民生,14,第三节 几何量计量的传递和校准,可用量块去检定测长仪器，在精密测量中，常用量块作为标准，与轴、孔、球等被测工件比较，求得其直径、厚度等量值。,精思国计，细量民生,15,第三节 几何量计量的传递和校准,一、长度计量,2,、线纹尺,线纹尺是人类使用得最早的量具之一，线纹量值传递系统与长度传递系统，一直是几何量量值传递中两大平行的传递系统。,线纹尺以尺面上的刻线或纹印间的距离复现长度。,“,米原器,”,就是线纹尺的一种。,线纹尺量值传递系统如下页图所示。,精思国计，细量民生,16,第三节 几何量计量的传递和校准,精思国计，细量民生,17,第三节 几何量计量的传递和校准,一、长度计量,2,、线纹尺,常用的金属线纹尺有按横截面分有,H,型，,X,型，和矩型三种。,精思国计，细量民生,18,第三节 几何量计量的传递和校准,一、长度计量,3,、计量光栅,光栅的基本工作原理是利用光栅的莫尔条纹现象进行测量的。,取两块光栅常数相同的光栅，一块为标尺光栅，另一块为指示光栅，把二者刻线面相对，中间留有很小的间隙相叠合，便组成了光栅副，当两块光栅的刻线相交一个极小的角度,时，在相对运动时就会出现莫尔条纹。,精思国计，细量民生,19,第三节 几何量计量的传递和校准,二、角度计量,一般角度计量标准可大致有以下四种：,1,、,端面角度标准,：主要是角度块和多面棱体,2,、,线文角度标准,：刻线度盘、圆光栅等,3,、,机械分度标准,：多齿分度盘、分度台等,4,、,量子测量标准,：主要是环行激光器,精思国计，细量民生,20,第三节 几何量计量的传递和校准,三、工程参数计量,工程参量是几何量计量的主要组成部分，是机械加工中，控制工件质量的重要手段。,工程参量可以分成通用和专用两类，通用类包括形状和位置（简称形位）参量和表面粗糙度等，专用类如齿轮、螺纹、花键等。,在实际生产当中应用的大量的测量工程参数的仪器，使用标准样板去校准是统一量值的重要方法。,精思国计，细量民生,21,第四节 几何量计量的发展,一、测量尺寸继续向着两个极端发展,所谓两个极端就是指相对于现在测量尺寸的大尺寸和小尺寸。中等尺寸的测量已被广泛注意，也开发了多种多样的测试方法，目前是朝着高准确度、高测量效率方向发展。,今年来，由于经济的快速发展，使得很多方面的生产和工程中测试的要求超过了我们所能测试的范围，如飞机外形的测量、大型机械关键不见的测量斜拉桥索塔测量等都要求能进行大尺寸测量。,精思国计，细量民生,22,第四节 几何量计量的发展,一、测量尺寸继续向着两个极端发展,1,、,大尺寸的测量方法,将大地测量的某些原理和方法移植和改进到机械工程测量中。,近年来，激光技术的应用产生新的测量方法，如激光跟踪干涉三维尺寸测量系统等。,精思国计，细量民生,23,第四节 几何量计量的发展,一、测量尺寸继续向着两个极端发展,2,、,纳米测量,纳米技术是当前发展最迅速、研究最广泛、投入最多的科学技术领域之一，对信息、生物工程、医学、光学、材料科学等领域都将产生深远影响，被誉为,21,世纪的科学。,纳米计量技术解决纳米级精度的尺寸和位移的测量，以及纳米级表面形貌的测量。,精思国计，细量民生,24,第四节 几何量计量的发展,一、测量尺寸继续向着两个极端发展,3,、,视觉测试技术,视觉测试技术是建立在计算机视觉研究基础上的一门新兴测试技术。与计算机视觉研究的视觉模式识别、视觉理解等内容不同，视觉测试技术重点研究物体的几何尺寸及物体的位置测量，如轿车车身三维尺寸的测量、模具等三维面形的快速测量、大型共建同轴度测量、共面性测量等。,精思国计，细量民生,25,第四节 几何量计量的发展,一、测量尺寸继续向着两个极端发展,4,、,测试方式向多样化发展,1,）多传感器融合技术在制造现场中的应用,2,）积木式、组合式测量方法,3,）便携式测量仪器,4,）虚拟仪器,精思国计，细量民生,26,Thank you!,
