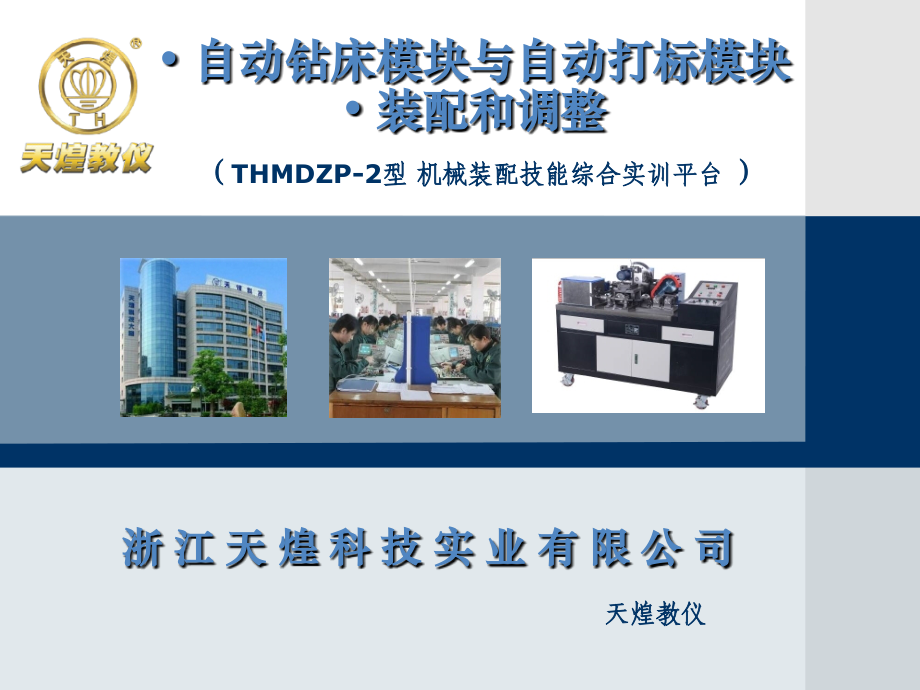

THMDZP-2型自动钻床模块与自动打标模块讲解.ppt

信用,天煌,品质,天煌,服务,天煌,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,中国驰名商标 中国教育装备第一品牌,单击此处编辑母版标题样式,浙江天煌科技实业有限公司,自动钻床模块与自动打标模块,装配和调,整,（,THMDZP-2,型 机械装配技能综合实训平台,）,天煌教仪,模块设计背景,直线导轨在,数控冲床上的应用：,中国驰名商标 中国教育装备第一品牌,模块设计背景,直线在,数控铣床上的应用：,中国驰名商标 中国教育装备第一品牌,自动钻床模,块,中国驰名商标 中国教育装备第一品牌,自动打标模块,中国驰名商标 中国教育装备第一品牌,齿轮齿条传动部位,中国驰名商标 中国教育装备第一品牌,目 录,一、结构与组成,二、装配目的,三、装配内容,四、机械装配步骤,五、技,能要,点总结,中国驰名商标 中国教育装备第一品牌,自动钻床模块由底板、上滑板、直线导轨副、圆柱凸轮副、轴承座、轴承内隔圈、轴承外隔圈、轴承预紧套管、轴承座透盖、轴承座闷盖、圆螺母、限位开关、齿轮、等高垫块、轴承座调整垫片、轴端挡片、轴用弹性挡圈、角接触轴承（,7202AC,）、深沟球轴承（,6202,）、导轨夹紧装置等组成。,一、结构与组成,中国驰名商标 中国教育装备第一品牌,齿轮齿条连接机构由齿轮、齿条、限位条板、轴、轴承座、轴承内隔圈、轴承外隔圈、轴承预紧套管、轴承座透盖、轴承座闷盖、圆盘、左右螺旋杆、摇杆、轴端挡片、轴用卡簧、角接触轴承（,7202AC,）、深沟球轴承（,6202,）、导轨夹紧装置等组成。,中国驰名商标 中国教育装备第一品牌,自动打标模块由底板、侧板、曲轴、离合器、电机、大小齿轮、轴承内隔圈、轴承外隔圈、轴承座透盖、轴承座闷盖、限位圈、限位固定套、轴瓦、滑动直线导轨、球头连接杆、打标头、打标杆、轴端挡片、轴用卡簧、角接触轴承（,7205AC,）、深沟球轴承（,6001,）、等组成。,中国驰名商标 中国教育装备第一品牌,二、装配目的,1,、培养学生的机械识图能力。,2,、一台机器有许多不同的零、部件组成，因此装配工艺规程就是整个装配过程中的总指挥。,加强,学生了解装配工艺规程的内容和作用。,（,1,）件装配工艺规程的内容,1,）规定零和部件的装配顺序,2,）保证高精度、高效率和经济型的进行装配,3,）划分工序和工步,（,2,）装配工艺规程的作用,1,）指导装配生产的主要技术文件,2,）是生产组织和管理工作的基本依据,中国驰名商标 中国教育装备第一品牌,二、装配目的,3,、,培养,学生对轴承、直线导轨和滚珠丝杠装配方法的掌握，及能够根据机械设备的技术要求、按工艺过程进行装配，并达到机械设备的技术要求,的,能力。,4,、能够培养学生进行设备几何精度超差原因的分析，并实施设备精度调整；对常见故障能够进行判断分析的能力；,5,、能够培养学生对杠杆百分表、游标卡尺、套筒和铜棒等常用工量具使用的能力。,中国驰名商标 中国教育装备第一品牌,三、装配内容,1,、能够读懂部件装配图。通过装配图，能够清楚零件之间的装配关系，机构的运动原理及功能。,2,、理解图纸中的技术要求，根据技术要求和零件的机构进行安装和调整。,1,）使选手正确掌握轴承装配方法和装配步骤,2,）使选手正确掌握圆柱凸轮、齿轮齿条装配方法和装配步骤,1.,检测导轨与基准面的平行度误差，并进行调整,2.,检测导轨与导轨的平行度误差，并进行调整,3.,检验导轨与圆柱凸轮的平行度误差，并进行调整,4.,检验两轴承座中心等高度误差，并进行调整,5.,检验自动钻床与料盘的垂直度误差，并进行调整,6.,曲轴的安装，轴承隔环的选择。,中国驰名商标 中国教育装备第一品牌,7.,了解六角离合器的安装,8.,调整打标头与料盘的平行度与距离。,9.,调节摇杆的高度控制推杆的高度。,10.,调节自动钻床燕尾槽的间隙。,中国驰名商标 中国教育装备第一品牌,三、装配内容,3,、能够规范合理的写出模块的装配工艺过程。,4,、装配的规范化。,1,）正确的使用工、量具,2,）合理的装配顺序,3,）传动部件主次分明,4,）运动部件的润滑,中国驰名商标 中国教育装备第一品牌,四、机械装配步骤,自动钻床的机械装配步骤：,1、装配前，安装面应清理,中国驰名商标 中国教育装备第一品牌,四、机械装配步骤,滚动直线导轨副主要由导轨、滑块、滚珠、保持器、端盖、挡板以及密封垫等组成。,中国驰名商标 中国教育装备第一品牌,(1)用深度游标卡尺测量导轨与基准面距离，使导轨到基准面A距离达到图纸要求。,四、机械装配步骤,2,、底面第一根导轨,的,安装,中国驰名商标 中国教育装备第一品牌,(2)将杠杆式百分表吸在直线导轨的滑块上，百分表的测量头打在基准面,A,上，沿直线导轨滑动滑块，使得导轨与基准面之间的平行度符合要求，将导轨螺丝及固定装置打紧固定导轨。,四、机械装配步骤,中国驰名商标 中国教育装备第一品牌,（1）用游标卡尺测量两导轨之间的距离，将两导轨的距离调整到图纸所要求的距离。,四、机械装配步骤,3,、测第二根导轨与第一根导轨的平行度,中国驰名商标 中国教育装备第一品牌,（2）以已安装好的导轨为基准，将杠杆式百分表吸在基准导轨的滑块上，百分表的测量头打在另一根导轨的侧面，沿基准导轨滑动滑块，使得两导轨之间的平行度符合要求，将导轨固定装置打紧固定导轨。,四、机械装配步骤,中国驰名商标 中国教育装备第一品牌,（1）圆柱凸轮。,四、机械装配步骤,4,、圆柱凸轮的,安装,中国驰名商标 中国教育装备第一品牌,（2）将两个角接触轴承和深沟球轴承安装在丝杆的相应位置上。注：两角接触轴承之间加内、外轴承隔圈。安装两角接触轴承之前，应先把轴承座透盖装在圆柱凸轮上。,四、机械装配步骤,中国驰名商标 中国教育装备第一品牌,四、机械装配步骤,轴承的安装方式：,中国驰名商标 中国教育装备第一品牌,（5）用M6,30内六角螺丝，将轴承座预紧在底板上。,四、机械装配步骤,中国驰名商标 中国教育装备第一品牌,（,6,）将圆柱凸轮主动端的限位套管、圆螺母、齿轮装在丝杆上面，方便丝杠的转动。调整两轴承座的等高与滑动导轨的平行度,四、机械装配步骤,中国驰名商标 中国教育装备第一品牌,（8）在其中一个轴承座下边装入相应厚度的调整垫片（调整垫片有3种厚度供挑选），将轴承座的中心高调整到相等。,四、机械装配步骤,中国驰名商标 中国教育装备第一品牌,（1）将四个等高块放在导轨滑块上，调节导轨滑块的位置，,四、机械装配步骤,6,、底,层的,装配,中国驰名商标 中国教育装备第一品牌,燕尾槽配合与调整,中国驰名商标 中国教育装备第一品牌,至此，完成自动钻床的装配与调整。,四、机械装配步骤,中国驰名商标 中国教育装备第一品牌,齿轮齿条的安装,1.,限位齿条的传动。,2.,安装圆形凸轮槽。,3.,调节左旋右旋杆。,4.,安装摇杆机构，调整杆与打标推杆的距离。,中国驰名商标 中国教育装备第一品牌,自动冲床的安装与调整,调整冲床的两导轨的平行度,中国驰名商标 中国教育装备第一品牌,安装角接触轴承，选择合适的隔环,中国驰名商标 中国教育装备第一品牌,安装曲轴和离合器，调整离合器,中国驰名商标 中国教育装备第一品牌,调整限位圈的张紧,中国驰名商标 中国教育装备第一品牌,安装球头圆杆与冲头，调整间隙与料盘的垂直度,中国驰名商标 中国教育装备第一品牌,五、技能考核要点总结,掌,握选择隔环的,计算方法。,了,解燕尾槽的调整的方式。,了解离合器的调整和限位装置的调整。,了解角接触轴承的常见安装方式，掌握轴承的装配方法。,掌握杆杆表、游标卡尺、深度游标卡尺、塞尺和直角尺的使用方法。,掌握铜棒和轴承装配工具的使用方法。,规范操作和安全操作。,操作技术文件的理解和操作的实施。,工作现场的整理、整顿。,中国驰名商标 中国教育装备第一品牌,谢 谢 大 家！,天煌教仪,中国驰名商标 中国教育装备第一品牌,
