无线收发模块的设计.ppt

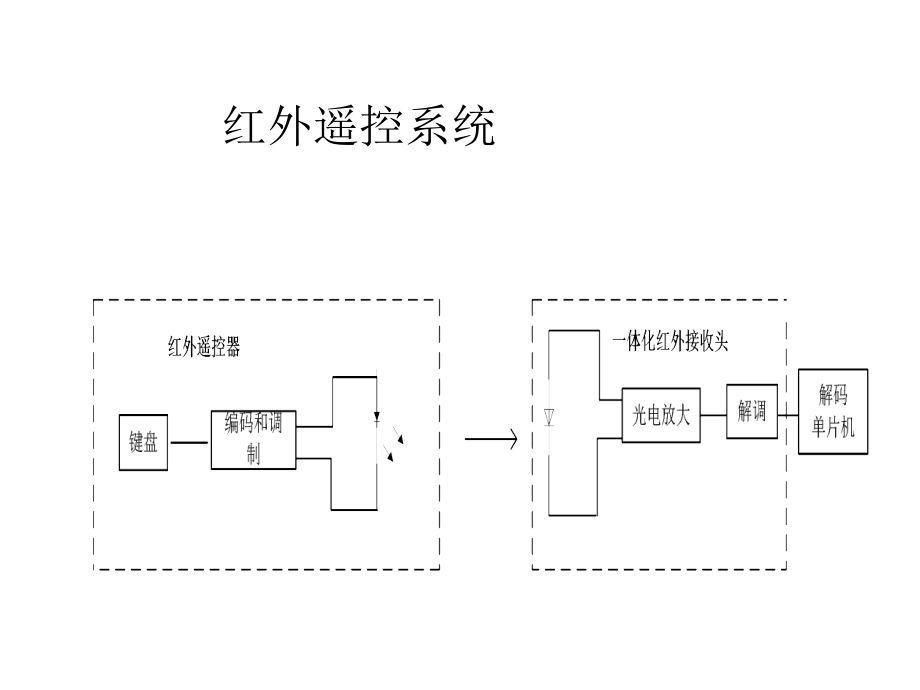

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,无线收发模块的设计,主要讲述红外线和无线收发的基本原理,红外遥控系统,红外遥控系统中所采用的编码方式有三种,F S K(移频键控)方式,P P M(脉冲位置编码)方式,PWM(脉冲宽度编码)方式,PPM和PWM两种方式是红外遥控系统中最常用,红外线信号传输协议,目前全球红外遥控编码格式种类繁多，有日本NEC、荷兰PHILIPS、韩国SAMSUNG等等。其中以NEC和PHILIPS的红外遥控协议最为流行。现介绍应用广泛的NEC标准。,遥控载波的频率为38kHz，占空比为1:3。当遥控器某个键按下时，即有遥控码发出，这种遥控码如图9-2所示。其中，引导码高电平9ms，低电平4.5ms；“0”码由0.56ms低电平和0.56ms高电平组合而成，脉冲宽度为1.12ms。“1”码由0.56ms低电平和1.9ms高电平组成，脉冲宽度为2.25ms。,红外线接收的解调专用电路一体化的红外线接收头,一体化红外线接收头将红外光电二极管(即红外接收传感器)、低噪声前置放大器、限幅器、带通滤波器、解调器以及整形驱动电路等集成在一起的集成电路。不需要任何外接元件，就能完成从红外线接收到输出与TTL电平信号兼容的所有工作。体积和普通的塑封三极管大小一样,常用的一体化接收头的外形及引脚如图所示。它只有3个引脚，分别是+5V电源、地、信号输出,。,
