约克中央空调主要启动方式.ppt

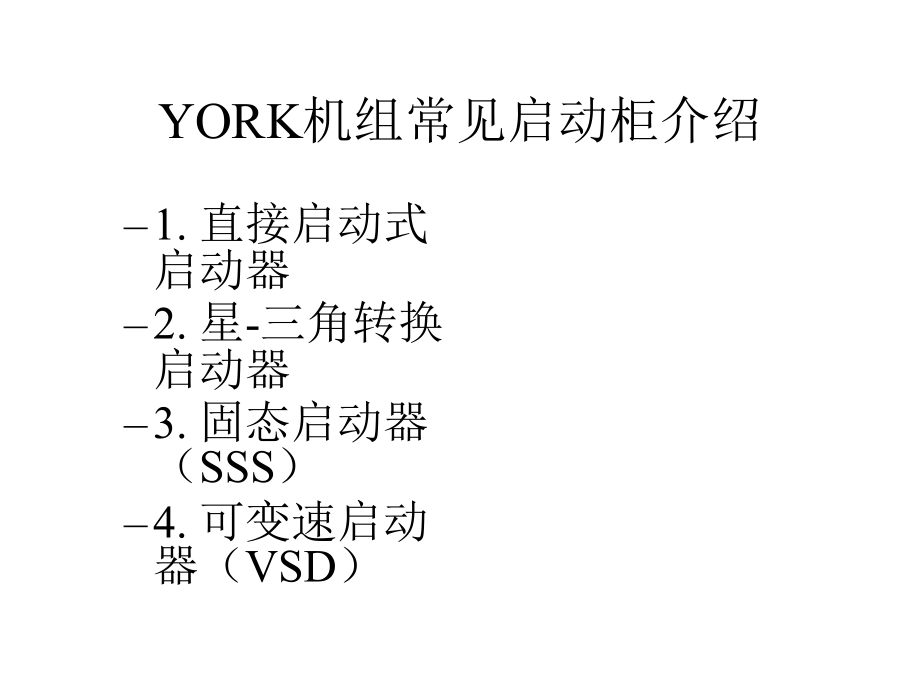

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,YORK机组常见启动柜介绍,1.直接启动式启动器,2.星-三角转换启动器,3.固态启动器（SSS）,4.可变速启动器（VSD）,约克中央空调主要启动方式,1/星三角启动器方式,结构简单、可靠，,启动电流200-300%FLA，有两次的电流冲击。,2/固态启动器方式（利用可控硅控制降压启动）,外形小,可挂在电机旁边，,启动电流300-400%FLA，有一次的电流冲击。,3/VSD变频器启动方式,启动电流不会超过100%FLA（满载电流）,电流-时间图,星三角启动和VSD启动曲线,星三角启动器,控制主板,主板跳线说明,JP52IN:英制单位：,OUT:公制单位,JP51IN:无30分钟延时,OUT:有30分钟延时,VSD变频器图,约克Millennium,TM,离心机组变频调速装置,最佳节能调节控制方式,讨论专题,什么是变速驱动装置,变频调速离心机组的优越性能,机组部分负荷运行性能的重要性,约克变频装置的广泛应用和成功经验,小结,讨论专题,什么是变速驱动装置,变频调速装置,VSD-Variable Speed Drive,应用广泛,空气处理箱,水泵,冷却塔,离心冷水机组,讨论专题,什么是变速驱动装置,变频调速离心机组的优越性能,约克MILLENNIUM变速驱动,1524mm,1372mm,457mm,专为冷水机组设计,具有最佳控制逻辑,直接安装在机组上,结构紧凑尺寸小,工厂完成安装接线 与调试,整机,UL,认证,最小频率可调节至,30HZ,Millennium,TM,离心式冷水机组,VSD直接安装,在机组上,采用变频装置机组的优越性,节约能耗,安全运行,宁静运转,低电流启动,减少维修与维护,采用变频装置机组的优越性,节约能耗,安全运行,宁静运转,低电流启动,减少维修与维护,工作原理,优化电机转速,优化导流叶片的开度,冷冻水温度,温度设定值,蒸发/冷凝压力,导流叶片开度,电机实际转速,随时监测冷冻水温度等工作状态,参数，根据冷量需求同时调节电,机转速和导流叶片开度，优化机,组部分负荷性能，节省运行费用,。,控制性能是节能的关键因素,精确反映机组的运行参数,避开机组运行的喘振点,调节转速，优化效率,离心式机组组件示意图,组件,蒸发器,冷凝器,电机,齿轮,叶轮,导流叶片,恒速,变速,负荷下降时：,导流叶片关闭,电机转速恒定,恒速 变速,负荷下降时：,专为冷水机组的独特控制逻辑,电机转速减慢,优化导流叶片的开度,压缩机保持高效,节省运行费用,负荷下降时：,导流叶片关闭,电机转速恒定,YORK MILLENNIUM变速驱动装置(VSD),电脑板上显示信息包括：,电压，电流，频率，功率，电能耗,输入功率,总的功率因数,3相电压总的谐波失真,3相电流总的谐波失真,自诊断检修参数,Millennium变频驱动装置可大大优化机组部分负荷时的性能,讨论专题,什么是变速驱动装置,变频调速离心机组的优越性能,机组部分负荷运行性能的重要性,机组平均大约 99%的时间下运行在部分负荷工况，因而部分负荷情况的能耗是评价机组性能的重要标志.,广州地区天气情况,99.5%,室外环境温度（F）,冷却水温度（F）,年统计小时数,MILLENNIUM离心机-,变速驱动与恒速驱动机组的比较,YORK恒速机组,60%负荷,100%负荷,80%负荷,其他厂家r,60%负荷,100%负荷,80%负荷,YORK 变速驱动,100%负荷,80%负荷,60%负荷,冷冻水进水温度,变速驱动离心机,年运行费用节省30%,负荷%,kW/Ton,年平均运行费用节省25-30%,MILLENNIUM离心机,选配新型变速驱动装置，直接安装在机组上，无需,另占机房面积，大大改善机组部分负荷性能。,采用变频装置机组的优越性,节约能耗,安全运行,宁静运转,低电流启动,减少维修与维护,采用变频装置机组的优越性,节约能耗,安全运行,宁静运转,低电流启动,减少维修与维护,采用变频装置机组的优越性,节约能耗,安全运行,宁静运转,低电流启动,减少维修与维护,约克VSD优化机组启动性能,0,5,10,15,20,30,40,100%,200%,300%,400%,500%,时间（秒）,电机FLA（%）,Millennium VSD,星三角启动器,机组启动电流决不超,过电机的满负荷电流,采用变频装置机组的优越性,节约能耗,安全运行,宁静运转,低电流启动,减少维修与维护,150 tons,1100 tons,冷量范围（50HZ）,R-22,适用于各种冷媒之离心机组,R-134a,R-123,工程应用,于1979年第一台装置投入运行,至今已有近二十年实践经验,1500 个以上的安装工程实例,平均二至三年收回投资,既可在安装在新制机组上也可在已有离心机组上改装,独特控制逻辑，优化部分负荷性能,节能!,优化机组启动性能，减少磨损,延长设备寿命,低负荷低转速运行,运行宁静,自1979年起，超过1500个工程,本行业最富经验,小结,VSD变频器介绍,1/电机软启动,启动电流不超过100%FLA。减少驱动装置的冲击和磨损。,2/节能运行,节约用户大量的运行费用，一般地20-30%,3/增强机组的卸载能力,可以克服离心机在低负荷运行产生的“喘振”，可以满足离心机在低负荷下运行，扩大使用范围。,4/运行宁静,机组运行安静、平稳，延常使用寿命。,5/修正功率因素,能够自动将功率因素修正至0.95甚至更高。,VSD变频器原理,*原理介绍：,变频器：AC-DC-AC,*根据下列因素实现进行最优控制,1/冷冻水出水温度,2/冷冻水设定值,3/压缩机的压头（冷凝压力蒸发压力）,4/导叶的开度,5/电机的频率,广州使用变频器的用户,广州百货大厦，YT机组 加变频器,广州火车东站综合楼，YK机组,广东省检验检疫局，YK机组 加变频器,广州市检察院，YK机组,广州宝洁公司纸品厂 二台YK机组,广州邮电大楼 YK机组,广州新体育馆 YK机组,广州万国广场 YK机组,新机场飞机维修公司 二台YK机组,广州公安局 YT机组,好又多芳村分店 YK机组,
