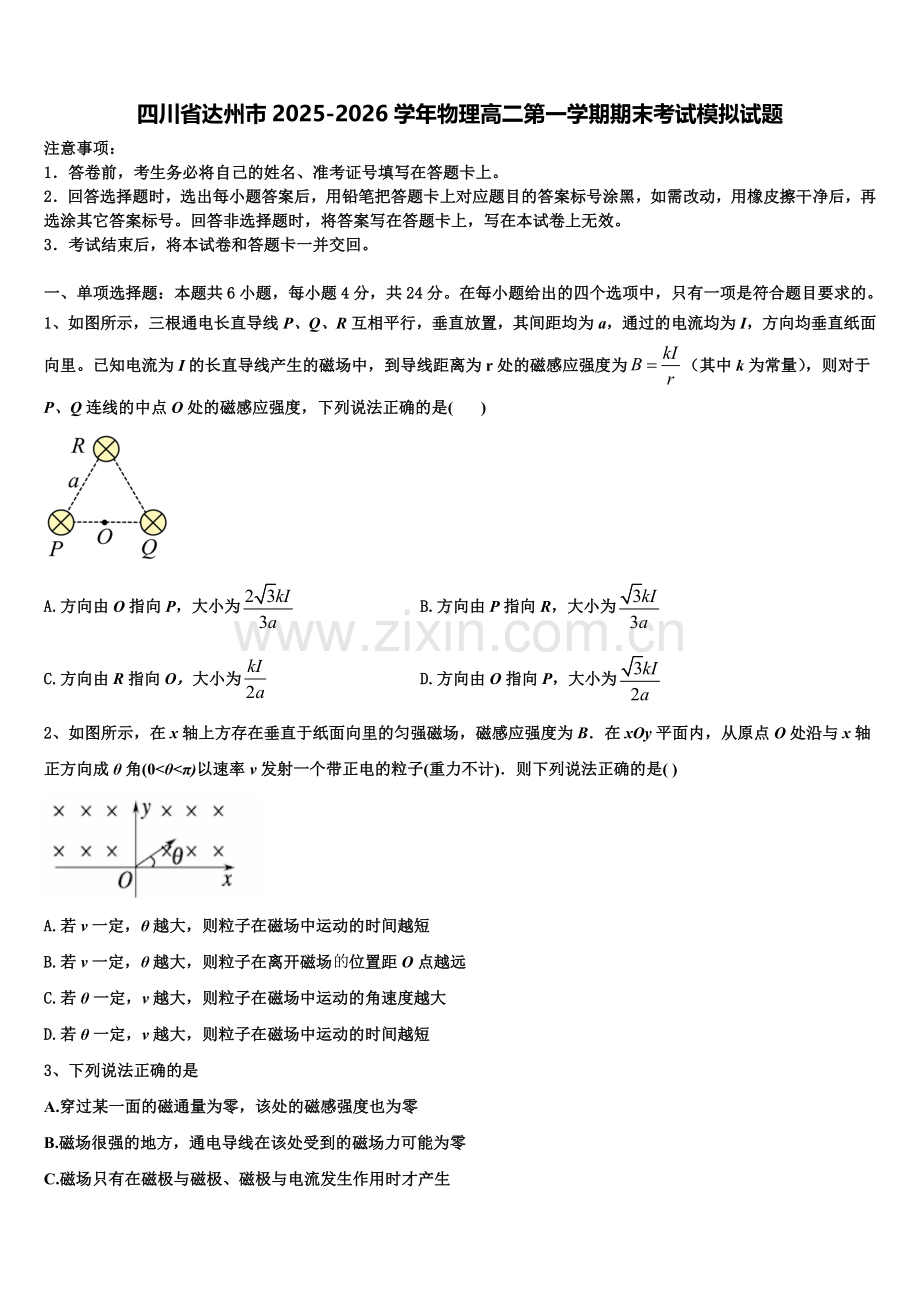

四川省达州市2025-2026学年物理高二第一学期期末考试模拟试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、如图所示，三根通电长直导线P、Q、R互相平行，垂直放置，其间距均为a，通过的电流均为I，方向均垂直纸面向里。已知电流为I的长直导线产生的磁场中，到导线距离为r处的磁感应强度为（其中k为常量），则对于P、Q连线的中点O处的磁感应强度，下列说法正确的是( )

A.方向由O指向P，大小为 B.方向由P指向R，大小为
C.方向由R指向O，大小为 D.方向由O指向P，大小为
2、如图所示，在x轴上方存在垂直于纸面向里的匀强磁场，磁感应强度为B．在xOy平面内，从原点O处沿与x轴正方向成θ角(0<θ<π)以速率v发射一个带正电的粒子(重力不计)．则下列说法正确的是( )

A.若v一定，θ越大，则粒子在磁场中运动的时间越短
B.若v一定，θ越大，则粒子在离开磁场位置距O点越远
C.若θ一定，v越大，则粒子在磁场中运动的角速度越大
D.若θ一定，v越大，则粒子在磁场中运动的时间越短
3、下列说法正确的是
A.穿过某一面的磁通量为零，该处的磁感强度也为零
B.磁场很强的地方，通电导线在该处受到的磁场力可能为零
C.磁场只有在磁极与磁极、磁极与电流发生作用时才产生
D.沿磁感线方向磁感应强度逐渐减小
4、交变电源与电阻R、交流电压表按图1所示的方式连接，R=10Ω．交变电源产生正弦式电流，图2是电源输出电压的u-t图象．交流电压表的示数是10.0V．则（　　）

A.通过R的电流峰值为，频率为50Hz
B.通过R的电流峰值为，频率为100Hz
C.通过R的电流峰值为，频率为50Hz
D.通过R的电流峰值为，频率为100Hz
5、两个电压表V1和V2是由完全相同的两个小量程电流表改装成的，V1的量程是5V，V2的量程是15V，为了测量15～20V的电压，我们把两个电压表串联起来使用，以下的叙述正确的是
A.V1和V2的示数相等
B.V1和V2的指针偏转角度相同
C.V1和V2的示数不相等，指针偏转角度也不相同
D.V1和V2的示数之比等于两个电压表的内阻之比的倒数
6、某兴趣小组同学制作出一个可以测量电流的仪器，其主要原理如图所示，铜棒左右两侧的中点分别固定相同弹簧，铜棒所在的虚线范围内有垂直于纸面的匀强磁场，两弹簧为原长时，指针指向0刻度。在测量一个自上而下电流时指针在0刻度左边静止。由题中所给条件，判断正确的是（　　）

A.可知磁场的方向垂直于纸面向外
B.仅改变磁场方向，指针将在0刻度左边静止
C.仅改变电流的方向，指针将在0刻度左边静止
D.同时改变磁场和电流的方向，指针仍在0刻度右边静止
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、如图所示电源的路端电压U随输出电流I变化的图线，图线1与I轴平行，比较可知

A.三个电源的电动势相同，外电阻相同时输出电流不同
B.三个电源的电动势相同，电源内阻r3＞r2＞r1
C.三个电源的电动势相同，电源内阻r1＞r2＞r3
D.图线1所表示的电源只是一种近似，实际上不存在
8、如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面的、电阻均匀的正方形导体框abcd，现将导体框分别朝两个方向以v、3v速度匀速拉出磁场，则导体框从两个方向移出磁场的两个过程中（）

A.导体框中产生的感应电流方向相同
B.导体框中产生的焦耳热相同
C.通过导体框截面的电荷量相同
D.导体框ad边两端电势差相同
9、如图所示，一条形磁铁放在水平桌面上，在其左上方固定一根与磁铁垂直的长直导线，当导线中通以图示方向的电流时( )

A.磁铁对桌面的压力增大
B.磁铁对桌面的压力减小
C.磁铁受到向右的摩擦力作用
D.磁铁受到向左的摩擦力作用
10、如图1所示，两根光滑平行导轨水平放置，间距为L，其间有竖直向下的匀强磁场，磁感应强度为B．垂直于导轨水平对称放置一根均匀金属棒．从t=0时刻起，棒上有如图2所示的持续交变电流I，周期为T，最大值为Im，图1中I所示方向为电流正方向．则金属棒（ ）

A.一直向右移动
B.速度随时间周期性变化
C.受到的安培力随时间周期性变化
D.受到的安培力在一个周期内做正功
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）如图1是研究某光电管发生光电效应的电路图,当用频率为的光照射金属K时,通过调节光电管两端电压U,测量对应的光电流,绘制了如图2的I-U图象．当用频率为的光照射金属K时,光电子的最大初动能=________________．已知电子所带电荷量为e,图象中、及普朗克常量h均为已知量

12．（12分）（1）在测定电池的电动势和内阻的实验中，待测电池、电键和导线，配合下列哪组仪器，不能达到实验目的（ ）
A.一只电流表和一只电阻箱
B.一只电流表，一只电压表和一个滑动变阻器
C.一只电压表和一个电阻箱
D.一只电流表和一个滑动变阻器
(2)现有一个特殊的电池，为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行测量，图中电流表的内阻RA已经测出，阻值为5Ω；甲为电阻箱．阻值范围为0~999.9，R0为定值电阻，其阻值为150，对电路起保护作用，该同学按图甲连好电路后，闭合开关S，调整电阻箱的阻值，读出电流表的读数，作出了如图乙所示的图线．则根据该同学做出的图线可求得该电池的电动势E=_____V．内阻r=______

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
14．（16分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

15．（12分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、A
【解析】P、Q两根导线距离O点的距离相等，根据安培定则，在O点产生的磁场方向相反，大小相等，合场强为零，所以最终场强等于R在O点产生的场强，根据安培定则，方向沿OP方向，R到O点距离，那么磁感线强度的大小

A．方向由O指向P，大小为，与结论相符，选项A正确；
B．方向由P指向R，大小为，与结论不相符，选项B错误；
C．方向由R指向O，大小为，与结论不相符，选项C错误；
D．方向由O指向P，大小为，与结论不相符，选项D错误；
故选A。
2、A
【解析】AD．如图所示，画出粒子在磁场中运动的轨迹

由几何关系得：轨迹对应的圆心角，粒子在磁场中运动的时间

则得知：若v一定，越大，时间t越短；若一定，运动时间一定A正确，D错误；
B．根据洛伦兹力提供向心力

得圆周运动半径，对应的弦长为

则若是锐角，越大，AO越大。若是钝角，越大，AO越小。B错误。
C．做匀速圆周运动的角速度

可知其大小与速度v无关，C错误。
故选A。
3、B
【解析】A.穿过某一面的磁通量为零，该处的磁感强度可能为零，也可能是由于该面与磁场平行，磁感应强度不一定为零．故A错误；
B.磁场越强的地方，B越大，通电导线在该处受到的磁场力不一定大，当导线与磁场平行时，通电导线在该处受到的磁场力为零，故B正确；
C.磁场是客观存在的，在磁极和通电导线周围都存在磁场，与有无磁极与磁极、磁极与电流发生作用无关，故C错误；
D.磁感线的疏密反映磁感应强度的大小，沿磁感线方向磁感强度的疏密情况不能确定，所以磁感强度的变化不能确定，故D错误
4、C
【解析】电压表测量的是电压的有效值，应用欧姆定律可以求出通过电阻电流的有效值，根据有效值与峰值间的关系求出电流的峰值；由图示图线求出电流的周期，然后求出电流的频率
【详解】由欧姆定律可知，通过电阻R的有效值：，电流的峰值：Im=I=A≈1.4A；由图2所示图线可知，电流的周期：T=0.02s，频率：f=1/T=1/0.02=50Hz，故C正确，ABD错误；故选C
【点睛】本题考查了求电流的峰值与周期问题，分析清楚图示图线是解题的前提，要求同学们能根据图象得出有效信息，电压表和电流表测量的都是有效值
5、B
【解析】两表的示数与内阻成正比，而两表量程不同，内阻不同，则示数不同．故A错误．因是串联关系，电流大小一样，则指针偏转角度相同，故B正确．两表指针偏转角度相同，示数不等．故C错误．因是串联关系，分压之比为内阻之比，即两表示数之比等于两个电压表的内阻之比．故D错误．故选B
【点睛】考查的是电压表的改装原理，电压表的内部电路为串联关系，相同的电流表电流相同，偏转角度一样，而对应刻度由量程决定
6、A
【解析】A．电流向下时，指针在0刻线左侧，弹力向右，则说明电流受安培力向左，由左手定则知，磁场垂直于纸面向外，故A正确；
BC．仅磁场改变或仅改变电流方向，由左手定则可知受力向右，则弹力向左，指针将在右侧静止，故BC错误；
D．同时改变磁场和电流的方向，安培力方向仍向左，故指针仍在0刻度左边静止，故D错误。
故选A。

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、ABD
【解析】设电源电动势为E，内阻为r，则根据闭合电路欧姆定律可得：U=E-Ir；由图可得：I=0时，U=E，故三个电源的电动势相同；根据斜率可得：电源内阻r3＞r2＞r1=0，故B正确，C错误；外电阻R相同时，输出电流不同，故A正确；图线1所表示的电源，电源内阻r1=0，故该理想电源只是一种近似，实际上不存在，故D正确；故选ABD
8、AC
【解析】由题意可知考查电磁感应中电流方向、能量转化、电路问题，根据电磁感应规律分析计算可得
【详解】A．由楞次定律分析可知导体框中产生感应电流方向都为逆时针方向，故A正确；
B．导体框拉出过程中产生焦耳热等于克服安培力做的功，设导体框边长为L，总电阻为R

联立可得因两次拉出时的速度不同，产生的焦耳热不同，故B错误；
C．两次拉出时磁通量变化量相同，线圈电阻相同，通过导体框截面电荷量相同

故C正确；
D．向右拉出时

向上拉出时

导体框ad边两端电势差不相同，故D错误
【点睛】导体棒切割磁感线部分是电源，电源两端电压指的是外电压．向右切割时ad是电源，ad两端电压指的是ab、bc、bd三段电阻电压之和，向上拉出时，bc是电源，ad两端电压是ad段电阻电压．产生焦耳热等于克服安培力做功，由可比较产生热量关系
Ⅱ卷（非选择题
9、BC
【解析】根据条形磁体磁感线分布情况得到直线电流所在位置磁场方向（切线方向），再根据左手定则判断安培力方向，如下左图图；根据牛顿第三定律，电流对磁体的作用力向左上方，如下右图根据平衡条件，可知通电后支持力变小，静摩擦力变大，故磁铁对桌面的压力变小；而静摩擦力向右．故B、C正确，A、D错误．故选BC

【点睛】本题主要考查了磁场对电流的作用、安培力、共点力作用下的平衡等综合应用．属于中等难度的题目．本题关键先对电流分析，得到其受力方向，先判断电流所在位置的磁场方向，然后根据左手定则判断安培力方向；再结合牛顿第三定律和平衡条件分析磁体的受力情况
10、ABC
【解析】AB、根据左手定则知,导体棒开始所受的安培力方向水平向右 ,安培力在第一个 内做匀加速直线运动,在第二个 内,安培力方向水平向左,大小不变,做匀减速直线运动,根据运动的对称性知,一个周期末速度为零,金属棒的速度方向未变.知金属棒一直向右移动,先向右做匀加速直线运动,再向右做匀减速运动,速度随时间周期性变化,而位移一直增大.所以A选项是正确的、B正确.
C、因为电流周期性变化,则安培力也周期性变化.故C正确；
D、在一个周期内,动能的变化量为零,则安培力在一个周期内做功为零.故D错误.

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、
【解析】装置所加的电压为反向电压，发现当电压表的示数等于Uc时，电流表示数为0，知道光电子点的最大初动能，根据光电效应方程EKm=hv-W0，求出逸出功．最后由光电效应方程求出光电子的最大初动能；
【详解】由图2可知，当该装置所加的电压为反向电压，当电压是Uc时，电流表示数为0，知道光电子点的最大初动能为：Ekm=e•Uc，根据光电效应方程EKm=hv-W0，则：W0=hv-eUc
当用频率为2ν的光照射金属K时，Ek=2hv-W0=hv+eUc
12、 ①.D ②.10 ③.45
【解析】（1）测定电源的电动势和内阻的原理是闭合电路欧姆定律E=U+Ir，用电压表测量路端电压U、用电流表测量电流I，利用滑动变阻器调节外电阻，改变路端电压和电流，实现多次测量，即由一个电压表、一个电流表和一个滑动变阻器组合可测量电源的电动势和内阻．也可以在没有电压表的情况下，用一个电流表和一个电阻箱组合测量，电阻箱可以读出阻值，由U=IR可求出路端电压．也可以用电压表和电阻箱组合，由电压表读数U与电阻箱读数R之比求出电流．但不能用一个电流表和一个不能读数的滑动变阻器组合测量电动势和内电阻；此题选择不能达到实验目的的，故选D.
（2）由闭合电路欧姆定律可知：E=I（RA+r+R0+R），则，由图示图象可知，，，解得：E=10V，r+RA=50Ω，r=45Ω

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
14、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
15、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
