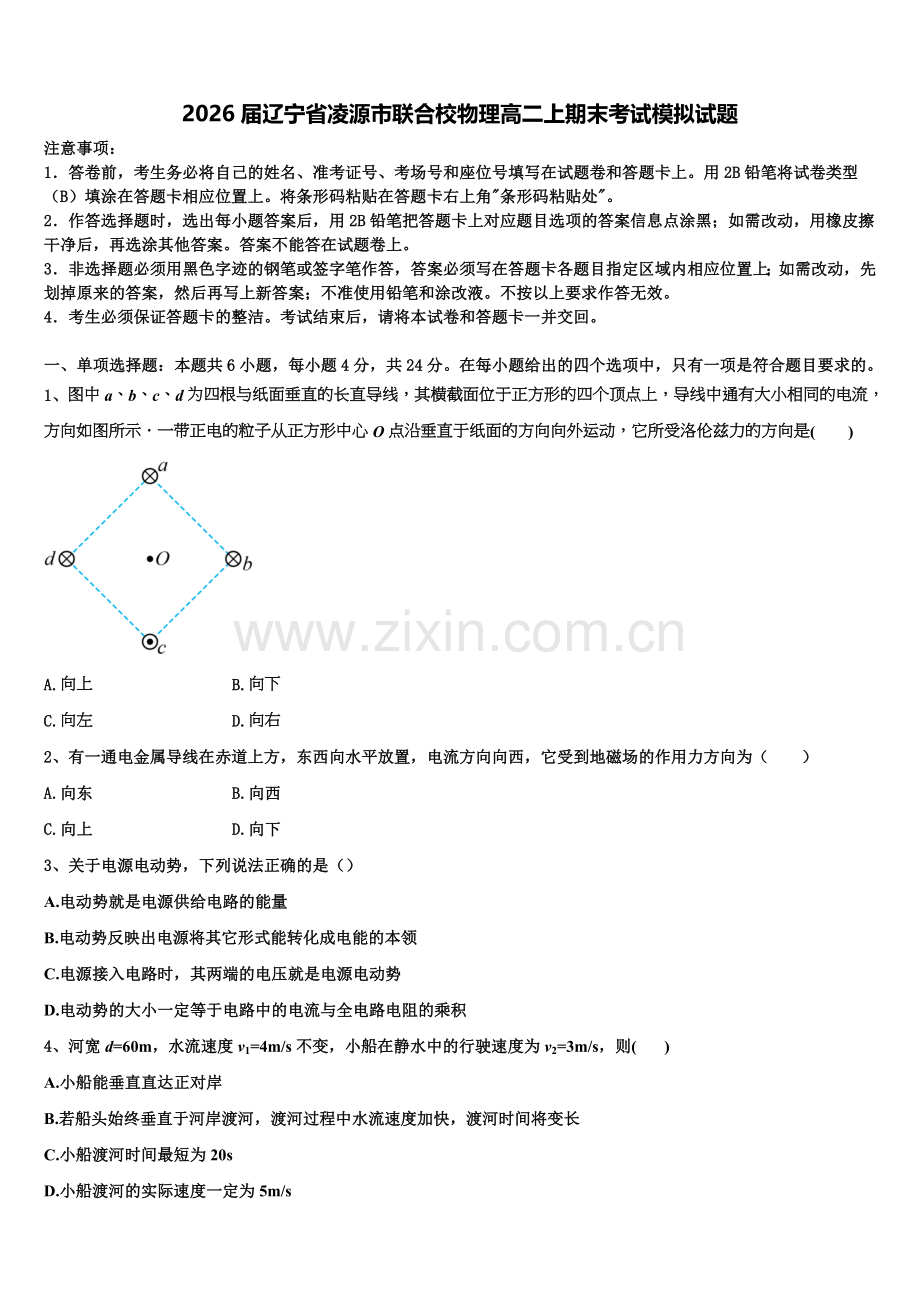

2026届辽宁省凌源市联合校物理高二上期末考试模拟试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、图中a、b、c、d为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示．一带正电的粒子从正方形中心O点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是(　　)

A.向上 B.向下
C.向左 D.向右
2、有一通电金属导线在赤道上方，东西向水平放置，电流方向向西，它受到地磁场的作用力方向为（　　）
A.向东 B.向西
C.向上 D.向下
3、关于电源电动势，下列说法正确的是（）
A.电动势就是电源供给电路的能量
B.电动势反映出电源将其它形式能转化成电能的本领
C.电源接入电路时，其两端的电压就是电源电动势
D.电动势的大小一定等于电路中的电流与全电路电阻的乘积
4、河宽d=60m，水流速度v1=4m/s不变，小船在静水中的行驶速度为v2=3m/s，则( )
A.小船能垂直直达正对岸
B.若船头始终垂直于河岸渡河，渡河过程中水流速度加快，渡河时间将变长
C.小船渡河时间最短为20s
D.小船渡河的实际速度一定为5m/s

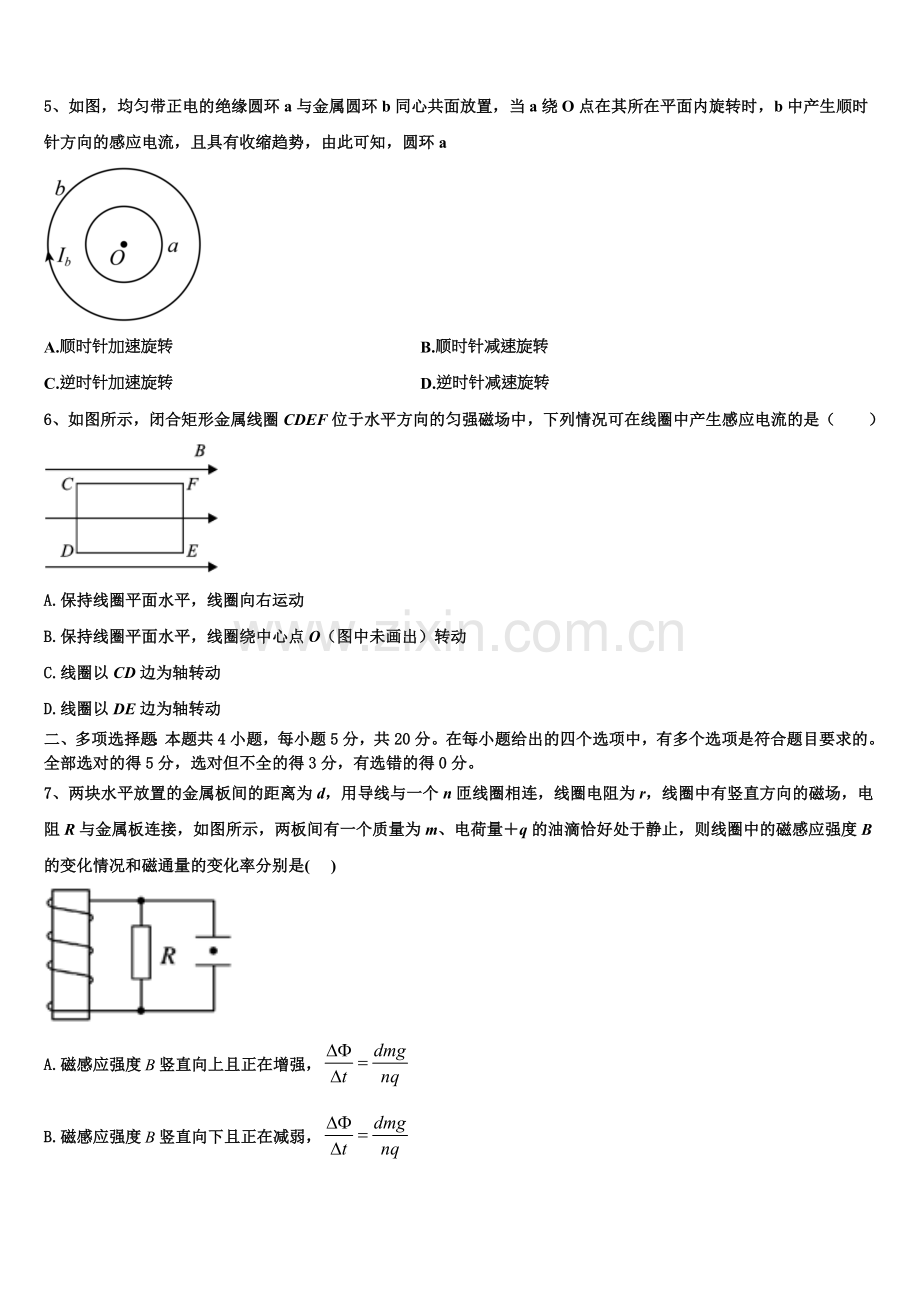

5、如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a

A.顺时针加速旋转 B.顺时针减速旋转
C.逆时针加速旋转 D.逆时针减速旋转
6、如图所示，闭合矩形金属线圈CDEF位于水平方向的匀强磁场中，下列情况可在线圈中产生感应电流的是（　　）

A.保持线圈平面水平，线圈向右运动
B.保持线圈平面水平，线圈绕中心点O（图中未画出）转动
C.线圈以CD边为轴转动
D.线圈以DE边为轴转动
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、两块水平放置的金属板间的距离为d，用导线与一个n匝线圈相连，线圈电阻为r，线圈中有竖直方向的磁场，电阻R与金属板连接，如图所示，两板间有一个质量为m、电荷量＋q的油滴恰好处于静止，则线圈中的磁感应强度B的变化情况和磁通量的变化率分别是( )

A.磁感应强度竖直向上且正在增强，
B.磁感应强度竖直向下且正在减弱，
C.磁感应强度竖直向上且正在减弱，
D.磁感应强度竖直向下且正在增强，
8、如图，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b，当输入电压U为灯泡额定电压的11倍时，两灯泡均能正常发光，下列说法正确的是（ 　　）

A.原、副线圈匝数之比为9:1
B.原、副线圈匝数之比为10:1
C.此时a和b的电功率之比为1:10
D.此时a和b的电功率之比为1:9
9、在电场中把的正电荷从点移到点，电场力做功，再把这个电荷从点移到点，电场力做功。则下列说法正确的是
A.、、三点中电势最高的是点
B.若把的电荷从点移到点，电场力做功为
C.之间的电势差为
D.之间的电势差为
10、如图是质谱仪工作原理的示意图。带电粒子a、b从容器中的A点飘出(在A点初速度为零)，经电压U加速后，从x轴坐标原点处进入磁场方向垂直于纸面向里、磁感应强度为B的匀强磁场，最后分别打在感光板S上，坐标分别为x1、x2。图中半圆形虚线分别表示带电粒子a、b所通过的路径，则（）

A.a、b均为负电荷
B.b进入磁场的速度一定大于a进入磁场的速度
C.若a、b电荷量相等，则它们的质量之比ma﹕mb=x1﹕x2
D.若a、b质量相等，则它们的电荷量之比qa﹕qb=x22﹕x12
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）（1）图1螺旋测微器读数为__________mm，图2游标卡尺读数为__________mm。

（2）选择电流表的量程为，则图3中电流表的读数为___________ A。
12．（12分）有一个小灯泡上标有“4 V 2 W”的字样，现在要用伏安法描绘这个灯泡的I－U图线．现有下列器材供选用：
A.电压表(0～5 V，内阻约10 kΩ)
B.电压表(0～15 V，内阻约20 kΩ)
C.电流表(0～3 A，内阻约1 Ω)
D.电流表(0～0.6 A，内阻约0.4 Ω)
E.滑动变阻器(10 Ω，2 A)
F.滑动变阻器(500 Ω，1 A)
G.学生电源(直流6 V)、开关、导线若干
（1）实验中所用电压表应选________，电流表应选用________，滑动变阻器应选用________
（2）在线框内画出实验电路图_______，并根据所画电路图进行实物连接_______

（3）利用实验数据绘出小灯泡的伏安特性曲线如图甲所示，分析曲线说明小灯泡电阻变化的特点：________________________________
（4）若把电阻元件Z和小灯泡接入如图乙所示的电路中时，已知电阻Z的阻值为5Ω，已知A、B两端电压恒为2.5 V，则此时灯泡L的功率约为________W．(保留两位有效数字)

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

14．（16分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
15．（12分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、B
【解析】带电粒子在磁场中受洛伦兹力，磁场为4根长直导线在O点产生的合磁场，根据右手定则，a在O点产生的磁场方向为水平向左，b在O点产生磁场方向为竖直向上，c在O点产生的磁场方向为水平向左，d在O点产生的磁场方向竖直向下，所以合场方向水平向左．根据左手定则，带正电粒子在合磁场中洛伦兹力方向向下．故选B
考点：洛伦兹力方向判定（左手定则）和直导线周围磁场的判定（右手螺旋定则）
2、D
【解析】因为赤道上空的地磁场由南向北，所以方向向东的电流受到地磁场的作用力的方向是向上的，选项C 正确
3、B
【解析】A．电源就是供给和维持电路所需的能量源也叫电动势，故A错误；
B．电动势的物理意义是表征电源把其他形式的能转化为电能本领强弱，与外电路的结构无关，故B正确；
C．电源与外电路断开时，电源电动势在数值上等于其两端电压，故C错误；
D．当外电路有非纯电阻时，电动势的大小不等于电路中的电流与全电路电阻的乘积，故D错误。
故选B。
4、C
【解析】A．由于船速小于水速，小船的合速度不可能垂直于河岸，小船不能垂直直达正对岸，故A错误；
BC．当船速垂直于河岸时，小船渡河时间最短为

当水速增大时，渡河时间不受影响，故B错误，C正确；
D．由于船速方向未知，无法求解渡河速度，故D错误。
故选C
5、B
【解析】本题中是由于a的转动而形成了感应电流，而只有a中的感应电流的变化可以在b中产生磁通量的变化，才使b中产生了感应电流；因此本题应采用逆向思维法分析判断
当带正电绝缘圆环a顺时针加速旋转时，相当于顺时针方向电流，并且在增大，根据右手螺旋定则，其内（金属圆环a内）有垂直纸面向里的磁场，其外（金属圆环b处）有垂直纸面向外的磁场，并且磁场的磁感应强度在增大，金属圆环b包围的面积内的磁场的总磁感应强度是垂直纸面向里（因为向里的比向外的磁通量多，向里的是全部，向外的是部分）而且增大，根据楞次定律，b中产生的感应电流的磁场垂直纸面向外，磁场对电流的作用力向外，所以b中产生逆时针方向的感应电流，所以当带正电的绝缘圆环a顺时针减速旋转，b中产生顺时针方向的感应电流A错误B正确；当带正电的绝缘圆环a逆时针加速旋转时，b中产生顺时针方向的感应电流，但具有扩张趋势；当逆时针减速旋转时，b中产生逆时针方向的感应电流，但具有收缩趋势，CD错误
【点睛】本题的每一选项都有两个判断，有的同学习惯用否定之否定法，如A错误，就理所当然的认为B和C都正确，因为二者相反：顺时针减速旋转和逆时针加速旋转，但本题是单选题
6、C
【解析】A．保持线圈平面水平，线圈向右运动时，线圈中磁通量一直为零，没有感应电流，故A错误；
B．保持线圈平面水平，线圈绕中心点O（图中未画出）转动时，线圈一直和磁场平行，没有磁通量的变化，没有感应电流，故B错误；
C．线圈绕CD轴转动时，穿过线圈的磁通量发生变化，会产生感应电流，故C正确；
D．线圈绕DE轴转动，磁通量始终为零，不会产生感应电流，故D错误。
故选C。

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、CD
【解析】由题，电荷量+q的油滴恰好静止金属板间，受到的电场力与重力平衡，由平衡条件得知，油滴受到的电场力竖直向上，则金属板上板带负电，下板带正电
AC．若磁感应强度B竖直向上，B正在增强时，根据楞次定律得知，线圈中产生的感应电动势是下负上正，金属板下板带负电，上板带正电，油滴不能平衡，则磁感应强度B竖直向上且B正在减弱时，油滴能保持平衡．根据法拉第电磁感应定律得：
金属板间的电压为

要使油滴平衡，则有

联立解得：

故A错误，C正确；
BD．同理可知，磁感应强度B竖直向下且正增强时

油滴能保持静止，故B错误，D正确
8、BC
【解析】根据灯泡电压与输入电压的关系可明确接在输入端和输出端的电压关系，则可求得匝数之比；根据变压器电流之间的关系和功率公式可明确功率之比
【详解】灯泡正常发光，则其电压均为额定电压U，则说明原线圈输入电压为10U，输出电压为U；则可知，原副线圈匝数之比为10：1：故A错误；B正确；根据公式，由于小灯泡两端的电压相等，所以根据公式P=U额I可得a和b上的电功率之比为1：10；故C正确，D错误；故选BC
【点睛】本题考查变压器原理，要注意明确输入电压为灯泡两端电压与输入端电压之和，从而可以确定输入端电压；则可求得匝数之比
9、BC
【解析】ACD．根据题意：

解得：

零电势的选取是任意的，题中未指定零电势，所以假设，则，，所以C点电势最高，故AD错误，C正确；
B．据电势差与电势关系可得：

则将另一电荷由A移到C电场力做功：

故B正确。
10、ABD
【解析】A．粒子在磁场中向右偏转，由左手定则可知，a、b均为负电荷，选项A正确；
B．粒子在磁场中由洛伦兹力提供向心力可知

因b的半径比a大，则b进入磁场的速度一定大于a进入磁场的速度，选项B正确；
CD．由动能定理可知粒子经过加速电场后的速度为

则

若a、b电荷量相等，则

故C错误；
若a、b质量相等，则

即

选项D正确；
故选ABD。

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.0.900 ②.14.45 ③.0.35
【解析】（1）[1]．图1螺旋测微器读数为：0.5mm+0.01mm×40.0=0.900mm；
[2]．图2游标卡尺读数为：14mm+0.05mm×9=14.45mm。
（2）[3]．选择电流表的量程为0.6A，则图3中电流表的读数为0.35A.
12、 ①.(1)A ②.D ③.E ④.(2)如图； ⑤.如图； ⑥.(3)小灯泡电阻随温度的升高而增大 ⑦.(4)0.31
【解析】本题（1）关键是根据小灯泡的规格中的额定电压与额定电流大小来选择电压表与电流表的量程，根据实验要求电流从零调可知变阻器应用分压式接法，可知应选择电阻选择变阻器．题（2）的关键是根据小灯泡电阻满足，可知电流表应用外接法，又变阻器应用分压式接法，即可画出电路图和实物图．题（3）的关键是根据电阻定义可知，电阻大小与I-U图线上的点与原点连线的斜率倒数成正比，说明小灯泡的电阻随温度的升高而增大．题（4）的关键是在灯泡的I-U图像中画出电阻Z的I -U图像，根据I-U图象读出当电阻Z和灯泡两端的电压之和为2.5V时对应的电压和电流大小，然后根据P=UI求出功率即可
【详解】（1）：根据小灯泡的规格“4V，2W”可知，电压表应选A，电流，所以电流表应选D；由于描绘小灯泡伏安特性曲线实验要求电流从零调，所以变阻器应用分压式接法，应选阻值小的变阻器E
（2）：由于小灯泡电阻较小，满足，所以电流表应用外接法，又变阻器采用分压式接法，所以电路图和实物连线图如图所示：

（3）根据可知，小灯泡电阻与I-U图象上各点与原点连线的斜率倒数成正比，所以小灯泡电阻随温度的升高而增大

（4）在灯泡的I-U图像中画出电阻Z的I -U图像，由I-U图象可知，当电阻Z和灯泡两端的电压之和为2.5V时，此时灯泡两端的电压U=1.4V，I=0.22A时对应的电压，所以小灯泡的功率为：P=UI=1.4×0.22W=0.31W.
【点睛】本题考查了实验器材选择、设计实验电路图、连接实物电路图、实验数据处理，确定滑动变阻器与电流表接法是正确设计实验电路图与连接实物电路图的前提与关键

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
14、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
15、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
