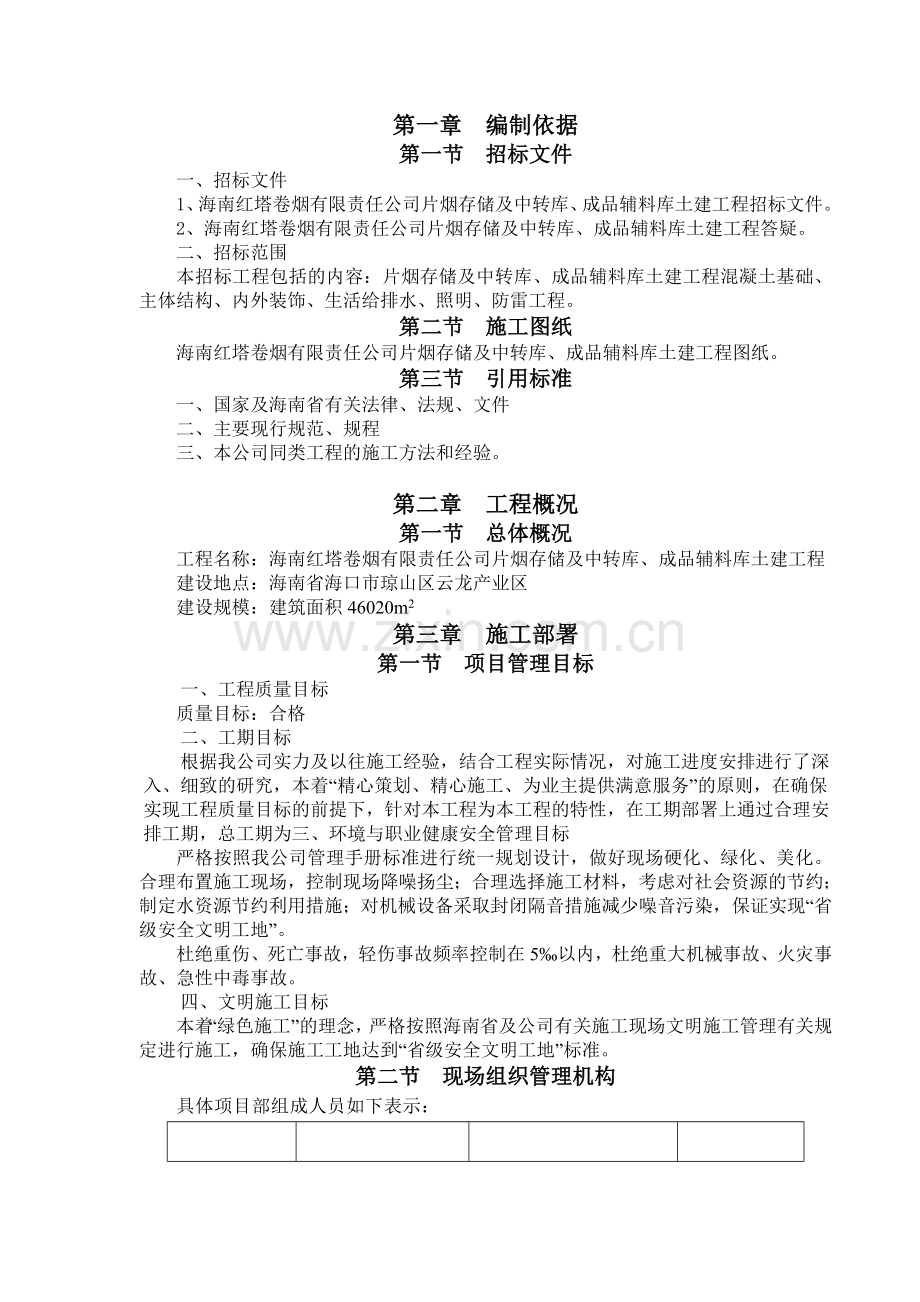

第一章 编制依据
第一节 招标文件
一、招标文件
1、海南红塔卷烟有限责任公司片烟存储及中转库、成品辅料库土建工程招标文件。
2、海南红塔卷烟有限责任公司片烟存储及中转库、成品辅料库土建工程答疑。
二、招标范围
本招标工程包括的内容：片烟存储及中转库、成品辅料库土建工程混凝土基础、主体结构、内外装饰、生活给排水、照明、防雷工程。
第二节 施工图纸
海南红塔卷烟有限责任公司片烟存储及中转库、成品辅料库土建工程图纸。
第三节 引用标准
一、国家及海南省有关法律、法规、文件
二、主要现行规范、规程
三、本公司同类工程的施工方法和经验。

第二章 工程概况
第一节 总体概况
工程名称：海南红塔卷烟有限责任公司片烟存储及中转库、成品辅料库土建工程
建设地点：海南省海口市琼山区云龙产业区
建设规模：建筑面积46020m2
第三章 施工部署
第一节 项目管理目标
一、工程质量目标
质量目标：合格
二、工期目标
根据我公司实力及以往施工经验，结合工程实际情况，对施工进度安排进行了深入、细致的研究，本着“精心策划、精心施工、为业主提供满意服务”的原则，在确保实现工程质量目标的前提下，针对本工程为本工程的特性，在工期部署上通过合理安排工期，总工期为三、环境与职业健康安全管理目标
严格按照我公司管理手册标准进行统一规划设计，做好现场硬化、绿化、美化。合理布置施工现场，控制现场降噪扬尘；合理选择施工材料，考虑对社会资源的节约；制定水资源节约利用措施；对机械设备采取封闭隔音措施减少噪音污染，保证实现“省级安全文明工地”。
杜绝重伤、死亡事故，轻伤事故频率控制在5‰以内，杜绝重大机械事故、火灾事故、急性中毒事故。
四、文明施工目标
本着“绿色施工”的理念，严格按照海南省及公司有关施工现场文明施工管理有关规定进行施工，确保施工工地达到“省级安全文明工地”标准。
第二节 现场组织管理机构
具体项目部组成人员如下表示：

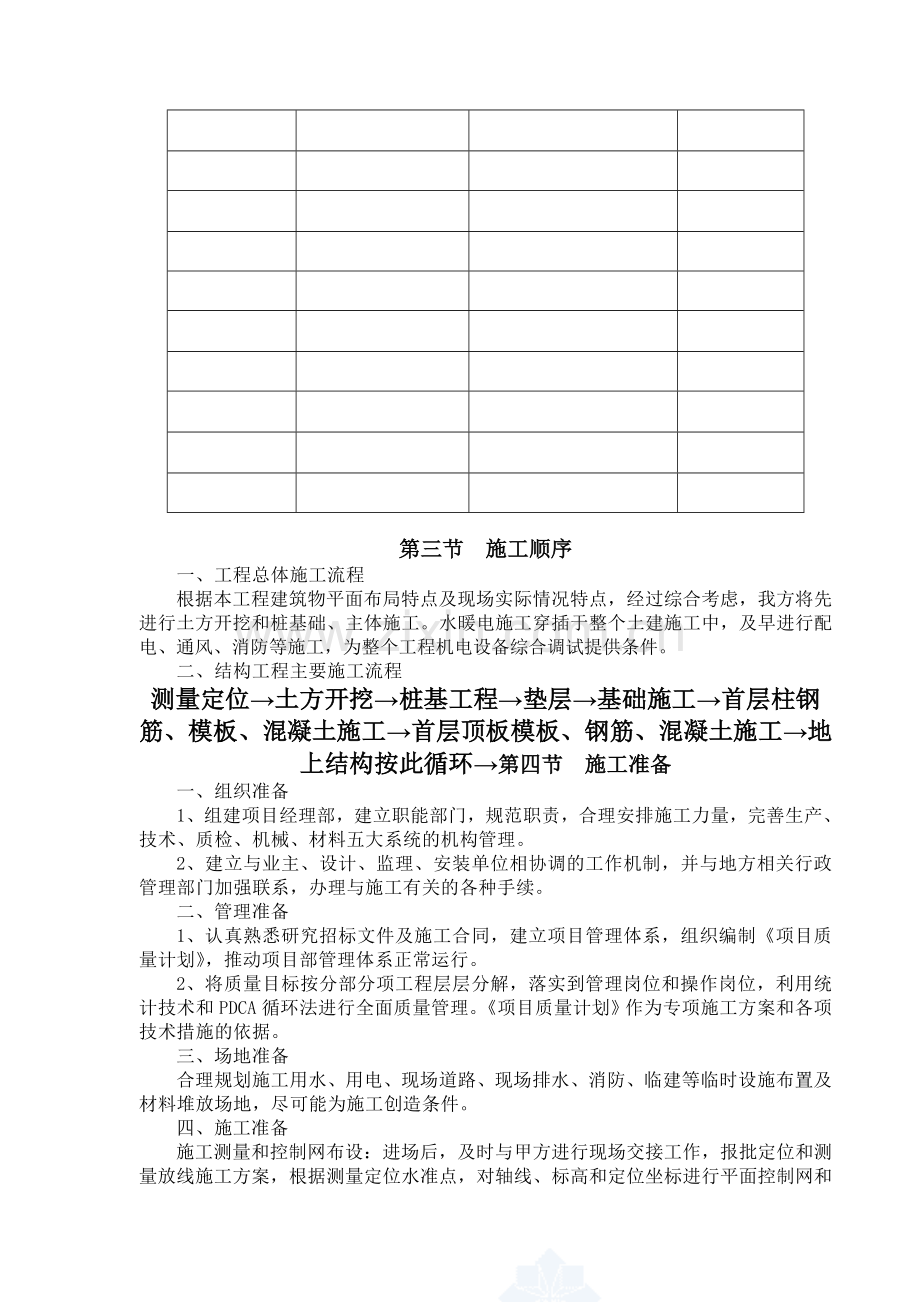

第三节 施工顺序
一、工程总体施工流程
根据本工程建筑物平面布局特点及现场实际情况特点，经过综合考虑，我方将先进行土方开挖和桩基础、主体施工。水暖电施工穿插于整个土建施工中，及早进行配电、通风、消防等施工，为整个工程机电设备综合调试提供条件。
二、结构工程主要施工流程
测量定位→土方开挖→桩基工程→垫层→基础施工→首层柱钢筋、模板、混凝土施工→首层顶板模板、钢筋、混凝土施工→地上结构按此循环→第四节 施工准备
一、组织准备
1、组建项目经理部，建立职能部门，规范职责，合理安排施工力量，完善生产、技术、质检、机械、材料五大系统的机构管理。
2、建立与业主、设计、监理、安装单位相协调的工作机制，并与地方相关行政管理部门加强联系，办理与施工有关的各种手续。
二、管理准备
1、认真熟悉研究招标文件及施工合同，建立项目管理体系，组织编制《项目质量计划》，推动项目部管理体系正常运行。
2、将质量目标按分部分项工程层层分解，落实到管理岗位和操作岗位，利用统计技术和PDCA循环法进行全面质量管理。《项目质量计划》作为专项施工方案和各项技术措施的依据。
三、场地准备
合理规划施工用水、用电、现场道路、现场排水、消防、临建等临时设施布置及材料堆放场地，尽可能为施工创造条件。
四、施工准备
施工测量和控制网布设：进场后，及时与甲方进行现场交接工作，报批定位和测量放线施工方案，根据测量定位水准点，对轴线、标高和定位坐标进行平面控制网和高程控制网的布设，并对测量控制网和桩点进行复测和核验；同时做好测量桩位的保护。
工程施工图纸会审和深化设计：项目经理部技术负责人抓紧组织各专业施工技术人员系统、仔细的阅读图纸并掌握设计意图，提出图纸中的错、漏、碰、缺，并检查施工组织设计和施工方案是否完全符合图纸和设计意图，会同业主、设计、监理单位共同做好图纸会审。
施工组织设计和方案编制报审：进场后，根据现场交接、施工图纸会审、设计交底以及对现场情况的进一步掌握，在投标施工组织设计的基础上，进一步深化、完善、修订施工组织设计，同时按照施工进度，分期分批提前编制各专项施工技术方案，及时报送业主、监理单位审批，以指导整个工程的施工。
技术安全交底：以施工组织设计和各专项施工技术方案为依据，在各分部分项工程施工之前，分级进行认真详尽、有针对性和可操作性的技术安全交底，使所有工程技术管理人员、作业班组、施工操作人员在施工开始前做到心中有数。
物资设备材料计划（含加工计划）：按照工程总控制进度计划、分阶段施工进度计划及配套计划，根据图纸编制各种物资、设备、材料计划，及时组织加工、采购和按计划进场。
工程施工技术资料，图集、规范、规程准备等各项准备工作。
对各分包单位，总承包方要提前做好技术策划和技术衔接准备工作，提出预案、建议和技术准备工作计划，做到未雨绸缪。
现场临时设施施工：进场后，按照业主和监理批准的现场总平面布置方案，抓紧进行现场场地清理和总平面布置，抓紧施工完成临时围墙、现场办公、仓库、加工、现场试验室、厕所等临时设施施工，并做好场地规划、道路硬化工作。
现场临时水电施工：进场后，按照业主和监理批准的现场临时水电布置方案，抓紧进行施工用水引入和管线铺设，施工用电线路铺设和电箱布置，以及防雨和排水设施的施工。
模板和脚手架准备和进场：按照业主和监理单位批准的施工组织设计和结构基础施工方案，进行模板排版，采购和加工，编制模板、脚手架需求计划和分阶段进场计划，按计划及时进场。
我公司一旦中标，将选择与我公司长期合作、实力较雄厚、技术水平高、作业人员稳定的劳务施工队伍，最终确定并落实施工的劳动力，并安排专人负责，落实作业人员生活和后勤工作。
签订大型机械租赁合同，安排自有机械进场。签订钢模板加工、购买、租赁合同，确定进场计划。签订木胶合板、木材、碗扣式脚手架等模板、架木具购买、租赁合同。组织预拌混凝土供货商安排混凝土供应计划。

第四章 施工平面布置
第一节 布置原则
通过对招标文件、工程技术规范、答疑文件的学习，我们已经充分理解了本工程的重要性。施工现场作为展现我公司形象的窗口，充分考虑了施工活动对社会的影响，对资源的节约和保护；为满足工程建设顺利进行，我们对工程建设的平面布置进行策划和部署。
现场设施布置按照招标文件及业主要求围绕以下几个方面进行布置：
1、文明施工与环境保护方面：安全警示标志牌、现场围挡、、企业标志、场容场貌、材料堆放、现场防火、垃圾清运。
2、临时设施方面：现场办公生活设施、施工现场临时用电（配电线路、配电箱开关柜箱、接地保护装置）。
3、安全施工方面：临边洞口交叉、高处作业防护（楼板、屋面等临边防护；通道口防护；预留洞口防护；电梯井口防护、楼梯边防护、垂直方向交叉作业防护、高空作业防护）。
满足上述要求的同时，按以下原则进行施工现场布置：
1、所有临时设施的设计和设置均从对环境的影响、能源的消耗、资源的保护及各种污染的有效控制等角度出发。现场布置考虑大气污染特别是扬尘污染控制的措施；水体污染控制及再利用的措施；现场低噪音施工措施和减噪措施；光污染控制措施等。
2、在平面布置中对施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。将长期设施设置在调整最小的位置内。
3、在现场交通组织上，充分考虑现场大型机械设备安装和重型车辆的进出场问题，同时考虑现场消防要求，合理设置交通出入口，解决现场高峰期的交通压力。
4、在物流组织上，尽量避免土建、安装专业施工相互干扰。优化物流组织的程序，做到短距离灵活配送的要求。
5、施工用房布置考虑分包单位进出场时间、劳动力计划曲线，合理安排办公用房和生活用房设置时间，以减少措施费用。
6、施工材料堆放应尽量设在水平运输机械的行程范围内，减少二次搬运。
7、现场临时设施和场地铺装的设计以绿色施工为指导方针，重视减少对资源的消耗、减少废弃物的排放、减少对环境的影响。设立环境保护设施制定环境保护方案。
8、符合施工现场卫生及安全技术要求和防火规范。
第二节 施工现场平面布置
一、混凝土结构主体阶段现场平面布置
1、施工场地、围挡及出入口
根据招标文件及答疑文件圈定的范围，经实地踏勘，现场西南面已做好围挡。
现场出入口设置在场地北侧，宽6m，施工用主要材料及车辆由此进出。
施工现场所用围墙形式须符合业主和公司的要求，并按照业主同意的颜色和图案进行油漆。围墙封闭严密、完整、牢固、美观。在正门的明显位置设置统一式样的 “七板两图”，即现场组织机构图、现场总平面图、安全生产制度、消防保卫制度、现场质量管理制度、成品保护制度、环境保护制度、文明场容与料具管理、生活卫生管理制度。所有标识字体清晰，工整美观内容详细。
2、场地铺装和道路系统
现场道路采用C20细石混凝土150厚。
为避免扬尘对场外环境的影响，现场土壤裸露的部位及需垫高的道路均铺设碎石。
3、塔吊布置
根据便于拆卸、利于拉接、保证吊次、方便施工的原则，土建结构阶段每个库投入2台塔吊。
塔吊基础施工和塔吊安装在土方开挖时插入，基础底板施工前完成。
4、垃圾回收站
为便于施工垃圾及时外运，现场设置封闭式垃圾回收站。回收站分为可回收及不可回收区，主要用于存放施工中的渣土、废旧电池、含油污物等。
5、料场
现场设模板、钢筋、周转工具存放场地。
现场料场设置方便材料通过塔吊导运到坑内，临时料场设置尽量靠近槽边，以不占用道路为前提。
6、厕所
现场西南侧和东北侧设置2个固定厕所，厕所经测算可以满足施工高峰期人员的使用。
厕所定期派人打扫消毒，确保不污染周边水体及土壤，保证现场清洁美观。
厕所旁做化粪池，清掏周期为30天。
二、砌体、装修施工阶段现场平面布置
此阶段现场围挡、道路不作调整，只对临时料场进行调整。
1、料场
钢筋、模板加工存放场取消，调整为砌块存放场及砂浆搅拌场地。
为减少现场扬尘，料场均采用碎石覆盖，其中砌块堆放场地还应进行土方平整及夯实，并定期派专人检查，防止出现砌块倒塌事故。
2、现场垂直运输机具
每个库设4部物料提升机，保证二次结构和装修材料的垂直运输施工。
具体位置详见各阶段施工现场平面布置图。
进入工程后期，我方将按照甲方要求对现场进行调整，现场布置以方便场外环境恢复，配合市政施工为前提，以绿色施工为指导方针，注重环境的保护，资源的重复利用，减少废弃物的排放。
三、现场办公区
在场地西北侧设置办公区，室内地面贴地砖，顶板吊顶。外地面贴嵌草水泥砖。周围种植爬蔓类耐旱植物绿化。
四、生活区
1、职工宿舍
生活区内宿舍楼为水泥板房，宿舍楼使用面积能满足施工高峰期间的居住问题。
宿舍楼楼边种植绿色耐旱爬蔓类植物。美化环境，减少扬尘。
2、生活区厨房、食堂
职工食堂安排在生活区，可以保证施工高峰期职工用餐需求。
职工食堂：地面贴防滑地砖，室内设用餐桌椅，两侧为洗手池，含油污水通过污水管道排入隔油池。
厨房：生活区厨房紧挨食堂，顶板铝塑板吊顶，地面贴防滑地砖，设环形排水明沟，冲洗厨房的含油污水通过暗埋管线进入隔油池。
隔油池：在食堂旁边设置隔油池，含油的生活用水通过隔油池反复沉淀后排入市政污水管网。隔油池应定期派人清掏，防止油污堵塞管线。
五、施工用水
根据建设单位提供的现场水源，施工现场消防水、施工用水、生活用水分别设置，各自计量。施工用水按施工平面图标识布置，采用DN100焊接钢管埋地敷设，埋深至冰冻线以下。
现场施工排水及雨水排放采用明沟排水，排入场区规划的排水系统。混凝土搅拌站排除的污水，先流入沉淀池，澄清后，再排入管网。
六、现场临时用电方案
1、施工现场临时用电的技术方案
项目部电气工程师在布置施工现场临时用电前，了解土建施工的特点，按基础施工、结构工程、装修工程三个不同阶段通盘考虑，精心设计施工现场临时用电技术方案，使技术方案具有前瞻性、预见性，充分发挥施工现场临时用电技术方案的效应，降低项目部的临时设施费用，提高项目部的经济效益。
施工现场供电系统严格执行TN-S系统，详见现场平面布置图(略)。供电线路采用五芯电缆，施工现场供电系统作到“三级配电”“两级保护”，施工现场的电动机具应严格执行“一机一闸”“一漏一箱”的标准要求。
总电源→一级配电柜→二级配电箱→三级开关箱→用电机具
2、现场临电设置
（1）电源：由业主提供的电源位置，用电缆引至本工程施工现场一级箱，并由一级箱引至施工区、加工作业区、生活区及办公区，各设二级配电箱。均采用三相五线TN-S制供电。
中标施工前再根据具体情况由专业电气工程师进行临时用电的方案调整。
（2）临电敷设：现场采用TN-S（三相五线制）接零保护系统。
电缆从二级电箱引到施工作业面或结构层，从建筑的预留孔洞处向上引电缆到作业面，并且设立三级电箱（带外插孔式活动电箱）电缆在每个三级电箱处预留2.5m，盘于电箱下，三级电箱应隔层设置，中间连接的电缆考虑到楼层较高，电压损失等因素，应采用不小于25mm2橡胶套电缆以上。电箱位于风口边，不允许随意搬动。
在装修施工时，考虑到预留孔洞的封堵，每个电缆在接线前要加塑料管，以便于装修施工电缆穿墙使用。
在加工区及设备使用处，不能将设备直接和二级电箱连接，必须设置三级电箱，手提工具应加设手提电箱，确保“一闸一机”，使用安全。
3、施工现场临时用电的管理规定
（1）安全距离与外电防护
不得在高、低压线路下方施工、搭设临时设施，或堆放物件、架具及其他周转材料。
（2）安全距离
在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，1～10kv不小于6m，35～110kv不小于8m。架空导线最大弧垂与施工现场地面最小距离≥4.0m。
起重臂或被吊物边缘与10kV的架空线路水平距离≥2m。
机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv以下为7m。
（3）外电防护
达不到安全距离要求的情况下，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。
带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm。
带电体至栅栏（封闭）的安全距离10kv应大于30cm，35kv应大于50cm。
在架设防护设施时，应由项目部暂设电工负责监护。
（4）供电路线
架空线路最少截面：为满足机械强度要求，铝线≥16mm2，铜线≥10mm2。
电线接头：在一个档距内，每层架空线接头不得超过该层导线50%，且一根导线只允许一个接头，跨越道路、河流档距内不得有接头。
电杆档距：最大不超过35m，线间距不得小于0.3m，上下横担间高压与低压1.2m，低压与低压0.6m。
电杆及埋设：电杆应选用钢筋混凝土杆或木杆，其稍径不得小于13cm，埋设深度为杆长的十分之一加0.6m。
拉线：拉线宜用截面不小于Φ4×3的镀锌钢丝、拉线与电杆的夹角庆在45°～30°之间，埋地深度不小于1m，钢筋混凝土杆上的拉线应在高于地面2.5m处装设拉紧绝缘子。
室内配线：进户线过墙应穿管保护，距地面不得小于2.5m，并采取防雨措施，室外配线应采用绝缘子固定。
（5）电缆线路
电缆干线应采用埋地或架空敷设，严禁沿地面明设，并应避免过路车辆的碾压。
电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设保护套管。
橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5m。
临时电缆配电采用电缆埋地引入。电缆垂直敷设的位置充分利用在建工程的竖井、电梯井，并应靠近用电负荷中心，每施工段固定设置2处。电缆水平敷设宜沿墙或门口固定，最大弧垂距地不小于1.8m。

第五章 分部分项工程主要施工方法
第一节 测量定位放线
一、施工测量组织工作
项目部组织专业测量人员成立测量队伍，测量队共人，配备测量高级技师1人担任测量队长，全程负责测量过程。所有测量人员均持证上岗。
对施测组全体人员进行详细的图纸交底及方案交底，明确分工。
测量工程依据提供的平面坐标点和高程控制点进行工程定位，建立轴线控制网，按规定程序检查验收。
1、施测原则
（1）严格执行测量规范，遵守先整体后局部的工作程序。先确定场区平面控制网，以此为依据，建立轴线控制网，进行各局部轴线的定位放线。
（2）严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
（3）定位工作执行自检、互检合格后再报验的工作制度。
（4）测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。
（5）明确为工程服务、按图施工、质量第一的宗旨；紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
2、测量准备工作
（1）设计图纸的审核
总平面图的审核；建筑施工图的校核；结构施工图的校核；设备施工图的校核。
（2）测量仪器的选用
检定：测量设备的检定由公司材料设备部负责，由专人送技术监督局检定。检定合格的测量设备，其检定证书及有关资料应齐全完整，并在测量仪器上做出明显标识，以确保使用有效的测量设备。有关检定合格证件的原件由材料设备部保存，复印件2份，
1份随仪器保存，1份记入项目部仪器台帐保存。
使用与检校：测量设备使用前，要查看检定标识是否在有效期内，同时应检查调试，完好时方可使用。即使是在检定有效期内，经纬仪、水准仪的主要轴线关系尚应每3个月做自行定期检校一次。

测量仪器配备表
序号
设备名称
精度指标
数量
1
经纬仪
2”
3台
2
DS3水准仪
±2mm
4台
3
激光铅直仪

2台
4
50m钢尺
±1mm
4把
5
5m钢尺
±0.2mm
8把
6
对讲机

4部
二、平面控制网测设
依据先整体、后局部，高精度控制低精度的原则，建立场区平面控制网。控制点应选在通视条件良好，安全、易保护的地方。控制桩必须用混凝土保护，砌砖围护，并用红油漆做好测量标记。如下图所示。

控制桩埋设示意图
为防止控制桩发生移动，四周严禁大型车辆碾压。针对本工程建筑物的结构形状及现场具体情况，布设矩形方格网做为场区平面控制网。现场测量作业中，可根据实际需要增设控制辅助轴线以方便测量施工。
为保证测量精度及准确性，所有测量作业必须在白天光线充足的情况下进行。严禁夜间进行测量作业。
1、基础测量
工程的建筑物定位依据给定的建筑红线桩位。基础阶段施工期间使用外控法施测。
（1）基础放线和垫层放线
①依据轴线控制网测设出槽上口线。在基础开挖接近设计深度时，在轴线控制点上安置仪器，后视对面同轴桩点，将这些点精确测至槽底土面上，并精确测定各主轴线，检查各主轴线间距，根据所测的轴线特别注意校核图纸尺寸，不能算错各轴线的关系。
②当垫层混凝土施工完后，用上述相同方法，逐层测设主轴线，同时严格检查主轴线之间的尺寸，合格后再放出其他细部轴线，根据轴线放出各部位边界线、柱边线等。
2、主体结构测量
在结构施工中所搭设的脚手架和安全网难免会遮挡视线，给投测带来很大困难。因此，零米上结构施工测量考虑采用激光铅直仪按内控法进行竖向投测，在一层顶板混凝土内埋置测量标志，同时在各层顶板上预留250×250mm洞口。如下图所示。施工层的主轴线的竖向投测方法是：首先在首层主轴线控制点位上架设铅垂仪，将各个控制点位置精确投测至施工层后，在施工层主轴线控制点架设经纬仪，后视同轴线的另一个控制点以后，用经纬仪控制方向，钢尺精确量距进行投测（盘左、盘右投测两次，找中点为其投测点）。主轴线投测完毕检查无误后，根据主轴线测放细部墙线及门窗洞口线。在结构施工期间，对轴线控制桩每半月复测一次，以防桩位位移，而影响正常施工及工程施测的精度。

激光铅直仪竖向投测示意图
3、标高控制：
高程的控制可由现场内的高程控制网中的水准点进行标高传递。定出首层正负零米以后，用水准仪抄出+1.00米线弹在外围墙上，作为标高传递用。结构施工层每一施工段用钢尺从三个不同位置向上传递高程，不得逐层传递，并且每层应用水准仪校核测设成果，当较差小于3mm时，以其平均点引测水平线；抄平时，应将水准仪尽量安置在测点范围的中心位置，精度应符合《施工测量规程》 的规定。根据传递上来的标高用水准仪精确测设1米水平线弹在结构内墙上，作为施工中控制竖向高度的依据。
在栋号标高引测前，对每栋楼的标高控制点，进行校核，校核无误后方可向基槽或建筑物引测。控制轴线投测到施工层后，应组成闭合图形，且间距不得大于所用钢尺长度。
施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线，然后据此测设柱、梁、门窗洞口等边线，各部位放线的允许误差应符合规范规定范围。
墙钢筋绑扎完成以后，应在竖向主筋上测设标高点，并用油漆标注，作为支模与浇灌混凝土的依据。
施工层拆模后，顶板支模以前，必须测设交圈的＋50cm水平控制线，作为顶板支模及装修施工的标高依据。相邻标高点间距不宜大于4m，弹水平线的误差为±1mm，总误差±3mm。
结构施工中测设的平面与标高线，均应以墨线标定，线迹应清晰准确，墨线宽小于1mm。
在结构施工期间，对轴线控制桩每半月复测一次，以防桩位位移，而影响正常施工及工程施测的精度。
控制网精度指标
等级：一级。测角中误差±5”，边长相对中误差：1/24000。
三、高程控制网的测设
1、高程控制网布设原则
为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此保证施工竖向精度。
高程控制点应选在土质稳定，便于施测使用，并易于长期保留的地方。施工现场高程点不得少于3个，点间的距离控制在50m至100m之间。以便施工期间定期复测。高程点距离建筑物不小于25米，距回填土边线不小于15米，施工期间应定期复测。
2、高程控制网测设
本工程布设不少于3个标高控制点，设置于轴线网的控制桩上。
（1）高程控制网的布设
首先要对提供的测量成果进行复测校核确认无误后方可使用，考虑到施测方便，高程控制桩拟布设在基槽开挖边线以外1米位置上。为了便于施测及校核，每段布设3个高程控制点，相邻点间距60米左右，并构成闭合的控制网。控制桩采用木桩，并用砖砌体围护，水泥砂浆抹面，在侧面注明相对标高。
（2）高程控制网的精度等级及测量方法
根据《工程施工测量规范》。水准测量的主要技术要求应符合下表的规定：
等级
每千米
高差中误差
路线
长度
水准仪
型号
水准
标尺
观测
次数
附和
闭合差（mm）
三等
6mm
＜50km
DS3
双面
往返各
一次
±12√L
注：L为往返测段附和水准路线长度（km）
测量仪器选用DS3型水准仪，往返观测。水准观测的技术要求符合下表的规定：
水准观测的主要技术要求
等级
水准仪
型号
视线
长度
前后视距差
前后视距累积差
视线离地面最低高度
基辅分划读数较差
基辅分划所测高差之差
三级
DS3
≤75m
≤2m
≤5m
0.3m
2.0mm
3.0mm
（3）标高竖向传递
标高竖相传递采用50m钢尺，加尺长、温度、拉力三项更正，每层均需交圈闭合检查，误差不得超过5mm。
四、验线工作
本工程验线的重点部位是：定位依据及定位条件，场区平面控制网，主轴线及其控制桩（引桩），场区高程控制网及±0.000高程线。这些部位的验线工作应由监理单位的测量专业工程师进行。
放线及验线组织：基础及主体结构放线由测量员进行，验线由项目工程师、主管工长和质量检查员进行，每次放线的结果应通过监理单位的土建专业监理工程师的确认。
五、质量保证措施
强光下应打伞遮护仪器，雨天及风力五级以上应停止室外仪器操作
测量工作应做到步步有校核，以控制误差超限，并防止出现粗差。
延长直线时应采用正倒镜法，且前视长度不应大于后视长度的3倍，以降低或消除方向误差。
竖向标高传递时应始终以首层或“接力层”的“建筑+1000mm线”为起点，并在传递至实测层后与下一层标高校对，以防因标高传递起点不同造成标高传递错误。
弹墨线时，应保证拉力均匀、线段长度适中、线形直顺，墨线本身宽度不大于2mm，以防墨线不准。
使用垂球吊点时，应稳定不晃动，以尽量消除对中误差。
使用钢尺量距时，应做到“平、直、齐、准”；精密量距时，要使用标准拉力计，并考虑钢尺的尺长改正，以防止量距误差超过限值。
六、安全措施
测量人员进入施工现场必须佩戴带安全帽，遵守施工现场的安全规定。
在基坑内测量时，应在大型施工机械作业范围之外的安全区域内操作。
在高空进行测量作业必须佩带安全带，并应看管好随身工具物品，防止掉落。
测量仪器应架设在稳定位置，主机应有专人看护，并有防护措施。
第二节 土方工程
一、土方开挖
土方施工前，首先需要进行施工现场场地平整，使现场形成环形通道，以便于运输车辆的通行。
施工场区内除已设置好的马路外，现场土方运输和材料运输车辆还需沿基坑两侧增设临时行走车道，为避免晴天车辆行走引起扬尘，要求临时行车道宽度不小于6米。
土方开挖前要做好沿途交通环卫工作，并交纳其费用，办理好证件，在取得有关部门的同意后，方可进行施工，以保证工程的顺利进行。
认真做好实地踏勘工作，根据现场实际情况，为了控制好周边道路的车辆流量，在现场外道路附近布置好土方车停车场地，车辆进行施工现场的调配，了解周边环境，着手开展内外协调工作。施工车辆进出场车流方向统一、有计划，保证不占用周边道路。
依方案合理安排机械设备。对所有将进现场的施工设备做一次检修，保证开工期间的机械正常运转。
1、施工技术措施
基坑开挖后，应尽快进行验槽、放线等一系列后续施工过程，基坑边侧周围地面设置排水沟，要避免渗漏水进入坑内。
挖土前首先进行技术交底，工长在熟悉图纸和施工方案的基础上向施工人员明确挖土边界、施工方法及步骤。
测量人员要预先将槽边线放好，在建筑物最外侧留出500mm宽操作面，再加放坡宽度。
挖土过程中进行监控严防超挖。
各阶段挖土前均做到思想统一、交底清楚、目标明确，严格遵循开挖施工顺序。
挖土阶段所用的各施工机械，由专人检查用电和后勤工作。
2、土方开挖的安全防护措施
夜间基坑四周设置照明和警示红灯。
土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转。
土方挖运期间由专人负责对基坑进行监测，出现异常情况（如局部塌陷、变形、开裂等）应停止此部位的施工，加固完毕后方可继续进行。
坑四周2.0m范围内禁止堆放材料，车辆禁止通行，并做明显警示标牌，以防止对基坑边坡的扰动。
土方开挖设专人指挥，并在主要道口进行巡视，确保出土畅通。
3、土方开挖的质量要求
对定位标准桩、轴线引桩、标准水准点等做明显标志，挖土机及运土车辆不得碰撞，并应定期复测和检查是否正确。
挖土过程中，测量员应随时测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求，以保证基底标高和基坑线在允许偏差之内。
二、验槽
基槽挖好后组织建设单位、监理单位、设计单位、勘探单位、质量监督部门共同验槽。
三、土方回填
1、土方回填的施工原则
填方施工的好坏，直接影响到今后对地面的使用。填方紧密，土壤沉降均匀且沉降幅度较小，就有利于填方地面稳定地发挥其功能作用。因此，满足填方强度和填方区地面稳定的要求，是土方回填的施工原则。
为了达到强度和稳定的要求，填方时必须要根据填方地面的功能和用途，选择土质适宜的土壤和简便高效的施工方法。
2、回填施工选择及特点
考虑回填土的特点及回填工期与回填造价的局限，拟选择如下方法：回填采用人工配合蛙式打夯机进行分层夯实。
3、土方回填方法
（1）施工准备
施工前根据施工特点、填方材料、密实度要求、施工条件等合理确定填方土料含水率控制范围、虚铺厚度和压实遍数等参数。
填土前，应清除基底上杂物，排除积水，并办理已完工程检查验收手续。
按施工方案确定机械填土的施工顺序、土方机械车辆的行走路线等。
（2）工艺流程
回填工艺流程：基底清理→检验土质→分层铺土、耙平→夯打密实→找平验收
（3）施工技术措施
填土前，应将基底表面上的垃圾等杂物、洞穴（如有）都处理完，清理干净。
检验土质：检验土料的含水率是否在控制范围内。如含水率偏高可采用翻松、凉晒等措施；如含水率偏低，可采用预先洒水润湿等措施。
人工回填：填土分层铺摊及夯实，每层铺土的厚度应根据土质、密实度要求和机具性能确定。一般蛙式打夯机每层铺土厚度为200-250mm，每层铺摊后随之耙平。回填土每层至少夯打3遍，应一夯压半夯，夯夯连接，纵横交叉，严禁水夯。必须分段夯填时，交接处应呈阶梯形，上下层错缝不小于1m。基槽回填应四周同时回填。
填土分层铺土厚度和压实遍数:
机具　　　　　　　 分层厚度（mm）　　　　　每层压实遍数（遍）
蛙式 打夯机　　 200～250　　　　　　　　　3～4
回填土每层压实后，应按规范规定进行环刀取样，测出土的最大干密度，达到要求后再铺上一层土。
填方全部完成后，表面应进行拉线找平，凡高于规定高程的地方，及时依线铲平；凡低于规定高程的地方应补土夯实。
4、质量标准
回填标高必须符合设计要求。
回填土必须按规定分层夯压密实。取样测定压实后土的最大干密度，应符合规范要求。环刀法取样的方法及数量应符合规定。
回填的土料、分层厚度、表面平整度及含水量应符合设计要求或施工规范的规定。
回填土分层厚度及含水量必须符合设计要求和施工规范的规定。
回填后表面平整度必须符合设计要求和施工规范
5、成品保护
（1）夜间施工时，应合理安排施工顺序，要设有足够的照明措施，防止铺填超厚，严禁汽车直接将土倒入基坑（槽）内。
（2）已完成的填土应将表面压实。
（3）回填完毕后，严禁小车及人在垫层上面行走，必要时应在上面铺板行走。
6、应注意的问题
（1）按要求测定土的最大干密度：回填土每层都应测定压实后的密度，检验其密实度，符合设计或规范要求后才能铺摊上层土，未达到设计要求部位应有处理方法和复验结果。
（2）基坑回填应分层对称：防止造成一侧压力，出现不平衡，破坏基础或构筑物。土方的碾压应从边缘开始，逐渐向中间推进，避免边缘土被向外挤压而引起塌落现象。
（3）防止回填土下沉：应注意解决虚铺土超厚，施工土块粒径过大，漏压或未压够遍数，坑（槽）底有机物、泥土等杂物清理不彻底等问题。在施工中应认真执行规范规定，检查发现问题后，及时纠正。
（4）回填土应夯压密实：应在夯压前对干土适当洒水加以润湿；对湿土造成的“橡皮土”要挖出换土重填。在地形、工程地质复杂地区的填土，且对填土密实度要求较高时，应采取措施以防填方土粒流失，造成不均匀下沉和坍塌等事故。
（5）填方应按设计要求预留沉降量，如设计无要求时可根据工程性质、填方高度、填料种类、密实要求和地基情况等与建设单位共同确定。
四、质量与安全控制措施
基坑开挖以基坑上口线为准，挖掘机在作业过程中应精心操作，不得超挖，紧跟着人工配合修坡。
在施工过程中，如遇不明地下障碍物，必须及时向甲方和现场带班人员汇报，不得擅自处理。
应严格按照国家有关规范、规程和设计要求施工。实行全面质量管理，执行谁施工，谁负责质量，对土方施工过程严格把关，明确责任分工。
执行三级质量管理体系，确保施工时刻处于受控状态。
及时、准确、详细地做好各项施工原始记录，以便及时发现问题，及时调整施工方案。
机械作业时应服从测量和清底人员指挥，严防超挖。
挖掘作业应注意避让车辆及施工人员。
施工中各专业工种必须持证上岗，严格执行安全操作规程。在进行挖掘作业时，操作手应注意避让清底、修坡人员和运输车辆。挖掘机回转半径内严禁站人。清底、修坡人员应戴安全帽。挖掘机的载重车辆停机点必须留有足够的安全距离，挖掘应由专人指挥。
车辆进出大门和场内行驶车速应控制在5km/h以内，行驶中应注意安全礼让。进出车路口应设专人疏导交通，确保车辆行人安全。
五、环保措施
为保证土方施工的环保要求，可采用洒水车随时对道路进行喷淋来降尘，维护施工现场的空气清新。
挖掘机装车不得过满，且在车辆出口搭设架子，设专人拍土、清扫车辆。
大门口附近一带铺设草帘，减少车轮带泥污染路面。
车辆出口50米内设专人清扫马路、洒水，防止扬尘污染，派专人沿途巡视，发现遗洒立即组织人员清扫。
车辆行进途中拐弯要慢行，防止甩土。车辆在出场前由专人检查后槽帮，后槽帮关闭不严的严禁出场。
增强环保意识，对参加施工人员经常进行环保教育。
开工前与当地市容、环卫、交通部门取得联系，开好联谊会，办好各种相关手续，在做好方方面面工作的前提下，得到各监督执法部门的理解和配合，使这项工程得以顺利进行。
第三节 桩基工程
一、夯实水泥土桩
本工程1#库为夯实水泥土桩复合地基，桩直径400mm正方形布桩，桩距1000mm桩长不小于6.5m，设计桩顶标高58.05m。
1、机具设备及材料要求
成孔机具采用螺旋钻机，夯实机具用偏心轮夹杆式夯实夯机。
水泥用强度等级32.5的普通硅酸盐水泥，要求无结块。土料应用不含垃圾杂物，有机质含量不大于8%的基坑挖出的粘性土，破碎并过20mm孔筛。水泥土拌合料配合比为1：7（体积比）。
2、施工工艺和方法
（1）施工前应在现场进行成孔、夯填工艺和挤密效果试验，以确定分层填料厚度、夯实次数和夯实后桩体干密度要求。
（2）夯实水泥土桩的工艺流程为：场地平整→测量放线→基坑开挖→布置桩位→第一批梅花形成孔→水泥、土料拌合→填料并夯实→剩余桩成孔→水泥、土料拌合→填料并夯实→养护→检测→铺设灰土褥垫层。
（3）按设计顺序定位放线，严格布置桩孔，并记录布桩的根数，以防止遗漏。
（4）采用螺旋钻机成孔时，按梅花形布置并及时成桩，以避免大面积成孔后，再成桩。
（5）回填拌合料配合比应用量斗剂量准确，拌合均匀；含水量控制应以手握成团，落地散开为宜。
（6）向孔内填料前，先夯实孔底，采用二夯一填的连续成桩工艺，每根桩要求一气呵成，不得中断，防止出现松填或漏填现象。桩身密实度要求成桩1h后 ，击数不小于30击，用轻便触探检查“检定击数”。
3、质量控制
（1）水泥及夯实用土料的质量应符合设计要求。
（2）施工中应检查孔位、孔深、水泥和土的配比、混合料含水量等。
（3）施工结束后，应对桩位质量及复合地基承载力做试验，褥垫层应检查其夯填度。
二、混凝土灌注桩施工
本工程2#库采用长螺旋钻孔灌注成桩。混凝土灌注桩是一种直接在现场桩位上就地成孔，然后在孔内浇筑混凝土而成的桩。与预制桩相比，具有施工低噪音、低振动、桩长和直径可按设计要求变化自如、桩端能可靠地进入持力层或嵌入岩层、单桩承载力大、挤土影响小、含钢量低等特点。但成桩工艺较复杂，成桩速度比预制打入桩慢，成桩质量与施工有密切关系。
1、灌注桩施工准备工作
（1）确定成孔施工顺序
本工程桩直径400mm正方形布桩，桩距1200mm，施工桩长不小于8.7m。钻孔灌注桩对土没有挤密作用，一般可按钻机行走最方便等现场条件确定成孔施工顺序。
（2）成孔深度的控制
持力层深度；桩管入土深度以标高控制为主。
（3）混凝土的配制
配制混凝土所用的材料与性能要进行选用。对于素混凝土桩所用粗骨料可选用卵石或碎石，不得大于桩径的1/4，一般不宜大于70mm。混凝土强度等级C20。
2、钻孔灌注桩
钻孔灌注桩是指利用钻孔机械钻出桩孔，并在孔中浇注混凝土而成的桩。根据土质重要条件采用干作业成孔施工方法。
（1）
