第9章屋面工程.ppt

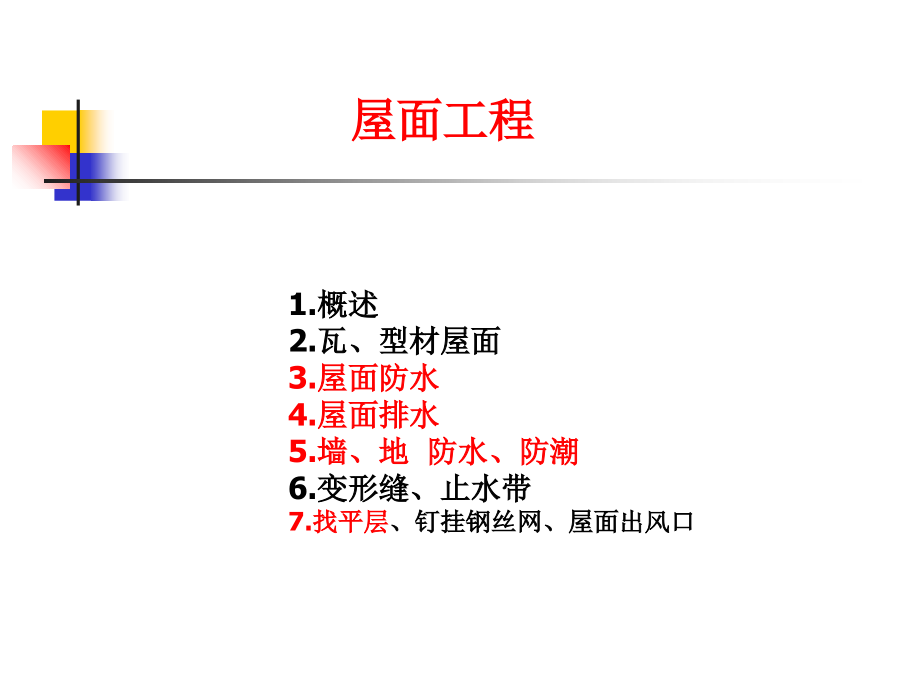

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,屋面工程,1.概述,2.瓦、型材屋面,3.屋面防水,4.屋面排水,5.墙、地 防水、防潮,6.变形缝、止水带,7.找平层,、钉挂钢丝网、屋面出风口,屋面的基本功能是什么？,屋面的形式和构造层次有哪些？,屋面各构成层次的基本计算方法？,屋面工程工程量清单编制与报价？,1、屋面坡度,表示方法：,（,1,）用屋顶的高度与屋顶的跨度之比（简称高跨比）表示：即,H,L,。,（,2,）用屋顶的高度与屋顶的半跨之比（简称坡度）表示：即,i,H,（,3,）用屋面的斜面与水平面的夹角（）表示。,坡屋面分双坡屋面和单坡屋面（下图）,一、概述,图一,图二,7000,例,图三,图四,2.屋面坡度系数,延尺系数（C）和偶尺系数(D),分别用于计算坡屋面实际面积和屋面斜脊长度,坡屋面实际面积=坡屋面水平投影面积*,C,屋面斜脊长度=屋面斜脊水平投影长度*,D,164页,图二,所示坡屋面，i=0.667，计算,坡屋面实际面积。,图三,所示坡屋面，=35,0,，计算,坡屋面实际面积和屋面正脊、斜脊长度。,图二,：水平投影面积=（7+1.44）*（5+1.44）=8.44*6.44=54.35m2,坡屋面实际面积=,54.35*1.2015=63.31m2,图三,：屋面水平投影面积=51.2*19.2=983.04m2,坡屋面实际面积,=983.04*1.2207=1200m2,正脊长度=51.2-9.6*2=32m,斜脊长度=1.414*9.6*1.5779*4=85.68m,坡屋面是指屋面坡度大于,1,：,10,的屋面。坡屋面可做成,单坡屋面,、,双坡屋面,或,四坡屋面,等多种形式。根据使用材料的不同，坡屋面可分为,瓦屋面,和,铁皮屋面,。,平屋面是指屋面排水坡度小于10的屋面。为了满足防水、保温隔热等使用要求及施工要求，平屋面一般由,结构层、找平层、隔汽层、保温层、防水层及架空隔热层等构造层次组成,。按其所用防水材料的不同，可分为刚性防水屋面和柔性防水屋面两大类。,3、坡屋面和平屋面,4、屋面做法示例,坡屋面做法示例,玻璃瓦,25厚（最薄处）1：1：4水泥砂浆坐铺,25厚1：2水泥砂浆加5%防水粉分两次抹平,素水泥浆一道,钢筋砼屋面板，表面清扫干净,室内顶棚抹灰,钢筋砼屋面板,20厚1：2.5水泥砂浆找平层,保温层,20厚1：2.5水泥砂浆找平层,刷基层处理剂一遍（其费用含在防水层中）,3厚氯丁沥青防水涂料,3厚APP改性沥青防水卷材,35厚钢筋细石砼板，条砖架空180高,平屋面构造示例,泛水处做法,二、瓦、型材屋面,瓦屋面、型材屋面（包括挑檐部分）,按,设计图示尺寸以斜面积计算,。不扣除房上烟囱、风帽底座、风道、屋面小气窗及斜沟等所占面积；屋面小气窗出檐与屋面重叠部分的面积亦不增加；但天窗出檐部分重叠的面积，应并入相应屋面工程量内计算。,屋面斜面积按,屋面水平投影面积,乘以,屋面,坡度延尺（延尺系数C）,系数,玻璃瓦脊、琉璃瓦檐工程量，均按图示尺寸以“延长米”计算。,1、瓦屋面、型材屋面工程量的计算,其中瓦屋面包括水泥、粘土、陶瓷瓦；石棉瓦；玻璃钢瓦；琉璃瓦；PVC波形板等项目。型材屋面包括金属压型板、轻质隔热彩钢夹芯板等项目。,2、主要材料用量的计算,参看定额543页，教材167页。,三、屋面防水,（1）,防水屋面的构成,（2）屋面防水类型,屋面卷材防水、屋面涂膜防水、屋面刚性防水等,（3）隔气层,1、,隔气层,隔气层又称蒸汽隔绝层，其作用是防止室内水蒸汽渗入到屋面保温层中，而使其保温性能下降。隔汽层的位置一般设在保温层之下，结构层之上（在保温层靠近室内一侧）。,隔汽层的种类很多，常用的是,“一毡两油”,隔汽层（即以两层沥青玛蹄脂粘贴一层油毡）、1mm厚聚氨酯防水涂料隔气层、1.5mm厚三涂氯丁沥青防水涂料隔气层、3mm厚SBS改性沥青卷材隔气层。其他还有“刷沥青或沥青玛蹄脂,1,2,遍”隔汽层、“沥青玻璃布卷材”隔气层等。,屋面防水层中仅列出了“一毡两油”隔汽层（7-32）子目。其工作内容包括：清扫底层、刷冷底子油一道、熬制沥青玛蹄脂、粘铺卷材等全部工序。实际工程中若采用其他形式，可按墙地面防水、防潮层子目执行。,刷冷底子油7-135,隔气层工程量计算，按图示尺寸面积（包括上翻面积）以“,m,2,”计算。,不扣除房上烟囱、风帽底座、风道、屋面小气窗和天沟等所占面积。,一般隔汽层水平面积和保温层铺设面积相同。,防水卷材的类型及定额子目设置,（1）石油沥青防水卷材（7-337-35）,（2）高聚物改性沥青防水卷材（SBS、APP、APAO、APO）（冷粘、热熔 热熔法的定额换算）,设计为二层高聚物改性沥青时，补充子目。,例、,图二,中防水卷材为4厚高聚物改性沥青，热熔法施工，计算其综合单价合计。,2、屋面卷材防水,换算时，扣除改性沥青基层粘结剂、改性沥青处理剂用量40kg，石油液化气用量48kg。,选择子目7-40进行基价换算。,换算：7-40=4754.06-55.75*10+（40-30）*5+（48-24）*9=4462.56,综合基价合计=0.63*4462.56=2811.41元,（3）氯化聚乙烯橡胶共混卷材屋面（7-447-47）,（4）聚氯乙烯防水卷材（7-48、7-49）,（5）,SBC（120）复合防水卷材（7-50）,（6）三元乙丙橡胶卷材（7-517-54）,（7）防水柔毡防水卷材（7-55),其他,屋面涂刷着色剂保护层7-57,卷材屋面钉铝合金压条7-58,屋面点粘油毡保护层7-59,（一）屋面卷材防水、涂膜防水及找平层的工程量计算，均按设计图示尺寸以面积计算：,1、平屋面按,水平投影面积计算；斜屋面（不包括平屋顶找坡）按斜面积计算，斜面积的计算方法为按图示尺寸的水平投影面积乘以屋面坡度延尺系数。,2、,不扣除房上烟囱、风帽底座、风道、屋面小气窗及斜沟等所占面积；,屋面卷材防水层工程量计算,3、其弯起面积按图示尺寸另算。,若平屋面女儿墙、天窗等弯起部分图纸无规定时，伸缩缝、女儿墙弯起可按,250mm,，天窗部分可按,500mm,，均应并入相应屋面工程量计算,。,4、卷材屋面各部位的附加层、接缝、收头、找平层的嵌缝、冷底子油，已包括在定额内，不另计算。,5、屋面涂刷着色剂保护层工程量同相应卷材屋面工程量,6、卷材屋面钉铝合金压条工程量，按设计图示长度计算。,7、屋面点粘油毡保护层工程量，设计图示尺寸，已m2计算。,8、涂膜屋面的 油膏嵌缝、玻璃布盖缝、屋面分格缝，按设计图示尺寸另按长度计算。,3、屋面涂膜防水,屋面镇水粉隔离层、屋面塑料油膏嵌缝、屋面建筑油膏嵌缝、屋面防水腻子嵌缝、屋面防水油膏贴玻璃布盖缝。,聚氨酯涂料防水屋面、氯丁橡胶沥青冷,胶料涂料防水屋面、氯丁橡胶改性沥青,冷胶料涂料防水屋面、SBS改性沥青,涂料屋面、塑料油膏防水屋面,聚氨酯涂料防水屋面,涂膜厚1mm、1.5mm，二遍；2mm三遍。,氯丁橡胶沥青冷胶料涂料防水屋面,二布三涂、每增减一布、每增减一涂,氯丁橡胶改性沥青,冷胶料涂料防水屋面,3mm厚氯丁橡胶改性沥青溶剂型、水乳型阳离子，厚度每增减0.1mm,SBS改性沥青涂料屋面,SBS改性沥青溶剂型、水乳型阳离子，厚度每增减0.1mm,塑料油膏防水屋面,一布一油、每增一布一油、屋面板上满涂塑料油膏,屋面涂膜防水工程量计算同卷材防水工程量。,屋面塑料油膏嵌缝、屋面建筑油膏嵌缝、屋面防水腻子嵌缝、屋面防水油膏贴玻璃布盖缝工程量，均按设计图示尺寸的长度，以m计算。,4、屋面刚性防水,防水砂浆防水层屋面（防水粉、无机铝盐）、防水素水泥浆（无机铝盐）、屋面细石防水混凝土。,屋面刚性防水按设计图示尺寸以面积计算，,不扣除房上烟囱、风帽底座、风道等所占面积；,4、屋面排水,一、铁皮排水,二、铸铁制品排水,三、硬聚氯乙烯（,PVC,）制品排水,雨水斗,雨水口,雨水管,铁皮排水,定额：水落管制安、天沟泛水制安、水斗制安，成品水落管、水斗安装,工程量：水落管按设计图示长度以m计算；天沟泛水工程量，按设计图示的展开面积以m2计算；水斗按设计图示数量以个计算。,说明：水落管咬口和搭接；铁件；设计直径不同。,铸铁制品排水,定额：水落管、弯头落水口、钢板焊制落水口、铸铁落水口、铸铁水斗,工程量：水落管按设计图示长度以m计算；其余均按设计图示数量以个计算。,硬聚氯乙烯（,PVC、UPVC,）制品排水,定额:,PVC矩形水落管、UPVC圆形水落管、PVC矩形水斗、UPVC圆形水斗、UPVC弯头、UPVC短管,工程量：水落管按设计图示长度以m计算；其余均按设计图示数量以个计算。,防 潮 层（防水层）,概述,按施工措施分：,平面、立面,按材料分：,卷材、涂膜、防水砂浆,按位置分：,地面、墙面（水平、立面）、屋面,常用项目,：,1,、,防水砂浆,（,一般做法、五层做法、平面、立面,）,2,、,刷冷底子油,3,、,刷石油沥青,4,、,刷石油沥青玛蹄脂,5,、,沥青卷材、聚氨酯防水涂膜、高聚物改性沥青卷材(冷贴、热熔)。,墙地面卷材防水,石油沥青玻璃布卷材,三元乙丙橡胶卷材,SBC120复合防水卷材,氯化聚乙烯橡胶共混卷材,高聚物改性沥青防水卷材,点粘油毡保护层,干铺油毡防潮层,干铺玻璃棉毡防潮层,聚苯乙烯泡沫板保护层,干铺聚氯乙烯塑料薄膜,墙地面涂膜防水,冷底子油,刷石油沥青,刷石油沥青玛蹄脂,氯丁橡胶沥青冷胶料涂料,聚氨酯涂料,刷硅质封闭胶,墙地面防水砂浆防水、防潮,水泥防水砂浆,水泥防水砂浆五层做法,无机铝盐防水砂浆,氯丁胶泥防水素浆,氯丁胶泥防水砂浆,工程量计算,防潮层工程量以面积（,m,2,）计。,建筑物地面防潮、防水层工程量按主墙间净空面积计算，应扣除室内铁道、设备基础、构筑物、地沟所占面积，不扣除间壁墙、,0.3 m,2,以内附墙烟囱、附墙垛、独立柱及孔洞所占面积。门洞、空圈、暖气包槽、壁龛开口部分不增加面积。,注意：,平面防潮层折起部分高度超过,500mm,时，按立面防潮层计算，折起部分高度低于,500mm,时，并入平面防潮层工程量，按平面防潮层计算。,墙面防水、防潮层,和找平层按设计铺贴长度乘以高度以面积计算。,墙基防水、防潮层,和找平层按设计图示外墙中心线、内墙净长线长度乘以宽度以面积计算。,墙面聚苯乙烯泡沫板保护层,按设计铺贴长度乘以高度以面积计算。,定额应用,1、,防潮层子目中包括基层处理剂的，基层处理剂不再单列。,例如：,防潮层设计做法为刷冷底子油一遍，一毡二油。因一毡二油防潮层子目中包括冷底子油一遍，套综合基价时只套一毡二油防潮层子目即可。,2、,注意平面防潮层和立面防潮层的区分。,3、,注意防潮层不同遍数时的子目套用方法。如设计为刷石油沥青二遍，应套刷石油沥青一遍和刷石油沥青第二遍的子目。,屋面找平层,在卷材防水屋面中，为保证防水层的质量，防水层（隔汽层）下面需要有一个平整而坚硬的底层，以便于铺贴防水层。,屋面工程找平层的工程量按铺设面积计算,，等于屋面防水层（隔汽层）的面积。,找平层,地面找平层,介于面层与垫层之间或面层与基层之间，通常用于楼地面与屋面层次中。,墙柱面找平层,用于墙（柱）体结构和面层之间,常用项目：楼地面、屋面找平层,细石混凝土找平层（在硬基层上厚3cm、每增减1cm）。,水泥砂浆找平层（在硬基层上厚2cm、填充料上厚2cm、每增减0.5cm），防水砂浆（硅质密实剂）找平层（在硬基层上厚3cm）、水泥砂浆加聚丙烯（在填充料上、在硬基层上，厚2cm、每增减0.5cm），,沥青砂浆找平层（在填充料上、在硬基层上，厚2cm、每增减0.5cm）,墙柱面找平层,水泥砂浆：墙面、柱面（20mm，每增减1mm）,混合砂浆：墙面（20mm，每增减1mm）,钉挂钢丝网：墙面、柱面,工程量计算,找平层工程量，按面积以“m,2,”计算,。,楼、地面、屋面找平面层面积,，按主墙间净空间面积计算。应扣除凸出地面的构筑物、设备基础及室内铁道、地沟等所占的面积(不需做找平层的部分，如地沟盖板等所占的面积亦应扣除)。不扣除间壁墙、0.3 m,2,以内柱、垛、附墙烟囱及孔洞所占的面积。但门洞、空圈和暖气包槽、壁龛的开口部分亦不增加。,与墙面连接处高度在500mm以内时，按展开面积计算，并入平面工程量，超过500mm时，按墙面找平层计算。,保温层,保温层根据铺设位置不同，可分为屋面保温隔热、天棚、墙柱面、楼地面保温隔热。A.8保温层适用于中温、低温及恒温的工业厂（库）,房隔热工程，以及一般保温工程。,保温层的种类,保温层是为了满足对屋面保温隔热性能的要求，而在屋面铺设的一定厚度的容重轻、导热系数小的材料,。,工程中常用的保温层有三类：一是以炉（矿）渣、膨胀蛭石、珍珠岩等松散材料为集料，以水泥、石灰为胶结材料，按一定的比例及水灰比搅拌配制而成，铺设于屋面；二是以膨胀蛭石、珍珠岩等松散材料干铺于屋面；三是采用块状的保温材料，如加气混凝土块、水泥蛭石块等砌（粘）铺于屋面。,屋面保温隔热层,1、定额项目划分,（1）,水泥加气混凝土碎渣,石灰炉渣,水泥炉渣,石灰水泥炉渣,水泥珍珠岩,水泥蛭石,（3）,聚苯乙烯泡沫塑料板,CCP保温隔热复合板,（2）,泡沫混凝土块,加气混凝土块,沥青珍珠岩块,水泥蛭石块,沥青玻璃棉毡,沥青矿渣棉毡,（4）,沥青软木,干铺珍珠岩,干铺蛭石,2、屋面保温隔热层工程量的计算,聚苯乙烯泡沫塑料板、CCP保温隔热复合板保温隔热屋面工程量，按设计图示尺寸的面积，以m2计算。,其他屋面保温隔热层工程量按图示尺寸的面积乘以平均厚度以体积计算。,平均厚度的计算：,（一）保温层厚度各处相等时,平均厚度,=,设计厚度（铺设厚度）,双坡屋面：平均厚度=屋面坡度L/22,单坡屋面：平均厚度=屋面坡度L2,（二）保温层兼起找坡作用，最薄处厚度为零时,（三）保温层兼找坡，最薄处厚度为,h,时,双坡屋面：平均厚度=屋面坡度L/22+h,单坡屋面：平均厚度=屋面坡度L2+h,保温隔热天棚,三类：,（1）散铺、袋铺于天棚吊顶上面：,铺设袋装玻璃棉、铺设聚苯乙烯板,（2）天棚刷热沥青防潮，钉木龙骨，铺钉保温层：,铺钉聚苯乙烯板、铺钉软木板（,注意包含工作内容,）,（3）胶粘隔热板材于混凝土天棚上：,胶粘树脂珍珠岩板,注意保温板厚度的不同,保温隔热墙,（1）墙面贴软木板,（2）墙面贴聚苯乙烯泡沫板,（3）贴加气混凝土快,（4）沥青珍珠岩板,（5）水泥珍珠板,（6）袋装玻璃棉,（7）保温隔音墙面,（8）聚苯板外墙面保温,（9）胶粉聚苯颗粒外墙面保温,保温隔热柱,石油沥青粘贴：,（1）包软木板,（2）包聚苯乙烯泡沫板,保温隔热楼地面,基层满涂石油沥青：,（1）软木板,（2）聚苯乙烯泡沫板,（3）加气混凝土块,保温隔热天棚、墙柱、楼地面工程量计算,保温隔热天棚、墙柱、楼地面工程量按设计图示尺寸以面积计算：,1、保温隔热天棚、楼地面工程量计算不扣除柱、垛所占面积。,2、保温隔热墙，外墙按隔热层中心线、内墙按隔热层净长线乘以图示尺寸的高度以面积计算，扣除门窗洞口所占面积，门窗洞口侧壁需做保温时，并入保温墙体工程量内。,3、保温柱工程量计算外墙按保温层中心线展开长度乘以保温层图示尺寸高度以面积计算。,注意柱帽保温层的计算,4、楼地面隔热层按围护结构墙体间净面积,乘以设计厚度以体积计算,，不扣除柱、垛所占体积。,架空隔热层的工程量计算：,砖墩或砖带：包含在架空隔热层安装中。,架空隔热层的工程量按设计图示体积计算架空隔热板工程量。,架空隔热板安装4-85,例题：,某工程架空隔热层工程量为300m,2,隔热板规格为490*490*30，砖墩规格120*120，间距500*500。试计算架空隔热层的综合单价合计。（现场预制）,块料保护层,防水层上衬铺块料面层，如预制混凝土板（块）块料面层、大阶砖、广场砖块料面层等，预算中按楼地面分部相应子目执行，,其工程量同楼地面工程量计算方法。,变形缝,定额根据变形缝用料及做法不同、部位不同分别列出子目。,嵌缝内容有：,油浸麻丝(平面、立面)、聚苯乙烯板、油浸木丝板、沥青砂浆、沥青玛蹄脂、建筑油膏嵌缝、聚氨酯密封膏嵌缝等。,盖缝内容有：,木板盖面(平面、立面)、钢板盖面、铝合金板盖面、铁皮盖面(平面、立面)等综合基价子目。,伸缩缝工程量，均按设计图示尺寸以长度计算。,设计为多种材料组合做法时，应分别计算各自的工程量。,外墙伸缩缝如内外双面填缝者，工程量按双面计算。,工程量的计算,挑檐屋面示意图,说明：挑檐屋面，无组织排水，四周建筑油膏密封,500 15240 500,500 9240 500,2%,2%,2%,2%,女儿墙屋面示意图,15240,8240,做法二,14.76*7.76*0.1=,14.76*7.76*0.0588=,14.76*7.76+(7.76+14.76)*2*0.25=,找平层同上,工程量计算,屋面面积：15*8=120m,2,女儿墙,挑檐,女儿墙挑檐屋面示意图,挑檐上翻,600,18240,600,600,600,9240,做法三,i,i,四坡屋面,屋面做法一(屋5),30厚250*250，C20预制混凝土板，缝宽3-5，1：1水泥砂浆填缝,铺25厚中砂,3厚SBS或APP改性沥青防水卷材(热熔法）7-36H,刷基层处理剂一遍,20厚1：2.5水泥砂浆找平层 7-205H,20厚（最薄处）1：8水泥加气混凝土碎渣找2%坡,8-171,干铺150厚加气混凝土砌块 8-178,钢筋混凝土屋面板，表面清扫干净,屋面做法二（屋12）,35厚490*490预制混凝土板，1：2水泥砂浆填缝4-85,砌砖墩,2厚聚氨酯防水涂料 7-64,刷基层处理剂一遍,20厚1：2.5水泥砂浆找平层 7-205H,20厚（最薄处）1：8水泥加气混凝土碎渣找2%坡8-171,100厚水泥膨胀珍珠岩块 8-179,钢筋混凝土屋面板，表面清扫干净,返回,屋面做法三（屋8）,35厚490*490，C20预制钢筋混凝土板（,4钢筋双向中距150）,，1：2水泥砂浆填缝4-85,M2.5砂浆砌120*120三皮砖,3厚高聚物改性沥青防水卷材7-36,3厚氯丁沥青防水涂料（二布八涂）7-65 7-67H,刷基层处理剂一遍,20厚1：2.5水泥砂浆找平层7-205H,20厚（最薄处）1：8水泥加气混凝土碎渣找2%坡8-171,干铺150厚加气混凝土砌块8-148,1.5厚三涂氯丁沥青，沿墙高出保温层150mm7-149H,20厚1：2.5水泥砂浆找平层7-206H,钢筋混凝土屋面板，表面清扫干净,返回,3%,3%,600,36480,600,600,12480,600,屋顶平面图,工程量计算,1、保温层：,加气混凝土块：,9-2 36*12*0.15=64.8m,3,加气混凝土碎渣：,9-3 0.02+（3%*12）/4*36*12,=0.11*432=47.52m,3,找平层：,8-94 432,8-95 37.68*13.68-432=515.46-432=83.46m,2,防水层：,9-47 432m,2,9-47（H）83.46m,2,架空隔热层：,9-17 432m,2,5-103 4.32*2.92=12.61m3,油膏嵌缝,9-79 （37.68+13.68）*2=102.72m,
