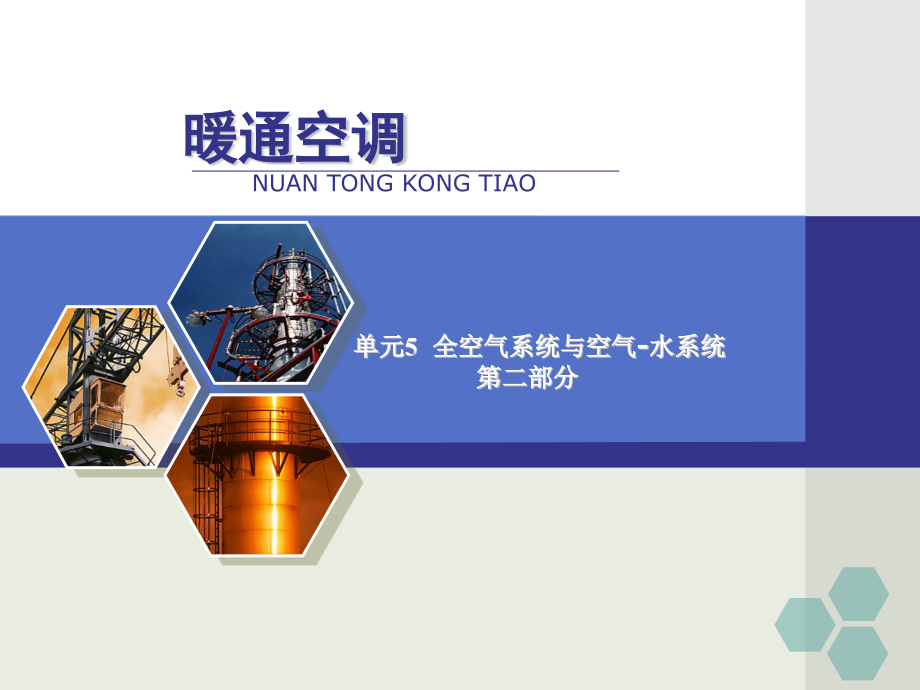

暖通空调专业精讲-全空气系统与空气-水系统二.pptx

,2019/1/8,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,#,暖通空调,单元,5,全空气系统与空气,-,水,系统,第二部分,NUAN TONG KONG TIAO,利用空气和水直接接触对空气进行处理，主要用于对空气冷却、去湿,和加湿处理。,1,、优点：,只要改变水温即可改变对空气的处理过程，可实现的处理过程多；对空,气有净化作用。,缺点：,体积大，约为表冷器,3,倍；水系统复杂，而且是开式的，对金属腐蚀；,水和空气直接接触，易受污染，要定期换水，耗水多。主要用于工业。,2,、分类,按被处理空气在喷水室内的流速大小,低速（,2 m/s,3m/s,）,高速（,3.5 m/s,6.5m/s,）,按制造喷水室外壳所用的材料,金属外壳,非金属外壳（如玻璃钢、砖砌或钢筋混凝土）,6.10.3,喷水室,按喷水室内空气流动方向,卧式：空气流动为水平方向，水以顺喷或逆喷方向喷出,立式：空气流动由下向上或由上向下，水由上向下喷出,喷水室构造示意图,卧式喷水室 立式喷水室,1-,前挡水板，,2-,喷嘴和排管，,3-,防水灯，,4-,外壳，,5-,后挡水板，,6-,浮球阀，,7-,底池，,8-,补水管，,9-,滤水器，,10-,循环水管，,11-,冷水管，,12-,三通调节阀，,13-,水泵，,14-,供水管，,15-,溢水管，,16-,泄水管，,17-,溢水器，,18-,检查门,3,、喷水室的构造,普通单级低速喷水室,喷水室是由外壳、底池、喷嘴与排管、前后挡水板和其它管,道及其配件组成。,（,1,）挡水板,前挡水板（均风板）：挡住飞溅出来的水滴，均匀气流,后挡水板：分离空气中携带的水滴,材质：,镀锌钢板、玻璃钢、塑料（使用较多）,形状：,挡水板的过水量大小,与挡水板的材料、形式、折角、,折数、间距、喷水室截面的空,气流速以及喷嘴压力等有关。,（,2,）喷嘴,喷嘴是喷水室的核心部件，作用是使喷出的水雾化，增加空,气和水的接触面积。,材质：,铸钢、铸铝、不锈钢、塑料（,ABS,）及尼龙等。,类型：,我国于,20,世纪,50,年代广泛采用,Y-1,（仿原苏联）和,3/8,英寸喷,嘴。,20,世纪,60,70,年代采用青岛大喷嘴和,BTL-1,型（仿原西德）,喷嘴。,20,世纪,80,年代后采用,LUWA,（仿瑞士）、,NTL,型和,FL,型喷,嘴。,20,世纪,90,年代又开发了,PX-1,型、,PY-1,型和,FD,型三种大孔径,离心式喷嘴。其中,PX-1,型喷嘴是由西安工程大学（原西北纺,织工学院）等单位开发研制的大雾化角强旋流离心式喷嘴。,流体动力式喷水室是撞击流理论与技术在空调工程中的应用。撞击流喷,嘴的特点是防止堵塞；覆盖面更宽且分散度均匀，在喷嘴密度较小的条,件下，达到较高的热湿交换效率；水流在直短管喷嘴中阻力小，与离心,式喷嘴相比，所需的雾化水压低，喷水量较少，降低风机和水泵的能,耗，调节灵活，通过调节喷嘴间的距离，便可改变水膜的厚度，从而满,足粗喷和细喷的不同处理过程要求。靶式喷嘴比对喷式喷嘴便于加工和,安装，精度要求低，可避免对喷式喷嘴由于加工和安装精度不够，使两,短管不在同一轴线上，从而影响雾化效果的不足。,对喷式撞击流喷嘴,靶式撞击流喷嘴,撞击流喷嘴结构,对喷式 靶式,1-,供水立管，,2-,喷嘴，,3-,靶板，,4-,紧箍螺母,（,3,）喷水排管,喷嘴可布置成一排、二排、三排，喷水方向可顺喷、逆喷。,作为加湿用喷水室可设成一排，顺喷或逆喷；采用二排，对,喷；采用三排，第一排顺喷，二、三排逆喷。,喷水排管距前后挡水板的距离一般,200300mm,，喷嘴排管之,间距离，喷嘴孔径,5.5,mm,，采用,600mm,；大风量的采用,10001200mm,。,水管最低点设成泄水阀或泄水丝堵，以便冬季不用时泄,水。,（,4,）喷水室外壳,一般为矩形断面，断面积由被处理风量和推荐风速确定。,材质：,双层钢板，内夹离心玻璃棉、聚苯乙烯或聚氨酯,保温材料，并有角钢或弯曲钢板加固；,有防腐要求时，宜采用玻璃钢外壳，内加保温层；,80100mm,钢筋混凝土现场浇制。,喷水室外壳上有,400mm*600mm,密封检查门。检查门上,开设玻璃观察孔，以方便运行管理人员观察喷水情况，,小室内设防水照明灯。,（,5,）附属装置,底池（水槽）：,容积能容纳,23min,的总喷水量来确定，池深,400600mm,。,回水管（循环水管）：,将喷淋水落入底池的水抽回去再循环。,夏季：用一部分回水和给水混合，通过三通调节阀调节喷水,温度,冬季：全部采用循环水。,为防止回水中杂物堵塞喷嘴，在回水管吸入口处装过滤器。,溢水管：,在溢水管的上部装带水风罩的蘑菇型溢水器,作用：使底池的水面保持一定高度，使空气流过喷水室时保,持一定喷水面积。当水位升至溢水器时，多于的水就溢出。,如用深井水喷淋，溢水管与排水管接通；如用冷水喷淋时，,则流回制冷装置。,补水管：,冬季采用喷淋循环水加湿空气，由于水,分蒸发和挡水板带水影响，底池内水量逐渐减少。,为维持最低水位，防止水泵断水，一般采用浮球,阀自动补水装置。也有设快速充水管，为更换水,箱内的水和清洗水箱用。水槽内的水要定期更,换，保持水质要求。更换水时，也可用补水管承,担，但必须加大补水管径。,泄水管：,清扫底池排污用，泄水口设在最低点，,底池地面要有一定坡度，坡向泄水口。,双级低速喷水室,单级喷水室常用于人工冷源空调系统中。当喷水室采用地下水、深井回,灌水、山涧水等天然冷源时，为节约用水，增强冷却效果，进行两次热,交换，再将水排入下水道。,按空气流动方向分为一级和二级，两级之间可不设挡板，但底池要分开。,温度低的地下水先由水泵送至二级喷水室喷淋空气，再由另一台水泵，,把第二级已升温的水送至第一级作为供水。每一级附属设备一单级的相,同。相当于逆流流动，换热效率高，被处理空气温降、比焓降都大，节,约天然冷源用水量，且空气终状态一般能达到饱和。,单级高速喷水室,Luwa,高速喷水室,Carrier,高速喷水室,1-,导流隔栅，,2-,喷嘴及排管，,3-,双波纹挡水板,填料式喷水室,将水穿过堆满玻璃、金属或玻璃纤维网组成的蜂窝结构填料层来获得水和空气,充分接触。在填料层后面设叶片型或玻璃纤维板型挡水板。还有风机、电动机,、泵及附属喷嘴等。对空气起到很好的净化作用。可设保温，也可不设。,玻璃丝盒填料式喷水室,填料式喷水室,综合了填料层和喷淋排管优点而形成的复合式的。采用了金属铝箔填料,做成蜂窝状结构，增大了比表面积，增加了接触面积；采用靶式对喷喷,嘴，具有防堵、高效特点。热湿交换效率可达,95%,以上。除了对空气热,湿处理外，还可净化。,复合型填料式喷水室,1-,填料层，,2-,喷淋排管，,3-,挡水板,6.10.4,空气加湿段,许多场合对空空需要进行加湿。北方干燥地区高级民用住,宅（高级宾馆饭店、医院、高级公寓、办公楼等）的空调,系统，在冬季进行加湿措施。特别是新风,+,风机盘管系统，,需要对新风加湿处理。，否则室内相对湿度太低，容易产,生静电，导致家具表面油漆出现裂缝，同时室内空气太干,燥，人容易产生上呼吸道感染。,空气加湿可在空气处理机组内，对送入房间空气进行集中,加湿，也可在空调机房内对空气进行局部加湿。,1,、等温加湿型空气加湿器,2,、等焓加湿型空气加湿器,1,、等温加湿型空气加湿器,（,1,）干蒸汽加湿器,工作原理：,安装要求,喷蒸汽加湿优先考虑可在空气处理室内进行，也可在风机压出段的送风管内进行。,一般水平安装在二次加热器和送风机之间，必要时垂直安装。而自动调节阀、分离室、干燥室置于空调处理机组之外。这种先加热、后加湿的布置方式，可确保喷蒸汽加湿的效果。因为待加湿的空气经过加湿后温度升高，能容纳水汽量大，遇到冷表面不容易凝结析出。,喷管组件必须布置在风管内时，应设消声器之前，并处于风道截面中间，有助于降低噪声。,喷管出口与前面障碍物之间应保持,10001500mm,的距离。,接至加湿器的蒸汽管一般用镀锌光管，必须从蒸汽干管的顶部引出支管，支管尽可能短，确保蒸汽干度。,供汽管、凝结水管、喷管组件均应进行保温。,优点：,加湿性能好、噪声较小,缺点：,结构和制作工艺复杂、有色金属耗量大、造价较高。,（,2,）电热式加湿器,把,U,形、蛇形、螺旋形电热元件放在水槽或水箱内，通电后将水加热至沸腾产生蒸汽。,主要布置在空调机组内，为减少能耗，应做保温处理。,开式：,产生蒸汽与大气压力相同，水槽内开始有一定体积存水，从开式通电到产生蒸汽需要较长时间，热惰性大，存在时间滞后问题。,闭式：,水箱不与大气相通，所产生蒸汽压力高于大气压力，需要加湿时只要打开蒸汽管道上的调节阀即可。较少了热惰性和时间滞后问题。,（,3,）电极式加湿器,利用三根铜棒或不锈钢棒插入盛水容器中作为电极，将电极与三相电源接通后，就有电流在水中通过。水是电阻，被加热成蒸汽。容器内水位越高，导电面积越大，通过电流越强，产生蒸汽量越多。没蒸汽源时，宜选用电极式。,1-,外壳，,2-,保温层，,3-,电极，,4-,进水管，,5-,溢水管，,6-,溢水口，,7-,橡胶管，,8-,接线柱，,9-,蒸汽出口,2,、等焓加湿型空气加湿器,（,1,）超声波加湿器,将高频电能转化成超声波机械能，在水中产生超声波，造成剧烈的水滴撕裂作,用，使水箱表面的水直接雾化成直径,12,m,的细微水滴。这些水滴随气流扩散,到空气中，吸收空气的显热蒸发成水蒸汽，从而对空气加湿。,加湿器对对供水水质要求高，必须用洁净的软化水或去离子水。当采用普通自,来水时，必须出去水中的阳离子等杂质，进行软化和净化处理。否则，雾化后,的细微水滴的水分蒸发后，会形成白色粉末附着于周围环境表面，产生“白粉”,现象。,安装,在需要加湿的室内，也可安装在空调器、组合式空调处理机组内，还可直,接安装在送风风管内。,（,2,）离心式加湿器,依靠离心作用将水雾化细微水滴，在空气中蒸发加湿。封闭电机电动圆盘和水泵高速旋转，水泵管抽吸贮水器内的水并送至圆盘上形成水膜，在离心力作用下，水膜被甩向破碎梳形成细微水滴。待加湿空气从下部进入，吸收了雾化的小水滴，水滴吸热蒸发而被加湿。,1-,圆筒形外壳，,2-,旋转圆盘，,3-,固定式破碎梳，,4-,封闭电动机，,5-,水泵管，,6-,贮水器，,7-,浮球阀,（,3,）汽水混合式加湿器,加湿过程分为,引射,和,雾化,两部分,具有一定压力的压缩空气通过特别喷嘴，对气流进行三级合理配置和导流，在喷嘴口形成一个负压区，由于负压作用，集水器中的水连续不断地被引射到喷嘴腔内，被引射的水通过自动控水装置集存于集水器内，为高压空气引射喷雾提供了无压水源。引射压缩空气和引射水在喷嘴腔内按照设定流量和流向有序进行。两股流体在喷出过程中，发生动量交换，与水进行剧烈摩擦和碰撞，利用空化效应将水雾化成小水滴。当高速喷出时，又与外界大气进行摩擦接触，从而将水滴进一步撕碎，水滴直径可达,510,m,，从而达到很好的雾化效果。,（,4,）,高压喷雾式加湿器,将经过高压泵加压的高压水从喷嘴小孔向空气中喷出，形成,粒径细小的水雾，并与周围空气进行热湿交换而蒸发加湿。,组成：,主机,（放在机箱内）：加压泵、电机、电磁阀、压力表、开,关或压力开关、给水滤网,集管：,不锈钢管材,喷嘴：,耐久性持久的陶瓷材料，个数由喷雾加湿量决定。,（,5,）,湿膜加湿器,利用水蒸发吸热原理，将水淋洒在用吸水材料制成的填料上，被处理空气流经填料时，水吸收空气的显热而蒸发成水汽进入空气，使空气加湿同时，降温。,1-,填料，,2-,进水管，,3-,排水管，,4-,排放阀，,5-,水泵，,6-,水箱，,7-,布水器,3,、,各种空气加湿器的性能特点,6.10.5,空气加热段,有热水盘管（热水,-,空气加热器）、蒸汽盘管（蒸,汽,-,空气加热器）和电加热器三种。,翅片式 光管式,空气加热器的安装,1,）空气加热器可以垂直安装，也可水平安装，热媒为蒸汽时水平安装时，应具有不小于,0.01,的倾斜度，以便排除凝结水。,2,）空气加热器可以单台或多台组合使用，以满足热量的要求。,3,）空气加热器应设旁通风阀，以便对空气量和空气被加热温度进行有效控制。,4,）热媒为热水时，空气加热器与热媒管路的连接有并联与串联之分。空气串，水也串；空气并，水也并；热媒为蒸汽时，蒸汽管路与加热器只能并联。,5,）热媒与被处理空气采取,同向,流动。,6,）热媒管路上应设有阀门、压力表、温度计，以便维修和使用。在最高点设排气阀，最低点设泄水和排污阀。,电加热器,电流通过电阻丝或电热管，对空气进行加热的设备。,优点：,加热均匀，加热量稳定，设备结构紧凑，加热量易于控制。,缺点：,有效能耗大，费用高。一般用于小型空调系统或对恒温精度要求高的大型空调系统的送风支管上，作为局部加热器，起微调作用。,螺线式和管式两种,1-,隔热层，,2-,瓷绝缘子，,3-,紧固装置，,4-,绝缘材料，,5-,电阻丝，,6-,金属套管,6.10.6,空气除湿段,除湿方法：,1,、冷却除湿（空气冷却器除湿和喷水室除湿），前面已介绍,2,、吸收式除湿,3,、吸附式除湿,4,、空气压缩式除湿,空气压缩后，水蒸汽分压力提高，超过饱和点，水蒸汽凝,结而出，主要用于工厂仪表用空气除湿。,5,、通风除湿,利用含湿量低于室内空气来消除余湿，是一种最经济的除,湿方法。它的使用范围受室外气象条件和室内热湿负荷情,况的制约。,（,1,）普通冷冻除湿机,冷冻除湿机工作原理,待除湿的潮湿空气，先经空气过滤器除去尘埃，直接与蒸发器相接,触，空气中的部分水蒸气被凝结出，经凝水盘收集后流入冷凝水箱。,空气被减湿的同时，相对湿度提高。这种干燥低温相对湿度较高的空,气，继续通过风冷式冷凝器，加热，温度升高，相对湿度降低。送入,房间，室内水分被除去。,冷冻除湿机内空气的状态变化,1-,压缩机，,2-,离心式通风机，,3-,风冷式冷凝器，,4-,蒸发器，,5-,空气过滤器，,6-,冷凝水盘，,7-,毛细管，,8-,冷凝水箱,1,、冷冻除湿机,KQF,6,型空气除湿机,升温除湿过程,适合于既除湿，又要降温的场合。,1-,全封闭式压缩机，,2-,蒸发器，,3-,毛细管，,4-,风冷式冷凝器，,5-,离心式通风机,（,2,）调温冷冻除湿机,调温除湿机流程,调温除湿机内空气的状态变化,1-,离心式通风机，,2-,风冷式冷凝器，,3-,集水盘，,4-,蒸发器，,5-,热力式膨胀阀，,6,、,7-,直通截止阀，,8-,压力表，,9-,压缩机，,10-,电磁阀，,11-,干燥过滤器，,12-,贮液器，,13-,直通截止阀，,14-,水冷式冷凝器,CT,20,型调温除湿机,结构示意图 实物照片,1-,压缩机，,2-,水冷式冷凝器，,3-,贮液器，,4-,风冷式冷凝器，,5-,干燥过滤器，,6-,电磁阀，,7-,热力式膨胀阀，,8-,蒸发器,2,、吸收式除湿,水中溶有盐类（如氯化锂等），其溶液表面水蒸汽,分压力降低。当空气与盐溶液直接接触后，由于空,气的水蒸汽分压力高于盐溶液中水蒸汽分压力，致,使空气中水蒸汽迁移到溶液中去。,在空调范围内应用的盐溶液：三甘醇（,C,6,H,14,O,4,),溶,液（,TEG,溶液）、氯化锂（,LiCl,）溶液,氯化锂转轮除湿机,新风与回风混合经表冷器冷却，然后经氯化锂转轮除湿机除,湿，空气含湿量减小，温度升高，最后经表冷器冷却所要求,的送风温度。,除湿机再生用空气由加热器（电加热或蒸汽加热）加热成热,空气，通过转轮的再生区将氯化锂吸收的水分驱赶出去。,热管式除湿机,热管除湿机有升温型、调温型和降温型三种功能。,调温型热管除湿机和降温型热管除湿机又有水冷和,风冷两种冷却方式，可满足用户各种场合的需要。,调温型热管除湿机具有升温、调温、降温三种除湿,功能,溶液除湿空调装置,实物照片,四级串联的空气处理单元在,h-d,图上的处理过程,典型除湿方法的比较,3,、吸附式除湿,在气固两相界面上，如果固体表面对气体分子的吸引力大,于气体分子之间的吸引力，气体分子就会附着在固体表面,上，这种现象成为,吸附,。使气体吸附的物体称为,吸附剂,。,被吸附的气体成为,吸质,。,1,、常用的吸附剂：,活性炭、硅胶、合成沸石（分子筛）,用于吸附空气中水蒸汽的,有活性炭、活性铝、分子筛；,用于工业仪表用压缩空气去湿的,用分子筛。,2,、吸湿方法：,静态吸湿：将吸湿机直接放在需要干燥的容器或空间中，,靠吸湿剂表面与空气接触吸湿，常用仪表电子设备的包装,或小空间吸湿,动态吸湿：由双塔组成，当一个塔用作除湿时，另一个塔,用作再生，两塔交换使用。,典型除湿方法的比较,6.10.7,风机段,根据系统要求的总风量和总阻力来选择风机的型,号、转速、功率及配用电机。,用于送风有几个方向选择。如图,6-34,风机段用于回风时称作,回风机段,。回风机段箱体上,开有回风管的接口，而出风侧一般连有,分流段,。回,风通过分流段使部分风排到室外，部分参加再循,环，新风也从分流段引入。新、回、排风比例通过,风门进行控制。,6.10.8,其他功能段,1,、混合段：,上部和侧部开有风口，以接新风和回,风，通过入口处的风门调节新回风比例。,2,、中间段（空段）：,设有检修门，用于对机组内,保养、维修，有些可以抽出（表冷器、加热盘管、,过滤器等），也可以不设中间段,3,、二次回风段：,开有回风入口的接管,4,、消声段：,用于消除风机噪声，设置后机组加,长，布置困难。工程中在风管上装消声器。,6.11,半集中式空调系统,1,、风机盘管系统的新风供给方式,室外渗入新风,新风从外墙洞口引入,独立的新风系统,独立的新风系统送入风机盘管机组,“加新风系统”是指新风需经过处理，达到一定的参数要求，有组织地直接送入室内。如果新风风管与风机盘管吸入口相接或只送到风机盘管的回风吊顶处，将减少室内的通风量，当风机盘管风机停止运行时，新风有可能从带有过滤器的回风口吹出，不利于室内卫生；新风和风机盘管的送风混合后再送入室内的情况，送风和新风的压力难以平衡，有可能影响新风量的送入；因此，,推荐新风直接送入室内,。,6.11.1,风机盘管,+,新风空调系统,室外渗入新风,初投资、建筑空间和运行费用省，,新风量无法控制，新风洁净度无法保证,，室内卫生要求难以保证。该方式适用于要求不高，,旧建筑加装空调,，或因地位限制无法布置机房和风道的建筑物等。,新风从外墙洞引入,初投资省，节约建筑空间；噪声、雨水、污物容易进入室内，机组易腐蚀；,室内空气量平衡易受破坏,，温湿度不易保证，有风压的影响，高层建筑有烟囱效应的影响，室内新风不理想。该方式只适用于低层部分，或相邻楼房、墙壁构成的避风建筑或改造的旧建筑。,独立的新风系统,由内部区空调系统兼供周边区新风：该系统省去了单独的周边新风系统，通风效果好，可适当去湿，初投资、运行费用、占用空间等均比单独设立新风系统节省。,独立的新风系统送入风机盘管机组,初投资较大，通风效果好，风机盘管的冷量可充分发挥。该系统可用于旅馆客房、公寓、医院病房等，同时可与变风量系统配合使用在大型建筑物外区等。,四种新风供给系统的综合评价,序,号,系统类型,最低初,投资,最低,运行,费用,最小,建筑,空间,最好,通风,效果,最好,建筑,形式,1,室外渗入新风,+,排风,1,1,1,4,1,2,新风从外,墙洞引入,2,2,1,3,3,3,独立新风系统送入风机盘管机组,3,3,2,2,1,4,独立新风系统,4,4,3,1,2,优点：,1,）与直流系统相比，节省能源。新风量只保证卫生标准要求，不承担负荷，所以新风量少，处理新风所需冷、热量也少。,2,）与集中式空调系统相比，可进行局部区域的温度控制。各个房间可以在不同温度下使用，更灵活；如果房间不使用，房间温度标准可降低甚至可以停止风机盘管运行，有利于全年运行节能。,3,）可部分节省整个大楼空调系统的电气安装容量。风机盘管属于泉水系统，水比热远大于空气，输送同样冷、热量至同一地点，水管输送能耗小于风管输送能耗。风机盘管,+,新风输送能耗小于全空气系统。,4,）由于风机盘管体积较小，结构紧凑，因此布置较为灵活。水管干管管径足够，对于建筑扩建或改建都易于实现。,2,、风机盘管,+,新风空调系统的特点,缺点：,5,）由于各空调房间都设有风机盘管，因此其台数较多，导致检修和日常维护工作量增加。（风机维修、过滤器清洁、控制阀门维修等）,6,）水管进入室内，要求施工严格。特别是冷水管保温要求高，否则将导致水管漏水或产生凝结水滴至吊顶。,7,）系统通常需要每个房间至少一个送风口和回风口，与室内装修有时可能会存在一定的矛盾，需要与装修协调。,8,）室内空调噪声主要取决于风机盘管本身的质量。如果风机盘管噪声大，很难消除对室内影响。,9,）每个风机盘管必须接凝结水管。排水坡度要求也会影响到吊顶的布置及高度，导致排水不通畅。,10,）与全空气系统相比，除非新风系统采用双参数（或变风量）系统，否则过渡季节很少能利用室外冷风直接降温，有可能延长冷水机组的运行时间，全年按最小风量运行，室内空气品质差。,新风处理到室内状态的等焓线,新风机组不负担室内冷负荷,夏季空气处理过程,3,、风机盘管,+,新风空调系统的空气处理过程,1,、根据设计要求，确定室外状态点,W,和室内状态点,N,；,2,、确定机器露点和考虑温升后的状态点,K,。过室内,状态点,N,引等焓线，取温升,1.5,线段与,=90%,相交,露点,L,；,3,、确定室内送风状态点,O,。过,N,作热湿比线，与,=90%,相交,O,，可以计算出送风量,G,S=,Q/,（,h,N,-h,O,),4,、确定风机盘管处理后的状态。连接,KO,并延长至,M,，即风机盘管处理后的状态；风机盘管处理风量,=,送风量,-,新风量，利用两种不同状态空气混合比，确,定,M,状态点，连接,NM,即风机盘管处理过程；,5,、确定新风机组负担冷量和盘管负担冷量,新风机组负担冷量：,Q,W,=G,W,（,h,W,-h,N,),盘管负担冷量：,Q,F,=G,F,（,h,W,-h,M,),新风处理到室内状态的等焓线,冬季空气处理过程,1,、根据设计要求，确定室外状态点,W,和室内状,态点,N,；,2,、,确定室内送风状态点,O,。冬季工况房间所需,新风量和风机盘管处理风量与夏季相同，,G,S=,Q/,（,h,N,-h,O,),，,G,S=,M/,（,d,N,-d,O,),，确定送,风状态点。,3,、确定风机盘管处理后的状态,M,。,t,M,=t,N,+(1520),4,、确定新风加热后的状态,W,。根据两种状态,空气混合确定,E,点，,t,W,=t,E,确定,W,点，与,W,点,在同一条等焓湿量线上。,5,、新风机组加热量：,Q,W,=G,W,c,p,（,t,W,-t,W,),6,、盘管机组加热量：,Q,F,=G,F,c,p,（,t,M,-t,N,),7,、新风机组加湿量：,M,W,=G,W,（,d,E,-d,W,),新风处理到室内状态的等含湿量线,风机盘管仅负担室内一部分冷负荷，新风机组不仅负担新风负荷，还负担部分室内冷负荷,1,、根据设计要求，确定室外状态点,W,和室内状态点,N,；,2,、确定新风处理后的状态点,L,。过室内状态点,N,引等含湿量线，与,=90%,相交,L,点，连接,WL,。,3,、确定,考虑温升后的状态点,K,。沿等含湿量线向上取温升,1.5,线段,确定,K,点；,4,、,确定室内送风状态点,O,。过,N,作热湿比线，与,=90%,相交,O,，可以计算出送风量,G,S=,Q/,（,h,N,-h,O,),5,、确定风机盘管处理后的状态。连接,KO,并延长至,M,，即风机盘管处理后的状态；风机盘管处理风量,=,送风量,-,新风量，利用两种不同状态空气混合比，确定,M,状态点，连接,NM,即风机盘管处理过程；,6,、确定新风机组负担冷量和盘管负担冷量,新风机组负担冷量：,Q,W,=G,W,（,h,W,-h,L,),盘管负担冷量：,Q,F,=,Q,-Q,W,新风处理到低于室内空气的含湿量线,新风不仅负担新风冷负荷，还负担部分室内显热负荷和全部潜热负荷，风机盘管仅负担室内一部分显热冷负荷，实现等湿冷却。,1,、根据设计要求，确定室外状态点,W,和室内,状态点,N,；,2,、,确定室内送风状态点,O,。过,N,作热湿比线，,与,=90%,相交,O,，可以计算出送风量,G,S=,Q/,（,h,N,-h,O,),3,、连接,NO,，并延长至,P,，使,NO/OP=G,W,/G,F,4,、确定,考虑温升后的状态点,K,。沿,d,P,等含湿,量线向上与,=90%,相交,L,点，向上,取温升,1.5,线段，,确定,K,点；,5,、确定风机盘管处理后的状态,M,。连接,KO,并,延长与,d,N,等含湿量线,交,M,，即风机盘管处理后,的状态；风机盘管处理风量,=,送风量,-,新风量，,利用两种不同状态空气混合比，确定,M,状态,点，连接,NM,即风机盘管处理过程；,4,、风机盘管,+,新风空调系统的新风、排风系统设计,(1),新风系统设计,以旅馆类建筑为例，新风系统按系统的大小来分，有小系统和大系统之分。小系统一般管辖,30,50,间客房；大系统要管辖,150,250,间客房。,(2),排风系统设计,排风系统按其规模可分为小系统和大系统。小系统的竖风管一直延伸到屋面与屋顶风机相接，一般可带动,40,60,间卫生间的排风；大系统一般利用中间某层或顶层吊顶空间布置水平排风干管，将竖风管的排风汇集起来，通过竖井与顶层排风机房的排风风机相接排出室外。,5,、设计风机盘管,+,新风空调系统时应注意的问题,如果吊顶的空间不能满足凝结水管坡度（,i0.01,）的要求，将会造成无坡甚至反坡。,在风机盘管与冷热水管接管上的手动与电动水阀下边应做集水盘。,风机盘管选配不当，会导致房间噪声太大。,6,、风机盘管机组（,Fan Coil Unit-FCU,）,1,、,构造,按空气流程形式分类,吸入式：吸入式的特点为风机位于盘管的下风侧，空气先经盘管处理后，由风机送入空调房间。,压出式：即风机处于盘管的上风侧，风机把室内空气抽入，压送至盘管进行冷、热交换，然后送入空调房间。,按其安装形式分类,立式明装,卧式明装,立式暗装,卧式暗装,吸顶式,立柱式,2,、,分类,立式明装,1-,盘管，,2-,凝水盘，,3-,风机，,4-,空气过滤器，,5-,出风隔栅，,6-,电动机,表面经过处理，美观大方，安装方便，可直接拆,下面板进行维修。通常设置在楼板上，靠外窗台,下。,卧式明装,1-,盘管，,2-,凝水盘，,3-,风机，,4-,空气过滤器，,5-,出风隔栅,结构美观大方，一般安装于靠近管道竖井隔墙的,楼板或吊顶下。,立式暗装上出风机组,机组被装饰材料掩饰，美观要求低，维修工作量,大。装修设计时应注意使气流通畅，减小阻力。,卧式暗装机组,1-,盘管，,2-,凝水盘，,3-,风机，,4-,凝结水排出管，,5-,电动机,安装在吊顶内，通过送风管及风口把处理后的空气送入室,内，但检修困难，当机组风管接管不合理时，会产生风量,不足，冷、热量下降问题。,吸顶式,（四面送风，中间回风）,送、回风口均布置在板面上，分为单侧送风单侧回风、两,侧送风中间回风、四面送风中间回风。,立柱式暗装机组,1-,盘管，,2-,凝水盘，,3-,风机，,4-,空气过滤器，,5-,进水管，,6-,出水管，,7-,凝结水排出管，,8-,出风口，,9-,回风口,占地面积小，安装、维修、管理方便。在北方地区使用，,冬季可停开风机，将它当做对流式散热器使用，节省电能。,立柱式明装机组,1-,盘管，,2-,凝水盘，,3-,风机，,4-,空气过滤器，,5-,进水管，,6-,出水管，,7-,凝结水排出管，,8-,出风隔栅，,9-,回风口，,10-,调速开关，,11-,指示灯,按水管的接管方向分类,左式：人面对机组的出风口，接管在左侧的称为左式（左进水）,右式：人面对机组的出风口，接管在右侧的称为右式（右进水）,按运行工况分类,湿工况式：风机盘管进水温度为,79,，低于室内空气露点温度，因此风机盘盘管带有凝水盘和冷凝水管，结构复杂，凝水盘还会滋生细菌。,干工况式：风机盘管进水温度为,1618,，不在有冷凝水产生，结构简单紧凑。,1,、在普通风机盘管上改造，,使其适应干工况要求，,不设冷凝水盘。,2,、国外公司制造的贯流式,干式风机盘管，广泛应用,风机盘管的类型、特点和适用范围,将机组设在人行小通（过）道的吊顶内,3,、,卧式暗装机组的布置方式,多用于高层宾馆，酒店客房里。在人,行小通道一侧是大衣柜 另一侧是卫,生间，宾客从中间小通道通过。新风,干管道设在走廊吊顶内，进入客房支,风管从大衣柜顶上吊顶内通过。新风,出风口和盘管出风口合用一个双层百,叶送风口，向房间送风。设在通道吊,顶上回风口必须加空气过滤器或空气,过滤网，否则空气中灰尘遇上潮湿盘,管表面容易粘在上面，难清理，造成,盘管冷量下降，导致室温降不下来。,回风口设检查口（吊顶上设活动盖板,）检查口大小应考虑风机拆换方便。,冷、热媒供、回水支管可设在卫生间,吊顶内，接至风机盘管机组。,风机盘管送风和新风合用送,风口将风吹向房间外墙，回,风口设在局部吊顶顶板上。,适用于无意采用立式机组，,采用卧式暗装机组不做全室,吊顶的场合，例如办公室、,医院病房、设公共卫生间而,档次不高的旅馆房间以及餐,娱乐业的小包房,将机组设在沿内墙布置的局部吊顶内,将机组设在房间吊顶的中部,将机组设在房间吊顶中部，,在机组前后各接一个向下弯,管，形成一侧从顶部向下送,风，另一侧从顶部回风的方,式。适用于房间层高较高，,全室进行吊顶的场合。,为了节省投资，减少噪声，布置成,“一,机多口”,的送风方式。由一台高静压箱,风机盘管机组，通过机组出口处附加的,多接头静压箱，经软管与,24,个出风口,相连的送风方式。,A,、机组出口节送风管，方管地部设有两,个方形散流器,B,、机组出口设有多接头静压箱，经柔性,风管与两个方形散流器相连，实现对房,间送风。,高静压箱机外余压为,30MPa,，应对送风,管和送风口阻力进行校核计算。,回风口尺寸一般,600mm*400mm,，卸去回,风面板成为机组检修口。,高静压型卧式暗装机组的布置,1,）对严寒地区，应以房间的冬季供热负荷为依据，选取风机盘管机组的型号，再校核夏季的供冷量。,2,）选择风机盘管时要考虑到人体的舒适感范围比较宽，为满足不同人员对温、湿度的不同要求，有一个适当的灵活调节范围是必要的。,3,）选定机组后，应使机组的全冷量和显冷量均能满足空调区的要求。,4,）除了机组冷量满足空调区的要求外，还应该校核机组的额定风量是否满足要求。,4,、,风机盘管机组的选择,风机盘管选择用线算图,全空气诱导器系统：,采用此系统时，室内所需的冷负荷全部由空气（一,次风）负担。,空气,-,水诱导器系统：,房间负荷由空气（集中空气处理箱得到的一次风）负担，另一部分由水（通过诱导器盘管加热或冷却二次风）负担。,6.11.2,诱导器系统,一、全空气诱导器系统,1,、工作原理：,又称变风量诱导器，是单风道变风量系统,的一种形式。诱导器根据各房间温度调节一次风量，但同,时开大二次风的风门，以保证送入室内的风量稳定。一次,风在空调机组内处理到,D,，考虑风机和管道传热引起的温,升后到,D,，假如送到房间的一次风均为此状态。,R,为房间,的平均状态，,R,1,和,R,2,分别表示其中两个典型房间的过程。,R,1,为峰值状态房间，此时一次风量最大，送风状态点,S,1,即,D,。,S,1,R,1,为送风进入室内的变化过程。,R,2,为部分负荷房间,的室内状态，此时一次风减少了，同时诱导了回风。考虑,吸收了灯光散热，二次风状态为,R,2,，一次风与二次风混合,状态外,S,2,，,S,2,R,2,为送入室内的变化过程。如果顶棚灯光散,热量少，装再热盘管。,二、空气,-,水诱导器系统,1,、工作原理：,新风和循环风混合成一次风，经处理箱处理之后进入诱导器，经喷嘴高,速喷出，诱导器内产生负压，室内空气（二次风）通过盘管被吸入，与,一次风混合，最后送入室内。,诱导比,n,：,二次风流量与一次风流量之比。,喷嘴流速高的,n=3.25.6,；喷嘴流速低的,n=22.4,。,诱导比反映了同样一次风量，诱导器加热或冷却能力的大小。诱导比越大，加热或冷却能力越大。或者说获得一定的冷热能力，诱导比大的所需要一次风量小。,诱导比还反映了噪声和一次风压力损失的大小。诱导比越大，一次风的压力损失越大。,2,、诱导器系统的空气处理过程,盘管是,1,排或,2,排得铜管,铝翅片，冷热共用或冷,热分开。空气流速大，,可达,20m/s,，压力损失,大，噪声大；新型的喷,嘴流速为,510m/s,，压,力损失小，噪声小。,3,、类型与结构,盘管是,1,排或,2,排得铜管,铝翅片，冷热共用或冷,热分开。空气流速大，,可达,20m/s,，压力损失,大，噪声大；新型的喷,嘴流速为,510m/s,，压,力损失小，噪声小。,空气,-,水诱导器系统,a,卧式,b,立式（上出风）,c,立式（下出风）,d,吊顶式,1-,静压箱，,2-,喷嘴，,3-,盘管，,4-,旁通风门，,5-,风管,4,、安装方式,1,、卧式诱导器：装于顶棚内,2,、上出风立式诱导器：装在窗台下，一次风管和,供回水管通常装在下层顶棚内,3,、下出风立式诱导器：靠内墙明装,4,、吊顶式诱导器：装在顶棚内，下部与顶棚同高,5,、空气,-,水诱导器系统与全空气系统的比较,优点：,诱导器不需要消耗风机电功率,喷嘴速度小的诱导器噪声比风机盘管低,诱导器无运行部件，设备寿命比较长,缺点：,诱导器中二次风盘管的空气流速较低，盘管制冷能力低，同一制冷量的诱导器体积大,由于诱导器无风机，盘管前只能用效率低的过滤网，盘管易于积灰,一次风系统停止运行，诱导器就无法正常工作,采用高速喷嘴的诱导器，一次风系统阻力比风机盘管的新风系统阻力大，功率消耗多,三、诱导器系统与风机盘管系统的比较,6.12,分散式空调系统,6.12.1,分散式空调系统的分类：,6.12.2,常用的局部空调机组,6.12.3,单元式空调机,6.12.4,空调机的性能和应用,1,、空调机的性能比（,EER,），亦即性能系数,1,）制冷工况,2,）制热工况,制热季节性能系数,2,、空调机组的选定,根据空调区的总冷负荷（包括新风负荷）和图上处理过程的实际要求，查空调机组的特性曲线或性能表（不同进风湿球温度和不同冷凝器进水或进风温度下的制冷量），使冷量和出风温度符合工程设计的要求。,3,、空调机组的工作特性空调机组是一个采用冷剂直接蒸发冷却处理空气的小型空调装置。,4,、空调机组的应用,6.13,空调系统选择与划分原则,6.13.1,系统划分原则：,参数相近以及热湿比相近的房间可合并在一起,朝向、层次位置相近宜组合在一起,工作班次和运行时间相同的房间采用同一系统,与建筑防火分区相对应,6.13.2,分区处理：,用分室加热方法满足两个房间的送风要求。,两个房间室内允许偏差时可用相同的送风温差。,集中处理新风、分散回风、分室加热（或冷却）的处理。,Thank You!,
