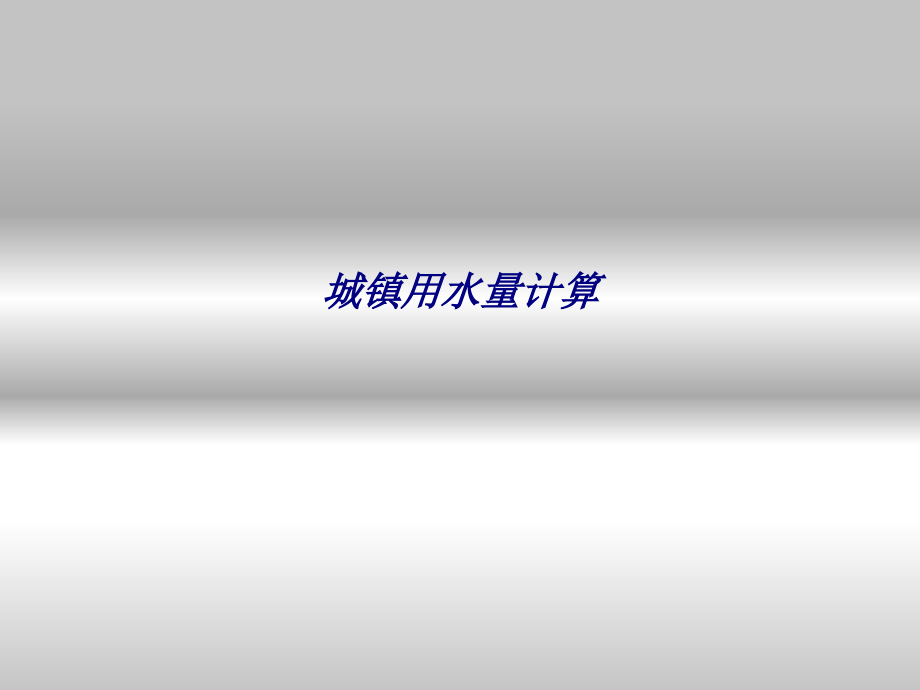

城镇用水量计算.ppt

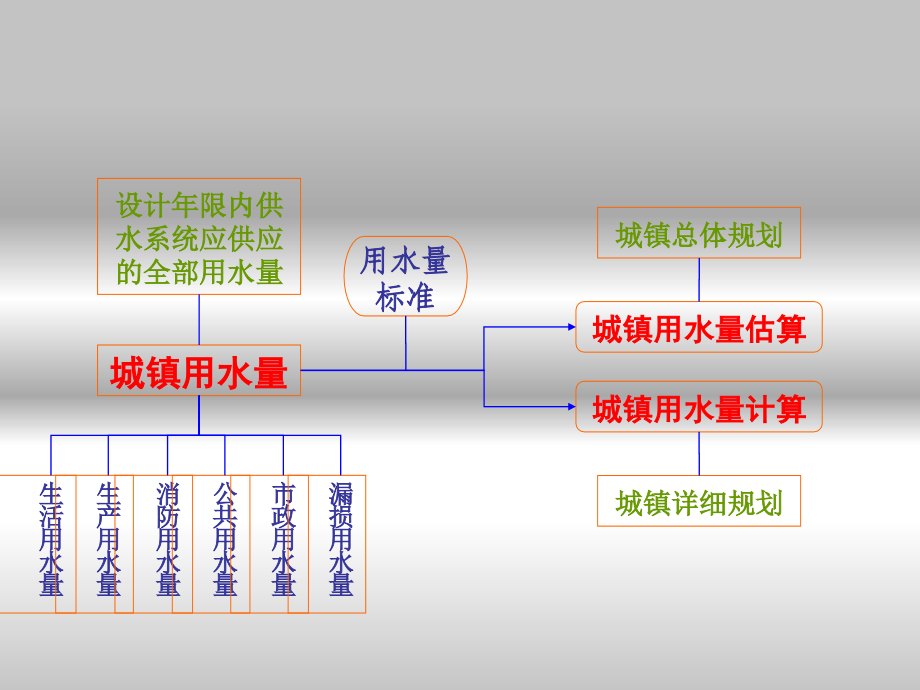

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,城镇用水量计算,用水量标准,城镇用水量,设计年限内供水系统应供应的全部用水量,生活用水量,生产用水量,消防用水量,公共用水量,市政用水量,漏损用水量,城镇用水量估算,城镇用水量计算,城镇总体规划,城镇详细规划,城镇供排水工程 课件,第一节 用水量标准,城 镇,用水量,标 准,消防用水量标准,居民区生活用水量标准,工矿企业生产用水量标准,管漏等未预见用水量标准,公共建筑用水量标准,市政用水量标准,概念：,用水量标准,是指每一种不同性质的用水,所给定的单耗水量标准。如每人每天需耗用多少水量L(人,d)，每酿造一吨酒需多少水量(m,3,t)，每头牲畜每日需多少水量L(头,d)等。,1.生活用水量标准,生活用水量标准包括,日平均用水量标准,和,最高日用水量标准,。,在计算城镇生活用水量时，包含,居民生活用水,和,综合生活用水,两种标准。居民生活用水：指居民日常生活用水。综合生活用水：城镇居民日常生活用水和公共建筑用水，但不包括浇撒道路、绿地和其他市政用水。,1),农村生活饮用水量及卫生标准,(GBll73089)(X)新 生活饮用水卫生标准GB5749-2006,2006标准颁布之前，我国农村饮水一直参照农村实施准则进行评价，此次修订中将标准适用范围扩大至农村。,2006标准一方面在城乡统一饮用水水质要求，另一方面对农村日供水在1000m,3,以下（或供水人口在,1万人以下）的集中式供水和分散式供水采用过渡办法,2)建筑给水排水设计规范（2009）,表,32-2,序号,建 筑 物 名 称,单 位,最高日生活用水定额,(L),使用 时数,(h）,小时变化 系 数,K,h,1,宿舍,I 类、II 类,III 类、IV 类,每人每日,每人每日,150 200,100 150,24,24,3.0 2.5,3.5 3.0,2,招待所、培训中心、普通旅馆,设公用盥洗室,设公用盥洗室、淋浴室、,设公用盥洗室、淋浴室、洗衣室,设单独卫生间、公用洗衣室,每人每日,每人每日,每人每日,每人每日,50 100,80 130,100 150,120 200,24,3.0 2.5,3)城市居民生活用水量标准(GB/T503312002)室外给水设计规范GB 500132006,表,33,2.城镇企业生产用水量标准,城镇企业的用水量标准与生产规模、生产工艺、设备类型和管理水平等因素有关，各地差异较大。一般有两种计算方法：,1),按单位产品计算,，如每生产一吨水泥需,1.53.Om,3,水，每印染,1万米棉布需200 300 m,3,水。,2),按每台设备每天或台班的用水量计算,，如农用汽车,100120L(台,d)，锅炉1000L(h,t)(以小时蒸发量计)。,企业生产用水量通常由工艺部门提供数据，还应参照同类性质工厂的生产用水量并结合当地实际情况定，表,34可供参考。,表,34,3.公共建筑用水量标准,城镇公共建筑生活用水标准按照,建筑给水排水设计规范GB 50015-2003的规定确定。,注：,如果在生活用水计算中用的是综合生活用水量标准，则无需单独计算此项用水量。,表,35 公共建筑用水定额,4.消防用水量标准,消防用水量、水压及延续时间等应按照,建筑设计防火规范和高层民用建筑设计防火规范执行。1）居住区室外消防用水量,表 36,4.消防用水量标准,2）工厂、仓库和民用建筑的室外消防用水量（火灾次数,+,一次灭火用水量）,表 37,表,3,8,4.,消防用水量标准,2,）工厂、仓库和民用建筑的室外消防用水量（火灾次数,+,一次灭火用水量）,5.,市政用水量标准,浇撒道路用水量一般为,1,1.5 L,（,m,2,.,次），每日浇撒,2,3,次。浇撒绿地用水量采用,1.5,2.0 L,（,m,2,.d,）。,6.,未预见水量及管网漏失水量标准,未预见水量是指给水系统设计中，对难于预测的各种因素而准备的水量。管网漏失水量,10,12,合并计算。城镇的未预见水量,+,管网漏失水量,8,12,工业企业自备水厂的上述两项水量可根据工艺及设备情况确定。,7.,牲畜用水量标准,小城镇供水系统设计必须考虑牲畜和家禽的用水量，一般应通过实地调查，提出各种畜禽的用水量标准。无实际调查资料时可参考表,3,9,中的数据。,表,3,9,8,、庭院用水量,在设计小城镇供水系统时，庭院用水量不应考虑，但当采用饮灌两用机井时，则应计算在内，此时庭院用水量一般为当地生活用水量的,2,3,倍。,9,、小城镇消防用水量,农村给水一般不单独考虑消防用水，而在配水管网设计时，应设置适当数量的消火栓,一旦发生火警时，一方面加大水厂出水量，另一方面减少其它用户的用水量，以求满足消防用水。,第二节 用水量估算,城镇总体规划中，用水量规划是一项重要指标，其值将直接控制和影响城镇供水系统的规模和建设计划。城镇用水量的规划涉及未来发展的许多因素和条件：,（,1,）地区的自然条件。,例如，水资源本身的条件等,（,2,）人为因素。,例如，国家的建设方针、政策，国民经济计划，社会经济结构、科学技术的发展，经济与生产发展、人民生活水平，人口计划、水资源技术状况,(,包括给水排水技术与节水技术,),等。,其他城镇经验,分析,判断,城镇总体规划,历年城镇用水量变化情况,城镇用水量估算,历年城镇发展状况,一、经验预测法,二、统计分析法,统计公式,计 算,历年用水量变化规律,多年用水量实测资料,城镇用水量估算,分类统计,计算,特征年特征量变化规律,城镇发展过程特征资料,城镇用水量估算,用水量模式预估法,用水量分项预估法,1、综合生活用水（含居民生活用水和公共建筑用水）,用水定额采用,室外给水设计规范,GB 500132006,中的规定；,2、工业企业用水（含工作人员生活用水）,用水定额采用,室外给水设计规范,GB 500132006,中的规定；,三、规划估算法,3,、市政用水（浇洒道路和绿地用水）,浇洒道路和绿地用水量应根据路面、绿化、气候和土壤等条件确定。浇洒道路用水可按浇洒面积以,2.0,3.0L/(m2d),计算；浇洒绿地用水可按浇洒面积以,1.0,3.0L/(m2d),计算。,4,、消防用水,用水定额采用,建筑设计防火规范,GB 50016,和,高层民用建筑设计防火规范,GB 50045,中的规定；,5,、管网漏损水量,1,3,款水量之和的,10,12,计算（,室外给水设计规范,GB 50013,2006,中的有关规定）；,6,、城市未预见用水,1,4,款水量之和的,8,12,。,根据以上,6,项估算即可确定城镇供水规模。,第三节 用水量计算,城镇详细规划,城镇或局部地区最高日用水量,取水构筑物规划设计,城镇或局部地区最高日最高时用水量,净水处理规划设计,管网系统规划设计,第三节 用水量计算,用水量,规 划,城镇用水量变化规律,用水量日变化系数,用水量时变化系数,用水量变化曲线,用水量,计 算,一、用水量变化,在工程设计年限内的最大日用水量,最高日用水量,确定取水构筑物、一级泵站和水厂的规模,最高日最高时用水量,在最高日用水量中有一个小时的用水量最大,确定二级泵站及输、配水管网的规模,一、用水量变化,用水量日变化系数,用水量时变化系数,（,1,）从集中水龙头取水时，用水时间往往比较集中，,K,时,（,K,h,）值很大，农村和郊区的时变化系数在,2.5,以上；（,2,）大中城市的用水比较均匀，,K,时,（,K,h,）值较小。,表,3,10,城镇给水时变系数,一、用水量变化,用水量变化曲线,二、设计用水量的计算,1、生活用水量,1)采用最高日生活用水量标准做计算依据时：,Q,l,p,q/1000,式中：Q,1,为设计生活用水量,(m,3,d)；q为生活用水量标准L(人,d)可查表选取；p为设计年限规定的人口数，可由下式计算：,pp,0,(1+d),n,式中：p,0,为设计时当年城镇的人口数；,d为年人口自然增长率；n为设计年限，一般可取为1020年。,2)采用平均日生活用水量标准做计算依据时：,Q,1,p,q,1,K,日,1000,式中：q,1,为平均日生活用水量标准,L(人,d)，需调查取得；K,日,为日变系数。,2、畜禽用水量,Q,2,(q,l,n,1,+q,2,n,2,+,+q,n,n,n,)1000,3、城镇企业用水量,Q,3,q,1,+q,2,+,+q,n,式中：Q,3,为城镇企业设计用水量；,q,1,，,q,2,，,，,q,n,为城镇各企业最高日用水量,(m,3,d)，由城镇企业用水量标准计算。,4、浇洒道路和绿地用水量Q4,浇洒道路用水可按浇洒面积以 2.03.0L/(m2d)计算；浇洒绿地用水可按浇洒面积以 1.03.0L/(m2d)计算。,5、管网漏失水量,当不考虑庭院及消防用水时，管网漏失水量可按下式计算：,Q,5,(Q,l,+Q,2,+Q,3,+Q,4,)(1012),式中：Q,5,为管网漏失水量,(m,3,d)。,6、未预见水量,当不考虑庭院及消防用水时，未预见水量可按最高日生活用水量、畜禽用水量及城镇企业用水量之和的,1020计算。,Q,6,(Q,l,+Q,2,+Q,3,+Q,4,+Q,5,)(812),式中：Q,6,未预见水量,(m,3,d)。,7、水厂自用水量,Q,7,(Q,l,+Q,2,+Q,3,+Q,4,)(510),式中：Q,7,为水厂自用水量,(m,3,d)。,8、水厂总供水量,水厂建成投产后所能提供的最大日供水量,(即水厂规模)为前五项用水量之和：,Q,日,Q,l,+Q,2,+Q,3,+Q,4,+Q,5,+Q,6,式中：Q,日,为水厂最大日供水量,(水厂规模)(m,3,d)。,三、城镇给水系统各组成部分的设计流量,(1)取水构筑物、一级泵站和净水构筑物的设计流量。,式中：,Q,I,为取水构筑物、一级泵站和净水构筑物的设计流量,(m,3,h)；T,I,为一级泵站每天工作的小时数,(h)。,(2)二级泵站设计流量。,1)城镇不设水塔或高地水池的情况。此时，任何小时的二级泵站供水量应等于用水量，一方面二级泵站应满足最高日最高时的水量要求，另一方面由于用水量每日每时都在变化，所以泵站内应设多台水泵并且大小搭配，以保持水泵在高效区工作。,2)城镇在管网中设置网中水塔或高地水池的情况。此时，二级泵站分级工作。白天用水量大时，二级泵站提供较大流量；晚上用水量小时，二级泵站提供较小流量。二级泵站工作一般不超过三级。应按用水区用水量变化情况对二级泵站分级，其原则是二级泵站供水流量尽量接近管网配水量，以减小水塔的调节容积，但要求二级泵站的一天供水量等于最高日用水量。,Q,1,T,1,Q,2,T,2,Q,日,式中：,Q,1,为二级泵站二级供水时,T,1,（,h）时段的供水流量(m,3,h)；Q,2,为,T,2,（,h）时段的供水流量(m,3,h)；T,1,T,2,24。,3)城镇设管网前置水塔的情况。此时，二级泵站非连续工作，即工作时数小于24小时日。根据二级泵站每日供给水量等于管网每日配出水量：式中：Q,为二级泵站设计流量,(m,3,h)；T,为二级泵站每日工作时数。,(3)输水管和配水管网设计流量。1)从取水构筑物到净水构筑物的输水管(渠)设计流量等于一级泵站流量。2)从二级泵站到管网前置水塔的输水管道设计流量等于二级泵站的设计流量。3)水塔到配水管网的输水管道和配水管网的设计流量：,式中：,Q为配水管网的设计流量(最高日最高时用水量)(m,3,h)。,例 题,:,某镇最高日生活用水量标准为,80L(人,d)，水厂(包括一、二级泵站在内)实行16小时工作制，设管网前置水塔，配水管网24小时工作。时变系数为2.0，该镇现有人口3500人，人口自然增长率12,。工程设计年限按15年计。据调查，畜禽用水总共为45m,3,d，城镇企业用水共为110 m,3,d。未预见水量按15计，管网漏失水量按5计，水厂自用水量取10。不计消防和庭院用水量。试确定水厂设计用水量和供水系统各部分的设计流量。,计算过程如下：,1)确定设计年限人口数 p 3500(1+0.012),15,4186(人)2)生活用水量 Q,1,4186801000335(m,3,d)3)畜禽用水量 Q,2,45(m,3,d)4)企业用水量 Q,3,110(m,3,d)5)不考虑浇洒道路和绿地用水量 6)管网漏失水量 Q,5,(Q,1,+Q,2,+Q,3,+Q,4,)10 49(m,3,d),7)未预见水量 Q,6,(Q,1,+Q,2,+Q,3,+Q,4,+Q,5,)10 53.9(m,3,d),7),水厂自用水量,Q,7,(Q,l,+Q,2,+Q,3,+Q,4,)10,49(m,3,d)8),水厂最高日供水量,Q,日,Q,1,+Q,2,+Q,3,+Q,4,+Q,5,+Q,6,592.9(m,3,d)9),一级泵站设计流量,Q,I,(Q,日,+Q,7,),T,I,(592.9+49),16,40.12(m,3,h),10),二级泵站设计流量,Q,Q,日,*,K,时,/T,592.92.0/16,74.11 11),配水管网设计流量,Q,Q,日,*,K,时,/24,592.9,24 2.0,49.4(m,3,h),管径的确定,管径,d=,流量,Q/,流速,V,经济流速：,D=100-300mm v,e,=0.6-1.0 m/s,D=350-600mm v,e,=1.1-1.6 m/s,D=600-1000mm v,e,=1.6-2.1 m/s,试求干管管径：,一级泵站出水管？,二级泵站出水管？,
