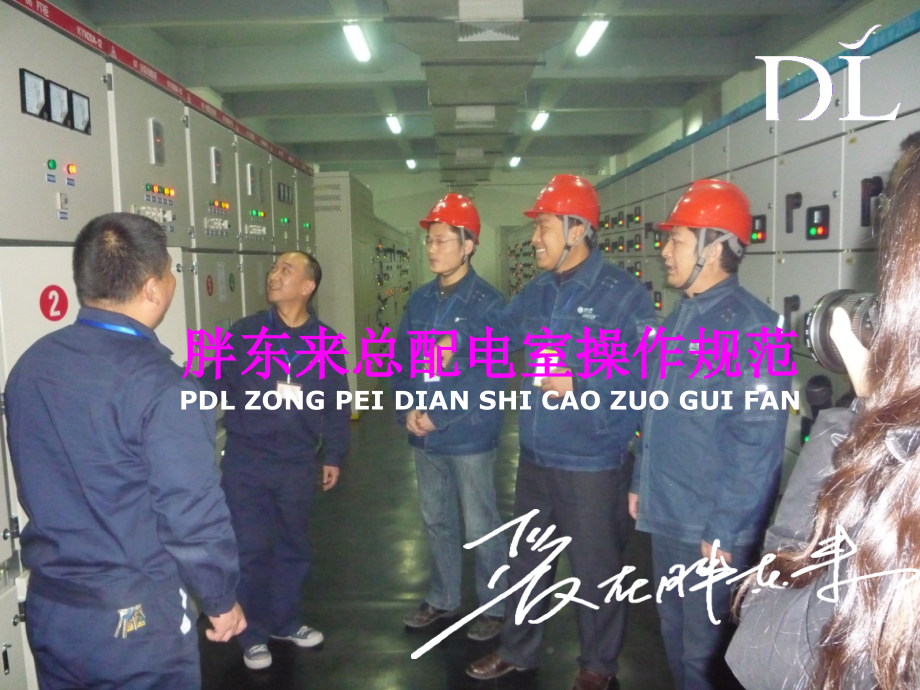

胖东来总配电室操作规范.ppt

,LOGO,*,Your site here,*,LOGO,1,胖东来总配电室操作规范,PDL ZONG PEI DIAN SHI CAO ZUO GUI FAN,LOGO,2,电气安全作业管理措施,从事电气工的人员为特种作业人员，必须经过专门的安全技术培训和考核，经考试合格取得安全生产综合管理部门核发的,特种作业操作证,后，才能独立作业。,电工作业人员要遵守电工作业安全操作规程，坚持维护检修制度，特别是高压检修工作的安全，必须坚持工作票、工作监护等工作制度。,LOGO,3,时代广场总配电室操作规范,第一章、岗位职责,第二章、日常工作流程,第三章、,总配电室设备组成与作用,第四章、突发事件的处理（停电）,第五章、低压配电柜控制柜维护与保养,第六章、变压器维护与保养,LOGO,4,第一章、岗位职责,1,、严格执行公司各项安全制度、长期树立安全用电思想、遵照公司理念作好本职工作。,2,、巡视、检查高低压配电设备确保商场不间断正常供电。,3,、熟悉掌据总配电高低压设备性能，结构原理，运行方式,和设备状况，熟悉各条线路的送电范围，并严格遵守安全操作规程。,4,、有计划测定线路、设备安全系数，做好保养、维修工作及,时发现安全隐患，及时整改，并作好设备记录。,5,、发生突发故障，作好紧急抢修、并上报部门主管，作好真,实记录。,6,、关心、爱护员工，解决好员工思想、工作中发生的问题，,并及时向主管汇报。,7,、以身作则、团结互助、协助主管做好班组管理。,一、总配电课长职责,LOGO,5,第一章、岗位职责,二、员工岗位职责,1,、严格执行交接班制度，坚守工作岗位不得擅离职守，保证安全、可靠不间断供电。,2,、熟悉掌握配电室高低压设备的性能，结构原理，运行方式和设备状况，了解继电保护装置与自动保护原理，熟悉各条线路的送电范围，并严格遵守安全操作规程。,3,、严格执行操作规程及巡视检查制度按规定时间巡视设备、抄录仪表、填写有关报表，并按时报出。,4,、遇到恶劣天气如：暴雨、打雷或设备运行异常时应进行特殊巡视。,5,、熟悉掌握停送电程序及有关安全防火措施，严格执行停送电操作制度。,6,、严禁擅自改动设备保护定值。,7,、严禁在配电室吸烟、饮酒、乱放杂物，每天打扫卫生一次。定时检修、保养、擦拭设备，保持卫生整洁，按时检测需测定的设备和工具。,8,、安全用电器具应放在清洁干燥处、平时要清扫保持整洁，使用后应放回原处，不能随便乱放。,9,、有计划测定线路安全系数，及时发现安全隐患，及时整改，并做好检测记录。,10,、夜间值班人员负责处理抢修紧急任务，巡视检查中发现异常情况，应详细记录并及时处理，重大问题必须汇报上级领导处理，记录要真实。,LOGO,6,第二章、日常工作操作规范,1,、检查总配电室值班人员仪容、仪表、精神面貌、签到、及交接班情况。,2,、巡视高、低压供电设备安全运行情况。,3,、培训各部门新员工安全用电知识,。,4,、检査负一楼,A,、,C,配电室安全、卫生。,5,、巡视低压电容柜、各电容器安全运行,。,6,、巡查低压配电柜各总、分、路空气开关运行情况。,7,、巡查高压各供电电气设备及变压器运行情况。,8,、总配电室值班、巡视各配电柜仪表、并抄表记录。,9,、安排晚上工作，与值班人员交接班。,一、总配电课长工作流程,LOGO,7,第二章、日常工作操作规范,1,、更换工装、签到。,2,、检查配电室设备运行情况，工具是否齐全（如高压验电笔、绝缘手套、绝缘靴等）。,3,、与上班值班人员交接填写值班交接表、值班日志,。,4,、每二小时巡视一次高低压配电柜、变压器、电容柜，抄表并作记录。,5,、每班至少测量一次馈电柜、电缆线、电容温度作记录,。,6,、记录低压各支路开关电流。,7,、检查电容投入情况、根据无功负荷合理投入电容。,8,、后夜班计算当天总用电量及各部门用电量（电费）制表。,9,、如发生突然停电，立即拨打供电部门电话，得到允许后尽快投入备用电源，并上报主管作相关记录。,10,、打扫配电室卫生与接班人员交接。,二、总配电员工工作流程,LOGO,8,第二章、日常工作操作规范,三、总配电日常工作表一：,LOGO,9,第二章、日常工作操作规范,三、总配电日常工作表二：,LOGO,10,第二章、日常工作操作规范,每二小时巡视一次高低压配电柜并抄表记录,LOGO,11,第二章、日常工作操作规范,商场营业期间每天测量电缆线温度不少于二次并作记录,LOGO,12,第二章、日常工作操作规范,商场营业期间每天测量电容温度不少于二次并作记录,LOGO,13,第二章、日常工作操作规范,检查电容投入情况、根据无功负荷合理投入电容并作记录,人,LOGO,14,第二章、日常工作操作规范,四、变配电安全操作规,程,LOGO,15,第三章、,总配电室设备组成与作用,一、高压,1,、高压配电线路图,2,、,隔离柜,3,、,进线柜,4,、,PT,柜,5,、出线,柜,6,、分段母联,柜,7,、变压器,二,、低压,1,、低压总馈电柜,2,、低压抽屉式分路开关柜,3,、无功功率补偿柜,4,、低压联络柜,LOGO,16,第三章、,总配电室设备组成与作用,一、高压,1,、高压配电线路图,LOGO,17,第三章、,总配电室设备组成与作用,一、高压,2,、隔离柜,作用：,在高压电气设备停电检修时，将需停电检修的设备与电源隔离开，形成明显的断开点，以保证工作人员和设备安全。,机械寿命,10000,次,电气寿命,3000,次,LOGO,18,第三章、,总配电室设备组成与作用,一、高压,3,、进线柜,作用：,对高压线路进线的接通和断开，具有短路保护，过载保护，故障保护，防误操作和联锁等保护功能。,机械寿命,10000,次,电气寿命,3000,次,LOGO,19,第三章、,总配电室设备组成与作用,一、高压,4,、,PT,柜,作用：为配电装置操作，测量，计量提供电源。,机械寿命,10000,次,电气寿命,3000,次,LOGO,20,第三章、,总配电室设备组成与作用,一、高压,5,、出线柜,作用：分别对,1,、,2,、,3,、,4,号变压器供电和保护。,机械寿命,10000,次,电气寿命,3000,次,LOGO,21,第三章、,总配电室设备组成与作用,一、高压,6,、分段母联柜,作用：两支线路供电时，与其中一支线路的连接，与其中另一支线路的断开。,机械寿命,10000,次,电气寿命,3000,次,LOGO,22,第三章、,总配电室设备组成与作用,一、高压,7,、变压器,1,额定容量：,2000VA,干式变压器。,2,额定电流：,高压,115.5A,低压,2886.8A,3,使用年限：,20,年,变压器的作用：把电网送来的较高电压变成适合工作的较低电压且分配给用户（设备）。,LOGO,23,第三章、,总配电室设备组成与作用,二、低压,1,、,低压总馈电柜,作用：,主要用来分配电能以及保护线路、电机设备免受过载、欠电压、短路、接地故障等危害。,温度、电流正常情况,3000,10000,次,LOGO,24,第三章、,总配电室设备组成与作用,二、低压,2,、,低压抽屉式分路开关柜,作用：,主要用来分配电能以及保护线路、电机设备免受过载、短路、接地故障等危害，还具有失压作用（三相四线开关）。,温度、电流正常情况,3000,10000,次,LOGO,25,第三章、,总配电室设备组成与作用,二、低压,3,、,无功功率补偿柜,作用：,主要用于改善电能质量、降低线路上的电能损耗,从而提高供电设备的利用率。,电容器一到两年,LOGO,26,第三章、,总配电室设备组成与作用,二、低压,4,、,低压联络柜,作用：,主要用于备用电源应急使用，如果常用高压电源发生故障，使用备用高压电源时具有联络全部低压分路开关的正常配送电。,温度、电流正常情况,3000,10000,次,LOGO,27,第四章、突发事件的处理（停电）,1,、,计划检修停电。,这是供电部门为确保输、变电设备安全可靠运行有计划的停电。对这类停电，电力部门一般通过电话通知、媒体公示等形式发出停电消息。也可以通过停电预告及拨打供电公司电话查询系统,(,电话号码：,95598),了解本周或下一星期停电的范围，提前做好应急准备工作。,2,、,突发性事故停电。,当电力线路或变压器、油开关等设备遭台风、雷击或电杆、电线受外力破坏而发生断杆、断线，也会引起部分区域的停电，这种停电是供电部门和客户都无法预料的。在这种情况下，除配合电力部门及时查出故障外，还应积极利用备用电源恢复临时供电。,3,、,使用不当、超负荷使用短路停电。,因内部工作人员操作不当或发现违章和隐患未能积极制止及进行修改，引起的局部停电。对这类停电，可通过规范用电和提高电工的对设备熟练度及实操水平的方法加以预防。,停电的类型,LOGO,28,停电后的应对,各单位应根据实际情况制定相应的,停电预案,。,当卖场突然发生停电，总配电室值班人员应沉着冷静应对。,值班人员立即拨打电话（,95598,）向电力部门询问情况，根据情况处置。,及时上报部门有关主管领导。,首先判断停电区域，然后根据情况处置。,1,、如果是局部停电，应迅速判断该区域归哪个分支配电室（箱）控制，安排人员迅速赶到现场作进一步检查。当断路器故障造成的停电时，应迅速更换，及时送电；当线路或用电器故障造成的停电时，应迅速抢险，排除故障，及时恢复送电。,2,、如果是全场停电，楼层电工应迅速和总配电室值班人员联系，问明停电原因，听从值班人员命令，不得擅自行动，按,停电预案,实施，待故障排除后，方可正常送电。,停电后的处置,第四章、突发事件的处理（停电）,LOGO,29,第四章、突发事件的处理（停电）,停电预案,故障停电预案,局部停电,A.,故障停电：查明故障来源，分清局部停电和线路停电，通知主管，并及时上报。,B.,局部停电：配合楼层电工迅速查找故障源，断开故障点，悬挂警示牌，做好故障记录。,C.,未查明故障原因不得送电，等查明原因排除故障后方可恢复正常供电。,D.,断开餐饮电气设备开关、电玩电气设备开关、电影电气设备开关、空调电气设备开关、小天井扶梯电气设备开关、大天井,1/2,扶梯电气设备开关、直梯,1,、,2,、,3,、,4,、,6,、,7,、,8,、,9,、,10,电气设备开关和卖场,2/3,照明电气设备开关。确保商场正常运营。,LOGO,30,第四章、突发事件的处理（停电）,A.,故障停电：查明故障来源，分清局部停电和线路停电，通知主管，并及时上报。,D.,启用备用电源，要严格按照倒闸操作程序，一人监护，一人操作，悬挂警示牌，做好记录。,C.,通知楼层电工做好启用备用电源的安全操作程序。,停电预案,故障停电预案,线路停电,B.,线路停电：通知主管，及时上报领导和相关部门，并告知顾客、员工不要惊慌。同时拨打电话,95598,，询问供电部门停电原因，及停电时间。,E.,待魏都站送电后，告知楼层电工，恢复常用电源。封锁柜门，做好记录。,LOGO,31,第四章、突发事件的处理（停电）,A.,预知停电：接到停电通知后，通知主管，及时上报领导和相关部门，做好停电准备工作，告知顾客、员工不要惊慌。,C.,一旦停电：严格按照倒闸程序，一人监护，一人操作。,停电预案,预知停电预案,D.,待魏都站送电后，告知楼层电工再次操作倒闸，恢复常用电源。封锁柜门，做好记录。,B.,通知楼层电工做好启用备用电源，安全操作程序的准备工作。,LOGO,32,第四章、突发事件的处理（停电）,突发事件（停电）必需按照倒闸顺序进行操作并作记录,LOGO,33,第五章、低压配电柜控制柜维修与保养,一、目的,确保低压配电柜和各设备控制柜的正常安全运行。,二、职责,由总配电室组织每年对其进行一次全面检查保养，并以最短的停电时间完成保养工作。,三、内容,1,、准备工作：,A,、在配电柜停电保养的前一天通知商场各部门停电起止时间以及停电区域。,B,、停电前做好一切准备工作，特别是工具的准备应齐全；并以最短的停电时间完成保养工作。,2,、保养程序：,A,、实行分段保养。,B,、逐级断开低压侧各支路空气开关，断开低压总空气开关，然后断开供变压器电的高压侧真空断路器，合上接地,开关，悬挂,“,禁止合闸，有人工作,”,标示牌。,C,、检查母线接头处有无变形，有无放电变黑痕迹，紧固联接螺栓，螺栓若有生锈应予更换，确保接头连接紧密。,检查母线上的绝缘是否有松动和损坏。,D,、用手柄把低压总空气开关从配电柜中摇出，检查主触点是否有烧溶痕迹，检查灭弧罩是否烧黑和损坏，紧固各,接线螺丝、清洁柜内灰尘，试验机械的合闸、分闸情况,E,、把各分开关柜从抽屉柜中取出，紧固各接线端子。检查电流互感器、电流表、电度表的安装和接线，检查手柄,操作机构的灵活可靠性，紧固空气开关进出线，清洁开关柜内和配电柜后面引出线处的灰尘。,F,、保养电容柜时，应先断开电容器总开关，用,10mm,2,以上的导线把电容器逐个对地放电，然后检查接触器、电容,器接线螺丝、接地装置是否良好，检查电容器有无胀肚现象，并用吸尘器清洁柜内灰尘。,G,、按,B,、,C,、,D,、,E,、,F,项要求保养完毕配电柜后，拆除安全装置，断开高压侧接地开关，合上真空断路器，观,察变压器投入运行无误后，向低压配电柜逐级送电。,（,1,）,LOGO,34,第五章、低压配电柜控制柜维修与保养,四、安全注意事项,1,、停电后应验电。,2,、在分段保养配电柜时，带电和不带电配电柜交界处,应装设隔离装置。,3,、操作高压侧真空断路器时，应穿绝缘靴，戴绝缘手,套，并有专人监护。,4,、保养电容器柜时，在电容器对地放电之前，严禁触,摸。,5,、保养完毕送电前，应先检查有无工具遗留在配电柜,内。,五、相关文件及记录,1,、配电柜、控制柜年保养记录；,2,、设备维修记录。,（,2,）,LOGO,35,第六章、变压器维修与保养,一、目的,确保变压器处于最佳运行或备用状态。,二、职责,1,、干式变压器保养由总配电室工作人员按规范保养维护。,2,、操作人员必须具有高压进网作业证。,三、内容,1,、实行分段保养。,2,、在变压器停电保养的前一天通知商场各部门停电起止时间以及停电区域。,3,、断开待保养变压器高压侧真空断路器，合上接地开关，并上锁，挂标示牌。,4,、用手柄摇出待保养低压侧总空气开关，防止反送电。,5,、检查变压器外罩有无破损，铭牌是否完好清晰，紧固外罩螺丝，以减少变压器运行时外罩受,振动产生的噪音。,6,、检查变压器高低压侧与电缆或母线联接处是否接触良好，紧固联接，螺丝生锈应予更换。,7,、紧固电压调节联接片的固定螺丝。,8,、检查冷却风机是否有异常，紧固风机电控箱内电线接头，并检查里面的电器是否完好。,9,、用吸尘器清洁变压器内部灰尘。,10,、检查变压器中性点接地状况和变压器外罩接地线是否牢固。,11,、检查变压器内有无遗留工具，锁上变压器外罩门。,12,、合上高压侧真空断路器、变压器空载运行无误后，用手柄把低压侧总空气开关摇入，并转,移部分负荷至保养后的变压器，观察其带负荷运行情况。,LOGO,36,第六章、变压器维修与保养,四、安全注意事项,1,、停电后应验电。,2,、操作高压验电时，应穿绝缘靴，戴绝缘手套，并有专人监护。,3,、保养完毕送电前，应先检查有无工具遗留在变压器内。,五、相关文件及记录,1,、配电柜、控制柜年保养记录；,2,、设备维修记录。,Thank you,2013,PDL ZONG PEI DIAN SHI CAO ZUO GUI FAN,胖东来总配电室操作规范,37,
