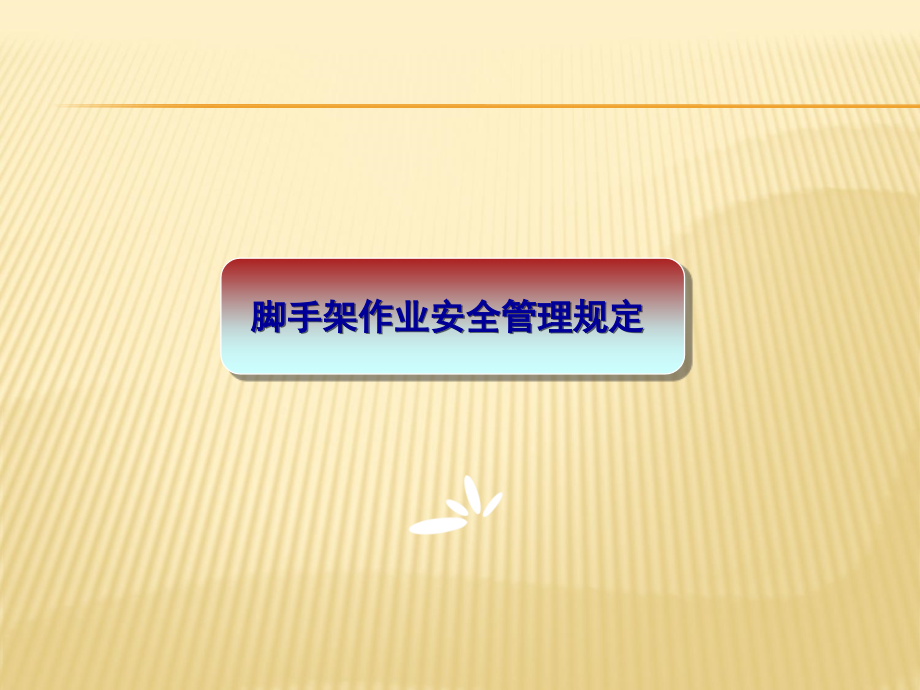

脚手架作业安全管理.ppt

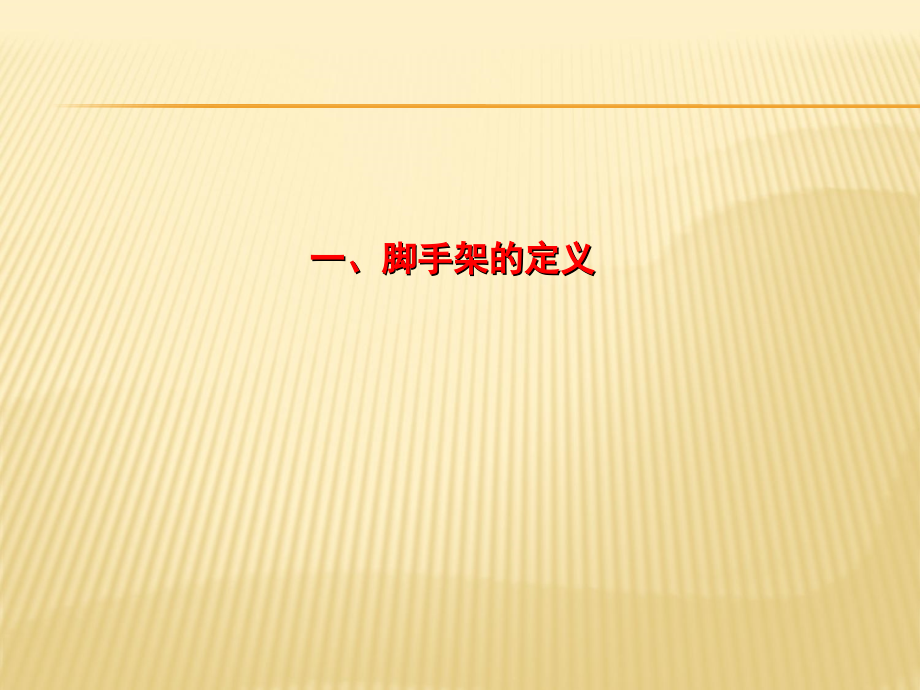

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,脚手架作业安全管理规定,一、脚手架的定义,一种临时搭建的、可供,人员在其上施工,、承载建筑（,检修,）额定荷载范围内设备（工器具）和物料的平台。,脚手架的定义,脚手架,1,外立杆；,2,内立杆；,3,小横杆；,4,大横杆；,5,栏杆；,6,挡脚板；,7,直角扣件；,8,旋转扣件；,9,连墙件；,10,横向斜撑；,11,主立杆；,12,副立杆；,13,抛撑；,14,剪刀撑；,15,垫板；,16,纵向扫地杆；,17,横向扫地杆；,18,角杆；,脚手架的组件,18,立杆：脚手架中垂直于水平面的竖向杆件。（内立杆、外立杆、角杆）,脚手架的,组件,立杆,立杆,角杆,内立杆,外立杆,大横杆（纵向水平杆）：将立杆连接在一起的水平杆；即沿脚手架纵向设置的水平杆,（矩形长度方向）。,脚手架的,组件,大横杆,大横杆,小横杆（横向水平杆）：与大横杆垂直将立杆连接在一起的水平杆；即沿脚手架横向设置的水平杆。,脚手架的,组件,小横杆,小横杆,垫板（座）,：放置在立杆下面将载荷压力散开的长条板或几块木板。脚手架立杆之下不平整、坚实或为斜面时，须设置垫板（座）。,脚手架的,组件,垫板（座）,垫板,斜撑,：与脚手架内、外立杆或水平杆斜交呈,“,之,”,字形的斜杆；防止整个脚手架面移动的杆件。,脚手架的组件,斜撑,斜撑,扫地杆,：贴近地面，连接立杆根部的水平杆。,纵向扫地杆：沿脚手架纵向设置的扫地杆,。,横向扫地杆：沿脚手架横向设置的扫地杆,。,脚手架的组件,扫地杆,扫地杆,剪刀撑,：在脚手架外侧面成对设置的交叉斜杆；用来提高立杆稳定性固定在大横杆之间的杆件。,脚手架的组件,剪刀撑,剪刀撑,抛撑,：与脚手架外侧面斜交的杆件。,脚手架的组件,抛撑,抛撑,工作平台,：脚手板搭起来的区域，用作通道和（或）工作区域，上面有栏杆。,脚手架的组件,工作平台,工作平台,防护栏杆,：防止脚手架使用者从工作平台上掉下来的水平杆件。,脚手架的组件,防护栏杆,防护栏杆,安全爬梯（斜道）,：,指附着在脚手架或建筑物上的供人员行走和运送材料的通道。,脚手架的组件,安全爬梯（斜道）,扣件：采用螺栓紧固的扣接连接件。扣件式钢管脚手架应采用锻铸铁铸造的扣件。,直角扣件：用于垂直交叉杆件间连接的扣件。,旋转扣件：用于平行或斜交杆件间连接的扣件。,对接扣件：用于杆件对接连接的扣件。,脚手架的,材料,扣件,直角扣件,旋转扣件,对接扣件,螺栓,脚手架钢管宜采用外径,48 mm,、壁厚,3.5 mm,的焊接钢管，也可采用外径,51 mm,，壁厚,3.0mm,的焊接钢管。用于横向水平杆的钢管最大长度不应大于,2m,；其他杆不应大于,6.5 m,。同一脚手架不得混用材质不同、规格不同的钢管。,脚手架的,材料,钢管,钢脚手板,:,一般用厚,2 mm,的钢板压制而成，长度,2,4 m,，宽度,250 mm,，不得有裂纹、开焊与硬弯，脚手板表面应涂刷防锈漆。竹脚手板（竹串片脚手板）：采用宽度不小于,50mm,的竹片，用螺栓穿过并列的竹片拧紧制成，螺栓直径为,8-lOmm,，间距,500,600mm,，螺栓孔径不大于,lOmm,。竹串片脚手板长为,2,3m,、宽,0.25,0.3m,，板厚不小于,50mm,。,脚手架的,材料,脚手板,脚手架的,材料,脚手板,脚手架的,材料,对新进脚手架材料和构配件的合格证进行登记备案，任何有缺陷的部件应及时修复或销毁，在销毁前应附上标签避免误用。,对周转使用材料应做到拆卸、回收、复检合格、入库发放进行登记备案，有缺陷的部件应及时修复或销毁，并登记备案。,应妥善保管脚手架部件，存放在干燥、无腐蚀的地方，禁止在上面堆放重物，防止损坏。,管理要求,：上下水平杆轴线间的距离。,脚手架相关定义,步距,立杆纵距（跨）,：,脚手架立杆的纵向间距。,立杆横距,：脚手架立杆的横向间距，单排脚手架为外立杆轴线至,墙面,的距离。,主节点：立杆、纵向和横向水平杆三杆交接处的扣接点。,主节点,主节点,脚手架相关定义,二、脚手架的搭设标准,（扣件式钢管脚手架）,纵向水平杆宜设置在立杆的内侧，其长度不宜小于,3,跨。,脚手架的立杆纵距不应大于,2m,，立杆横距不应大于,1.6m,；脚手架的水平杆步距一般为,1.21.8m,，底层步距不应大于,2m,。,相临小横杆的间距不得大于,1.4,米。,支撑工作平台的小横杆必须放在大横杆的上面。,（假如将小横杆放在大横杆下面，如果一个扣件坏了，可能导致工作平台倒塌，可能导致人员伤亡。）,脚手架基本搭设标准,脚手架搭设标准,纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于,500mm,；各接头中心至最近主节点的距离不宜大于纵距的,1/3,。,脚手架基本搭设标准,纵向水平杆的对接,搭接长度不应小于,1m,，应等间距设置,3,个旋转扣件固定端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于,100mm,。,脚手架基本搭设标准,纵向水平杆的搭接,立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。,立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于,500mm,；各接头中心至主节点的距离不宜大于步距的,1/3,。,脚手架基本搭设标准,立杆的对接,立杆的搭接长度不应小于,1m,，应采用不少于,2,个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于,100mm,。,脚手架基本搭设标准,立杆的搭接,脚手架必须设置纵、横扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于,200mm,处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。,抛撑应采用通长杆，上端与脚手架中第二步纵向水平杆连接，连接点与主节点的距离不大于,300 mm,。抛撑与地面的倾角宜为,45,30,。,脚手架基本搭设标准,脚手架搭设标准,每道剪刀撑宽度不应小于,4,跨，且不应小于,6m,，斜杆与地面的倾角，宜在,45,60,之间。,架高在,24m,以上时应沿脚手架全长连续设置剪刀撑；高度在,24m,以下时，必须在外侧立面的两端各设置一道剪刀撑并应由底至顶连续设置，中间各道剪刀撑之间的净距不应大于,15m,。,剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上。,脚手架基本搭设标准,脚手架搭设标准,横向斜撑应在同一节间由底至顶层呈之字形连续布置。,高度在,24m,以下的封闭型双排脚手架可不设横向斜撑，高度在,24m,以上的闭形脚手架除拐角应设置横向斜撑外，中间应每隔,6,跨设置一道。,脚手架基本搭设标准,脚手架搭设标准,作业层脚手板应铺满、铺稳，脚手板用于铺设脚手架，不得它用。,脚手板应设置在三根横向水平杆上。,当脚手板长度小于,2m,时，可采用两根横向水平杆支承，但应将脚手板两端用直径,3.2mm,镀锌铁丝与支承杆可靠捆牢，严防倾翻。,脚手板的探头应采用直径为,10,号镀锌铁丝固定在支撑杆上。,作业层上脚手板的铺设不得少于,3,块，端部脚手板的一端探头长度应取,150mm,并且板两端应与支承杆固定牢靠。,脚手架基本搭设标准,脚手架搭设标准,脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取,130-150mm,，两块脚手板外伸长度的和不应大于,300mm,。,脚手架基本搭设标准,脚手板的对接,脚手板的铺设可采用对接平铺，亦可采用搭接铺设。,脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于,200mm,，其伸出横向水平杆的长度不应小于,100mm,。,脚手架基本搭设标准,脚手板的搭接,扣件安装时，对接扣件的开口应朝上或朝内。,各杆件端头伸出扣件盖板边缘的长度不应小于,100,。,主节点处两个扣件中,心线至主节点的距离不,宜大于,150mm,。,脚手架基本搭设标准,脚手架搭设标准,防护栏杆高度应为,1.2m,。,扶手必须设中置杆且距平,台的高度应为,0.5-0.6m,。,脚手架基本搭设标准,脚手架搭设标准,作业平台,1.2m,0.5-0.6m,脚手架搭设人员应经过培训且,必须持有有效特种作业操作证上岗。,脚手架搭设人员应定期体检，,患有心脏病、高血压、癫痫等不,适宜高处作业的人员不允许进行,脚手架作业。,高处作业必须严格遵守,高处作业安全管理规定,。,脚手架作业安全管理规定,脚手架搭设要求,作业区域应设警戒带和警示标识，进行隔离，并派专人看守，严禁非作业人员入内。,严禁使用腐蚀或破损的脚手板。,脚手架上不得放置任何活动部件，如扣件、工器具等。,杆件尚未绑稳，严禁中途停止搭设作业。,脚手架搭设作业当日不能完成的，在收工前应进行检查，并采取临时性加固措施，并在收工时采取隔离和警示。,脚手架作业安全管理规定,脚手架搭设要求,在生产区域进行脚手架搭设作业时，应提前做好环境危害辨识和防护措施，避免作业过程中意外损坏现场设施。,临街搭设脚手架时，外侧应有防止坠物伤人的防护措施。,严禁将脚手架架杆捆绑搭设在在用管线上作为支承点。,脚手架搭设完毕自检合格后，会同使用方共同验收合格后，在斜道或爬梯入口等醒目处悬挂,“,脚手架使用许可证,”,牌且签字齐全。,遇六级以上强风、浓雾、大雪及雷雨等恶劣气候，不得进行露天脚手架搭设作业。,脚手架作业安全管理规定,脚手架搭设要求,脚手架与架空输电线路的最小安全操作距离应符合,石油化工建设工程施工安全技术规范,的规定,:,脚手架作业安全管理规定,脚手架搭设要求,外电线路电压,等级（,kV,）,1,110,35110,220,330500,最小安全操作,距离（,m,）,4.0,6.0,8.0,10,15,拆除大面积脚手架应在拆除区设置警戒线，严禁无关人员进入。,拆除脚手架严禁上下同时作业。拆除步骤是先搭后拆，后搭先拆的原则，从上而下进行拆除。,拆除脚手架时，不得采用将脚手架整体推到的方法。,脚手架中拆下的材料严禁从高处往下仍。,在脚手架拆除区域内，禁止与该项工作无关的人员逗留。,脚手架作业安全管理规定,脚手架拆除要求,挂绿色,“,脚手架使用许可证,”,牌且签字齐全，表示脚手架已经过检查且符合规范要求，可以使用。,脚手架作业安全管理规定,脚手架使用要求,挂红色,“,脚手架禁用牌,”,表示脚手架不合格、正在搭设或待拆除，除搭设人员外，任何人不得攀爬和使用。,脚手架禁用牌,本脚手架不具备使用条件，除搭设作业人员外，其他人员禁止攀爬或使用。,任务名称：,搭设单位：,搭 设 人：,签 发 人：,签发日期：,严禁带病在脚手架上操作。,使用者只能在工作平台内作业，不得架高或爬出脚手架以外作业,上下脚手架时，手中严禁携带物品。,使用者应通过安全爬梯或斜道上下脚手架，脚手架横杆不可用作爬梯，除非其按照爬梯设计。,脚手架上的载荷不允许超过其,脚手架使用许可证,中的有效载荷。,脚手架作业安全管理规定,脚手架使用要求,使用人员不得私自改动脚手架，如需改动必须联系搭设负责人，改动后重新检查验收。,在使用过程中发现脚手架有松动、变形、损坏或脱落等现象，应立即停止使用并告知搭设负责人进行修复。,脚手架搭设的属地单位是脚手架现场管理的责任主体，对属地内已完成，且验收合格的检修脚手架负有成品保护的责任。,脚手架作业安全管理规定,脚手架使用要求,日常检维修脚手架现场使用及滞留期限为,7,天；停车检修期间为开车后不超过,3,天。如遇必须延期使用情况，需由使用单位向属地单位提出申请，重新对脚手架现场检查确认签字，合格后，重新更换,脚手架使用许可证,，方可再次使用。同时要求施工单位在期限内及时拆除脚手架，恢复属地作业前环境。,脚手架作业安全管理规定,脚手架使用要求,三、常见的现场违章和习惯性违章,常见脚手架作业的违章,脚手架杆件架设穿过设备爬梯，对设备应急造成不便。,存在的问题：,常见脚手架作业的违章,脚手架杆件直接与工艺管线绑扎在一起，造成工艺管线负重。,存在的问题：,常见脚手架作业的违章,使用破损的脚手板。,存在的问题：,常见脚手架作业的违章,1,、扫地杆不全。,存在的问题：,常见脚手架作业的违章,护栏架设过高，起不到防护作用。,存在的问题：,常见脚手架作业的违章,横杆端头伸出扣件盖板边缘的长度不满足规范要求的,“,不应小于,100,”,的要求。,存在的问题：,常见脚手架作业的违章,架杆的受力点集中在扣件卡扣上,。,存在的问题：,仰视拍摄,常见脚手架作业的违章,钢制脚手板未绑扎固定。,存在的问题：,常见脚手架作业的违章,1,、检查验收不到位，搭设方负责人未签字,。,存在的问题：,2,、检查验收不到位，使用方负责人未签字,。,常见脚手架作业的违章,脚手架高处作业未系安全带。,存在的问题：,常见脚手架作业的违章,未正确系挂安全带。,图中作业人员将安全带直接搭在钢管上，并未挂扣。,存在的问题：,常见脚手架作业的违章,图中正在使用的安全带钩挂已损坏。,存在的问题：,常见脚手架作业的违章,图中作业人员将安全带挂钩直接钩在了立杆杆头上。,存在的问题：,四、违反制度易导致的风险和事故，以及对应的要素,脚手架作业的事故,在石油化工行业检修施工中，脚手架常常是不能少的重要工具，一旦脚手架发生故障，极易造成重大伤亡事故。,从脚手架的搭设、使用、拆除整个过程中看，主要危险因素有：,1,、搭设时使用不合格材料或未严格按照规范搭设，有可能发生脚手架坍塌事故；,(2010,脚手架倒塌事故共发生,12,起，其中,30,死,48,伤,),2,、交叉作业、随意投掷工具材料等造成物体打击事故；,3,、脚手架作业多为高处作业，若防护措施不到位，容易发生高空坠落，造成人员伤亡。,4,、搭设时将杆件、脚手板直接固定在工艺管线、设备上，使其承重，造成工艺管线、设备的损伤。,脚手架作业的事故,从根源剖析，发生事故的原因是多方面的，主要表现在：,1,、对脚手架搭设人员的培训不严格、企业培训工作流于形式；,2,、对脚手架的安全状况认识不足、对可能遇到或发生的危险估计不足；,3,、作业时凭个人经验操作，不可避免地存在事故隐患和违反操作规程、技术规范等问题；,脚手架作业的事故,4,、企业对脚手架的交付使用、维护等过程中存在规范缺失、责任不明确的情况；,5,、施工管理单位对脚手架施工和施工现场安全检查监督不到位，安全技术交底无针对性；,6,、在验收中，一些没有脚手架方面专业知识、不具备审批资格的人员，盲目、敷衍签字审批。,脚手架作业的案例,脚手架作业的案例,事故案例：,1,、,2002,年,8,月,6,日，广州石化,5000m3,油罐,G1202#,罐交出检修，,9,月,1,日罐内搭好活动钢脚手架，架高约,14.5m,；,9,月,2,至,6,日罐内打砂；,9,月,6,日开始防腐油漆；,9,月,11,日,9,时，施工人员文某负责在活动式脚手架上防腐喷漆，罐内其他,3,人负责监护和配合，,9,时,45,分活动式脚手架突然向南倾斜，架顶沿着罐壁滑下，正在架顶准备工作的文某随架一起坠落在罐底板上，随后伤者被送到医院治疗，经诊断为腰椎,L2,粉碎性骨折；,脚手架作业的案例,事故案例：,2,、某公司制药厂旧厂房维修工地，在外墙窗口抹灰时，脚手架扣件突然断裂，架体横杆塌落，正在作业的两位工人从,3,楼摔下，,1,名死亡，,1,名重伤；,3,、某公司玫瑰园小区住宅楼工地，外包队工人在拆除北侧外脚手架时，在未系安全带的情况下，进行拆除作业，不慎坠落，经送医院抢救无效死亡。,对应的要素,B类：未使用或未正确使用个人护品和装备,未按规定佩戴防止高空坠落的安全带或是护品,C,类：人员的工作位置、行为、姿势不正确,可能导致高处坠落、物体打击,对应的要素,E,类：票证管理、个人资质证、操作规程、应急预案等,特种作业人员无有效资质,不按照作业程序或操作规程进行作业,五、脚手架作业正确的做法和风险消减措施,消除坍塌,消除坠落,预防坍塌、坠落,a.,搭设人员必须是经过（登高架设作业）培训合格且持有有效特种作业操作证的人员；,b.,搭设前，必须确保脚手架材质符合,要求，使用前进行严格的检查筛选；,c.,搭设（拆除）严格按照规范、规程,要求进行；,d.,严禁脚手架搭设方以外的任何人员,私自改动脚手架架体结构。,e.,检修用非承重脚手架严禁放置管线,设备等重物。,第一步是消除坍塌：,a.,在制定工作计划时，应首先考虑消除所有坠落危害；,b.,作业前认真检查安全带等防坠落用具，确保合格；,c.,在登上脚手架前，必须确保脚,手架验收合格，发现问题立即提,出，并要求整改；,d.,确保作业人员身体、心理健康，,能够胜任高处作业；,e.,作业中严格遵守,高处作业安,全管理规定,。,第二步是消除坠落：,a.,加强培训教育，提高安全意,识，增强自我保护能力，杜绝违章,作业（搭拆、使用）；,b.,制定有针对性的、切实可行,的脚手架搭设与拆除方案，严格进,行安全技术交底；,c.,加强作业前脚手架构配件材,质的检查，制定定期检查计划；,第三步是预防坍塌、坠落：,d.,严格执行脚手架搭设与拆除的有关规范和要求，规范交付使用和维护管理，杜绝乱搭、乱改和乱用；,e.,坚持开展安全经,验分享活动,进行事故,教育，把正面的经验和,反面的教训很好地总结,出来。,第三步是预防坍塌、坠落：,谢谢大家！,
