多自由度系统的振动响应优质课件专业知识讲座.ppt

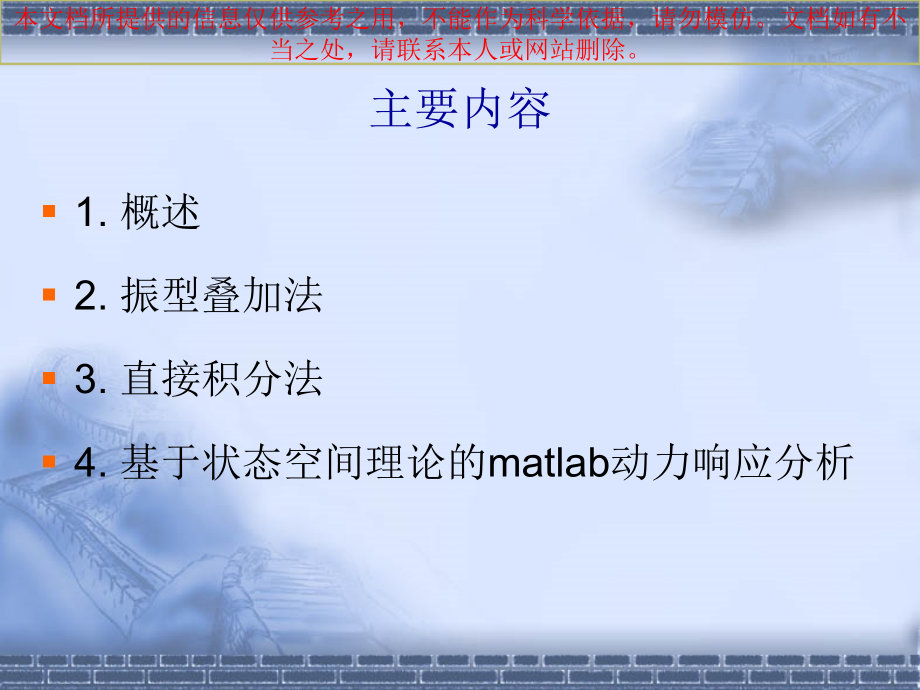

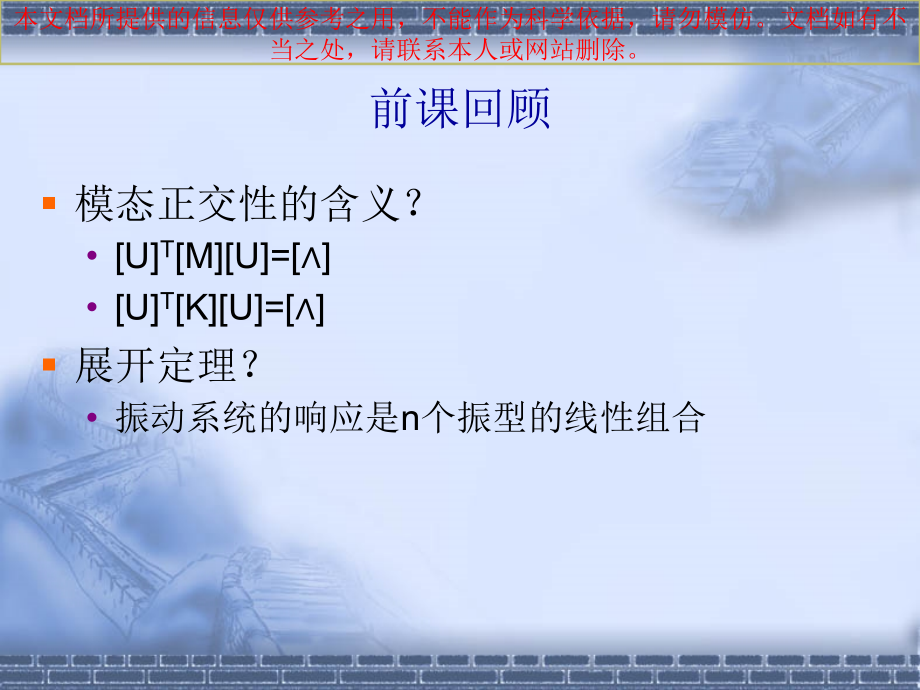

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,机械振动,(Mechanical Vibration),交通与车辆工程学院 刚宪约,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,前课回顾,模态正交性的含义？,U,T,MU=,U,T,KU=,展开定理？,振动系统的响应是,n,个振型的线性组合,主要内容,1.,概述,2.,振型叠加法,3.,直接积分法,4.,基于状态空间理论的,matlab,动力响应分析,主要内容,1.,概述,2.,振型叠加法,3.,直接积分法,4.,基于状态空间理论的,matlab,动力响应分析,1.,概述,(1),多自由度系统在外部激励作用下的响应分析称为动力响应分析。,系统的动力响应与系统的,固有振动特性,、,激励特性,以及,系统的初始条件,有关。,类型：,简谐激励响应,周期性激励响应,非周期激励响应,随机振动响应（第五章内容）,系统的动力响应分析可以从,理论计算,、,数值模拟,和,试验测试,三个渠道进行，三者互相结合、促进，共同应用于实际的工程分析。,1.,概述,(2),动力响应分析主要方法：,振型叠加法,逐步积分法,积分变换方法,1.,概述,(3),振型叠加法,基于线性叠加与振型正交性理论，将物理空间耦合的振动模型转换为模态空间解耦的微分方程；,主要特点：计算效率高，适用于线性系统,1.,概述,(4),逐步积分法（直接积分法）,是指在积分运动方程之前不进行方程形式的变换，直接进行逐步数值积分。,主要方法：中心差分法，,Newmark,方法，精细积分法,主要特点：计算量大，适用于线性系统、非线性系统，可以求解所有确定激励下的响应问题。,1.,概述,(5),积分变换法,利用,Fourier,变换或,Laplace,变换将时间域微分形式的运动方程变换为频域域或,Laplace,域的代数方程进行求解。,一般与振型叠加法与试验模态分析方法相结合，独立应用较少。,主要应用于线性系统。,主要内容,1.,概述,2.,振型叠加法,3.,直接积分法,4.,基于状态空间理论的,matlab,动力响应分析,2,振型叠加法,(mode summation method),主要思想：将线性定常系统振动微分方程组中的物理坐标变换为模态坐标（主坐标），使方程解耦，成为一组以模态坐标及模态参数描述的独立方程，以便求出系统的动力响应。,主要依据：展开定理、模态正交性和线性叠加原理。,=,+,+,+,+,Why Bother with Modal Models?,Physical Coordinates=C,H,A,O,S,Modal Space=,Simplicity,q,1,1,1,2,q,2,1,q,3,1,3,Bearing,Rotor,Bearing,Foundation,方程,(1),与方程,(2),计算量差多少？,振型叠加法主要计算过程,特征值分析：,求解系统的固有频率和模态振型,坐标变换：,将运动方程转换到模态空间,Duhamel,积分：,求解一系列单自由度系统振动方程,振型叠加：,得到系统的物理响应,Solution of a SDOF system,零输入响应,(,初值问题,),零状态响应,Solution of a SDOF system,？,Summation of modal equation solutions,例题,4.5,求图示系统在零初始条件下的响应,主要思路,利用影响系数法、牛顿第二定律或,Lagrange,方程列出系统的运动方程；,利用频率方程法或特征值分解法计算系统的固有频率与振型；,利用振型矩阵计算模态质量矩阵、模态刚度矩阵及模态力；,利用,Duhamel,积分求解单自由度系统的动力响应；,利用叠加原理和模态变换矩阵合成系统的物理响应。,解：,建立系统微分方程,固有频率，主振型,解得,由,解得,构成,主质量矩阵,主刚度矩阵,主坐标下的振动微分方程（令 ）,利用杜哈梅积分,讨论几个问题,振型叠加法的理论依据？,展开定理，模态正交性，叠加原理,阻尼问题,振型矩阵对阻尼矩阵正交性，,Rayleigh,阻尼,可以利用试验模态分析测量的阻尼比,振型叠加法的计算量？,模态截断将振型方程凝聚（个数减少）,可以方便地只计算感兴趣的自由度响应,振型叠加法的基础（依据）,展开定理,基于线性空间理论系统任一瞬时的响应都可以表示为各阶振型的线性组合，从而运动方程可以实现物理空间与模态空间的转换。,模态正交性,模态振型对于质量矩阵、刚度矩阵正交，从而保证模态空间中的运动方程是解耦的。,线性叠加原理,模态空间中系统总响应等于各单自由度响应之和，从而可以独立求解各振型方程，再叠加得到系统的响应。,阻尼矩阵呢？,With regard to,振型叠加法的计算量,几乎所有的工程结构的振动响应中低阶模态振动占主导地位，高阶振动影响极小，因此只采用低几阶模态进行振型叠加计算可以获得足够的精度（模态截断），这一思想在大量工程实践得到充分证明。,讨论几个问题,振型叠加法的理论依据？,展开定理，模态正交性，叠加原理,阻尼问题,振型矩阵对阻尼矩阵正交性，,Rayleigh,阻尼,可以利用试验模态分析测量的阻尼比,振型叠加法的计算量？,模态截断将振型方程凝聚（个数减少）,可以方便地只计算感兴趣的自由度响应,主要内容,1.,概述,2.,振型叠加法,3.,直接积分法,4.,基于状态空间理论的,matlab,动力响应分析,主要内容,1.,概述,2.,振型叠加法,3.,直接积分法,4.,基于状态空间理论的,matlab,动力响应分析,4.,基于状态空间理论的,matlab,动力响应分析,4.,基于状态空间理论的,matlab,动力响应分析,4.,基于状态空间理论的,matlab,动力响应分析,4.,基于状态空间理论的,matlab,动力响应分析,4.,基于状态空间理论的,matlab,动力响应分析,k1=1000;k2=2000;k3=3000;,m1=1;m2=2;alpha=1;,beta=0.005;,M=m1,0;0,m2;,K=k1+k2,-k2;-k2,k2+k3;,C=alpha*M+beta*K;,n=size(M,1);,Z=zeros(n);,G=C M;M Z;,H=K,Z;Z,-M;,E=eye(n);Z;,ssA=-GH;,ssB=GE;,ssC=-MK-MC;,ssD=inv(M);,t=0:0.01:10;,f1=2*exp(sin(10*t);,f2=5*atan(cos(5*t)+0.2*t);,u=f1;f2;,sys=ss(ssA,ssB,ssC,ssD);,x0=zeros(2*n,1);,y=lsim(sys,u,t);,plot(t,y(:,1),t,y(:,2),作业,
