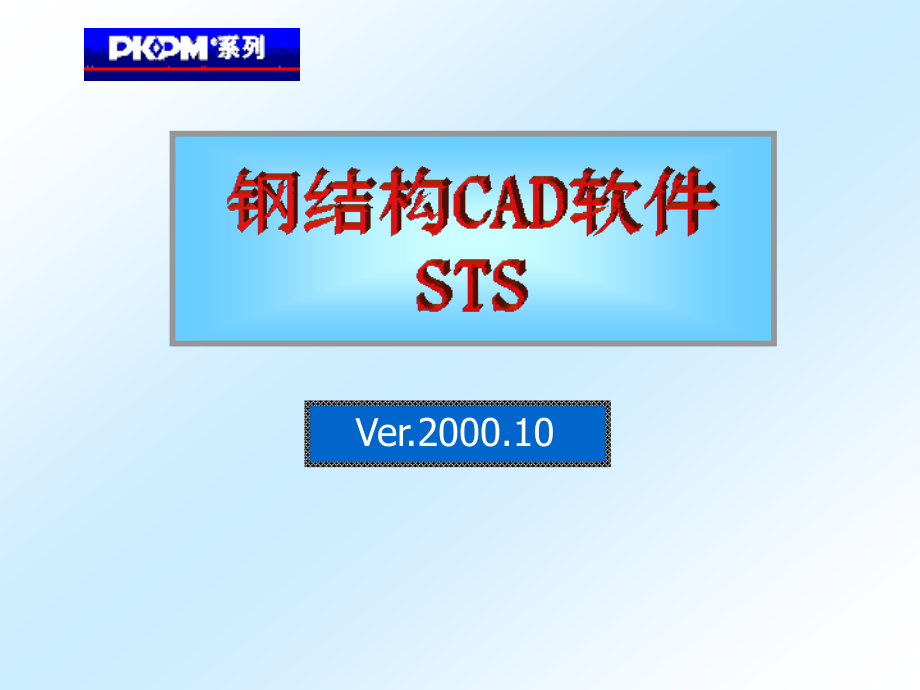

钢结构CAD软件STS-.ppt

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Ver.2000.10,钢结构CAD软件,STS,STS,钢结构,CAD,系统,STS-1,三维建模,STS-2,二维建模,形成,PK,文件,接,TAT,或,SATWE,空间计算,STS-1,空间建模,PK,平面杆系结构计算,接空间数据绘施工图,接平面数据绘施工图,结构平面,框架梁,框架柱,框架梁,柱、节点,门式刚架,钢桁架,钢支架,钢排架柱,截面优化,梁柱节点,STS,是,PKPM,系列软件功能模块之一，既独立运行，又可以与其它模块数据共享。,截止2000年10月，,STS,软件全国用户超过800家。,专业钢结构一体化,CAD,软件。,可完成钢结构的模型输入，截面优化，结构计算，强度和稳定性计算，节点设计，以及施工详图绘制；可以设计钢-混凝土组合结构。,STS软件的特点,STS,可以用三维方法和二维方法建立钢结构模型。,采用人机交互方式输入数据，准确快捷，界面友好，易学易用。,钢截面类型有70多种。,包括各种类型的型钢截面，焊接截面（含变截面），实腹式组合截面，格构式组合截面等类型。程序自带型钢库。,STS,可以进行钢结构截面优化设计,。包括轻钢门式刚架和钢桁架的截面优化。,STS,提供三维和二维两种方法计算钢结构,。接口,TAT,和,SATWE,可完成钢结构的空间计算；钢结构平面杆系计算程序由,PK,扩展，可以分析各种框架，框排架，排架，门式刚架，桁架及连续梁等结构，可以计算钢、砼混合结构。,STS,提供多种规范验算钢构件：,钢结构设计规范（,GBJ17-88）,冷弯薄壁型钢结构技术规范（,GBJ18-87）,门式刚架轻型房屋钢结构技术规程（,CECS102：98）,高层民用建筑钢结构技术规程（,JGJ99-98）,STS,可绘制钢结构施工图,，包括多高层钢框架，轻钢门式刚架，钢桁架，钢支架，钢排架柱等施工图，节点类型丰富，全部可以自动设计。施工图有构件图和节点详图，可以达到施工详图的深度。对于钢框架结构还可以分别接三维、二维计算结果进行节点设计和绘施工图。,吊车梁、檩条、墙梁设计。,交互输入设计数据，按照设计规范进行验算；对檩条、墙梁，可以分别按照薄钢规范和轻钢规程计算。,STS,自主图形平台。,提供图形编辑环境，使用图形编辑下拉菜单和工具条，可以进行图形编辑和补充绘图。并专门为钢结构施工图提供了方便、先进的编辑工具。,完善的销售、培训、服务网络。,升版速度快，及时增加新功能，开发新模块，最大程度的满足广大用户的需要。,1.STS三维、,二维建模,三维建模,二维建模,2.,STS-1,的截面类型,STS-2,的柱截面类型,实腹式,组合截面,格构式,组合截面,格构式,组合截,面缀材,形式,STS-2,的梁截面类型,变截面梁,3.钢结构截面优化设计,门式刚架截面优化设计,变量有上、下翼缘宽、厚、两端截面高度等7个因素；,约束条件有强度，稳定，梁挠度，和柱顶侧移等；,自动或人工确定截面优化范围；,目标函数为用钢量最小。,钢桁架截面优化设计,约束条件有强度，稳定，长细比，和节点位移等；,杆件截面可以任意成组，成组杆件具有相同截面；,目标函数为用钢量最小。,优化设计思想可以向框架等结构扩展,4.钢结构平面杆系计算程序,钢结构平面杆系计算程序由,PK,扩展，可以计算的杆件截面类型达70多种，可计算钢-混凝土混合结构；,可以设计“单拉杆件”；,活荷载不利布置，荷载作用效应自动组合；,可以分析各种框架，门式刚架，框排架，排架（抽柱排架），桁架，以及连续梁等结构；,杆件平面内计算长度可自动计算，也可交互修改；,采用不同设计规范进行杆件的强度和稳定性验算；,局部稳定计算，整体稳定计算；,可接力节点设计和施工图绘制；,吊车梁、檩条、墙梁设计。,5.节点设计和绘制施工图,可以接口三维、二维计算结果绘制施工图；,节点类型丰富，可以全部自动设计；,施工图有构件图和节点详图，可以达到施工详图的深度,。,施工图包括:,结构平面图；,多、高层钢框架；,轻钢门式刚架；,钢桁架；,钢支架；,钢排架柱。,1.结构平面布置图（柱）,2.结构平面布置图（梁）,3.三维梁柱连接节点施工图,4.三维柱施工图,5.框架梁施工图,6.框架柱施工图,7.梁柱节点施工图,8.门式刚架施工图,9.排架柱施工图,10.,钢桁架施工图,11.钢支架施工图,12.檩条平面布置图,13.钢材订货表,
