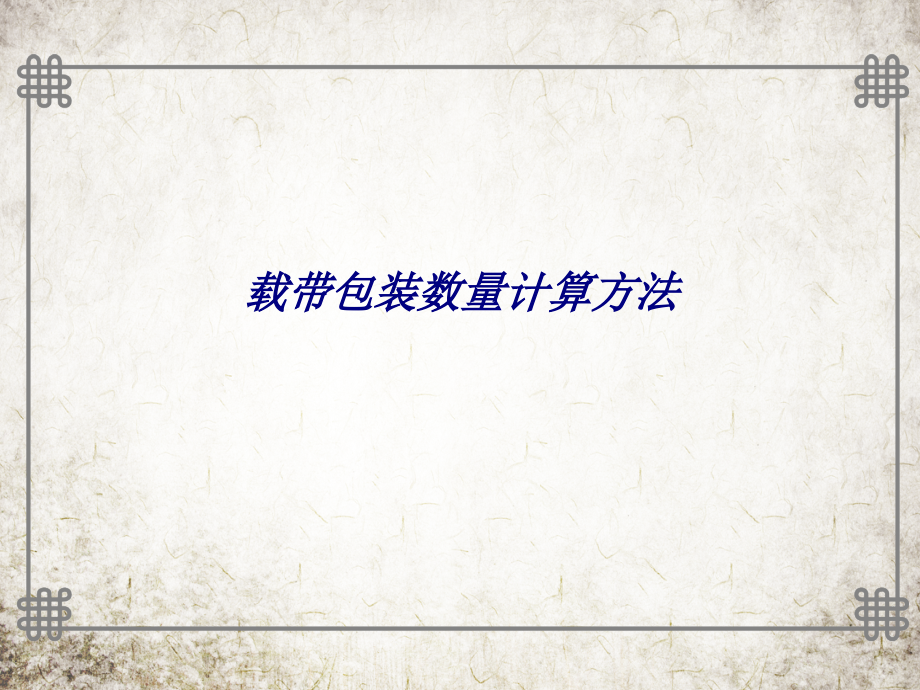

载带包装数量计算方法.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,载带包装数量计算方法,参考标准,EIA-481-D,上盖带（COVER）,载 带,载 带,胶 盘,包装示意图,载带、上盖带、轮盘对应规格,载带包装标准材料规格尺寸,载带相关尺寸确定,H,d,D,=2R,=2r,外径,内轴直径,总高度,D为胶盘外径尺寸，常用规格为,7”(,約,180mm),、,13”(,約,330mm),、,15”(,約,380mm),三種。,d为胶盘内轴心直径尺寸，常用规格为4”(约100mm)。,H为胶盘总高度。,载带相关尺寸确定,P,值是4的倍数并且大于同一,方向零件的最大尺寸2mm。,K0,是同一方向零件的最大,尺寸加0.30mm。,t,是载带的厚度，通,常选择0.40mm或0.50mm。,t,值选择越大载带越厚。,颗数、米数计算公式,举例说明,如图：该零件选择载带24mm，COVER选择21.3mm，,轮盘选用330,100,24.5mm。,P值选择12mm，K0确定为7.80mm，t值选择0.50mm。,（77677,（7.80+0.50）,12）,0.90=701.9,700 PCS/R,（700,12）,1000+1=9.4M/R,即：用13内径100mm的轮盘每卷装700颗零件，绕9.4米载带。,
