液体化工品储罐陈述提纲.ppt

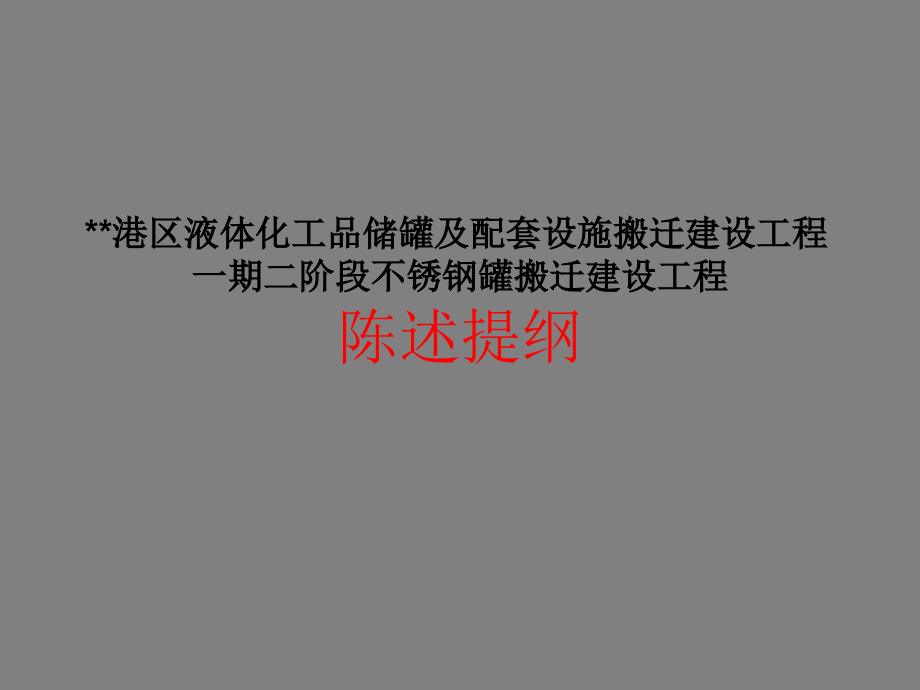

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*港区液体化工品储罐及配套设施搬迁建设工程一期二阶段不锈钢罐搬迁建设工程,陈述提纲,工程内容及工程量,本工程拆除储罐规格；2500m,3,、1300m,3,2台、650m,3,4台共188.3吨（设计重量）,旧罐拆除后旧板利用率；63.8%利用量；120 吨,安装新板增补率；46.3%增补量；101 吨（包括盘梯栏杆）,增补预制量；101 吨,利用修整量；120 吨,6、安装工程量；221 吨,本工程特点,严格遵守动火制度；,液体化工品储运经营环境下的拆除和安装项目、储罐罐区为禁火区，罐内液体特性为易燃、易爆、易重毒、易挥发的化工品，施工环境全部处在禁火区。,保证质量前提下节约成本；,充分利用拆下旧板、拆除过程技术性、工艺性、保护性很强的拆除工程。,质量要求高；,主要利用旧板经修整后再安装的储罐质量要求高、除罐体的几何尺寸外其主要表现在焊口内在质量上（100无损检测）、焊接前焊口工艺处理难度大时间占有量大。,工期紧；,工期中没考滤到风、雨季施工不利因素和液体化工品在运行环境中必须执行的强制性动火制度、拆板修整工过程艺难度系数,技术、经济措施,认真执行已采用的国家或行业施工及验收标准、施工图设计要求、业主对储罐施工过程的各项要求。,编制拆除、安装控制工序的工艺性措施,设置有效的质量管理机构，强化现场工序质量检查控制程序,实行网络计划管理和施工列会制度、控制和随时调整进程矛盾，工序间的施工衔接连续以保证阶段性计划完整。,风险；工期失控（约1015天）：,1、施工工期余地小；,2、因上述特殊因素及不可予见因素；,3、不可抗据因素；,成本控制.,1、强化板材排版利用率。,2、严格执行拆除技术要求避免施工错误。,3、认真执行施工进度安排。,施工主要技术标准及依据,1、大连东港区液体化工品储罐及配套设施搬迁建设工程一期二阶段旧罐迁建工程投标文件；,2、1300m3、2500m3、650m3、化工储罐施工图。,3、API650-1995钢制焊接储罐；,4、GBJ128-1990立式圆筒形钢制焊接储罐施工及验收规范；,5、SH3046-1992石油化工立式圆筒形钢制焊接储罐设计标准；,6、JISG3115-1990压力容器用钢板；,7、GB3274-1988碳素结构钢和低合金结构钢热轧厚钢板和钢带；,8、GB50235-1997工业金属管道工程施工及验收规范；,9、GB50236-1998现场设备、工业管道焊接工程施工及验收规范；,10、GB126-1989工业设备及管道绝热工程施工及验收规范；,11、GB50093-2002工业自动化仪表工程施工及验收规范；,12、JB4730-1994压力容器无损检测；,13、GB50205-2001钢结构工程施工及验收规范；,14、GB8923-1988涂装前钢材表面锈蚀等级和除锈等级；,15、JB4708-2000钢制压力容器焊接工艺评定；,16、JB/T4709-2000钢制压力容器焊接规程。,17、GB/T4334.5-2000不锈钢硫酸硫酸铜腐蚀试验方法,18、GB/T4334.4-2000不锈钢硝酸氢氟酸腐蚀试验方法,建设条件,1、大连历史上是国家重要工业城市和美丽的旅游城市也是国家重点投资建设地区之一，建设环境非常好，我们想望接受大连工程、为大连建设作点贡献。,2、改革开放以来东北国有企业一度伦为国有企业改革重灾区，相应市场经济发展较滞后，建设物资市场相比较不那麽丰富、价格偏贵对施工成本有一定影响。,3、东港液体储罐有限公司建厂到搬迁一期管道工程这段历史过程与业主及业主建厂、搬迁管道工程的施工质量、工程价格有相互信赖和谅解、施工过程配合良好。,原则与理解,1、必须保证化工危险品储罐的质量等级是一个不可松动的原则问题、旧罐搬迁翻新难度再大但质量标准不能降低，招标文件详细陈述各项详细的技术原则、要求是对全面掌握工程细节负责任的表现、也是对施工单位施工管理、施工技术、施工装备的全面考察。,2、本工程使用的是价格昂贵的316L不锈钢材料，在保证质量的前提下大力利用旧材料降低投资成本的原则是对路的。,总体思路,1、投标前我们认真阅读了招标文件、我们经过认真分析感觉本乡项工程有很大的难度、但只要业主和施工单位认识一致和组织、措施得力，重视困难会被克服和解决。,2、工程内容回顾；,储罐拆除、安装工程实际上是由三项工程构成、拆除、修整、安装，根据质量工艺要求其修整占有时间可能大于或等于安装时间、而且修整过程又是工程进度、质量的核心位置。,3、拆下板修整是工程主环节、是工程的重点、难点。,4、其余难点在工程特点中加以叙述。,对策,投标方案中没有详细描述修整过程工艺细节、一旦中标后的施工方案有大量的工艺措施文件进行指导和控制。其中包括安全类的动火程序控制、拆除过程的技术控制、罐体倒装装置的安全检查内容及操作程序、焊接工艺卡、及焊接无损检测程序等。,环境保护,大连是全国卫生城市之一，大连市政府及市民的环保意识很强、我们要对参加施工的职工进行必须的环保教育，要做到做好以下点；,职工居住地，现场临时建筑、施工现场、公共场所；,不滥扔垃圾、乱泼污水、现场设立垃圾回收箱、及排水系统，消灭噪音、置换水要达标排放、实行文明施工检查制度。准守公共卫生制度,机构设置及负责人,主要项目成员,项目经理 *,现场经理 *,总工程师 *,安全工程师 *,计划统计员 *,技术负责人 *,焊接技术负责人 *,质量检查负责人 *,无损检测负责人*,650m,3储罐壁板排版图,650m,3储罐顶补充板排版图,1300m,3储罐壁板排版图,1300m,3储罐顶补充板排版图,2500m,3储罐壁板排版图,2500m,3储罐顶补充板排版图,安装施工进度网络计划图,
